Какие выбрать петли для ворот и калиток

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

  1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
  2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
  3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Кованые комплектующие

Кованые ворота сегодня не редкость. Такие конструкции поражают воображение художественным оформлением, многообразием орнаментов и игрой цвета. Современные ворота выполняются в самых разных стилевых направлениях, что позволяет украсить ими забор на любом приусадебном участке.

Если входные гаражные ворота сделаны из кованого металла, будет уместным подобрать к ним кованые петли. В народе их принято называть «жиковинами»

Кованые комплектующие не только выполняют свои прямые задачи, но и являются важной частью дизайна ворот

Процесс изготовления кованной воротной петли

Чаще всего такие изделия представляют собой петли-стрелы, украшенные витиеватым узором.

Петли для распашных ворот. Общие сведения

Особенности

По этой причине охарактеризуем петли, как:

  • Элемент силового воздействия, задача которого – принятие тяжести створок на себя. По этой причине петли должны быть прочными.
  • Разборный элемент. При полном разборе конструкции убедитесь в том, что петли не могут быть сняты при закрытых воротах, что помешает взломщику пробраться на территорию.

Особенности пользования регулируемыми петлями для распашных ворот

Наличие отверстий для смазывания, так как от этого зависит подвижность, которая будет значительно снижаться в холодное время года.
Петли предопределяют радиус открытия ворот, поэтому следует правильно их приварить. Перед привариванием следует поэкспериментировать и приложить петли на разные места, чтобы сделать чертеж и убедиться, что открытие створок не будет проблематичным.
Внимательно отнеситесь к положению петель, если они будут фиксироваться внутри створки

Важно, чтобы ее было легко открывать, и она не заедала.

Разновидности

Стандарты, прописанные в ГОСТе, делят петли на:

  1. Цилиндрические, с опорным подшипником.
  2. Цилиндрические, с усиленной конструкцией.
  3. Скрытые.
  4. Сквозные.
  5. Накладные трехсекционные.

Цилиндрические, с опорным подшипником

У цилиндрических есть шар (подшипник). Это отличный выбор для установки на стандартные нетяжелые ворота, но помните, что нагрузка на такие петли не должна быть больше 380 кг. Это максимально допустимый вес, но он может варьировать для разных моделей, поэтому допустимый вес следует уточнять при покупке. Не пренебрегайте эти показателем. Такие петли для распашных ворот имеют стандартную форму и выглядят как цилиндр, на одной части которого расположен штырь. Но у петель с опорными подшипниками есть еще и шарик, который находится во второй части, в которую вставляют штырь.

Шарик нужен для плавной работы при большом весе. На другой стороне цилиндра есть заглушка, которую при необходимости снимают и смазывают. Иногда встречаются модели с расположенным подшипником посредине, благодаря чему получаем дополнительное скольжение и плавность. Минус – сложность смазывания, так как нужно будет каждый раз немного приподымать створку.

Формы

Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.

Цилиндрические

Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.

Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.

Квадратные

От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.

Шестигранные

Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.

Каплевидные

Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.

При установке на массивные распашные конструкции рекомендуется задействовать каплевидные петли с диаметром 30-32 мм и длиной около 250-300 мм. От длины петли напрямую зависит протяженность сварного шва, которым она приваривается к каркасу. Желательно, чтобы фиксаторы были оснащены пресс-масленками для смазки, чтобы ворота не издавали постороннего звука при открытии и закрытии.

Ворота только наружу

Только наружу должны открываться ворота во двор и гаражные, с учетом всех факторов:

  1. Тротуар.
  2. Снег.
  3. Возможность закрыть после въезда машины.

Пример устройства ворот, открывающихся наружу

Полотно ворот перекрывает тротуар полностью. Он мешает пешеходам пройти, а распахнутые створки сигнализируют идущим мимо людям, что сейчас будет выезжать автомобиль и надо быть осторожными.

Снег расчищается заранее, поскольку автомобиль не поедет по сугробам.

Если створки откроются внутрь двора, то заехавший автомобиль будет мешать закрыть их. Аналогично и с гаражными воротами.

Схема возведения «внутренних» воротин при наличии свободного места на участке

Как приваривать петли

Установка петель потребует наличия следующих инструментов:

  • аппарат для газовой или электросварки;
  • электроды диаметром 3 мм;
  • сварочная маска, костюм и рукавицы;
  • молоток;
  • ножовка по металлу;
  • зубило;
  • кусок листового металла (или готовые платики);
  • петли с шариками;
  • рулетка;
  • мел для разметки;
  • лазерный уровень;
  • болгарка;
  • шкурка;
  • кисти;
  • солидол;
  • грунтовка по металлу;
  • краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:

Приваривание петель к воротным столбам

  • из металлических труб;
  • из бревен;
  • из пенобетона;
  • бетонные;
  • каменные;
  • кирпичные.

Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

  • уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
  • сверху положить петлю;
  • приварить верхнюю или нижнюю часть петли к платику;
  • то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.

Полотно плотно прижимается к петле и приваривается. Если возникает необходимость установки внутренних петель, лучше пригласить профессионалов. Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.

К створкам ворот из профнастила петли привариваются следующим образом:

  • делаются перемычки параллельно низу и верху створок;
  • к данным перемычкам привариваются воротные петли;
  • поверх приваренных петель прикручиваются листы профнастила.

Пример приваренных петель к воротам из профнастила

Петли в данном случае берутся длинные — не менее 1 м. Чем больше толщина, тем лучше. Тоньше 3 мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Несколько отличительных черт приварки петель к профнастилу

Довольно часто в роли материала для создания ворот или заборов используют профилированный лист. Если человеку требуется приварить петли к данному материалу, то следует учесть некоторые факторы. Требуется изготовить перемычки, которые должны быть параллельны вертикальной части створки.

Нужно закрепить перемычки в тех местах, где привариваются петли. Они должны делить створку на 3 одинаковых элемента. К перемычкам сваркой надо приварить петли. Чтобы закрыть область приваривания и перемычки, сверху можно прикрутить маленькие куски профнастила. Лучше отдать предпочтение более толстым петлям длиной более 1 м.

Общие сведения

Железные ворота ставят на гаражах или заборах, которые ограждают участок периметра. В первую очередь такие ворота выполняют охранные и защитные функции. Они могут быть и отличным элементом декора. Функциональность ворот основан на надежном запирании, прочности, удерживании нагрузок и удобном отпирании/запирании. И это достигается с помощью качественной приварки петель.

Железные ворота в гаражах, на загородных участках выполняют охранную функцию

Изделия данной категории могут иметь массу от 0,2 до 1,5 т. Для того чтобы конструкция исправно прослужила долгие годы, к ней нужно подобрать исключительно прочную фурнитуру. Куда они будут направлены — наружу или внутрь, зависит от предпочтений владельца. Зимой придется убирать снег, если он мешает открыванию ворот.

Один из основных компонентов, который значительно влияет на функциональность, являются петли, ведь на них висят ворота. Разумный выбор, установка могут значительно увеличить срок службы железных или деревянных распашных ворот.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

  • защитная маска сварщика;
  • измерительный инструмент: линейка, рулетка, строительный уровень;
  • смазка для петель – солидол или аналогичный ему по свойствам состав;
  • болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Калитки и ворота: подбор петель

Прежде всего, нужно сказать, что существует несколько популярных видов петель:

  • сквозные – подходят для тонкого полотна калитки;
  • потайные – обеспечивает большую безопасность;
  • усиленные – подходят для тяжелых полотен;
  • цилиндрические – классические петли.

Все они имеют свои особенности, однако чаще всего применяются усиленные – для ворот, и цилиндрические – для калиток.

Пример трехсекционной петли для металлической калитки

Чтобы правильно подобрать механизм, необходимо учитывать целый ряд факторов, среди которых:

  • Материал калитки.  В зависимости от того, каков вес полотна, зависит и выбор петель. Для легких (профнастиловых, пластиковых, плетеных) подходят сквозные, потайные и цилиндрические виды, в то время как для тяжелых (металлических, деревянных,  кованных).
  • Условия эксплуатации. В небезопасных районах разумнее использовать скрытые петли, или же усиленные модификации.
  • Особенности крепления. В некоторых случая невозможен монтаж классических петель.

В большинстве случаев полотно по своим размерам не больше метра в ширину и не более двух – в высоту. Такой размер считается оптимальным и наиболее удобным для эксплуатации. При таких параметрах, даже если полотно тяжелое, подойдут классические виды крепежей. Если размеры больше, то потребуется применение усиленных петель. В них шарниры изготовлены из упрочненного материала, за счет чего повышается устойчивость к износу.

Неправильно подобранные петли для распашных ворот или же калиток приведут к тому, что полотно будет произвольно открываться, а сама конструкция будет крайне ненадежной.

Как правильно и надежно закрепить петлю

Как уже было сказано выше, петли закрепляются либо винтовым способом, либо с помощью гаек. Но все же наиболее используемый способ — это сварка. От правильности крепления петель многое зависит. Как минимум, неправильное или просто халатное крепление впоследствии может привести к тому, что металл поведет, и ворота станут тяжело открываться, начнут проседать.

Чтобы избежать этого, следует строго придерживаться нескольких рекомендаций от профессиональных сварщиков при сварке петель:

При сварке прямых петель их сначала нужно приварить на сами ворота, предварительно уложив горизонтально на землю или любую другую твердую поверхность;

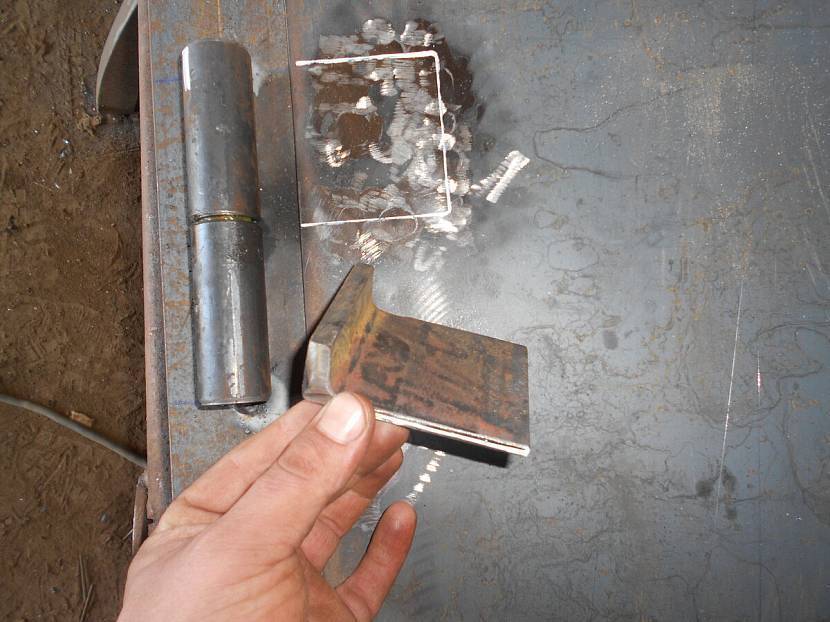

Потом следует изготовить подложку в половину петли по ее длине, примерно 2-4 мм под ее нижнюю часть, а верхнюю следует прихватить с торца;
Если вы крепите петли на круглую колонну (стойку), петли стоит выпустить в наружную сторону примерно на 5 мм, если же она прямоугольная – то варить советует заподлицо;
После того как петли прихвачены, то их следует выставить с помощью прямого бруса, приложив его для этого вдоль петель;
Профессионалы советуют варить мелкими прихватками, по очереди и со всех сторон (желательно по пару раз);
После этого, петли привариваются уже с внутренней стороны
Немаловажно проверить прихваченные петли на весу на предмет нормального открытия (закрытия)

Главное, сделать это с предельной осторожностью;
Далее ворота нужно аккуратно закрыть, подставив в центральной части подставку для предотвращения провисания во время финальной сварки с обоюдных сторон;
Также следует помнить, что сварочный шов нужно делать исключительно с нижней части;
Ворота можно открывать только после окончательного охлаждения петель.

Установка замков и запоров на гаражные ворота

Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.

Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.

Запор — фиксатор для гаража

Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.

Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот

Коротко о главном

Есть 6 видов петель, которые отличаются по виду крепежа и максимально допустимому весу, а также разделением на определенные нужды. Например, механизм в форме стрелы или цилиндра можно использовать для калиток. А сквозные или скрытые для ворот.

Также их различают по форме, каждая из которой тоже имеет разные свойства. При приобретении механизмов необходимо узнавать, выдержит ли он определенный вес.

Крепятся они двумя способами: сваркой и на саморезы. Оба способа легкие, если уметь пользоваться инструментами.

Также необходимо тщательно следить, чтобы петли не испортились, иначе они не прослужат долго.

Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

  • долговечность. Качество материала обеспечивает срок службы до 50 лет;
  • внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
  • небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
  • простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
  • доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

  • необходимость свободного места для открывания;
  • вероятность стукнуть створкой автомобиль;
  • повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Классификация изделий согласно ГОСТу

Так как разновидностей петель очень много и производители стараются изготавливать их максимально функциональными, качественными, долговечными и надёжными принято проводить классификацию, согласно которой они и будут разделяться на определённые группы. Таким образом, подобрать подходящую именно для вас будет гораздо проще и выбор будет проделан качественней.


Согласно стандартам ГОСТ, петли для распашных ворот могут быть таких разновидностей:

  • Цилиндрические с опорным подшипником.
  • Цилиндрические с усиленной конструкцией.
  • Петли для ворот и калиток сквозные.
  • Петли с возможность потайной установки.
  • Трехсекционные накладные петли на ворота.

Далее, мы рассмотрим каждую из этих разновидностей более подробно, чтобы вы точно понимали, что каждая из разновидностей, из себя представляет и каким особенностями и преимуществами обладает.

Цилиндрические с опорным подшипником

Такая разновидность подвес имеет саму стандартную форму и внешний вид. Они напоминают цилиндр, который состоит из двух частей, на одной имеется штырь, а на другой отверстие куда этот штырь устанавливается. Но конструкция у них модифицирована шариком подшипника.

Цилиндрические с подшибником: применяются для легких металлических створок, весом не более 400 кг. Петли крепятся при помощи сварки

На той части где отверстие, внутри установлен шариковый подшипник, который позволяет завесе более плавно работать при существенно большей нагрузке на них. Очень часто, с противоположной стороны подшипника делают отверстие, которые закрывается специальной заглушкой. Открыв его, вы сможете легко смазать подшипник и улучшить ход завесы.

Для ворот лучшим вариантом использования будут петли с подшипниками в количестве четырех штук и более для плавного открытия и закрытия.

Очень часто встречаются подшипниковые петли, в которых подшипник расположен не внутри, а между двумя частями петли. Таким образом, получается, что они обе отлично скользят по нему и существенно облегчают процесс открывания или закрывания створки ворот.

Усиленные модели для ворот

Усиленными они считаются из-за того, что могут выдержать существенно большую нагрузку нежели обычные, благодаря использованию более прочного металла. Также большая нагрузка возможна благодаря тому, что стенки и стержень гораздо толще, благодаря чему существенно увеличивается несущая способность и максимально возможная нагрузка на каждую петлю.


Если усиленная петля оснащена подшипником, то шарики используются со специальной маркировкой, которая показывает их повышенную износостойкость и максимально давление которое на них можно производить гораздо выше чем у простых подшипников. Так, на таких шариковых подшипниках возможно оборачивать очень увесистые ворота без особого труда.

Сквозные завесы

Сквозными они называются потому что сквозь них проходит стержень, который входит в одного края и немного выступает на втором. Самая простая разновидность таких петель состоит из трёх элементов: штырь для соединения двух половинок, правая и левая петля.

Сквозная петли: выдерживает незначительеы веса от 100 до 200кг.

Петли собираются по типу конструктора, на одной расположена одна петля, на второй две, сквозь которые и проходит стержень надёжно соединяя их. Также можно встретить разновидности с наличием не трёх, а четырёх, пяти, шести и более элементов на каждой из частей петли.

Для того чтобы разобрать такую петлю было непросто или вовсе невозможно, на нижнем конце устанавливают специальную заглушку, которая препятствует выниманию штыря. Чаще всего она приваривается, реже прикручивается. Если такого элемента в конструкции не предусмотрено, то сверху над штырём приваривают ограничитель, которые будет защищать его от вынимания.

Потайные петли

Обладают такие завесы особой конструкцией, которая позволяет их легко спрятать и закрыть от глаз, когда ворота находятся в закрытом положении. Чаще всего сама петля прячется в раме створки, а крепится к торцевой части опорных столбов и к самой реме, только изнутри. Преимуществом таких завес является то, что их очень сложно обнаружить и практически нереально снять или обрезать без специального инструмента.

Навесы для ворот техсекционного типа наиболее востребованы в случае большой массы створок.

Трехсекционные промышленные

Похожи по конструкции на сквозные, но больше относятся к цилиндрическим. Средняя часть таких петель оснащена двумя штырями которые направлены в противоположные стороны. С обеих сторон на них надеваются пустые цилиндры и привариваются к столбам, после чего снять такую петлю без обрезания никак невозможно.

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

  1. Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.

  2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

  • Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.

  • На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Плюсы и минусы распашных ворот

Среди плюсов ворот с распашной конструкцией следует отметить:

  1. Простоту конструкции. Ее вполне можно изготовить самостоятельно. Достаточно использовать лист металла, металлопрофиля или скрепить между собой доски, чтобы получить створки для ворот;
  2. Удобство. Оно состоит в том, что из-за простоты конструкции вы всегда сможете открыть свои ворота. Они крайне редко заедают или еще как-то ломаются;
  3. Широкий выбор замков — подойдет любой, можно использовать даже простую задвижку;
  4. Возможность легкой автоматизации;
  5. Долгий срок эксплуатации;
  6. Возможность регулирования открытия створок;
  7. Низкую стоимость.

Минус у распашных ворот только один: очень много пространства требуется для открытия и закрытия. Вся эта территория не может быть как-то иначе использована.

Советы по уходу

Петли изготавливаются из металла, поэтому необходимо регулярно за ними следить, чтобы они не заржавели

Рекомендуется обращать внимание на малейшие дефекты, чтобы избежать серьезных поломок. Нельзя экономить на обслуживании, в противном случае нужно будет тратиться на установку новой фурнитуры

Наиболее часто встречаются такие проблемы с петлями: они смещаются, деформируются, шток ломается, металл подвергается коррозии, крепежные элементы ослабляются, так как изначально были слабо установлены. Но этого можно избежать, если следовать полезным советам:

  • Нельзя оставлять створки ворот открытыми или закрытыми надолго, иначе они заржавеют.
  • Будет полезно подставить опору под половины, чтобы продлить эксплуатационный срок, и облегчить нагрузку на петли.
  • Механизмы требуют регулярной очистки от загрязнений и старого масла, а также новой смазки.

Соблюдая такие простые правила ухода, вы сможете надолго забыть о проблемах с петлями.

О том, как ухаживать за петлями для ворот, смотрите в следующем видео.

Установка на гаражные ворота и калитку

Петли крепятся двумя способами: сваркой и шурупами. Они схожи между собой, в обоих случаях крепеж идет к столбу и передней части створок. Рассмотрим сначала, как правильно приварить петли на калитку или гаражные ворота:

  1. Конструкцию необходимо положить на ровную поверхность и наметить места, где предполагаемо будут крепиться элементы.
  2. Петли необходимо смазать маслом.
  3. Полотно устанавливается по его отвесу вертикально и точечной сваркой прихватываются обе части петли.
  4. После проверяется расположение осей петель и прихватывается верхняя. Далее необходимо проверить, чтобы не было зазоров, щелей и створки хорошо ходили. Когда все в порядке, то необходимо приварить окончательно.
  5. Все места сварки зачищаются УШМ, а после окрашиваются.

В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, которые были сделаны во время крепления, были менее заметны.

Сварное крепление Источник yandex.net

Метод соединения петель для калитки с помощью шурупов можно сопоставить с установкой межкомнатной двери, только механизм будет калиточный:

  1. Сначала необходимо прикрепить калиточную петлю к переду полотна саморезами по дереву (2-3 штуки).
  2. После калитка укладывается вместе с опорными столбами на ровное место и отмечаются места для монтажа второй части.
  3. Если на полотне необходимо углубление для механизма, то его можно сделать стомеской.
  4. Калитка крепится саморезами на опорные столбы.

Таким же образом можно прикрепить петли для распашных ворот. Действия выполняются те же, только с двух сторон.

Требования

Петли для ворот предлагаются в разных видах, каждый из которых отличается своим устройством и предназначением. Все изделия по своим характеристикам должны соответствовать ГОСТу. Цилиндрические петли, у которых есть опорные подшипники, подходят для средних ворот. По государственным стандартам их можно использовать только при нагрузке, которая не превышает 400 кг.

Усиленную фурнитуру изготавливают также с опорным подшипником, соединяющимся с двумя пластинами. Силовые возможности таких петель варьируются от 125 до 600 кг. Для их изготовления используется высокопрочная сталь, которая предварительно обрабатывается для обеспечения защиты от коррозии.

Сквозные петли подходят для легкой нагрузки до 200 кг. По ГОСТ стандарту такая фурнитура фиксируется особым методом: потребуется сделать отверстие в стойке, чтобы присоединить завес, используя гайки.

Особенности конструкции навесных петель

Уже принято считать классической цилиндрическую форму шарниров. Она и проста в изготовлении, и востребована. По крайней мере, была до появления нового поколения шарниров. В этом случае конструкция состоит из двух цилиндрических оснований, надевающихся одно на другое. Чтобы сделать такую манипуляцию возможной, на корпусе основного элемента изготавливается специальная ось в виде выступа аналогичной формы, но куда меньше в диаметре. При этом на ответной детали проделывается специальный элемент в виде мелкого выступа с аналогичной формой. Этот паз служит соединяющим элементом по отношению к двум деталям.

Между цилиндрами такой петли устанавливается цилиндр, обеспечивающий легкость хода створки и надежное функционирование конструкции.

Несмотря на свою простоту и, казалось бы, отличающиеся особенными положительными качествами характеристики, у подобной формы шарниров все же есть один существенный недостаток – сложность приваривания на месте. Это и привело к изобретению каплевидных петель.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
