Вентиляция в погребе за 5 простых шагов

Как правильно сделать вентиляцию в подвале

Чтобы своими руками правильно сделать вентиляцию в погребе, нужно обратить внимание на следующие моменты:

• Если система устанавливается в уже готовом доме, в потолке необходимо сделать специальное отверстие;
• Через него в подвал опускается труба и крепится к потолку Она в последствии и будет вытягивать воздух.
• Ее часть, которая находится с внешней стороны погреба поднимается на уровнем земли (или крыши) минимум на 1500 мм.
• Приточный канал устанавливается с противоположной стороны. Для нее так же проделывают отверстие в крыше, а в подвале ее конец располагают на расстоянии 25 см от пола.
• На поверхности приточный канал не должен выступать больше, чем на 25 см от крыши или земли.
• Ее необходимо закрыть дефлектором.
• При наличии в доме печи или камина, вытяжная труба должна находиться рядом с дымоходом.

Закладка труб в процессе возведения погреба

Самый лучший вариант, это когда вентиляция для погреба устанавливалась во время строительства под домом. Принцип в целом не отличается от установки вентиляции в готовом помещении, но труба получается скрытой.

1. Во время строительства воздуховод прокладывают вдоль угла. Нижний ее край находится в 150 см от пола.
2. Весь воздуховод проходит сквозь дом, через чердак и выходит на крышу. Он должен быть на 50 см выше конька.
3. Приточный канал, как и в других случаях, находится в противоположном углу. Чтобы понять какой должна быть длина этой трубы, отталкивайтесь от того, что приточная труба минимум на 1 м ниже вытяжной. Она выходит на улицу из фундамента и должна быть на 80 см выше уровня земли.

Монтаж воздуховодов и оборудования в готовом погребе для сложных систем

Устройство принудительной вентиляции в погребе устанавливается в тех случаях, когда более простой системы недостаточно. Такое случается, например, если помещение слишком большое. Приточная система вентиляции делится на два вида: автоматическая и механическая.

Основной элемент этой конструкции — канальный вентилятор большой мощности. Срок службы вентилятора для вентиляции подвала зависит от технических характеристик, мощности устройства и направления воздуха.

Вывод приточной и вытяжной трубы для простых систем

Вентиляцию погреба можно устанавливать и в уже готовом погребе. Она бывает нескольких вариантов, и монтаж каждого из них мы рассмотрим отдельно.

Система с одним каналом воздуховода, это самый простой вариант. В этом случае не предусмотрена установка приточной трубы. Хоть многие и критикую этот метод, он имеет как свои достоинства, так и недостатки. Простота установки и низкая стоимость, очевидные преимущества вентиляции с одной трубой. Но в то же время, свежий воздух в подвал практически не поступает, и с полноценной системой вентиляции этот вариант не сравнить.

Именно поэтому все профессионалы рекомендуют устанавливать систему с двумя каналами воздуховодов. Как вентиляция с двумя трубами устанавливается в погребе:

1. Вытяжная вентиляция. Воздуховод должен находиться в углу помещения. С помощью перфоратора делаем в стене отверстие нужного размера и горизонтально вставляем в нее трубу.
2. Далее с наружной стороны прикрепляем к ней уголок и вставляем вертикально вторую трубу. Она должна быть выше уровня земли минимум на 50 см.
3. Пространство между горизонтально установленной трубой и стеной нужно закрыть с помощью монтажной пены.
4. Чтобы влага не попадала в воздуховод, на нее нужно установить защитный зонтик.
5. Приступаем к внутренней части приточной трубы. Так же устанавливаем уголок и горизонтально прикрепляем трубу. Она должна находиться от пода на 20-30 см. Прикрепить ее к стене нужно с помощью кронштейнов с зажимами.
6. Теперь приступает к установке приточной трубы. Принцип работы примерно тот же.
7. С противоположной стороны подвального помещения делаем еще одно отверстие, вставляем в него горизонтальную трубу и делаем вертикаль с наружной стороны здания. Как правило, она должна быть выше уровня крыши на 50 см.
8. Эту трубу нужно обязательно утеплить перед установкой.
9. Зажимными кронштейнами крепим ее к стене. На верх тоже нужно установить защитный зонтик, чтобы избежать попадания влаги.

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы

В процессе работы стоит соблюдать некоторые правила и советы:

• вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
• нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
• закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
• вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на
50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

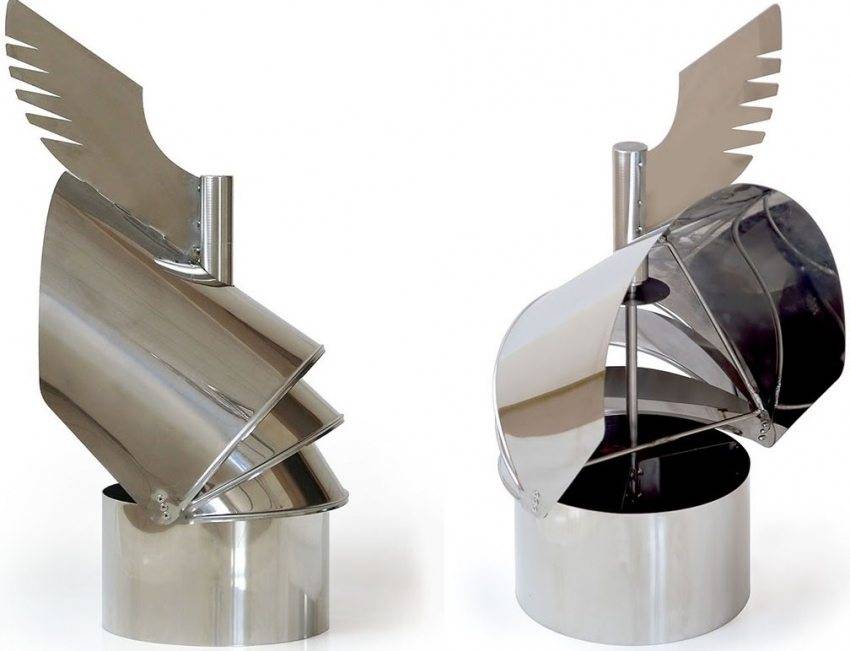

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

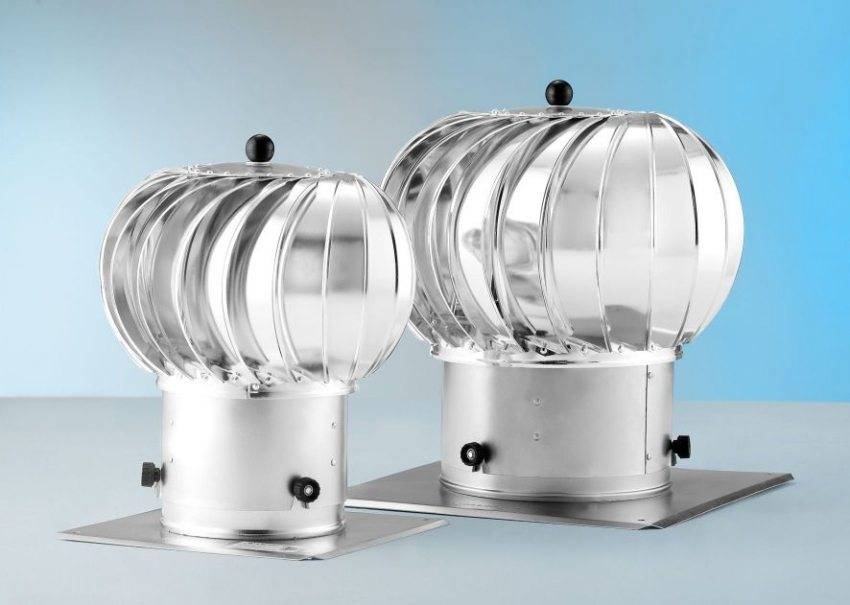

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

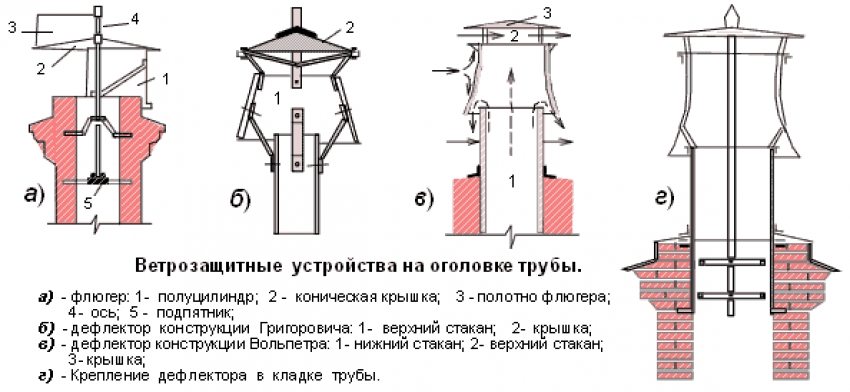

Конструкции различных дефлекторов вентиляционных труб

Определяем причину появления сырости и устраняем её

Влага в подвале может появиться в результате поступления снаружи или в результате образования конденсата внутри подвала.

Поступление сырости извне

Чтобы исключить эту причину, проведите обследование подвала или погреба.

Влага может просачиваться снаружи подвала через трещинки или дефекты стен. Вдоль некачественно смонтированных коммуникаций

Обратите внимание, в каком состоянии находится отмостка. Если неподалеку от фундамента растут крупные деревья, то через их корни также возможно попадание воды в подвал

Высокозалегающие грунтовые воды — одна из причин появления сырости в подвале.

Устраняем причины

После осмотра и выявления больших и маленьких трещин расчистить их, тщательно заделать цементным раствором. Хорошо просушить. Обработать очистителем бетона, он эффективно уничтожает мхи, лишайники, грибы. После просушки промазать битумной мастикой.

Места входа коммуникаций, где возможны течи, заделать алебастровым раствором.

Если влага поступает через трещины в полу, то нужно заделать все трещины цементным раствором.

После просушки насыпать примерно 5-7 сантиметровый слой песка или мелкого керамзита.

Поверх песка или керамзита уложить рубероид, толщиной три миллиметра. При этом обязательно делать нахлёст листов друг на друга и на стены не менее 10-15 см. Можно песок застелить специальной гидроизоляционной пленкой для полов.

Места соединений листов рубероида промазывают битумной мастикой. Укладывают армирующую сетку и делают новую стяжку.

Можно уложить лаги и после высыхания бетона настелить деревянный пол.

Если в погребе глиняный пол, то гидроизоляцию выполнить совсем не сложно. Для этого нужно снять примерно 5-7 сантиметровый слой глины. Хорошо выравнять и тщательно утрамбовать основание. Расстелить два слоя плотной полиэтиленовой пленки, делая нахлест не менее 10см на полу и 12-15 см на стены.

Приготовить смесь из глины и опилок, добавляя последних примерно 10%. Хорошо перемешать, немного увлажнить. Уложить поверх пленки слоем в 12-15 см, хорошо утрамбовать.

В процессе сушки на полу будут образовываться небольшие щели. Их замазывают тем же составом.

После высыхания накладывают второй такой же слой, но уже с подъемом на стены на 25-30 см.

Когда полы хорошо просохнут, то влажность в подвале будет намного ниже.

Повышенная влажность из внутреннего источника

Появление конденсата на внутренних поверхностях погреба или подвала — это и есть внутренний источник сырости. Если в погребе или подвале на стенах и потолке появляется конденсат, то виною тому — плохая вентиляция или её отсутствие.

Устройство самой простой вентиляции показано на рисунке.

Для небольших подвалов и погребов, примерно до 45-50 куб. метров, достаточно двух установленных в разных концах подвала труб. Во-первых, приточная, которая снизу не доходит до пола на 10-15 см, а сверху возвышается над перекрытием на 30-35 см. Во-вторых, Вытяжная, которая снизу располагается почти под потолком, а сверху должна быть выше приточной не менее, чем на 60-70 см. На обе трубы сверху обязательно установить «грибки», защищающие их от попадания дождевой воды. Кроме того, на приточную трубу, так как она располагается невысоко над перекрытием, желательно установить металлическую сетку от грызунов.

Если площадь подвала больше, то целесообразно на вытяжной трубе установить вентилятор.

Схема вытяжки в гараже

В гараже с погребом нужно обязательно устанавливать вытяжку. Здесь могут храниться различные вещи, в том числе запчасти автомобиля, которые не должны подвергаться коррозии. В помещении, где нет вытяжной вентиляции, будет присутствовать повышенная влажность, что приводит к появлению плесени и грибка на стенах, затхлому запаху.

Плесень — результат плохой вентиляции или ее отсутствия

На практике используется несколько схем вытяжки для гаража:

• Естественная вытяжная вентиляция;
• Механическая вытяжка;
• Комбинированная система.

Первый способ устройства вытяжной вентиляции считается самым простым, но подобная система не считается самой эффективной. Принцип её работы построен на разности температур внутри и снаружи помещения. Чем выше разрыв в температурах, тем лучше будет работать вентиляция.

Чаще всего подобное приспособления устраивают в гаражах, выполненных из металла. Здания для автомобилей, возведённые из кирпича или пеноблоков с погребом нуждаются в других типах воздухообмена.

Вентилятор для вытяжки

Второй метод вытяжной вентиляции подразумевает установку в трубах вентиляторов, которые служат для подачи чистого воздуха или отвода накопившейся влаги. При использовании комбинированного способа, приток свежего воздуха попадает в помещение естественным путём, но отработанный воздух выталкивается на улицу вентилятором.

Обратите внимание! При подборе труб во время монтажа вытяжки своими руками нужно помнить, что на каждый квадратный метр полезной площади помещения должно идти 1,5 сантиметра диаметра трубы. Для гаража с площадью 15м2, диаметр трубы будет составлять 22,5 сантиметров.
Схема приточно-отточной вентиляции. При наличии погреба в гараже устанавливают два трубопровода — для притока и оттока воздуха

Отверстия в стенах, предназначенные для притока кислорода устраивают на расстоянии до 15 сантиметров от уровня чистого пола. Вытяжную вентиляцию устраивают в диагональном направлении по отношению к входящему отверстию. Такую трубу устанавливают под самой крышей здания, здесь необходим вентилятор для качественного воздухообмена

При наличии погреба в гараже устанавливают два трубопровода — для притока и оттока воздуха. Отверстия в стенах, предназначенные для притока кислорода устраивают на расстоянии до 15 сантиметров от уровня чистого пола. Вытяжную вентиляцию устраивают в диагональном направлении по отношению к входящему отверстию. Такую трубу устанавливают под самой крышей здания, здесь необходим вентилятор для качественного воздухообмена.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

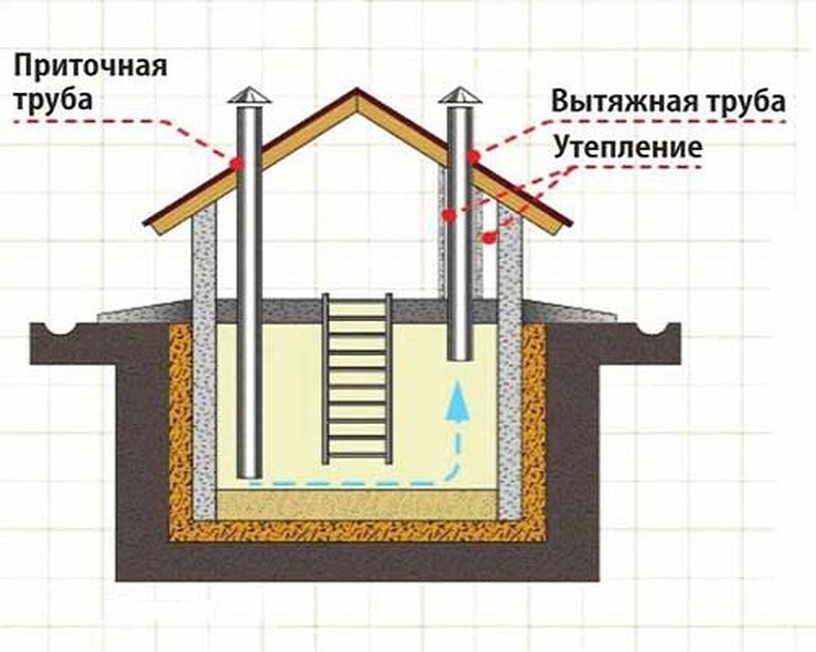

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

• При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
• При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Особенности эксплуатации

В домах и квартирах пользователи активно загрязняют воздух. При дыхании увеличивается процент углекислого газа, снижается содержание кислорода. При нагреве воздух насыщается влагой. В него примешиваются запахи кухни, санузла, прочих помещений.

Еще с советских времен в строительные нормы многоквартирных домов была заложена естественная система вентиляции. Энергонезависимый и недорогой способ организации воздухообмена, кратность которого приводится в таблицах СП 60.13330.

Раньше для притока в деревянных окнах специально создавался неплотный притвор фрамуг. В современных оконных блоках ПВХ щелей нет, геометрия близка к идеальной. Поэтому необходима установка приточных клапанов.

Удаление загрязненного воздуха из квартиры осуществляется посредством вытяжных вентиляционных каналов. Схема предельно простая – воздух заходит через приточные клапаны в зале, спальне, на кухне, удаляется в каналы на кухне, в совмещенном или раздельном санузле.

В подземном овощехранилище нет окон. То есть, для организации притока, уже необходим специальный канал. Для сохранения микроклимата, в котором овощи, фрукты могут храниться длительное время, крышка погреба всегда остается закрытой. Соответственно, вытяжной вентиляционный канал так же нужно прокладывать под землю на этапе строительства ямы.

Дышать корнеплоды, хранящиеся под землей, не умеют. Но, в них содержится много влаги, которая интенсивно выделяется. Особенно, на этапе закладки в овощехранилище, осенью. Поэтому вентиляция жизненно необходима.

Вопрос, как сделать вентиляцию в погребе для обеспечения нормального микроклимата, актуален в частном доме, гараже, отдельно стоящей погребице. Самым дешевым вариантом является вентиляция естественного типа. Основными условиями воздухообмена являются:

· наличие тяги;

· обеспечение проектной кратности обмена;

· наличие двух каналов – приточного и вытяжного.

Перед тем, как сделать вентиляцию в погребе своими руками, необходимо четко представлять ее принцип действия. Тяга возникает только за счет разницы давления снаружи и внутри подземного помещения.

Давление можно изменить несколькими способами – нагревом либо увеличением высоты вытяжного канала. Это следует из формулы для расчета гравитационного напора, то есть тяги:

Р = H*g*Δρ

В этой формуле g – величина постоянная, ускорение свободного падения, 9,8 м/с2. Н – высота трубы или встроенного вентиляционного канала. Δρ– разница плотности уличного воздуха и нутрии помещения. И эта плотность, как раз, изменяется в зависимости от температуры окружающей среды.

В погребе это +4 … + 7 градусов стабильно. А на улице от -30 градусов зимой до +40 градусов летом. По законам физики холодный воздух всегда опускается вниз, теплый поднимается вверх.

Соответственно, естественным способом, без вентилятора, подать свежий воздух с улицы в подземную яму можно только в том случае, когда его температура ниже +4 … +7 градусов Цельсия.

С момента весеннего потепления, летом и до осеннего похолодания теплый воздух с улицы через трубу приточки вниз е пойдет, ни при каких условиях. Если, только, не применить вентилятор.

Но, есть еще теплообмен между физическими телами. И, если крышку погреба летом открыть, постепенно нагреется верхняя часть его стен, затем весь объем помещения целиком. Температура в яме поднимется выше нужного уровня.

Другими словами, естественный воздухообмен в погребе возможет только с осени до весны. Но, зимой возникает другая проблема – холодным воздухом можно заморозить хранящиеся корнеплоды и овощи. Поэтому на зиму закрывается, и приточный, и вытяжной канал.

И весь период вентиляции сводится к двум коротким промежуткам времени весной и осенью. Если только не использовать подогрев в приточном канале.

Этот вариант, как сделать вентиляцию в погребе гаража с рекуператором, пригоден исключительно для частного дома.

Какой материал выбрать

Кирпич применяют, если хранилище только строится. Но в любом случае делать простенький фундамент, строить трубу, делать выход через кровлю – лишние проблемы.

Из остальных вариантов остаются сэндвич, асбоцемент и пластик. Сэндвич – лучший вариант, но дорогой. Имеет смысл применять в северных регионах.

Для прямых труб неплохой вариант – асбоцемент. Но на них нет комплектующих: отводов для поворота, дефлекторов, решеток. А еще он тяжелый и хрупкий.

Оптимальный вариант – использование круглых труб для наружной канализации. Дешево, промышленность выпускает любые комплектующие и трубы. Можно применять только трубы из поливинилхлорида. ПВХ устойчив к ультрафиолету, не боится дождя, отрицательных температур. Пластик легкий и прочный, не хрупкий. Гладкие стенки не тормозят поток воздуха. В принципе, нельзя использовать трубы для внутренней канализации и вентиляции. Они не устойчивы к ультрафиолету.

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.
