Вентиляция погреба в гараже: правила выполнения

Назначение вентиляции в гараже

Важным этапом обустройства погреба в гараже является создание вентиляции

Вентиляция обеспечивает защиту погреба от сырости и затхлости и продляет срок его эксплуатации. Она помогает предотвратить гниение и порчу хранящихся в нём продуктов, сохранив при этом их свежесть и вкус. Система также выводит выхлопные газы, пары топлива и масел наружу и создаёт оптимальный режим температуры и влажности.

В свою очередь, её отсутствие может негативно сказаться и на продовольственном запасе погреба, и на целостности находящегося в гараже автомобиля. Излишняя влажность погреба приведёт к появлению сырости в этом помещении и вызовет коррозию металла.

Строение вытяжной системы

Вытяжная труба — используется для очищения воздушных масс внутри помещения. Подходящее место для монтажа — в одном из углов погреба

Важно учесть, что нижняя часть воздуховода должна быть установлена в самой верхней части комнаты. В помещении вентиляционный проход должен быть вертикальным

В местах выведения должен быть выступ над коньковой частью примерно на 50 см или больше.

Для уменьшения конденсатных масс, которые будут образовываться внутри трубы, требует провести утепление воздуховода. Процедура утепления не занимает много времени и не требует специальных навыков. Для работы потребуются одна труба чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба размещается внутри второй, а полое пространство заполнятся утеплителем.

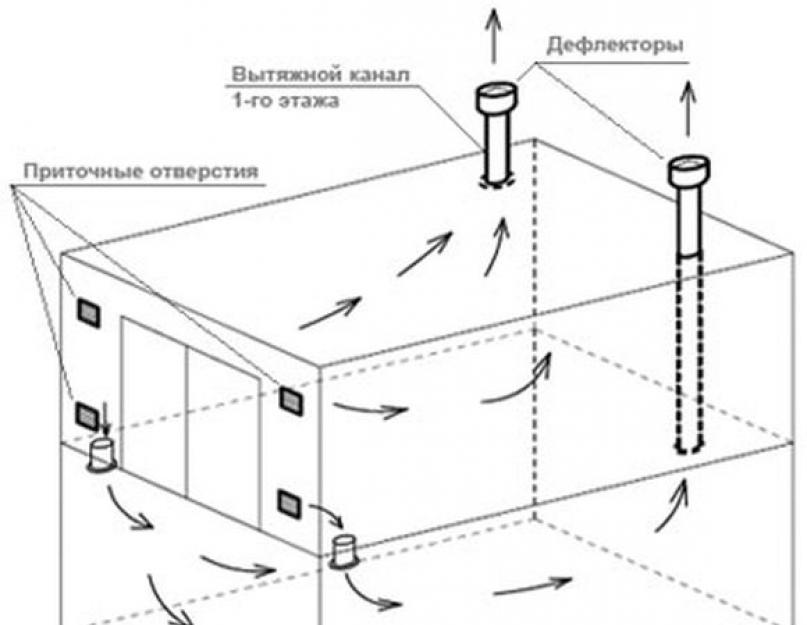

1. Простая схема вентиляции погреба — сквозным методом: труба проходит сквозь пол, поднимается по углу стены и выводится через потолок и крышу;
2. Более сложная — через стену, когда нижняя часть вытяжной трубы располагается горизонтально и поднимается вверх уже на поверхности. Подходит эта схема также для надземного насыпного строения.

Приточная труба обеспечивает помещение погреба свежим воздухом. Обычно труба устанавливается в углу напротив воздуховода вытяжного типа. Высота нахождения открытого конца трубы от уровня пола составляет 40-50 см. Далее она проходит через участки перекрытий и также приподнимается на 25-30 сантиметров от пола.

Приточный воздуховод должен устанавливаться таким образом, чтобы ее нижний срез не доходил до уровня пола примерно на 45-50 см. Приблизительно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учесть, что верхний срез обязательно накрыть защитной решеткой. Это поможет защитить продуктовые запасы от грызунов, мышей, крыс и прочих незваных гостей

Можно использовать металлическую сетку.

Воздух передвигается по вентиляционным каналам из-за разности в удельной массе теплых и холодных воздушных масс.
Если перепад температуры будет слишком разительным, внутри помещения образуются сквозняки.

В другом случае, наоборот — воздух будет застаиваться. Чтобы урегулировать движение воздушных масс используются задвижки. Их устанавливают на обеих трубах — как вытяжной, так и приточной.

Преимущества естественной вентиляции:

• небольшая стоимость — вентиляция погреба своими руками не требует значительных финансовых затрат;
• экономия электроэнергии;
• возможность самостоятельного монтажа;
• нет необходимости постоянного контроля, обычно требуется только в зимнее время при резком похолодании;
• сочетаемость с другими вентиляционными системами, или системами кондиционирования воздуха, которые могут быть установлены в доме, при необходимости можно дополнительно установить принудительную вентиляцию для погреба.

По окончанию монтажа очень важно проверить работоспособность системы. Чтобы проверить правильность работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к отверстию вентиляции

Проверяется очень просто: если лист колеблется под потоками воздуха, значит вентиляция в погребе своими руками установлена правильно. Таким же образом проверяется работоспособность системы воздуховода в погребе с одной трубой.

Расчет объема вентиляционного воздуха и сечения каналов

Подавляющее большинство автомобилистов не озабочивается расчетами – изучил схемы в интернете, посмотрел видео и смонтировал воздухопроводы из труб внутридомовой канализации Ø100 мм. Если вы хотите вникнуть глубже и рассчитать параметры гаражной вентсистемы, предлагаем ознакомиться с требованиями нормативных документов:

1. Воздухообмен внутри боксов регламентируется региональным документом МГСН 5.01-01 «Стоянки для легковых автомобилей». Пункт 3.17 гласит: минимальный расход воздуха на 1 машину принимается равным 150 м³/ч либо предусматривается двукратное обновление воздушной среды.
2. Ведомственные нормы ВСН 01-89 выдвигают следующее требование к смотровым приямкам: кратность вытяжки из канавы должна составлять 10.
3. Нормы воздухообмена для хранения овощей прописаны в п. 8. 1. 4 документа НТП-АПК 1.10.12.001-02. Объем притока и вытяжки равен 3.5 м³/ч на каждые 100 кг картофеля и 7.5 м³/ч на 100 кг других овощей.

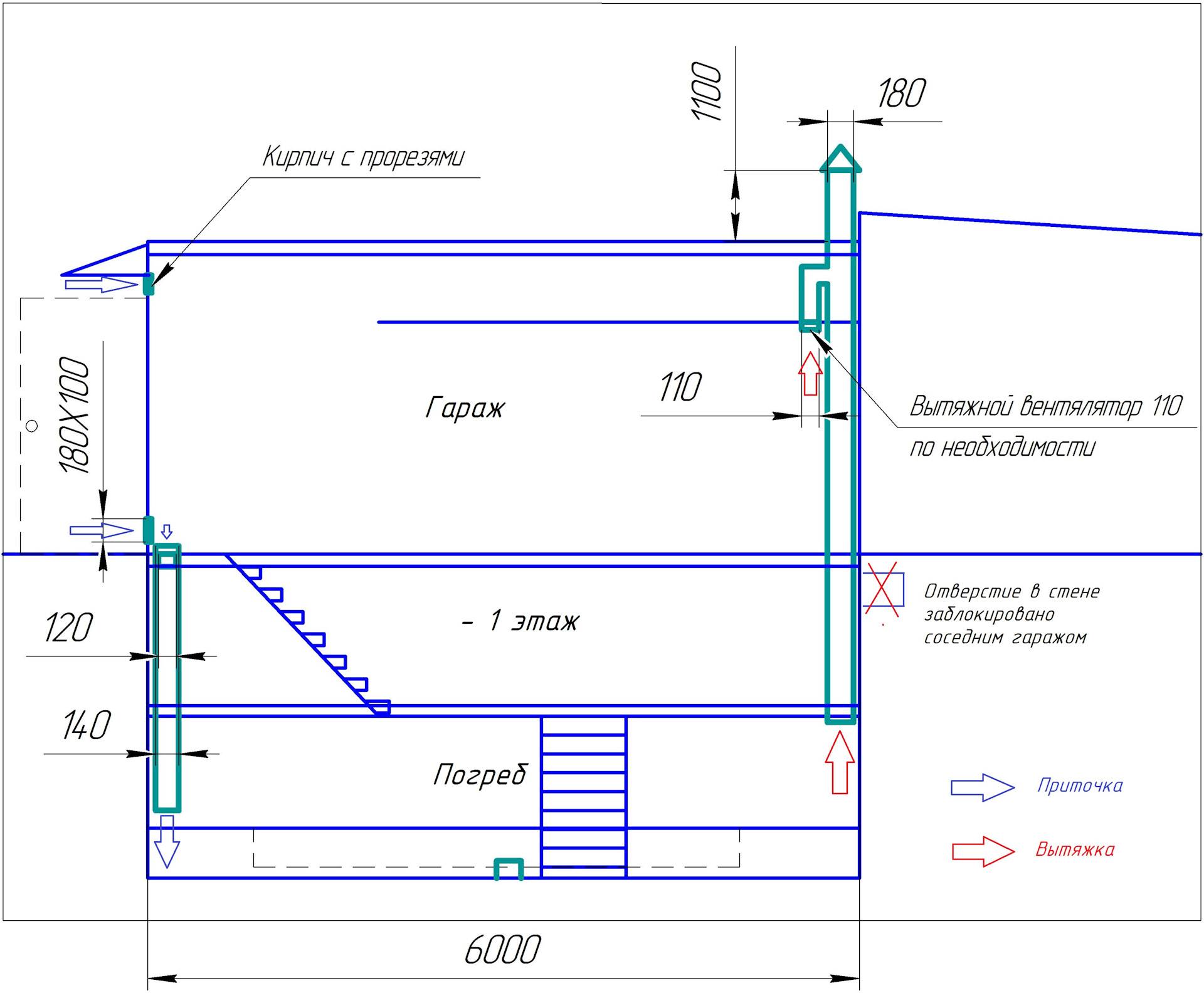

Ход вычислений проще всего показать на примере гаража, представленного выше на чертежах. Предварительно определяем внутренний объем помещения – 95 м³, канавы (6.6 м³) и погреба (12 м³). Дальнейший расчет выполняется так:

1. Согласно МГСН 5.01-01 умножаем величину объема бокса на кратность 2, получаем расход воздуха 95 х 2 = 190 м³/ч. Цифра удовлетворяет минимальным требованиям на 1 машину 150 м³/ч.
2. Кратность обмена в яме принимается 10, количество воздуха – 6.6 х 10 = 66 м³/ч.
3. Предположим, в подвале хранится 400 кг картофеля и 200 кг других овощей. Считаем расход вентиляционного воздуха: 3.5 х 4 + 7.5 х 2 = 29 м³/ч.

Зная расходы в каждом отсеке гаража, нетрудно выяснить сечение воздуховодов притока и вытяжки по формуле:

• F – сечение канала в метрах квадратных;
• L – объем притока (расход), м³/ч;
• ʋ — скорость воздушного потока в трубах и решетках, при естественной вытяжке рекомендуется взять 1 м/с.

Для обычного гаража, где канава используется периодически, включаем в расчет минимальные расходы 150 и 13.2 м³/ч. Суммируем эти значения и определяем сечение вентканала: F = 163.2 / 3600 х 1 = 0.045 м². Пользуясь формулой площади круга, выясняем диаметр воздухопровода – 240 мм. С небольшой натяжкой допускается применение двух пластиковых труб Ø150 мм.

Пример: решетка размерами 230 х 230 занимает 0.053 кв. м., а ее живое сечение составляет всего 0.02 квадрата

Цифра 0.045 м² также показывает требуемое проходное (живое) сечение приточной решетки, которое меньше реальных размеров изделия примерно на 50%. Значит, берем площадь поперечника 0.045 х 2 = 0.09 м² и путем подбора выясняем размеры – 0.3 х 0.3 м или 300 х 300 мм. Такая решетка великовата, лучше сделать в стене 2 проема и поставить две сетки габаритами не меньше 150 х 300 мм.

Размер подвальных воздухопроводов считается аналогичным образом: F = 29 / 3600 х 1 = 0.008 м². Диаметр трубы выйдет 0.1 м или 100 мм. О нюансах монтажа вентиляции в гараже и проходе трубы сквозь перекрытие смотрите в видеосюжете:

Для чего нужна вентиляция в погребе гаража

Удобно, когда под гаражом можно сделать погреб для хранения консервации и других продовольственных запасов. Но если его оборудовать неправильно, то продукты испортятся.

Одним из важных факторов, который влияет на правильное функционирование погреба – вентиляция

Состояние продуктов

Недостаточный воздухообмен проводит к появлению конденсата и усилению влажности. Соответственно, продукты портятся, появляется грибок, плесень, воздух становится затхлым.

Температура воздуха

В холодное время года температура воздуха в погребе немного выше, чем в самом гараже. Если нет вентиляции, то влажный, более теплый воздух, направляется вверх в гаражное помещение и машина подвергается коррозии.

Токсичность

Отсутствие надлежащей вентиляции приводит к испорченности продуктов. Фрукты и овощи становятся токсичными. Пары от химических и ядовитых веществ, которые находятся гараже испаряются и пропитывают припасы. Потому, чтобы избежать такого воздействии, нужно предохранить поступление таких выделений в подвал.

Если грамотно сделать вентиляцию, то все этого можно с легкостью избежать.

Как сделать вентиляцию в погребе?

Вентиляция в погребе, как при естественной, так и принудительной версии главным считается расчет достаточного диаметра трубопроводов.

Формула здесь проста:

площадь погреба (единица измерения — квадратный метр) умножаем на 26. Полученный результат будет равен искомой площади сечения в сантиметрах.

Пример:

подвал имеет длину 4 м и ширину 2 м или 4х2=8 кв.м

8х26=208 кв.см

Как известно, площадь круга равна  S=πR².

Отсюда получаем:

R=√S/πили √208/3,14 = 8,14 см, а это – половина от искомого значения.

Таким образом, искомый диаметр трубы составит — 162,8 мм. Ближайший размер по ГОСТ — 168 мм — это и будет оптимальным вариантом для приточной и вытяжной трубы вентиляции вашего погреба.

Вытяжка в погребе

Крепление труб к стенам осуществляется при помощи хомутов, а при прохождении потолков — цементно-песочным раствором. Не забываем использование изолирующих материалов. Для герметичного преодоления крыш следует призвать на помощь набор стандартных деталей кровли.

После монтажа трубопроводов — наступает время произвести технологические испытания. Самый простой способ — при помощи факела, спички или огня зажигалки. На выходе приточной трубы пламя должно испытывать входящий поток воздуха. На вытяжной — тягу по направлению к улице. Более безопасный способ — при помощи листа тонкой бумаги.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности. Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют. В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Для чего нужна вентиляция?

Грамотное обустройство вентиляции в гараже с подвалом позволяет защитить его от следующих негативных воздействий:

• Появление конденсата на стенках, увеличение атмосферной влажности. Такое явление чревато образованием плесени, а если внизу хранятся овощи или фрукты, они быстро испортятся.
• Зимой в подвале под гаражом температура несколько выше, чем в самом помещении, и без вентиляции скапливающаяся внизу влага испаряется, оседая на металлических предметах наверху (кузов автомобиля, инструменты и пр.), вызывая коррозию.
• Если в гараже хранятся химические средства, горюче-смазочные материалы, их испарения могут нанести вред людям, поскольку они очень токсичны. Правильная вентиляция, устроенная в гараже, позволяет максимально снизить риск отравления, к тому же обеспечивает поступление свежего воздуха и способствует выветриванию неприятных запахов.

Обустройство вентиляции подполья может быть выполнено разными способами, при выборе которых нужно учитывать размеры гаражного помещения и подвала, расположение и другие факторы.

Установка вентиляции – детальный алгоритм

Практически каждый неопытный человек задается вопросом, как правильно сделать вытяжку в погребе. Для этого необходимо действовать по определенному алгоритму:

1. Если вентиляционная система монтируется после постройки подвала, то в его потолке нужно проделать отверстие для циркуляции воздуха.
2. После этого через отверстие опускается труба, предназначенная для вытяжки.
3. Трубу закрепите под поверхностью потолка не более чем на 15-20 см ниже нее.
4. Снаружи труба должна быть поднята на 1,5-метровую высоту над почвой или над крышей.
5. В углу потолка напротив также нужно проделать отверстие  и протянуть в него трубу для притока воздуха. Расположите ее на высоте не ниже 20 см от пола.
6. Снаружи приточная труба не должна быть слишком высокой. Если она проходит сквозь потолок, то верхняя ее часть должна располагаться не выше 25 см над поверхностью.
7. Если труба для притока выводится сквозь стену, то на нее потребуется надеть дефлектор или решетку.
8. Если монтаж вентиляции выполняется внутри жилого дома с печью или камином, то труба для вытяжки поднимается возле дымохода. Это поспособствует более активному отводу воздуха из подвала из-за разницы в температуре.
9. В конце монтажа нужно установить на трубы регулирующие заслонки. Они дадут возможность впустить в помещение нужное количество воздуха.

После установки системы потребуется проверить ее на наличие тяги. Чтобы убедиться в нормальном напоре воздуха на входе, к приточной трубе прикладывается бумажный лист. Если он начнет дрожать, значит, воздух активно поступает внутрь помещения. Второй способ заключается в поджоге бумаги в ведре внутри подвала. По направлению дыма удастся определить, куда и насколько быстро движется воздух.

Устройство правильного воздухообмена

Для наиболее грамотного устройства вентиляции в подвале гаража необходимо учитывать следующие моменты:

Наиболее эффективной считается вытяжная система, обеспечивающая циркуляцию воздушных масс даже летом.
При использовании вентилятора в схеме следует позаботиться о его изоляции и защите проводки от влаги, которая образуется в процессе.
Если площадь помещения меньше 40 квадратов, и внутри хранятся продукты, необходимо устраивать вытяжку.
При выборе оборудования важно понять, какой вентилятор брать: слишком мощное устройство расходует больше энергии, а чересчур слабая модель не позволяет удалить всю влагу до конца.

Выбор системы вентиляции

Если же погреб находится под большим гаражом со стоянкой большегрузов, то необходима принудительная схема с дополнительным оборудованием в виде вентиляторов и прочих устройств. В открытых источниках есть множество видео готовых примеров обустройства таких помещений.

Обустройство естественной схемы вентиляции

• Приточная, как и вытяжная, труба берется диаметра от 10 до 25 сантиметров;
• Емкость для стока конденсата;
• Сетки для защиты от мусора и насекомых с мелкими ячейками;
• Козырёк конусообразной формы.

Трубы могут использоваться из жести, пластика, асбестоцемента.

Все стены пропитываются проникающей защитой от воды, тогда грунтовые воды не попадут в подвал. Теплоизоляция делается по полу и стенам.

Оптимальным вариантом станет эковата, которая хоть и дорога, но ещё и отпугивает грызунов. Самый простой способ утепления– обустройство под полом песчаной подушки и отделка стен геотекстилем.

Последовательность работ будет следующей:

• Крепеж воздуховода, работающего на вытяжку. Нижний конец размещают на расстоянии в два метра от пола (исходя из высоты погреба), внешняя часть выводится наружу на полметра выше крыши гаража. Можно сделать как сквозным методом, так и через стену горизонтальным выводом.
• Обустройство воздуховода, который отвечает за поступление свежего воздуха. Фиксация нижнего окончания делается на уровне полуметра от напольного покрытия. Верх трубы должен быть на 30 см выше почвы, чтобы получать доступ к свежему воздуху.
• Проверяется тяга, делаются вставки на окончания труб против грязи и мелких насекомых и птиц, также делают колпачки на трубы от атмосферных осадков.

Пока делается устройство вытяжки в погребе, может образовываться конденсат. Для этого необходимо подготовить специальный резервуар для его сбора.

Монтаж принудительной системы вентиляции в погребе гаража

Принудительная система в погребе обеспечит требуемый микроклимат круглогодично, вне зависимости от температуры окружающей среды. Летом разницы по градусам почти нет, за счет чего естественная система может остановить свою работу.

Тогда на помощь придут вентиляторы, которые принудительно будут нагнетать сухой воздух в погреб. Перед установкой следует четко определиться с местом установки вентилятора — запрещено устанавливать его на крыше или в погребе.

Влажность может быстро вывести его из строя, к тому же возможно замыкание электропроводки. Высокий уровень шума не позволит и установку в гараже.

Можно поставить вентилятор на входной трубе, в месте забора воздуха. Входное отверстие защищается сеткой. В зимнее время следует следить за высотой снежного покрова, который не должен перегородить пространство вокруг трубы. Можно, как альтернативу, установить канальный вентилятор.

Начало работ по монтажу системы вентиляции напоминает естественную схему, но дальше есть разница.

• Внутрь трубы вставляют вентилятор;
• Обустраивают кабель для вентилятора;
• Делают выключатель;
• Снаружи закрывают сеткой против птиц и грызунов, мусора и грязи.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

1. Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
2. Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

• Принудительная вентиляция.
• Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

• Легкость и дешевизна обустройства.
• Отсутствие шума.
• Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

• Отсутствует возможность регулировки.
• Воздух нельзя нагревать и охлаждать.
• Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

• Сложность устройства.
• Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
• Дороговизна оборудования.
• Необходимость постоянного энергоснабжения для работы системы.
