Как установить столбы
Выбор вариантов для установки металлических створок невелик — профильная труба или кирпичные столбы с закладными элементами, выполненными из металла, с армирующей сердцевиной. Последовательность действий:
- Разметка. Во время строительства забора территория огораживаемого объекта размечается. При этом определяют места установки столбов. Оптимальной считается ширина ворот 3 м, калитки — 1 м.
- Рекомендуется рассматривать вариант с бетонированием опор. Металлическая конструкция весит много, со временем она может перекоситься. В любом случае трубы опускают на глубину 1,5 м. Ямы лучше делать садовым буром. Их ширина должна превосходить габариты столбов. Например, если используются трубы 100 на 100 на 5 мм, роют яму 200 мм по ширине.
- На дно засыпают песок, щебень. Высота этого слоя не более 200 мм.
- Устанавливают столб, фиксируют его с помощью распорок. У основания опоры можно закрепить разнонаправленные металлические перекладины. На данном этапе используют строительный уровень, отвес. Эти инструменты позволяют выставить металлическую трубу вертикально.
- Столбы бетонируют. Фундамент будет сохнуть несколько дней. Периодически его смачивают водой.
Автоматика для распашных ворот

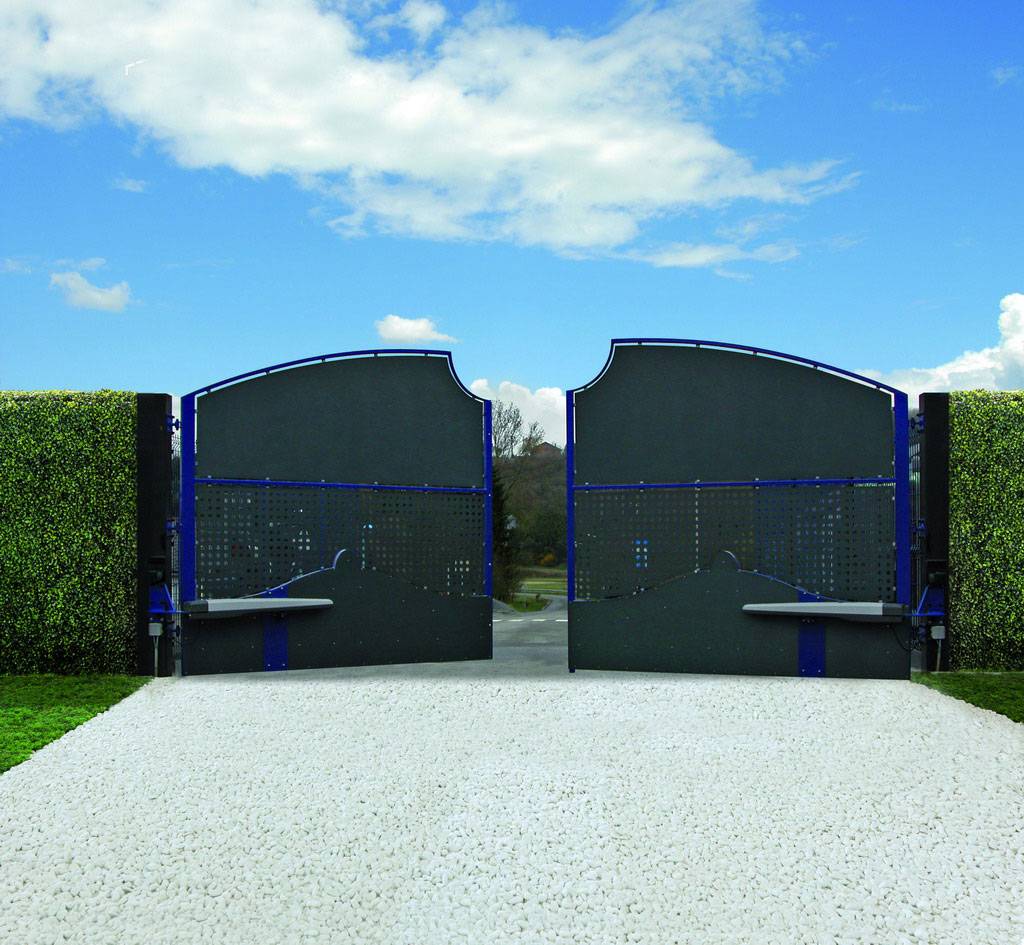

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

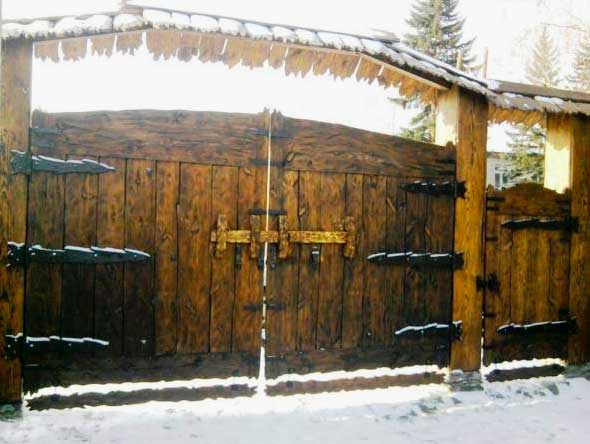

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения
На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.
Конструкция имеет неоспоримые преимущества:
- открываются наружу и внутрь;
- устанавливаются даже в ограниченном пространстве;
- бюджетный вариант.
Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.
Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.
Типы приводов:
- рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
- линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)
Тип механизма:
- электромеханический (с червячным редуктором и электродвигателем);
- гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).
Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.
Самые быстрые устройства
Существуют быстрые версии воротных моторов, а производитель Somfy предлагает линейку высокоскоростных распашных конструкций. Однако существует разница в расстоянии, пройденном двигателями с различными типами конструкций. Электропривод для распашных ворот Somfy один из лидеров по скорости активации и перемещении полотна. Модели подходят под разные виды ограды.
С зазором между столбами 4 м, раздвижные ворота перемещаются более чем на 3,141 м, открывая 90 градусов. Несмотря на различия в типе движения (скольжение и вращение) и двигателе, такие конструкции работают немного быстрее из-за этого.
Разводка электрических проводов и кабелей
Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.
Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.
Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.
Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.
Расчёт материалов и список инструментов
В минимальный набор автоматики входят такие элементы:
- зубчатая рейка;
- концевики;
- электропривод.
Комплект рекомендуется дополнить такими элементами:
- фотоэлементы;
- лампа для оповещения;
- дистанционная антенна.
Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.
Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.
Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах
Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.
Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.
Прокладка кабеля под землёй и соединение труб фитингами
Важно знать типологию проводов и их минимальное сечение:
| Подключение | Длина провода 1 < 10 м | Длина провода 10 < 20 м | Длина провода 20 < 30 м |
| Напряжение питания | 3х1,5 мм² | 3х2,5 мм² | 3х4 мм² |
| Сигнальная лампа | 2х0,5 мм² | 2х1 мм² | 2х1,5 мм² |
| Питание вспомогательных механизмов | 2х0,5 мм² | 2х0,5 мм² | 2х1 мм² |
| Фотоэлементы для приёма | 4х0,5 мм² | 4х0,5 мм² | 4х0,5 мм² |
| Фотоэлементы для передачи | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
| Механизмы управления и безопасности | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.
Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².
Материалы для откатных ворот
Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:
каретки от велосипеда;
- заслонки;
верхние подпирающие ролики;
- направляющая планка;
накатные ролики;
несколько уловителей;
- домкрат;
- материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
- швеллер;
- кирпич.
Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.
Материалы для раздвижных ворот
Для автоматических ворот подобного типа надо подготовить такие элементы:
- усиленные петли с подшипниками;
- рукоятки;
- центральный и боковые упоры;
- задвижка;
- стиральная машинка;
- материал для покрытия;
- профильные трубы;
- каретки от велосипеда.
В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.
Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.
В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.
Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.
Понадобятся такие инструменты:
- электродрель;
- изолента;
- плоскогубцы;
- метр;
- молоток;
- паяльник;
- шуруповёрт.
Приспособления рекомендуется подготовить до выполнения сборки конструкции.
Плюсы и минусы автоматических ворот
Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:
- Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
- Относительно низкая цена по сравнению с системами других типов.
- Наличие двух вариантов открытия: наружу или внутрь.
- Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.
Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:
- Достаточно устаревшая конструкция.
- Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
- Маленький срок службы подобный системы запирания.
Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.
Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.
Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.
Из металла
Изделия для частного дома, основу которых составляют металлические элементы, изготавливаются с помощью сварочного аппарата. Потребуется следующий инструмент:
- болгарка;
- электроды, работать со сварочным аппаратом;
- рулетка;
- строительный уровень;
- отвес;
- лопата или садовый бур;
- мастерок;
- краскопульт или кисть для окрашивания конструкции;
- молоток;
- дрель.
Крепить обшивку нужно клепателям для заклепок. Изготовление входной группы предполагает необходимость применения материалов:
- Споры. Они представляют собой металлические трубы круглого или квадратного сечения. Размер определяют, руководствуясь весом всей конструкции, а также ветровой нагрузкой. К стальным воротам, подходят опоры 80 на 80 на 4 мм или 100 на 100 на 5 мм. Кирпичные столбы упрочняют с помощью металлических труб. Сначала устанавливают их, затем делают кирпичную кладку.
- Дачные конструкции, обычно состоят из рамы и обшивки. Прочность придают профильные трубы 60 на 40 мм или 40 на 25 мм. Толщина металла должна быть не менее 1,5 мм. Выбор подходящего варианта делается на основе общего веса конструкции. Чем тяжелее материал обшивки, тем более мощной должна быть рама.
- Петли. Их выбирают, опираясь на параметры створок. Чем тяжелее конструкция, тем более надежными должны быть эти элементы. Петли встречаются регулируемые и нерегулируемые.
- Лакокрасочные материалы (краска, лак). Подготавливают еще и грунтовочный состав.
- Запорный механизм.
- Материалы, с помощью которых заливается фундамент для распашных ворот (цемент, песок, щебень, арматурные прутья).
- Крепежные элементы (саморезы или заклепки).

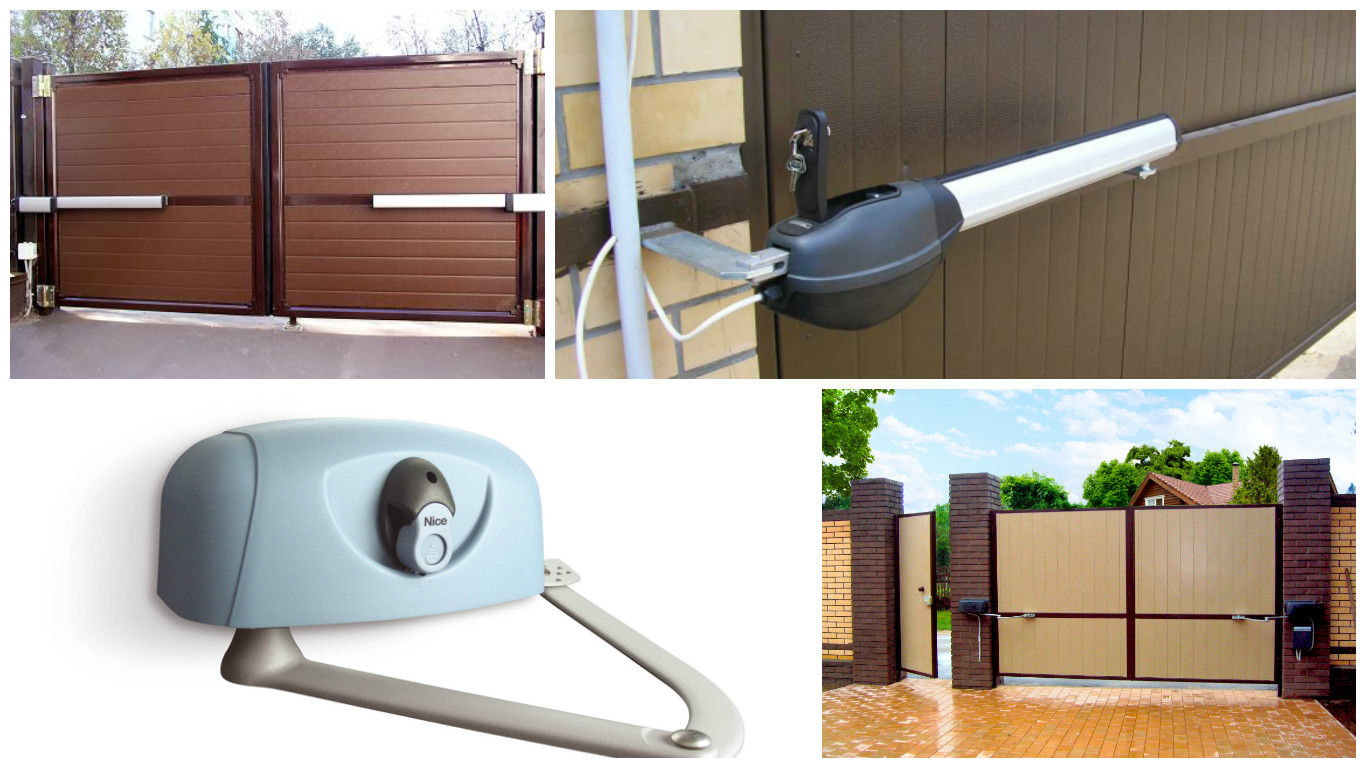

Автоматика для распашных ворот: виды приводов
Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.
Линейный привод
Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.
Линейный привод автоматики для распашных ворот
Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.
Пример установки линейного механизма для открывания ворот и калиток
Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.
Рычажный привод
Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.
Автоматика для распашных ворот рычажного типа
Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.
Рычажный привод для автоматического открывания ворот
Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.
Пример установки подземного привода
Какой выбрать тип
Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.
Схемы установки линейного механизма открывания ворот внутрь и наружу
При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.
Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.
Дополнительная комплектация
В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.
Пример основной и дополнительной комплектации
Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.
Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.
Что потребуется при покупке
При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.
Шаг первый: Определите положение открывания и установите опорный кронштейн
Не устанавливайте устройство открывания ворот снаружи, где люди могут легко получить к нему доступ. Он должен располагаться рядом с внутренней осевой линией полотна. Это помогает минимизировать скручивание конструкции, когда открыватель активен.
Как только ворота установлены, пришло время собрать кронштейн стойки. Эта сборка создает пространство между оператором и подвижной конструкцией. Для начала прикрепите кронштейн к передней части сошника. Откройте ворота и полностью извлеките рычаг открывания. Отрегулируйте кронштейн по уровню и используйте с-образные зажимы, чтобы зафиксировать узел на месте. Стоит отметить, что подключение электропривода распашных ворот осуществляется строго по схеме. Это необходимо для равномерного распределения нагрузки.
Шпилька для самодельного привода
Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.
Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.
Увеличиваем твёрдость шпильки
Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.
Увеличение витков резьбы шпильки
Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.
Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.
Изготовление распашных ворот – инструмент и материал
Убедившись, что можем изготовить их своими руками, приступим к строительству.
Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.
Инструмент
Обязательный для изготовления каркаса и обустройства стоек:
- болгарка. Предназначена для резки и шлифовки металлических заготовок;
- нарезные диски;
- шлифовальные диски;
- сварочный аппарат;
- электроды;
- рулетка;
- строительный уровень;
- уголок;
- молоток;
- лопата;
- мастерок.
Вспомогательный:
- компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
- дрель. Если понадобится для крепления обшивки ворот;
- клепатель, а также заклепки к нему.
Материал
труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.
Общие рекомендации по выбору таковы:
- вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
- вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
- вес ворот превышает 300 кг. Труба –140х104х5.
Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.
петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
замки. Могут быть механические и электромеханические. Выбор на усмотрение;
краска. Нужна для окраски стоек и/или обшивки;
обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.
Проблемы
Больше половины поломок касается механических частей. Если ставни заклинило вследствие преграды или с иных причин, механизм переводят на ручной режим, располагают створки в исходное положение, снова его включают.
Если ворота не срабатывают, проверяют питание, подсоединение кабелей, пробуют открыть с локального блока управления, а не посредством брелока.
Если потерян пульт, конструкцию открывают с помощью панели с кодовой клавиатурой (дорогие комплекты). Также можно отключить управляющий блок, разблокировать шестерню, открыть створки вручную. Если перегорели герконы и диоды (грозовой разряд, скачок питания), выход – замена.
Виды современной автоматики
Автоматика на ворота данного типа делится на:
- линейную;
- рычажную;
- подземную.
Каждая из них рассчитана на свои размеры створок, собственные условия установки, а также оптимальную температуру воздуха, необходимую для открывания- закрывания ворот.
Наиболее распространённый тип – линейный. Здесь система открывания может стоять как внизу, так вверху или центре створок, согласно пожеланию хозяина. Для её работы использован червячный редуктор, работающий вместе с электродвигателем от блока. Питается он от переменного тока 24 В, или переменного 230 В.
Подобный вариант автоматизация процесса открывания створок ворот имеет тот несомненный плюс, что стоит он относительно недорого, при этом для монтажа подобной системы нужны будут очень узкие столбики, что экономит пространство на участке.
Важным его достоинством считается замедленный ход в конце цикла открывания-закрывания. Это позволяет всю систему как можно дольше сохранять в работоспособном состоянии. Кроме того, подобная конструкция в случае отключения электрического тока может быть достаточно легко открыта вручную.
Этим способом может быть смонтирована автоматика для распашных ворот с открытием наружу и внутрь, но при этом градус их открытия ограничен и составляет 90º. Это довольно-таки существенный минус, так как в этом случае весьма значительно сужается проезд автотранспорта через ворота.
Также стоит помнить о том, что червячный привод рассчитан на створки максимальным весом в 600 кг, при этом максимальная её ширина будет равняться 3 м. Если же вам нужно будет использовать более массивные конструкции, то электромотор придётся заменить на гидравлический привод.
Автоматика для распашных наружу ворот, открываемых рычажным приводом, считается второй по распространённости. Дело в том, что она стоит недорого и идеально приспособлена для самостоятельной установки. Весит такой привод всего лишь 13.5 кг.
В отличии от иных систем, рычажный привод работает по принципу независимого хода рычагов и не нуждается в устройствах замедления, как в системах червячного типа. В результате резко удлиняется срок службы этого вида автоматики, а створки ворот могут раскрываться на 120 º.
Стоит отметить, что подобные конструкции устанавливаются исключительно на широкие колонны. При этом рычажный привод годен только для монолитных ворот и вес их створки не должен превышать 600 кг.
Что стоит учесть при монтаже распашных ворот?
После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.
Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.
Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.
Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.
Купить готовые ворота в Петровиче =>>
Характеристика и монтаж распашных ворот
Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.
За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.
Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.
Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.
Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.
По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.
Автоматические ворота
Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.
Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.
Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича. На сегодняшний день существуют три основных варианта установки автоматических распашных ворот
На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.
Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.
Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.
Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.
Гидравлические плунжерные устройства
Сделать своими руками автоматическое открывание распашных ворот можно при помощи этого простейшего механизма. Монтаж его проводится быстро. Длинные, тонкие корпуса и рычаги плунжерных двигателей обеспечивают относительно незаметную установку автоматики для конструкции. Оболочка мотора содержит гидравлический поршень, который выталкивается и втягивается обратно во время работы.
Конец корпуса двигателя прикреплен к стойке или планке затвора, а конец рычага поршня прикреплен к балке. Когда поршень полностью втянут, ворота открыты. Полотна закрываются путем выталкивания объекта из корпуса двигателя.
Гидравлические цилиндры — довольно эффективный метод автоматизации ворот, так как рычаг поршня крепится к полотнам на достаточном расстоянии от петель. Однако, поскольку на сборку влияет наклонное давление на конструкцию привода, необходимо тщательно выровнять установку.
В случае утечки гидроцилиндров они теряют рабочее усилие, поэтому их должен осматривать специалист каждые шесть месяцев. Все двигатели с распашными воротами нуждаются в регулярной смазке точек крепления механизма.
Виды электроприводов
- Червячного типа – лучший вариант, если используют не слишком часто, поскольку конструкция предусматривает шток с резьбой, которая слишком быстро приходит в негодность в случае слишком интенсивного применения.
- Рычажного типа – считаются наиболее устойчивы к воздействию или взлому. Лучшим образом подходят для крупных и тяжелых конструкций.
- Гидравлического типа – не подходят для районов с суровой зимой, либо требуют специального оборудования для обогрева.
- Подземного типа – используются крайне редко, в эстетических целях.
Для того, чтобы оснастить двери специальным электроприводом, необходимо учесть основополагающие моменты данного процесса: в первую очередь, высота столбов и створок относительно друг друга должны быть подобраны максимально правильно, что поможет добиться желаемого результата
Кроме того, важно корректное применение створочных упоров, чтобы избежать неправильного уровня наклона и фиксации дверей. Следуя несложным рекомендациям, можно выполнить монтаж электродвигателя самостоятельно, что поможет сэкономить средства на оплату услуг дорогостоящих, и не всегда профессиональных специалистов
