Накладной замок на калитку: установка своими руками

Выбор замка в зависимости от материала калитки

При выборе замка важны следующие факторы:

Толщина дверного полотна. Учитывается как при выборе врезного, так и накладного механизма. Массивные тяжелые замки можно крепить на надежной калитке из толстого дерева, сплошных стальных листов, кованых полотен.
Уровень периодической, постоянной нагрузки. Для проходного места, большой семьи, где дверь будет часто открываться и закрываться, необходимо выбирать соответствующую модель, которая будет устойчива к таким нагрузкам.
Уровень безопасности изделия. Всего уровней четыре. Замки с первым уровнем проще всего поддаются взлому, четвертый уровень ‒ самые взломоустойчивые.

К деревянной калитке из штакетника, досок, реек, массива замок можно крепить саморезами (накладной) или же по разметке, чертежу вырезать проем и вставлять механизм внутрь полотна (врезной).

Зафиксировать накладной замок для калиток из любого материала гораздо проще, при этом полотно остается невредимым. Главное, чтобы стержни механизма свободно и без усилий зашли в пазы.

Если решено крепить замок с ручкой, то лучше составить схему, где будет наглядно видно расположение ручки и запора. Они не должны находиться рядом. Под ручку потребуется отдельный крепеж. Ручка не должна быть препятствием для поворота ключа, открытия замка.

Для электрических замков подвод кабеля делают в конце. Вести провода лучше под землей, тщательно их заизолировать. На калитке кабель лучше прятать в полость металлопрофиля, пластиковых накладок ‒ это станет хорошей защитой от влаги.

Накладные замки лучше закрывать накладкой из резины, пластика.

Как правильно установить замок

Перед установкой замка на забор из профнастила, необходимо детально ознакомиться с составляющими элементами механизма. Любой замок состоит из главной корпусной части, из навесов и кодовых элементов.

Инструмент, который должен быть у вас под рукой:

линейка;
дрель с различным набором свёрл;
отвёртка, пассатижей.

Установка не требует специфический знаний, если это не электрическая версия. Следуя нижеприведенной инструкции за короткий промежуток времени можно оснастить забор своего дачного участка надёжным замком.

Устройство механического кодового замка

Первым делом на калитке делается разметка каждой части механизма – его внутренней, внешней составляющей.
Соблюдая интервал 0.3 см между запорными планками и калиткой, с помощью саморезов фиксируется основная часть кодового запорного механизма.
После чего фиксируется замок.
Определяется кодовая комбинация, затем тестируется механизм на исправную работу.

Как видим, ничего сложного в монтаже замка нет. Если есть инструмент и желание, то завершить установку можно за считанные часы. Но если терзают сомнения, что установить кодовый запорный механизм не удастся, то в таком случае лучше обратиться за помощью профессионала.

После того, как запорное устройство полностью станет пригодным для выполнения своих обязательств, лучше всего установить над ним защитный карман. В таком случае замок будет продолжительное время сохранять свой привлекательный вид, не нарушая гармонию с фасадом калитки.

Особенности монтажа

Во время установки дверей или ворот из профлиста поперечина каркаса чаще всего находится на высоте 950 мм. Если этот нижний порог отсутствует, то для замка нужно будет сваривать специальную пластину. Непосредственно конструкцию следует установить так, чтобы на поперечине был какой-либо из крепежей. Это поможет сделать калитку прочной.

Схема установки калитки

На дальнейшем этапе выполнения работ нужно проделать отверстия под ручку для открывания двери. Когда отверстия будут сделаны, их следует обработать напильником. Замок крепится саморезами.

Отверстия под этот вид крепежа не просверливают. Сделав все работы с учетом инструкции, которая пошагово описывает все этапы работ, можно быстро поставить замок для двери не только из профлиста, но даже для сделанной из металлической ковки.

Врезной механизм в разрезе

Монтаж врезного замка

Как установить замок на калитку из профнастила:

Большинство запорных конструкций этого вида предназначается для монтажа в профтрубы сечением 45х45–65х65 миллиметров. Если крепление выполняется на уже установленную калитку, то для устройства требуется сварить короб.
Как правило, он делается из металлического профиля толщиной не более 4 мм. При выполнении этих работ необходимо проследить, чтобы размеры всех частей конструкции были в соответствии с предварительно составленным чертежом. Если не уделять внимания установке короба, замок будет находиться неровно либо смещаться в коробе даже после крепежа.
Именно по этой причине перед монтажом нужно замерять размеры калитки или ворот. Также следует начертить чертеж, где необходимо отобразить месторасположение замка и других элементов.

Устройство

Далее нужно выполнить следующее:

Во время крепления замка вначале требуется разметить соответствующие отверстия. Затем болгаркой делают 2 продольных разреза и диагональ поперек них. Так можно получить два треугольника, образующих угол 45 градусов.
Это требуется, чтоб выгнуть и обрезать металл, так можно организовать нишу. Далее сверлят отверстия под болты. После этого в конструкцию устанавливается личинка. Она крепится за счет установленного в замке винта, который находится в комплекте с запорным механизмом.
Затем на полотно крепится ручка. Далее, когда замок будет поставлен и прочно зафиксирован, нужно отметить пазы для язычка и таблетки устройства. Месторасположение паза можно узнать, если обмазать таблетку любым шпаклевочным составом, затем попытаться закрыть замок. После этих манипуляций на столбе будут находиться следы белого цвета, по ним и необходимо ориентироваться во время организации пазов. После всех работ отверстия нужно закрыть ответной планкой.

На видео с Youtube показан монтаж замка на калитку. Данная установка осуществляется довольно просто.

Рассматривая все типы замков для ворот или калитки из металлопрофиля, можно выбрать именно тот, который подходит для конкретного полотна.

Около частного дома

Вначале следует изучить полный ассортимент в магазинах, сравнить продукцию. Лишь после внимательного изучения можно купить конкретное устройство и грамотно установить его.

Накладной замок на калитку из профнастила

Этот тип запорных конструкций показал себя хорошо и считается наиболее часто используемым. В продаже цена этих устройств относительно недорогая, при этом они просты в монтаже. Во время установки требуется зафиксировать механизм внутри калитки. В процессе выбора этого оборудования предпочтение лучше всего отдать механизмам, которые открываются ключом изнутри.

После установки

От количества стержней в цилиндре будет зависеть надежность запорной конструкции. Замки характеризуются продолжительным временем службы, они зачастую устанавливаются на калитки из профнастила. Накладные системы бывают сувальдными и цилиндрическими. Установка каждого происходит по-разному.

Первый вид подразумевает кодовую систему, которая имеет высокую стойкость к взлому. Установка на замке бронечашки снижает вероятность его поломки.

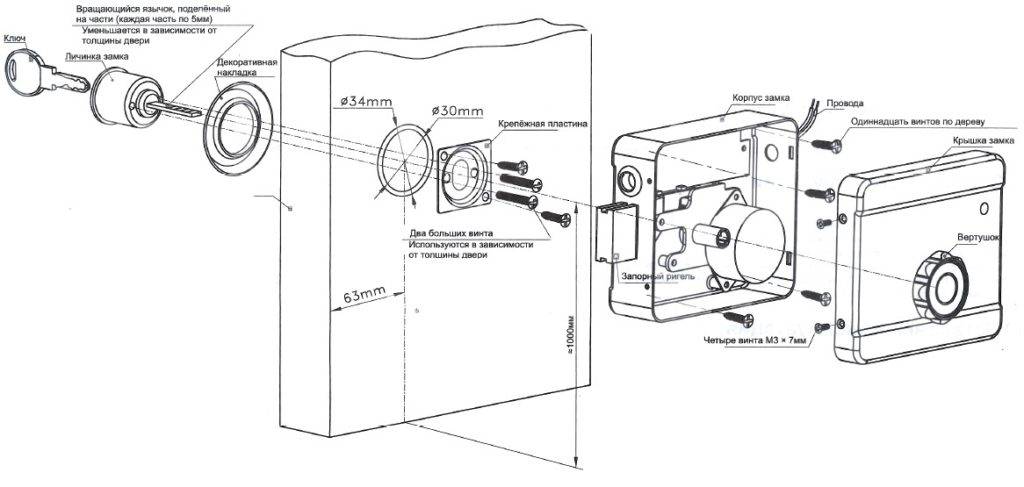

Эскиз монтажа накладной конструкции

Другой тип также не уступает по защищенности от взлома. В основе сувальдного механизма находятся пластины. За счет фигурной формы эти замки обладают такими преимуществами:

маленькие размеры;
установка бронированных накладок;
повышенный уровень защищенности от взлома.

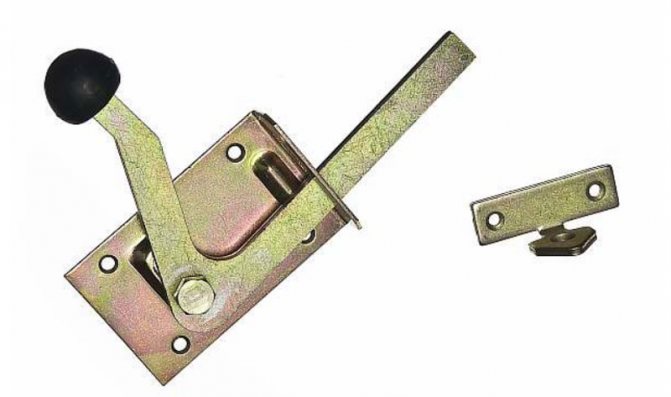

На фото изображен накладной замок на калитке.

Накладной механизм

На что обратить внимание

Перед выполнением работ по установке запорной конструкции следует разобраться в вопросе, как сделать это своими руками, и убедиться, что модель замка действительно подходит к выбранному месту. В противном случае появляется риск безосновательной траты денег и времени в совокупности с необходимостью замены поврежденного профилированного листа калитки.

Перед покупкой внимательно изучаем приложенную документацию

Как это было уже отмечено выше, любой замочный механизм вне зависимости от стоимости и набора полезных характеристик уязвим перед влагой. В связи с этим нелишним будет обеспечить его защиту и регулярно осматривать места фиксации на предмет появления коррозийных процессов.

Что касается врезных замков, то такие модели имеют также огромное количество разновидностей. Каждая из них отличается от «собратьев» не только качеством и ценой, но и степенью защиты. Так, при установке изделий в густонаселенных районах города целесообразно выбрать более сложный вариант с количеством зубьев от 4 до 6.

Рекомендации знакомых и советы специалистов будут весьма кстати при выборе

Необходимо также соотнести габариты и вес запирающих механизмов. Применяемые на тонких каркасах громоздкие замочные конструкции могут нанести механический вред профилированному листу.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

Самозакрывающаяся щеколда на калитку.
Запирающее устройство для калитки со щеколдой и верёвкой.
Пружинный запор.
Потайной замок.
Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
Привариваем посередине сваркой к ней болт под крепление защёлки.
Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
Крепим к основной запирающей пластине ручку для открывания.
Зафиксировать готовую щеколду на калиточной дверце.
Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
Привариваем упор на запирающий прут, который будет играть и роль ручки.
При монтаже двустороннего шпингалета делаем всё на пластине.
К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
Делаем крепление на калитке под запор.
Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

Обрезается кусок стального прута длиной 20–25 см.
Согните его под прямым углом 5–10 см от края.
По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
Пластина, являющаяся основанием для механизма, приваривается к забору.
На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

В продаже есть несколько основных разновидностей таких закрывающих устройств:

Вертикальные задвижки.
Горизонтальные накладные задвижки.
Винтовые задвижки.
Накладные сдвижные запоры.
Поворотные пазовые конструкции.
Реечный ригельный механизм.
Врезная конструкция.
Защелки с креплением на основе пружины.
Кодовый замок.
Электромагнитный замок.
Электромеханический замок.

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Какие существуют виды и особенности замков для гаража

Для надежного запирания гаражных ворот могут использоваться разные типы замков, они отличаются конструкцией, что показывает чертеж замка гаража, способом установки устройств на ворота и методом закрывания створок.

Запоры могут быть:

Реечными (см. Гаражные реечные замки: особенности конструкции). Еще совсем недавно такие запорные устройства были достаточно популярными. Это были крупногабаритные конструкции с большим ключом, который помещался в скважину замка и с большим усилием проталкивался вовнутрь, перемещая при этом ползуны и открывая ворота. Приложение огромных усилий, тяжелый и больших размеров ключ, ограниченный уровень секретности и низкая степень взломостойкости намного перекрывали лишь единственное достоинство такого устройства для запирания гаражных ворот — его прочность. Сегодня такие замки встречаются достаточно редко.

Реечный замок

Навесными (см. Гаражный навесной замок: разновидности и применение). Старые добрые устройства для надежного запирания гаражных ворот сегодня выпускаются в большом ассортименте, а приобрести их можно в любом специализированном магазине, цена изделий самая разная. Устанавливаются такие замки лишь после приваривания к внешней части створок специально изготовленных петель.

Устройства для запирания навесного типа:

функциональны;
имеют простую конструкцию;
достаточную надежность при эксплуатации;
могут обеспечить высокую степень взломостойкости объекта.

К основному недостатку замков относится:

внешний способ монтажа, что позволяет, используя монтировку, вору без особых проблем сбить замок, а значит, 100%-ой защиты гаражной конструкции нет.

Навесной замок

Врезными (см. Врезной замок для гаража: как установить правильно). Крепятся с внутренней стороны ворот через лицевую планку, толщина ее минимум 2,5 миллиметра, она часто представляет собой слабое место системы запирания. Исключает вероятность ее повреждения при сильном ударе по воротам достаточно надежная фиксация к корпусу замка.
Накладными (см. Гаражный накладной замок: виды и классификация). Монтируются с внутренней стороны ворот.

Накладной замок на ворота

Преимуществом такого устройства является большое количество ригелей, которые обеспечивают более надежную защиту гаража, а в момент сильного механического воздействия распределение ударной нагрузки будет равномерно по всему корпусу, что предотвратит быстрый выход замка из строя.

Цилиндровые. Сложная кодовая система позволяет отлично противостоять воздействию отмычек. Но злоумышленник может достаточно легко спилить устройство при отсутствии особой защиты от высверливания цилиндрической части замка.
Сувальдные (см. Сувальдный замок в гараж: основные отличия). Это лучший вариант для защиты гаража. Секретная часть его состоит из пакета фигурных пластин, в их вырезах передвигается стойка засова.

Достаточно высокая защита устройства, его секретной части, наличие броненакладок, верно выбранная конфигурация существующих сувальд, огромное число разных комбинаций ключа, внушительные габариты и повышенная прочность абсолютно исключают возможность перепиливания затвора или взлома его отмычками и прочими подручными средствами.

Дополнительные средства защиты замка

Различные электронные модификации замков стоят достаточно дорого. Накладные и врезные аналоги не очень надежны, тем не менее проще и дешевле купить замок для калитки и оборудовать его дополнительными средствами защиты.

В предыдущем разделы мы рассмотрели только основные типы замков, каждый из них имеет еще и различные модификации запорных механизмов. Как раз они и позволяют сделать из обычного накладного замка действительно надежную защиту. Замене и модификации подлежат следующие части:

осевая втулка,
втулки замка,
защитные пластины,
сувальдные пластины.

Осевая втулка – это и есть сам замок. Как правило он имеет точку центра. Она фиксирует положения «открыто» и «закрыто». Если точку центра просверлить, замок «сходит с ума» и перестает работать, обычным ножом дверь отрывается.

В продаже есть осевые втулки со смещенным центром, найти его сложно и в 90% случаев исключает возможность проникновения.

Втулки замка или сам затвор бывают из легированной стали, высокопрочной стали и титана. Последний вариант делается в основном на заказ, зато не поддается пилению, не подвержен коррозии и служит практически вечно.

Защитные и сувальдные пластины являются совершенно не тождественными понятиями. Первые представляют собой дополнительный элемент из титана или легированной высокопрочной стали, который закрывает входное отверстие, полностью исключают механический взлом и возможность высверлить замок.

Сувальдные пластины – набор небольших, выставленных в определенной последовательности, металлических реек, которые взаимодействуют с полотном ключа. Узор должен в точности совпадать с насечкой на ключе, иначе замок не откроется (этот тип защиты относится к замкам с лазерной насечкой).

Достаточно специфический способ защиты – постоянный ток. Сразу отметим, что это опасно для жизни. Процедура достаточно простая, запитать от сети замок. При этом пространство вокруг него должно быть полностью заизолировано. Если кто-то попробует засунуть что-то металлическое в замок или начнет его сверлить, грабителя ударит ток

В соответствии с законодательством (и во избежание ответственности), на калитке должна быть предупредительная табличка с надписью «ОСТОРОЖНО ВЫСОКОЕ НАПРЯЖЕНИЕ». В связи с определенными рисками использовать данный метод рекомендуют только владельцам частных домов
