Упор для ворот гаража от ветра: делаем стопоры своими руками

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

  1. Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
  2. Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Вертикальные засовы для распашных ворот

Такие засовы чаще всего выполняют вспомогательную функцию, они надежно фиксируют нижнюю часть ворот, а также помогают удерживать створки в открытом положении. Для них также используется прут диаметром не менее 10 мм, Г-образной формы и трубка соответствующего внутреннего диаметра.

  1. Трубка приваривается в нижней части ворот.
  2. В нее вставляется штырь и фиксируется в отверстии в земле, бетоне основания или раме ворот.
  3. Чтобы засов фиксировался в открытом положении, к створке можно приварить дополнительный упор.

Верхние вертикальные засовы могут использоваться в гаражных воротах для более надежной их фиксации. При этом необходим дополнительный упор, чтобы засов не выпадал при открывании.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

  • профильную трубку размерами 5 на 3 см;
  • металлическую пластину размерами 30 см в длину и 5 см в ширину;
  • болты;
  • пружина;
  • кольцо.


Фиксатор создаётся в несколько действий:

  1. Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот. Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
  2. Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку. Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
  3. После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты. К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
  4. Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины. Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Разновидности шпингалетов и особенности монтажных работ

Дверной засов бывает следующих типов:

  1. Встроенные модели.
  2. Врезные конструкции.
  3. Простые или накладные изделия.

Шпингалеты устанавливаются на середину двери и закрепляются. Задача усложняется, когда скважина больших размеров. Для этого применяется турбинка и гвозди. Шпингалет должен плотно монтироваться с обеих сторон.

В случае с простым способом применяется дрель и крепежные гвозди. Диаметр для крепления составляет 2–3 мм. Длина шпингалетов допустима до 50 см. Выбор шпингалета влияет на степень защиты. Врезные и встроенные методы применяются для квартирных замков. Установка длится не меньше двух часов. Для этого применяется полный спектр строительного инвентаря, крепежных материалов.

Дверной запор для ворот

Без усилий мастера по установке замков, процесс невыполним. Снятие замка или взлом также труден, как и монтаж. Хотя шпингалет открывается одним движением, его взлом займёт много времени. В магазинах представлены шпингалеты открытого и закрытого типа. Закрывающий стержень, конструкционные характеристики, чистота материала влияют на цены. Поэтому ассортимент многообразен и доступен. Позаботьтесь о защите квартиры и установите шпингалет. В результате дверь на щеколду будет запирать с легкостью.

Задвижка для калитки, которая монтируется накладным типом

Стопор для ворот гаража — DRIVE2

Для того, чтобы открытые ворота гаража не сдувало ветром, я привинтил вот такой китайский дверной упор:

Фууууу! Кетайщина!

Им можно зафиксировать ворота только в полностью открытом положении, т.к. он работает только в одну сторону.Когда нужно, чтобы ворота были открыты только наполовину, этот упор не помогает — ветер дунет и распахнет ворота дальше. А там — бампер соседской машины)

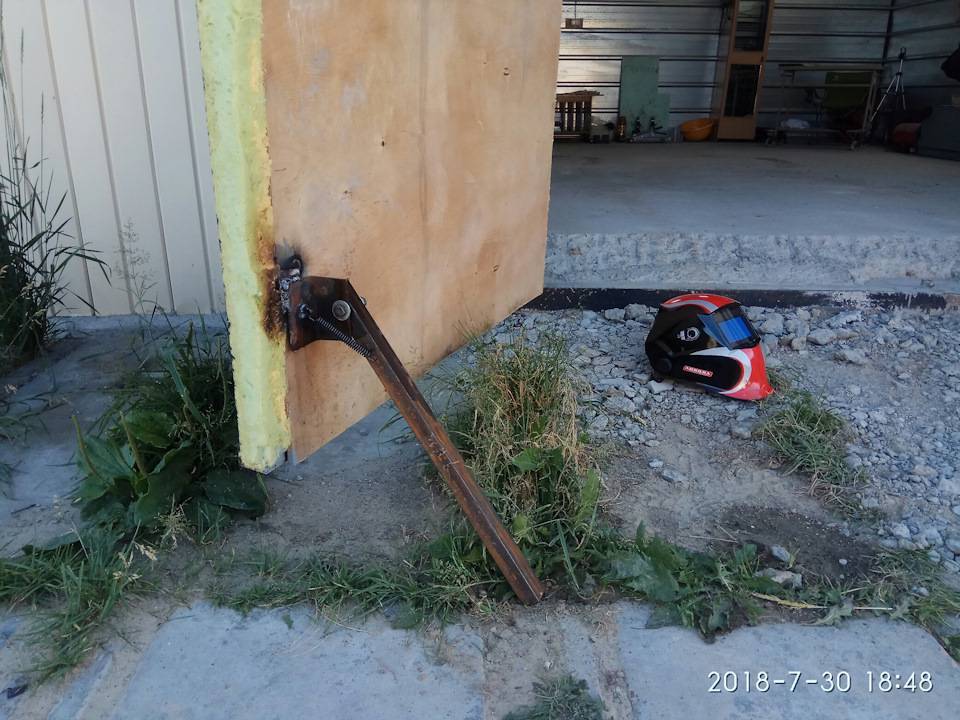

Чтобы сохранить соседские бампера, я сделал из подручных материалов вот такой упор, фиксирующий ворота в любом положении:

Нерабочее положение

Рабочее положение

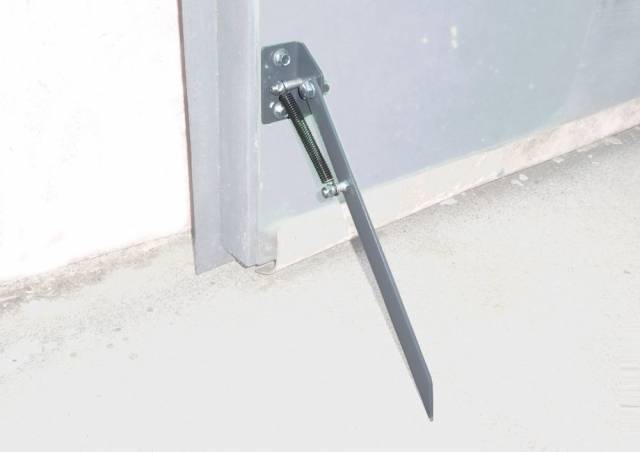

Принцип действия простой: заточенный штырь упирается в асфальт при помощи двух пружин. Проверял — сдуть ворота сможет только ураганный ветер. Но и на этот случай можно надолбить в асфальте небольшие ямки, тогда точно ничем не сдует.

Материалами для изготовления послужили обрезки арматуры, профильных труб:

немного жигулевских запчастей — 2 пружины педали сцепления, 2 шплинта направляющих колодок, втулка реактивной тяги.И кусок медной топливной трубки

Из труб сделал кронштейн и ручку. К кронштейну приварил втулку

Из арматуры 6мм сделал оси. Просверлил отверстия для пружин и шплинтов.Из арматуры 12мм сделал штырь. С одной стороны — отверстие для оси, другую сторону заточил под конус.

Посередине — выемка для фиксации в открытом положении:

Для фиксации нужно немного потянуть штырь вверх — ручка защелкивается за выемку:

Ось ручки зашплинтована от перемешения внутри ручки:

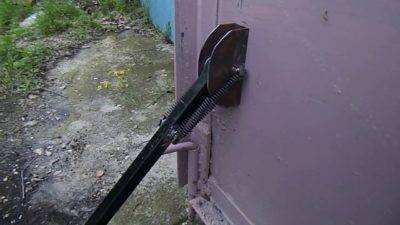

Вот упор в сложенном (нерабочем) положении:

А вот в разложенном (рабочем):

А вот короткое видео включения и выключения упора:

После месяца эксплуатации немного усовершенствовал — добавил петлю из проволоки, за которую удобно убирать стопор в нерабочее положение:

Запоры

Для этого заранее подготовьте:

  • стальные трубки размером около 15-20 см в длину и 1,4-1,6 см в диаметре, понадобятся две штуки – по одной на каждую створку;
  • пластины из стали, имеющие 15-20 см в длины и 8-10 см в ширину;
  • штыри для патрубка, размером не менее 20 см.


Разновидности упоров для ворот. Процесс изготовления стопора-запора делится на несколько этапом и выглядит следующим образом:

Подготовленные стальные трубки необходимо приварить к стальным пластинам, затем прикрепить их с нижней стороны ворот. Если створки обшиты деревом, следует использовать саморез.
Возьмите штырь, и к его верхнему концу приварите рычажок. Он будет выступать в роли рукоятки. Вместо него можно использовать обычный штырь, согнув его края с помощью газовой горелки.
На следующем этапе понадобится открыть ворота и определить место, где будут вбиты будущие трубы под фиксацию штырей. Следует учесть, их нужно вбить в грунт на глубину не менее 30 см, а штырь должен входить в них не менее, чем на 10 см

На этом шаге важно помнить, что створки гаражных ворот иногда имеют более высокое положение по сравнению с самим подъездом.
Последний шаг заключается в приваривании крюка выше запора, на него будет опираться рукоятка штыря. Это делается, чтобы он не мешал открывать гаражные «двери».

Следует иметь в виду, в таком случае конструкция будет менее надёжной.

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.

Запоры

Самый используемый и простой вариант фиксации гаражных ворот, подходящий для любого гаража с распашной конструкцией. Принцип работы можно сравнить с оконным шпингалетом, однако у стопора размеры более внушительные. К тому же приспособление не выпускается серийно, но его без проблем удастся сделать самостоятельно.

Для этого заранее подготовьте:

  • стальные трубки размером около 15-20 см в длину и 1,4-1,6 см в диаметре, понадобятся две штуки – по одной на каждую створку;
  • пластины из стали, имеющие 15-20 см в длины и 8-10 см в ширину;
  • штыри для патрубка, размером не менее 20 см.

Процесс изготовления стопора-запора делится на несколько этапом и выглядит следующим образом:

Подготовленные стальные трубки необходимо приварить к стальным пластинам, затем прикрепить их с нижней стороны ворот. Если створки обшиты деревом, следует использовать саморез.
Возьмите штырь, и к его верхнему концу приварите рычажок. Он будет выступать в роли рукоятки. Вместо него можно использовать обычный штырь, согнув его края с помощью газовой горелки.
На следующем этапе понадобится открыть ворота и определить место, где будут вбиты будущие трубы под фиксацию штырей. Следует учесть, их нужно вбить в грунт на глубину не менее 30 см, а штырь должен входить в них не менее, чем на 10 см

На этом шаге важно помнить, что створки гаражных ворот иногда имеют более высокое положение по сравнению с самим подъездом.
Последний шаг заключается в приваривании крюка выше запора, на него будет опираться рукоятка штыря. Это делается, чтобы он не мешал открывать гаражные «двери».

Следует иметь в виду, в таком случае конструкция будет менее надёжной.

Упор на карабинчике

Это наверное самый дешёвый и оригинальный самодельный фиксатора гаражных ворот. Понадобятся:

  • стропа для груза или прочная цепь в двух экземплярах;
  • 2 карабинчика для каждой створки;
  • 2 рым-болта с резьбой М8.


Подготовьте также дрель с соответствующим сверлом и клей-герметик. Сам процесс довольно прост:

  1. На каждой створке нужно просверлить по 2 отверстия с внутренней стороны, находящиеся на одном уровне. Затем в них нарезается резьба.
  2. Специальные болты обмотайте пропитанным герметиком, после чего их надо врезать в сделанные отверстия.
  3. Карабинчики надеваются на рым-болты, в которые продевают стропы для груза либо цепь.

У опытных автолюбителей процесс изготовления оригинального фиксатора займёт не более 30 минут. Крючки могут цепляться как за соседние ворота, так и скобы, прикреплённые на стену, заборный столб либо другую прочную конструкцию. Единственный небольшой минус приспособления – его «дешёвый» вид, но вряд ли это весомый аргумент.

Стопоры-запоры

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

  • две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
  • стальные пластины шириной в 10 см и длиной 15 см;
  • штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

  1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
  2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
  3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
  4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Упор на карабинчике

Это наверное самый дешёвый и оригинальный самодельный фиксатора гаражных ворот. Понадобятся:

  • стропа для груза или прочная цепь в двух экземплярах;
  • 2 карабинчика для каждой створки;
  • 2 рым-болта с резьбой М8.

Подготовьте также дрель с соответствующим сверлом и клей-герметик. Сам процесс довольно прост:

  1. На каждой створке нужно просверлить по 2 отверстия с внутренней стороны, находящиеся на одном уровне. Затем в них нарезается резьба.
  2. Специальные болты обмотайте пропитанным герметиком, после чего их надо врезать в сделанные отверстия.
  3. Карабинчики надеваются на рым-болты, в которые продевают стропы для груза либо цепь.

У опытных автолюбителей процесс изготовления оригинального фиксатора займёт не более 30 минут. Крючки могут цепляться как за соседние ворота, так и скобы, прикреплённые на стену, заборный столб либо другую прочную конструкцию. Единственный небольшой минус приспособления – его «дешёвый» вид, но вряд ли это весомый аргумент.

Наверняка многие владельцы сталкивались с ситуацией, когда распашные ворота вдруг самопроизвольно закрывались из-за порывов ветра либо по другим причинам. Такой момент приводит к последствиям в виде внешних повреждений автомобиля и даже травм для человека.

Чтобы избежать неприятных последствий рекомендуется установить упор для ворот. Их без проблем можно сделать самостоятельно, вариантов множество. Всё зависит лишь от имеющихся подручных средств и фантазии автолюбителя.

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

  1. Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
  2. Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.

Изготовление стопора

Для того чтобы сделать такой стопор нам понадобились всего лишь болт с гайкой М10-М16, а также сварочный аппарат.

Болт желательно брать длиной 35-40 мм.

Сам процесс изготовления стопора, по сути, заключается лишь в том, чтобы к боковому столбу или косяку ворот, к которому привариваются неподвижные половинки петель, приварить гайку, примерно вот таким образом.

Правда делать это нужно очень аккуратно и для начала все хорошо промерить и прикинуть. Лучше всего приваривать гайку над нижней петлей. При этом гайка должна быть приварена, во-первых, под некоторым углом к косяку, на 1,5-2 см, в сторону от самой петли.

А во-вторых, она должна быть чуть выше верхней вращающейся половинки петли, так чтобы в нее можно было легко вкрутить болт, головка которого не должна задевать за петлю, но при этом быть всего лишь на 1,5-2 мм, выше петли.

После этого, нам остается лишь закрутить болт в гайку примерно на треть его длины так, чтобы головка болта располагалась прямо над петлей.

И вот наш стопор готов!

Теперь калитку уже невозможно будет снять с петель поддев ее снаружи. Однако если нам понадобится снять калитку с петель для ее ремонта, то мы легко сможем это сделать, предварительно выкрутив из гайки болт служащий стопором.

Кстати такой стопор можно покрасить под цвет калитки, а чтобы резьбовое соединение не ржавело, и болт легко выкручивался из гайки, резьбу изредка желательно смазывать какой-нибудь смазкой.

Благодаря такому стопору, дачные воры уже не смогут проникнуть на ваш участок, просто сняв калитку с петель, что, несомненно, сделает вашу дачу более защищенной. Хотя они, конечно, могут попробовать воспользоваться каким-либо другим способом, например, перелезть через забор или сломать замок, но впрочем, это уже другая тема.

Ну и на этом, пожалуй, все! Всем пока и не забывайте по максимуму защищать свои дачи от злоумышленников!

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.


Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

  • пружинку;
  • специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
  • штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

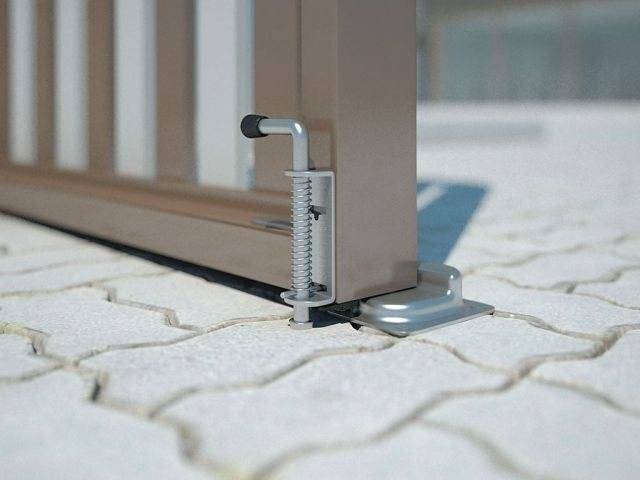

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

  1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
  2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
  3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
  4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

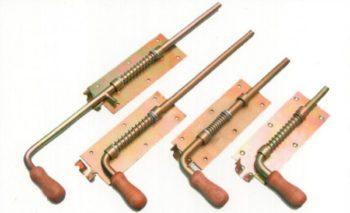

Классические вертикальные штыри для ворот — на фото ниже.

Подойдут и для откатных, и для распашных ворот

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Чертеж для изготовления нижнего засова своими руками

Для замка на середине крайней стойки откатных ворот понадобятся:

  • 4 уголка;
  • пластина;
  • заклепка;
  • навесной замок;
  • 8 саморезов.

Из инструментов следует приготовить:

  • дрель;
  • шуруповерт;
  • 2 сверла;
  • молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Шпингалет для внешних ворот

Шпингалет прост в устройстве и установке

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :

  1. приварить 2 петли по краям полотен ворот;
  2. прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю;
  3. для усиления функций оснастить засов стопором.

Особенности и виды роликов используемых для откатных ворот

Каждый вид роликов в сдвижных воротах используется в определенном узле, несет разную нагрузку, выполняет абсолютно различные функции, но все элементы необходимы для правильной работы механизма.

По назначению ролик может быть:

Концевым или накатным . Крепится элемент к направляющей балке. Его назначение — обеспечить плавное закрывание створки ворот в конечном положении. Он накатывает створку в уловитель. После того, как деталь попадает в нижний уловитель, у него появляется дополнительная функция, позволяющая исключить провисание полотна ворот за счет четкой фиксации роликом его положения.

Накатные ролики являются добавочным опорным устройством и оправдывают себя при разной длине створки. Ролик вращается, по всей длине оси он снабжается ребрами жесткости и боковыми упорами, что позволяет распределить равномерно нагрузку и предохранить деформацию оси.

Роликовым кронштейном . Для его изготовления берутся нейлон или специальная резина.

При установке кронштейна крепежные элементы над полотном ворот монтируются так, чтобы ролики надежно охватывали верхнюю кромку полотна ворот, что позволяет их удерживать строго вертикально на любом этапе работы гаражных ворот. Это помогает сделать ход подвижной створки более мягким и свободным.

Нижним и верхним уловителем . Эти детали способствуют фиксации воротного полотна в положении «закрыто». Нижний дополнительно воспринимает на себя нагрузку, действующую от переднего концевого, накатного ролика.

Наличие в этих деталях роликов способствует правильному попаданию створки на предназначенное ей место даже при достаточно сильных и резких порывах ветра.

Ограничителем бокового качания . Его назначение — удерживать в нужном вертикальном положении полотна ворот.

Для тяжелых устройств используются усиленные ограничители с четырьмя роликами, закрепленными на швеллере, изогнутом из цельного листового проката.

Конструкция детали устроена таким образом, чтобы беспрепятственно створку пропускать сквозь себя, лишь в случае, если она будет отклоняться от вертикали. Вариант с двумя роликами лучше применять в случаях, если масса поддерживаемой створки не более 500 килограммов.

Для откатных ворот с наличием кованых, решетчатых и прочих подобных деталей (см. ) очень удобно использовать ролик, где он крепится к Г-образному металлическому элементу.

Ролик для ограничителей — достаточно сложная конструкция, у которой:

  1. внутренняя часть состоит из втулки, изготовленной из достаточно прочного и стойкого полимера, не требующего смазки.
  2. наружная его поверхность — литьевой полиуретан, имеющий превосходную пластичность и износоустойчивость.

При использовании металлических элементов увеличивается при работе ворот уровень шума.

Роликовыми каретками или опорными роликами . Общий вид устройства представлен на фото.

Это основа любого сдвижного механизма. Фиксируются к несущей или направляющей балке для откатных ворот.

При их монтаже следует особое внимание обращать на точность положения обеих опор и правильное расстояние между ними, что влияет на ход ворот, их плавность, уровень создаваемого шума и правильное функционирование конструкции в целом. Особенности конструкции роликовой каретки:

Особенности конструкции роликовой каретки:

  • Основа любой каретки — стальная цельная плита.
  • К ней фиксируются закрытого типа усиленные подшипники. Для их смазки используются низкотемпературные материалы.
  • Тележка состоит из восьми роликов, размещаются они вдоль плиты четырьмя парами, что обеспечивает саморегулируемость конструкции, в каждый момент времени. В контакте с направляющей находятся не менее шести роликов каретки.
  • Система с роликами фиксируется на платформе с помощью специальных стопорных колец.
  • На платформе просверлены технологические отверстия от четырех до шести штук, через них конструкция крепится к закладной на фундаменте.
  • Каретки вместе с направляющей воспринимают основную нагрузку, возникающую от общей массы полотна ворот. Они обеспечивают тихое и легкое движение подвижной створки.

Цена деталей может быть меньше при использовании полимерных материалов для изготовления конструктивных элементов. При высоком качестве сырья не имеет смысла приобретать более дорогие изделия из металла.

Как самостоятельно изготовить детали, инструкция по их установке хорошо показана на видео.

Виды гаражных ворот

Прежде, чем определиться с типом упора, необходимо познакомиться с видами гаражных ворот, особенностями их конструкции.

Ворота могут быть:

  • Сдвижными или откатными. В этом случае полотно крепится на консольной балке и перемещается по ней на роликах.
  • Распашными. Это наиболее популярные и привычные конструкции для гаражных ворот. Открываться они могут наружу и очень редко внутрь.
  • Подъемными (см. Подъемные ворота в гараж своими руками: как сделать лучше). Они могут быть:
  1. подъемно-поворотными. Такая конструкция имеет цельное полотно, перемещаемое по направляющим;
  2. подъемно-гильотинными. Они отлично обеспечивают герметичность и теплоизоляцию гаража, но требуют дополнительного места над проемом на внешней части помещения;
  3. секционными. Состоят из нескольких секций, которые при подъеме соединяются и достигают потолка.

Рулонными (см. Рулонные ворота для гаража: правильный монтаж). В их составе небольшие секции шириной до 10 сантиметров, что позволяет полотно наматывать на специальный барабан, расположенный в закрытой коробке, размещенной под потолком снаружи или внутри гаража.

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Схема подключения к домофону

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Монтажная электрическая схема без размеров защелки

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Вариант подключения к контроллеру

Основное назначение и принцип работы

Иногда калитка и гаражные распашные ворота слабо фиксируются в открытом положении. Именно для дополнительной фиксации створок и устанавливаются специальные упоры, которые помогут удерживать конструкцию открытой при любых условиях. Если ворота без упоров надежно фиксируются в открытом виде, необходимость установки фиксаторов отпадает.

К достоинствам таких изделий относятся:

  • Дешевизна. Использовать воротные фиксаторы смогут даже люди с ограниченным бюджетом;
  • Простота монтажа. Установка любой модели стопоров занимает не более получаса.
  • Надежность. При аккуратном использовании фиксаторы не сломаются в течение нескольких десятилетий.
  • Устойчивость к высокой влажности. Упоры имеют защитное покрытие, благодаря которому они не покрываются коррозией.

Принцип работы устройств напоминает обычный шпингалет. Единственным серьезным отличием является большой размер и возможность фиксации крупных калиток или ворот.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
