Освещение для неотапливаемой мастерской гаража

Какое освещение сделать в гараже: на что обратить внимание

В гаражных помещениях проводятся работы разного типа, включая огнеопасные. Хранение масел, канистр с бензином, смазочных материалов влияет на пожароопасный уровень гаража. Проводка должны быть изолирована и исправна, не искрить при включении света, использовании розеток. Установите осветительные приборы с защитой от механического воздействия, попадания грязи и пыли.

На уровень освещенности гаража влияет несколько факторов:

  • особенности конструкции (площадь, высота);
  • материал отделки стен и потолка (отражает, поглощает свет);
  • зонирование помещения (место для хранения, ремонта, мастерская);
  • используемые лампы (мощность, размеры).

Комфортную работу обеспечит многоуровневое освещение гаража. Таким образом свет равномерно распределяется в помещении.

Освещение гаража — основное помещение

Освещение основного помещения необходимо продумать до мелочей. То есть, над каждой рабочей зоной, где вы работаете. Необходимо оборудовать светом. Сделать это нужно так, чтобы свет освещал всю рабочую поверхность. Включая и близлежащие места хранения инструмента.

Если вы расположили светильники на рабочем месте. Но вам все равно не хватает света. Тогда у вас 2 варианта:

  • подобрать светильники ярче.С хорошим световым потоком. Который рассеивается на всю площадь.
  • Либо, если есть возможность установить дополнительные светильники на подобие офисных, настольных.

Освещение помещения полностью

Теперь остановимся на полном освещении помещения

Тут важно понять сколько света вам понадобиться. То есть какими видами работ вы занимаетесь

Если это полировка, покраска автомобилей. То необходимо чтобы рабочая зона была максимально освещена. Ну а ели вам для хранения вещей и прочих получасовых дел, то вполне и хватит обычных ламп. Или несколько больших светодиодных.

Как мы видим стены имеют белый цвет, лампы светодиодные. Расположены на потолке и ровно на небольшой высоте от пола, на боковых стенах. Думаю это удачное решение для проведения работ по детейлингу.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

  • Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
  • Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

  • Верхний первый уровень — это потолок.
  • Вторая линия размещения — высота от пола 1800 мм.
  • Третий рабочий уровень — примерно 750 мм от пола.
  • Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

  • Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
  • Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
  • Все светильники должны быть оснащены защитными плафонами.
  • В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
  • Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
  • Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
  • Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
  • Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Выбор места

Выполнять гаражное освещение нужно так, чтобы оно было функциональным, достаточной мощности и не раздражало зрение человека. Сделать своими руками правильный и качественный свет в гараже не составляет особого труда, с такой работой может справиться любой желающий, главное – следовать некоторым правилам и соблюдать технику безопасности. Но стоит помнить, что для того, чтобы выполнить будущее освещение гаража своими руками, необходимо составить для себя проект или план, учитывающий то, где будут размещаться гаражные светильники, какими они будут, их количество, сколько потребуется кабеля для подключения этого оборудования и т. д.

Правильный выбор места под освещение

На проектирование освещения могут влиять некоторые нюансы, к которым можно отнести следующие:

  • количество зон, в которых часто находится владелец помещения, а также место их размещения;
  • высота гаража и общая его площадь;
  • материал, которым отделаны стены помещения, и его цвет;
  • мощность освещения из расчета на 1 м²;
  • вид и тип применяемых ламп.

К основным зонам, которые считаются рабочими, относятся следующие:

  • общая площадь гаража;
  • верстак под инструмент и настенные полки;
  • ремонтная зона автомобиля – чаще всего этим местом является смотровая яма.

Многие автолюбители, опираясь на свой опыт, рекомендуют дополнительно приобрести переносной светильник. Это небольшое устройство способно помочь в непредвиденных ситуациях: в качестве подсветки во время работы под капотом или в салоне.

Требования к электромонтажным работам

Мы не будем говорить о том, как именно нужно провести свет в гараж, т.к. данную технологию мы подробно описали в статье, на которую сослались в самом начале.

Единственное, о чем хотелось бы поговорить, это о требованиях к монтажным работам:

  1. Искусственное освещение гаража не должно нагружать зрение человека. Более того, условия должны быть комфортными для ремонтных работ. Именно поэтому свет должен рассеиваться на каждый уголок помещения.
  2. Рассеивание света должно быть равномерным, поэтому каждая лампочка обязательно помещается в плафон. К тому же, запрещается устанавливать лампочку без плафона, ведь она будет «бить в глаза».
  3. Правильно размещайте светильники по всему периметру комнаты. Даже в смотровой яме изделия должны быть установлены с обеих сторон. Организовать общее освещение гаража можно как на потолке, так и на стенах, главное чтобы подсвечивалась вся площадь.
  4. Позаботьтесь об экономии электроэнергии. Лучше один раз потратиться на дорогие, но экономные лампочки, чем каждый раз переплачивать на счету за электричество.
  5. Безопасность электропроводки превыше всего. Мы уже говорили о том, что необходимо устанавливать влагозащищенные изделия с безопасным током. Еще один важный нюанс касается способа соединения проводов и прокладки кабеля. Соединять жилы рекомендуется клеммами ваго, скрутка, которую часто используют, крайне запрещена. Прокладку кабеля необходимо осуществлять открытым способом в кабель-каналах, чтобы ремонт проводки осуществлялся быстро, а в случае неполадок это можно было вовремя заметить по внешнему виду изделий.

Отдельно хотелось бы посоветовать вам ознакомиться со статьей, в которой рассказывается, как сделать свет в гараже без электричества. Ссылка на материал: https://samelectrik.ru/avtonomnoe-osveshhenie-garazha.html

Вот и все, что хотелось рассказать о том, как сделать освещение в гараже своими руками. Рекомендуем также просмотреть данный видео ролик, в котором подробнее указаны некоторые особенности выбора светильников, а также самих электромонтажных работ:

Все же не знаете, какой вариант освещения выбрать для собственных условий? Тогда советуем Вам проконсультироваться с нашими специалистами в категории «Задать вопрос электрику«!

Также читают:

  • Отопление гаража электричеством
  • Как сделать заземление в частном доме
  • Как заменить электропроводку в доме

Общие требования к системе освещения

В большинстве гаражей источником света являются одна-две лампы накаливания или специальная переносная лампа, позволяющая подсветить часть помещения либо автомобиля.

Идеальный гараж освещен равномерно и не имеет темных углов.

  • рабочий стол (верстак с инструментами);
  • полки для хранения;
  • место над капотом машины;
  • вход в гараж.

Подключите осветительные приборы раздельно, чтобы подсвечивать необходимую часть помещения.

Но существуют нормативы, регламентирующие уровень освещенности в помещениях, предназначенных для ремонта, обслуживания транспортных средств и мастерских.

Идеальное освещение – равномерное.

Правильное освещение в гараже: требования и нормы

В СНиПах и ГОСТах указаны минимальные требования. Единица измерения освещенности – люкс. Он является показателем освещенности одного квадратного метра при направленном на него световом потоке в 1 люмен.

  • мойка транспортного средства осуществляется при 150 люксах;
  • ремонт, обслуживание, осмотр транспортного средства при 200 люксах;
  • регулярное использование автомобиля (прогрев, въезд, выезд) – 75 люксов;
  • осмотр дна из ямы проходит при освещенности в 150 люксов;
  • зона для работы с электрическими, механическими приборами – 300 люксов;
  • помещение для кузнечных, столярных, сварочных работ должно быть освещено на 200 люксов;
  • для хранения автомобиля достаточно 20 люксов (примерно одна лампочка);
  • открытые места для размещения транспортных средств (парковки) могут быть освещены на 5 люксов.

У вас имеется техпаспорт на гараж?

Конечно!Пока нет…

Как выбрать лампу дневного света

Всем известны наиболее распространенные виды лампочек:

  • накаливания;
  • энергосберегающие или люминесцентные;
  • галогенные;
  • светодиодные.

Рассмотрим особенности вышеперечисленных источников освещения для гаража.

Лампа накаливания

Популярные лампочки ХХ столетия, которые практически изживаются. Но применение их в гаражном помещении имеет некоторую популярность, связанную с их дешевизной.

Принцип работы лампы накаливания заключается в нагревании вольфрамовой нити. Конструкция довольно проста. Состоит из стеклянной колбы и цокольного основания.

КПД такого устройства является низким, так как лампа выделяет больше тепла, нежели света. Плюс ко всему излучаемый свет далек от природного, что негативно влияет на зрительные органы человека.

Лампы накаливания отличаются недолговечностью. Их срок службы составляет до 1000 часов.

Узнать подробности о световом потоке лампы накаливания можно в тут.

Немаловажными факторами, влияющими на снижение использования таких изделий для освещения в гараже, являются:

  • высокое потребление электроэнергии;
  • низкий показатель безопасности.

Часто перегорание лампочки “Ильича” сопряжено с появлением искр, что может стать причиной возгарания.

Энергосберегающие или люминесцентные

Более современный способ освещения, работа которого основана на явлении люминесценции. Лампы могут быть как линейного вида, так и компактного. Различие лишь в конструкции изделия.

Излучение осуществляется за счет создания электродугового разряда внутри стеклянной колбы, покрытой люминофором. Под действием разряда происходит непрерывное движение молекул инертного газа с примесями ртути, которые выделяют ультрафиолетовое излучение. Это излучение проходит сквозь колбу с люминофором и превращается в свет.

Рекомендуем Вам также более подробно ознакомиться с лампами Уфо.

Характеризуются высокими показателями ресурса работы от 10 000 до 25 000 часов. Имеют высокую световую отдачу: 45 Лм/Вт и выше.

Имеют следующие минусы:

  • не загораются или быстро выходят из строя при частых перепадах напряжения сети;
  • при снижении температуры до -50 градусов имеют способность не зажигаться.

Галогенные

По принципу действия схожи с лампами накаливания, только галогенки характеризуются более высокими показателями излучения. Это связано с тем, что колба изделия заполняется галогенным газом (бром или йод), который дает возможность нагреву нити до максимальных температур.

Показатель рабочего ресурса равен 2000 – 4000 часов. При этом световая отдача равна 17 Лм/Вт.

Для гаражного освещения широко применяются галогенные лампы капсульного или линейного типа. Изделия, которые питаются от постоянного напряжения 12 В, наиболее востребованы для установки в смотровой яме. Они являются безопасными в плане поражения человека электрическим током.

Рекомендуем Вам также более подробно прочитать про светильник аварийного освещения с аккумулятором.

Лампочки чувствительны к перепадам напряжения, поэтому требуют подключения через стабилизатор.

Светодиодные

Имеют низкое потребление энергии из сети, высокий показатель излучения, не требуют подключения стабилизатора. Возможны различные цветовые температуры излучения (от теплого желтого, до холодного – светло синего).

Подробнее о световом потоке светодиодов читайте здесь.

Ресурс работы составляет свыше 50 000 часов. К минусу относится только стоимость. Это изделие относится к разряду «элитных», что отражается на их цене. Также для долговечной и правильной работы лампочки обязательно использование радиатора для светодиода.

Оптимальным вариантом для освещения гаража являются все-таки лампы люминесцентные. Но при условии, что гаражное помещение будет отапливаться в зимний период и не будет проблем со скачками напряжения. В противном случае лучше воспользоваться галогенными потолочные светильники.

Полезные советы

Как подключить освещение в гараже?

Советы следующие:

  • При установке перед входной дверью на улице фонаря, следует смонтировать датчик передвижения. Это даст возможность загораться фонарю только в случае, если к нему будут подходить, что позволит экономить электроэнергию. Вместо такого датчика можно использовать фотореле. Это позволит фонарю включаться лишь в темное время суток.
  • Обязательно необходимо решить вопросы по заземлению электропроводки, чтобы избежать в дальнейшем непредвиденных ситуаций.
  • Следует исключить приобретение дешевых подделок. Лучше переплатить, но купить качественные изделия, эксплуатация которых не будет сопровождаться неожиданными неприятностями.
  • Обязательно все электроприборы должны быть защищены автоматическим выключателем и УЗО, что поможет надежно защитить сеть от возникающих перегрузок, коротких замыканий и утечек тока.
  • Стоит выполнить автономное освещение помещения, для этого нужно подключить светодиодные источники света от аккумулятора, мощность которого 12 Вольт. В этом случае при внезапном отключении электричества, заряженный аккумулятор спокойно будет работать непрерывно до 10 часов.
  • При устройстве системы отопления, можно монтировать люминесцентные лампы, если их нет, то следует приобретать светодиодные лампы.

Все подробности по организации освещения в гараже можно увидеть на видео.

Полезные советы и рекомендации

Уличный фонарь следует оборудовать датчиком движения. Тогда он не будет целую ночь расходовать заряд аккумулятора или накручивать диск счетчика. Нельзя использовать даже малейшую часть проводки без заземления. Крайне опасно экономить на светильниках, УЗО и кабелях. Если ремонтировать машину в гараже не планируется, или это будет происходить лишь изредка, то можно сэкономить, отказавшись от аварийного освещения. Редко бывающим в гараже людям, стоит смонтировать только одну лампу и использовать ее по мере надобности.

Небольшой совет по проводке освещения в гараже смотрите ниже в видео.

Выбор гаражных светильников

Привычные для нас лампы накаливания, или «лампы Ильича», как их еще называют, нежелательно использовать ввиду ряда причин.

  1. У таких ламп крайне низкий КПД, из-за чего большая часть вырабатываемой ими энергии становится теплом, а не светом.
  2. Оставшийся же свет не способен обеспечить комфорт при ремонте автомобиля.
  3. Еще в этом свете преобладает желто-красный спектр, который мешает работе.

Пожалуй, единственным преимуществом таких ламп можно считать простоту принципа работы, в то время как недостатков больше:

  • при перегорании ламп нередко образуются искры, способные вызвать пожар;
  • для работы им необходимо большое количество энергии.

А теперь рассмотрим, какие виды светильников рекомендуются специалистами к использованию в освещении гаража.

Галогеновые лампы

Идеально подходят для гаража, функционируют практически так же, как лампы накаливания, вот только колбу в данном случае заполняют парами брома. Это позволяет вольфрамовой нити лучше разогреваться и, как следствие, давать больше света. Более того, галогеновые лампы характеризуются длительным эксплуатационным сроком (рабочий ресурс достигает 4 тысяч часов).

Люминесцентные лампы

Это стеклянные колбы с электродами, заполненные инертным газом. Их внутренняя поверхность покрывается специальным люминесцирующим составом (люминофором), который светится при ультрафиолете под действием дугового разряда.

Если остановили выбор на этом виде ламп, то советуем купить модели класса IР-65 – в них предусмотрена защита от пыли и влаги, также они работают с низким давлением.

Светодиоды

Светодиоды – новое слово в осветительной технике, имеющее всего один минус – высокую стоимость.

Также отметим, что такие светильники вдвое экономичнее люминесцентных: в них нет вредных для здоровья веществ, а излучаемый свет, по сравнению с галогенками, более живой и насыщенный (даже без использования плафонов).

Подведем итоги. Светодиодные лампы идеально работают при любых условиях. Люминесцентные лампы лучше использовать в отапливаемых гаражах – это сократит затраты на электроэнергию. В холодном помещении желательно установить галогенки.

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

  • Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
  • Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?

https://youtube.com/watch?v=A-y6kev1VOo

Требуемые электроприборы и материалы

Для самостоятельного монтажа электропроводки нужен опыт и квалификация. В отсутствие навыков работы с электричеством заниматься прокладкой электросети запрещается.

Для монтажа электрической сети следует сразу подготовить все необходимое. Для разметки стен нужен уровень и карандаши. На стенах намечаются линии для прокладки кабеля, места для розеток и ламп.

Потребуются перфоратор и шуруповерт (или обычная отвертка).

Кроме этого нужно закупить непосредственно светильники, выключатели, розетки, электрический щиток, ВД(УЗО), провода. Причем розетки и провода выбираются с учетом суммарной мощности электрических приборов. Для расчета необходимо сложить мощности ламп и других приборов, которые будут питаться одним проводом, и по таблице выбрать провод.

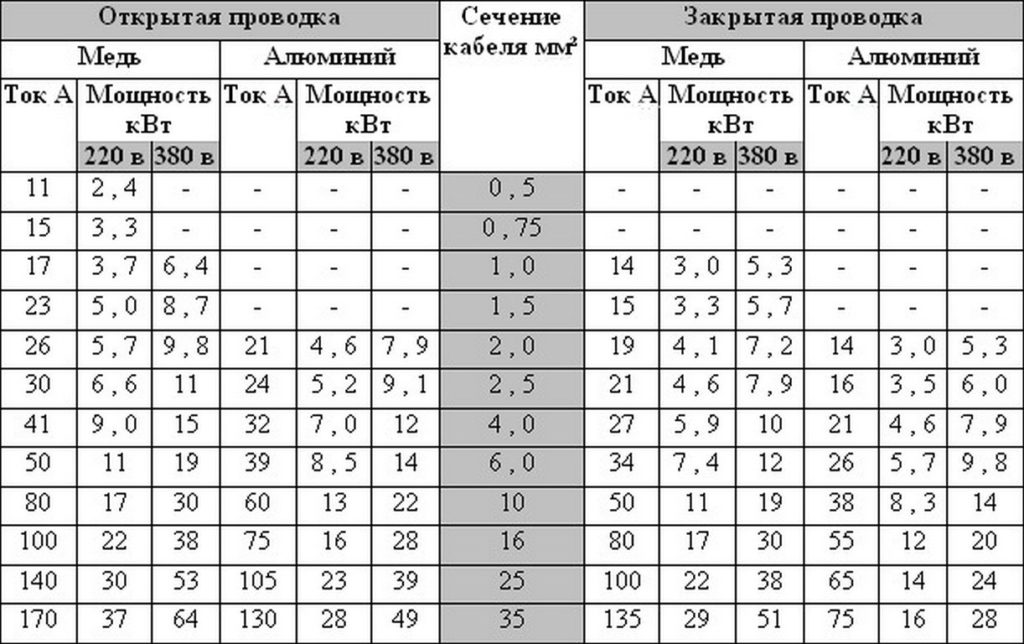

Например, для оборудования суммарной мощностью 3 кВт подойдет медный кабель сечением 1 мм2 или алюминиевый сечением 2 мм2. Провода могут быть скрытыми (под штукатуркой) или наружными (в кабель-каналах и гофрах). В любом случае кабель должен быть защищен от влаги, пыли и механических повреждений. Для закрытой линии проводов можно использовать кабель ВВГ, а для открытой – ВВГнг-LS.

Кабель ВВГ

Если стены оштукатурены, то надежнее сделать скрытую проводку. Если слой штукатурки толстый, то можно в штробу проложить гофру. Это позволит быстро заменять кабель при поломках.

Гофра

Кабель-канал

Минимальное расстояние проводов от нагревательных приборов – 15 см. Поворот проводов разрешено делать под прямым углом на расстоянии 10-15 см от пола и потолка. А минимальная высота для размещения розеток – 60 см от уровня пола.

Мощности в гаражах, если вы не используете его просто для хранения машины, довольно высокие. Для пожарной безопасности стоит в качестве общего выключателя использовать автомат с небольшим номинальным током защиты.

16-амперный автомат

Локальную подсветку можно оснастить обычными выключателями. Все выключатели лучше монтировать на главном распределительном щитке. В нем же размещается понижающий трансформатор с отдельным выключателем для низковольтного освещения смотровой ямы.

Все линии проводов заводятся на общий автомат и ВД (выключатель дифференциальный, он же УЗО) с током утечки 10 -15 мА. ВД отключает сеть при появлении тока утечки, например, при попадании человека под напряжение.

Автомат и ВД можно заменить одним устройством: дифференциальным автоматом. Ток утечки: 10-15 мА.

Дифференциальный автомат с током срабатывания 16 А и током утечки 10 мА.

Освещение для неотапливаемой мастерской гаража

Удобно оборудованную мастерскую в гараже приятно иметь каждому автолюбителю. Она может быть небольшой и ограничиваться шкафом для хранения инструментов для работы в яме, а может представлять собой несколько рабочих зон. Например, зона стеллажей, свободная для рабочих манипуляций площадь, зона с верстаком.

Особенность мастерской гаража в том, что она обычно неотапливаемая. Конечно, некоторые умельцы устанавливают здесь небольшие печки, но это скорее исключение из правил. При выборе концепции освещения мастерской гаража, при подборе видов ламп необходимо учитывать эту специфику.
