Собираем самостоятельно привод для откатных ворот

Мастер-класс по созданию автоматических ворот

Предлагаем вашему вниманию самостоятельную сборку откатного привода для ворот. Здесь будем использовать реечную передачу. На редукторном вале крепим металлическую звезду из-под велосипеда или мотоцикла. При выборе цепи необходимо соблюдать диаметр звеньев. Они должны плотно прилегать к поверхности звезды.

Далее фиксируем её по всей длине ворот в горизонтально положении. При запуске механизма звездочка начинает перемещаться по звеньям, тем самым обеспечивая открывание или закрывание системы. Для фиксации двигателя с передачами необходимо заранее сделать металлическую раму. Эта конструкция позволит правильно расположить основной элемент откатного механизма.

Для плотной фиксации редуктора и трансмиссионного двигателя, применяют специальные крепежные болты и гайки. Наличие отверстий продолговатой формы, позволяет регулировать положение мотора в процессе эксплуатации.

Следующим этапом, будет установка цепи на одну из частей воротной конструкции. Опытные профессионалы рекомендует фиксировать её по направляющей рельсового механизма. В процессе частого использования необходимо следить за чистотой на поверхности цепи. В её отверстиях может собираться пыль или мелкий мусор, который затрудняет рабочий процесс.

Избавиться от этой неприятности поможет резиновая или пластиковая насадка-ролик. Она имеет крепление в виде буквы П. При движении цепи ролики начинают двигаться на одном уровне со звездой, тем самым предотвращая попадание мелкого мусора в трансмиссионные пути.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Крепление верхнего и нижнего уловителя

Уловитель

Чтобы закрепить нижний и верхний уловитель, вам нужно закрыть ворота до упора. На столбе отметьте места, где кончается рама ваших ворот. В этом месте, сверху и снизу, нужно закрепить закладные, к которым и будут крепиться уловители. В зависимости от закладных, крепить их можно при помощи сварки или болтовых креплений.

Уловители будут смягчать контакт рамы ворот с опорными роликами, а также сводить до минимума расшатывание конструкции при сильном ветре. Нижний уловитель еще служит для уменьшения провисания рамы, которое может появиться после долгой эксплуатации ворот. В конце проверьте правильность установки ваших ворот. Откройте и закройте их несколько раз, убедитесь в плавности и ровности хода.

Выбор и расчёт материалов с фурнитурой

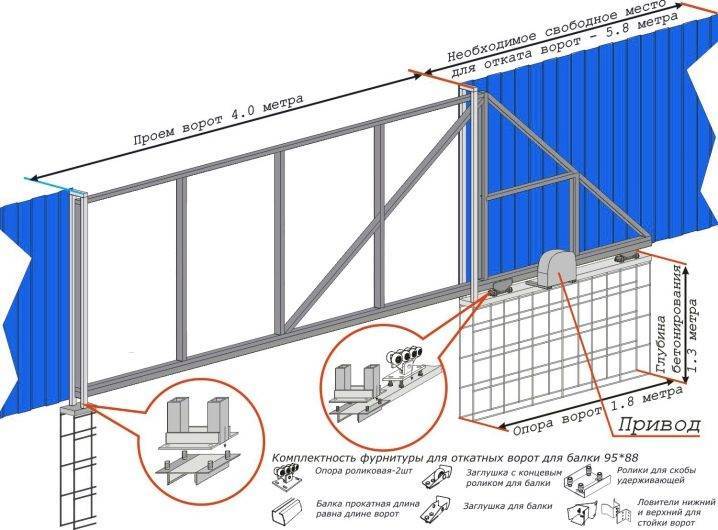

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b 2 +a 2 √1800 2 +1865 2 =2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют профнастил. Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м 2 . Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м 3 бетона.

Необходимый инструмент

• Сварочный аппарат, желательно полуавтоматический.
• Болгарка с отрезным и шлифовочным дисками.
• Шуруповёрт или клёпочник.
• Молоток, рулетка, маркер белый.
• Бетономешалка, штыковая и совковая лопаты.
• Защита для глаз и рук.

Крепление верхнего и нижнего уловителя

Уловитель

Чтобы закрепить нижний и верхний уловитель, вам нужно закрыть ворота до упора. На столбе отметьте места, где кончается рама ваших ворот. В этом месте, сверху и снизу, нужно закрепить закладные, к которым и будут крепиться уловители. В зависимости от закладных, крепить их можно при помощи сварки или болтовых креплений.

Уловители будут смягчать контакт рамы ворот с опорными роликами, а также сводить до минимума расшатывание конструкции при сильном ветре. Нижний уловитель еще служит для уменьшения провисания рамы, которое может появиться после долгой эксплуатации ворот. В конце проверьте правильность установки ваших ворот. Откройте и закройте их несколько раз, убедитесь в плавности и ровности хода.

Как выбрать правильно двигатель для привода

От выбора «правильного» двигателя будет во многом зависеть и удобство эксплуатации ворот, и общая надежность всей системы

Здесь придется принимать во внимание ряд факторов. К примеру, если на участке применяется трехфазное питание, то рекомендуется применять, соответственно, трехфазный мотор, который использует соединение своих обмоток «звездой»

Такой выбор позволит, с одной стороны, избежать многих проблем при запуске мотора, а с другой – по максимуму использовать его мощность.

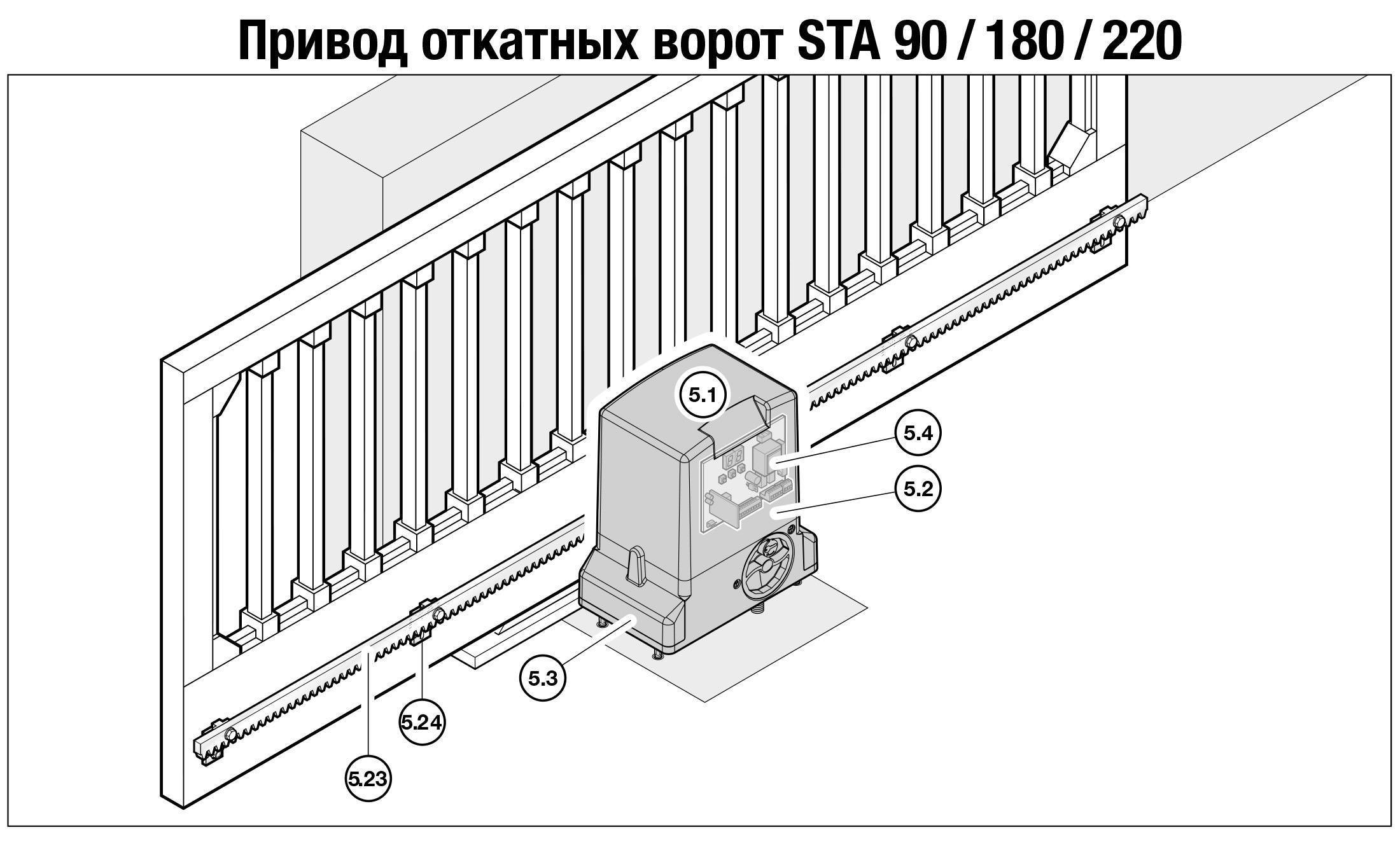

Привод для автоматизации откатных ворот.

Однако, если на участке нет трехфазного напряжения, то придется применять конденсаторный однофазный движитель. Это может послужить причиной некоторых недостатков в пусковом моменте, но все же лучше, чем ничего.

Рекомендуется выбирать мотор в мощностном диапазоне от 1 200 до 2 500 ватт. Выбор здесь зависит во многом от того, насколько велика масса полотна ворот. Соответственно, чем массивнее ворота, тем двигатель большей мощности им и потребуется.

Что касается частоты вращения вала, то здесь все наоборот: чем меньше, тем лучше. К примеру, отличным выбором послужит мотор на 6 или 12 полюсов при частотах вращения на 1 000 или на 500 оборотов в минуту соответственно. Это обусловлено необходимостью избежать повышенного передаточного числа на редукторе. Кроме того, выбор мотора с меньшим количеством оборотов позволит понизить нагрузку на вал.

В зависимости от диаметра приводного колеса, частота его вращения может составлять от 80 до 100 оборотов за одну минуту. Данную величину нужно принимать как выходную для крутящего момента редуктора. При этом вращающийся момент входной должен быть равным частоте оборотов мотора. Рекомендуется применять одноступенчатый редуктор, оснащенный червячной передачей.

Как правильно подобрать привод для откатных ворот?

Если вы отдали предпочтение именно откатным воротам, то для полного удобства можно сделать их автоматическими. Установить привод для откатных ворот можно самостоятельно

Перед тем как приступить к этому процессу, нужно обратить внимание на один очень важный момент. Привод для откатных ворот следует устанавливать своими руками только на ворота, которые идеально ходят

Если они двигаются со скачками или нужно прикладывать значительные усилия для их движения, устанавливать автоматику не имеет смысла. В скором времени она просто перестанет функционировать. Если вы правильно установили, используя хорошую фурнитуру для откатных ворот, а также ровно выставили ворота, можно смело приступать к установке привода.

Параметры выбора

Как правильно подобрать привод для откатных ворот? Прежде всего, нужно понимать, что большую роль играют климатические условия нашей страны. Иностранные производители эл. приводов не всегда учитывают необходимые для нашей страны характеристики автоматики. К примеру, в Италии и России конструкция раздвижных ворот разнится между собой, температура воздуха тоже ведет себя по-разному.

Следует рассмотреть, что входит в комплект эл. привода для откатных ворот. Самая главная составляющая – двигатель. Стоит помнить, что чем мощнее двигатель, тем больше электроэнергии он будет потреблять, находясь даже в режиме «ожидания». Лучший вариант – двигатель переменного тока с напряжением 220 Вольт.

Существуют двигатели 24 Вольт, но они более громоздкие и требуют установки дополнительного трансформатора, который, опять же, потребляет немало электроэнергии. Измерения показали, что даже самый дешевый привод для откатных ворот, находясь в режиме ожидания, «съедает» сто с лишним киловатт. Самые мощные эл. приводы потребляют в 10-15 раз больше!

Большинство эл. приводов с маленькой мощностью двигателя не выносят скачков напряжения, особенно когда оно пониженное, и выходят из строя. Поскольку напряжение скачет довольно часто, лучше использовать стабилизаторы напряжения. Это поможет уберечь автоматику от поломок.

Как ни крути, мощность привода для откатных ворот является главным показателем. Чем она больше, тем легче ворота будут открываться при сильном ветре или морозе. Недорогие модели эл. приводов не могут обеспечить высокую мощность, поэтому не нужно слепо верить тому, что пишут на упаковке.

Замеры можно совершать своими руками при помощи токовых клещей. Высокая мощность качественного эл. привода позволит сдвинуть даже примерзшие ворота. Еще один момент – чем тяжелее и массивнее ваши ворота, тем мощнее должен быть привод для откатных ворот.

Качество и мощность эл. привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных немецких производителей.

Подготавливаем закладной элемент

Закладная

Для того чтобы сделать закладной элемент, вам понадобятся:

• швеллер шириной 18–20 см (его можно заменить уголком тех же размеров);
• арматура Ø 12–15 мм;
• сварочный аппарат.

Установка закладной

Закладочный элемент – это конструкция из швеллера и арматуры, которая в будущем устанавливается в траншею и будет забетонирована. Возьмите металлический швеллер и обрежьте его на длину всей траншеи. Если она 2 м, то швеллер должен быть длиной 2 м. После чего к нему надо приварить арматуру, чтобы образовался металлический каркас. Длина прутьев арматуры должна быть больше глубины траншеи на 5–10 см, чтобы ее можно было утопить в грунт. Как именно вы будете приваривать арматуру, зависит от вас, каких-то ограничений здесь нет, ее можно проваривать с шагом в 15 см. Главное, чтобы каркас был прочным, имел вертикальное основание, которое соединяется перемычками.

Вместо арматуры вы можете взять другой вид изделий из металла, к примеру, уголки.

После того как каркас готов, его можно устанавливать в траншею. Но перед этим дно траншеи следует засыпать песком или мелким щебнем и утрамбовать его, сделав подушку для фундамента высотой 5 см. Утопите арматуру так, чтобы поверхность швеллера была заподлицо с дорожным покрытием. При помощи строительного уровня выставите каркас идеально ровно. Если с какой-либо стороны образуется сильный перекос, выньте каркас и досыпьте в то место песка. Если закладная будет выставлена неровно, это будет препятствовать правильному передвижению ворот.

На одном уровне с дорогой

Фундамент должен быть на одном уровне с дорогой. Дорожный просвет может составлять не больше 5 см, чтобы в зимний период у вас не возникали проблемы с использованием.

Подготовка

Перед приобретением ворот, изготовленных компанией Doorhan, необходимо провести их тщательный анализ и подготовительные работы в месте установки.

Зачастую пригаражной территории бывает недостаточно для установки полюбившегося типа ворот. Необходимо правильно оценить ситуацию (сделать расчеты и замеры всех параметров, уточнить, как будет выглядеть конструкция в сборке).

В начале работы следует замерить высоту потолка (каркас крепят к нему) в гараже, а также глубину строения. Затем измеряют, насколько широки простенки. После нужно выяснить, каково расстояние между верхней точкой гаражного проема и крышей (может быть не более 20 см).

Проем проверяется на отсутствие дефектов. Трещины и неровности следует устранить, замазав их раствором, а после выровнять все неровности штукатуркой. Делать это следует с двух сторон проема – внешней и внутренней. От качества подготовленного основания будет зависеть весь дальнейший комплекс работ.

В состав комплекта входят следующие механизмы: наборы деталей для крепления и направляющих профилей; торсионный двигатель; сэндвич-панели.

Самостоятельно установить приобретенные ворота, натянуть тросы, программировать автоматику можно при наличии инструментов:

• рулетки и набора отверток;
• строительного уровня;
• дрели с набором сверл и насадок;
• клепального инструмента;
• молотка;
• гаечных ключей;

• электролобзика;
• ножа и пассатижей;
• шлифовальной машинки.
• маркера;
• приспособления для крепежа профилей;
• шуруповерта и бит к нему;
• набора гаечных ключей;
• инструмента для накручивания витков пружины.

Одетым надо быть в спецовку, защитные перчатки и очки.

Все монтажные, сварочные работы, а также электрические подключения проводят только исправными электроинструментами.

Изготовление основных узлов самостоятельно

Актуаторы для привода делаются из подручных материалов

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

• редукторные электрические двигатели с усилием свыше 120 Н;
• подъемники стекол на машине;
• домкраты винтового действия;
• отрезки квадратной трубы;
• два актуатора (поступательных устройства) спутниковой антенны.

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

• больше 15 см — рычажный;
• до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Конструкция привода

Прежде чем приступить к изготовлению привода, следует понимать его конструкцию. Привод для раздвижных ворот состоит из следующих деталей:

• двигатель;
• редуктор (преобразователя вращения);
• узел управления.

Это основные механизмы, которые приводят в движение полотно, при этом источником тяги выступает электродвигатель.

Внешний вид.

Есть два варианта передачи тяги:

• звездочка и цепь;
• прижимной ролик.

При наличии трехфазного напряжения отлично подойдет двигатель со звездочной обмоткой, что позволит использовать максимальную мощность мотора. При отсутствии трехфазного напряжения можно использовать однофазный двигатель, но при этом следует быть готовым к тому, что пусковой момент будет иметь недостатки из-за низкой мощности.

При выборе двигателя необходимо учитывать следующие параметры:

Размер створки полотна. Чем массивнее полотно, тем более мощный двигатель должен быть установлен.
Интенсивность использования конструкции. Домашние ворота используются всего несколько раз в день. Даже самый маломощный мотор сможет обеспечить движение ворот при интенсивности их эксплуатации 5-6 раз в час.
Материал шестеренок редуктора

На этот показатель следует обратить внимание, поскольку при использовании двигателя высокой мощности пластиковые шестеренки-редукторы быстро выйдут из строя.
Частота вращения 500-1000 оборотов в минуту.

Для установки отлично подойдут трехфазные электродвигатели A100L8 или однофазные марки АИРЕ 80.

Двигатель A100L8.

АИРЕ 80.

Выбирая преобразователь для самодельного привода сдвижных ворот, следует акцентировать внимание на важные моменты:

1. Выходной вращающийся момент должен составлять около 80–100 оборотов в минуту.
2. Скорость вращения мотора должна совпадать с входным крутящим моментом преобразователя.

Преобразователи с полимерными шестернями быстрее выйдут из строя, чем со стальными, поэтому при выборе необходимо обратить особое внимание на эти детали

Экономия на монтаже

Тем, кто решил не экономить до немыслимых приделов и не мучитьcя изобретением давно уже существующих инженерных решений, а решил приобрести набор существующих агрегатов систем автоматического открытия ворот и смонтировать их самостоятельно можно посоветовать обратить внимание на следующие моменты:

мощность двигателя должна соответствовать такому параметру, как вес ворот мощность привода должна соответствовать весу ваших ворот (чем тяжелей ворота, тем мощней привод). При этом достаточно помнить, что маломощный мотор в 300 Вт достаточен для передвижения ворот весом в 800 Кг;
автоматика также выбирается также в зависимости от часто использования. Если предполагается не более 10 открытий-закрытий в день – то достаточно бытовой автоматики;
тип блока управления может быть внешним или встроенным. Это, по большому счету, зависит от ваших предпочтений;
электромеханический привод

Приобретая обратите внимание, из чего изготовлены шестерни редуктора. Не стоит покупать те, где используются шестерни из пластмассы

Если вы планируете использовать свою конструкцию несколько лет – покупайте агрегат, в котором работают шестерни из стали;
для подачи команд нужно будет приобрести брелок дистанционного управления. Выбор зависит от того расстояния, с которого вы хотите управлять вашими воротами;
следующим приобретением станет приемная антенна, как правило 433,92 Mgz;
фотоэлементы безопасности, они предотвратят закрытие ворот в том случае, если в проеме ворот находится ваш автомобиль ли вы сами;
для передачи вращения ведущей шестерни на двигателе на движущуюся створку ворот нужно будет приобрести зубчатую рейку;

• по желанию можно установить сигнальную лампу, которая будет сигнализировать о режиме работы автоматики;
• для разблокировки редуктора нужно приобрести специальный ключ. Приобретя все вышеперечисленное останется только смонтировать вышеназванное согласно инструкции сборки, которых немалое количество в интернете;

Как же все-таки установить автоматику?

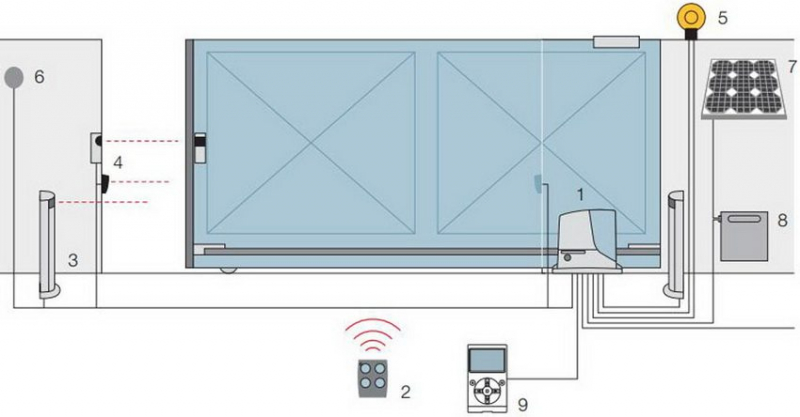

План автоматизации откатных ворот:

• Выбор места
• Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
• Установка автоматики

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.

Крепление зубчатой рейки

Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.

Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой. Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.

Установка концевых выключателей

Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».

Подключение привода

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

Установка фотоэлементов безопасности

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.

Подключение сигнальной лампы

Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.

Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.

Элементы и комплектующие ворот

Элементы и комплектующие

По сути, имея все необходимое для выполнения работ, вам будет нетрудно установить ворота. Особо глубоких знаний в строительстве вам не потребуется, достаточно базовых знаний, материала и следования рекомендациям специалистов.

Для работ вам понадобятся расходные материалы, но основная и важная часть элементов – фурнитура, отвечающая за движение ворот. Она состоит из:

• роликовой тележки или каретки (2 шт.);
• нижнего и верхнего уловителя;
• направляющей П-образной балки;
• зубчатой рейки;
• съемного концевого ролика;
• верхнего фиксатора с роликами;
• пластины для фиксации роликовой тележки.

Обращайте внимание на качество

При выборе качественной фурнитуры обращайте внимание на проверенных производителей, учитывая цену и качество изделий. Также можно обратиться за помощью к профессионалам, которые помогут выбрать наилучший вариант

Гораздо проще купить уже готовый комплект ворот со всеми необходимыми элементами, который нужно только собрать и установить на место. В нем есть специальная инструкция по монтажу, благодаря которой вы легко сможете сделать все необходимые работы.
