Свайный фундамент под гараж: планируем и делаем

Как сделать поэтапно своими руками?

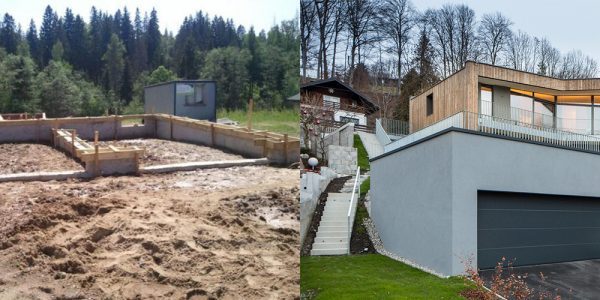

Чаще всего своими руками делают ленточный фундамент, поэтому лучше всего использовать в качестве примера его.

Разметка

Гараж не предполагает сложной конструкции. Нужно разметить классический прямоугольник. С этим должен справиться любой, кто учился в обычной школе.

Углы отмечаются колышками. Сначала вбиваем первый, от него отменяются другие углы. Чтобы убедится, что углы получились равными 90°, измеряем диагонали. Если они равны, углы получились прямые.

Между колышками туго натягивается шпагат или леска. Она может отмечать как внешнюю, так и внутреннюю границу ленты. Лучше отмечать внутреннюю, т.к. грунт обычно выбрасывают снаружи участка.

Опалубка

После того, как грунт выбран на нужную глубину, насыпают подушку из песка, тщательно утрамбовывая ее. Теперь устанавливают опалубку.

Для нее берут фанеру, листы ДСП или тонкую обрезную доску (обычно достаточно дюймовки). Щиты сколачиваются на земле и потом опускаются в траншею.

Фиксируются они с помощью колышков, вбитых с внешней стороны в грунт. Между собой на углах щиты сколачиваются, также они прибиваются к колышкам.

В верхней части между щитами устанавливаются распорки. Они нужно для того, чтобы бетоном щиты не выдавило наружу и стены получились вертикальными.

На дно опалубки укладывается слой рубероида для гидроизоляции. Также им закрываются деревянные стены. Это нужно для того, чтобы вода из бетона не вытекала через щели и не впитывалась песком.

Уже в опалубке устанавливается арматурная сетка.

Как залить бетоном?

Для гаража достаточно бетона марки М200 или М300. Заливку можно выполнить поэтапно, приготавливая порции бетона в бетономешалке.

Пример заливки бетона в ручную.

Но лучше заказать бетон на заводе. Его привезут в миксере. Благодаря специальному лотку бетон подается в любую точку фундамента, что ускоряет и упрощает распределение материала по опалубке. Одномоментная заливка делает основание более монолитным и прочным.

Пример заливки бетона при помощи автомобиля.

Заливку производят при температурах +15 до + 25°C. Если она ниже, то требуется добавлять в бетон специальные морозостойкие добавки или подогревать опалубку.

Если стоит жара, то после заливки нужно опалубку закрыть толстым полиэтиленом, периодически поливая его водой.

Благодаря полиэтилену влага из раствора не будет улетучиваться. При этом вода, политая сверху, испаряется на солнце, охлаждая бетон.

Гидроизоляция

Гидроизоляция защищает сооружение от проникновения влаги, разрушающе воздействующий на строительные материалы.

На верхний поверхность фундамента обязательно наносят слой битумной мастики или расстилают рубероид. Это нужно, чтобы стены не забирали влагу из фундамента.

Внешние стены фундамента также защищаются с помощью обмазки из горячим битумом или холодной мастикой. Особенно важна такая изоляция, если грунтовые воды находятся высоко.

Еще один обязательный элемент – отмостка. Она должна быть по ширине не меньше 1,2 м. Ее задача – отводить от стен воду, стекающую с крыши и по стенам во время дождя.

Проблема воды в том, что, попадая в малейшие трещины бетона, она зимой замерзает, расширяясь в объеме.

В результате происходит быстрое разрушение даже прочного камня. Кроме того, повышенная влажность в гараже приводит к тому, что находиться в нем становится некомфортно, а металлические детали автомобиля быстро ржавеют, как и инструмент.

Закладка основания из других материалов

Существует ряд нетрадиционных фундаментов для гаража:

1. Дорожные плиты – используются как замена фундаменту из плиты.
2. ФБС – заменяют монолитную ленту, но ленту заливать все равно нужно, зато стены фундамента возводятся быстро и обходятся дешевле монолитных.
3. Шпалы – хорошо подойдут как основание для деревянных конструкций, деревянные благодаря пропитке долговечны, шпалы из бетона подойдут для стен из пенобетона.
4. Покрышки – на них устанавливается балка, служащая основанием стен из легких материалов, хорошо подходят для сейсмоопасных районов, т.к. не боятся толчков.

Производство работ собственными силами

И вот наконец-то в вашем распоряжении полный комплект документов со всеми характеристиками и чертежами будущего фундамента. Вы уже знаете примерную стоимость и желаете сэкономить.
Как же это сделать? Как обойтись преимущественно ручным трудом, не привлекая технику?
Для ответа на этот вопрос рассмотрим наиболее распространенные способы устройства фундамента без лишних затрат.

Свайно-ростверковый

Те, кто решил самостоятельно произвести работы по устройству свайного фундамента, часто выбирают этот метод. Он даёт альтернативу. Можно приобрести готовый ростверк, собираемый из железобетонных блоков.

Применяем свайно-ростверковый метод

Итак:

• Однако в этом случае не обойтись без привлечения подъёмной техники, а можно потерпеть усталость, неминуемо возникающую от многих часов кропотливого труда на стройплощадке, соорудить арматурную конструкцию и залить её бетоном.
• Основной недостаток метода в наличии зазора между почвой и гаражом. Но без него никак нельзя. По технологии монолитный ростверк нельзя опускать ниже 30 см от поверхности грунта, так как почва в период пучения поднимется на 15 см.

Свайно-ленточный

Благодаря доскональной изученности данного способа он давно завоевал популярность среди заказчиков. Применяется в случае избыточной водонасыщенности почвы.
Следуя проекту, под землёй сооружаются сваи, крепящиеся затем к ленточной основе.Применение этого способа даёт неоспоримые преимущества:

Использование свайно-ленточного метода фундамента

• В итоге получается полноценный цоколь здания, исключающий «гуляние ветра» под ростверком;
• Существенная экономия.

Свайно-винтовой

Свайно-винтовой метод отличается от других быстротой. Подготовительные работы заключаются в основном в точной разметке участка и определении места установки свай, смонтировать которые можно самостоятельно с помощью ключа или штанги, если их длина не превышает 1 м.

Свайно винтовые сваи

Итак:

• Специалисты в строительной области по достоинству оценили свайно-винтовое основание. Не последнюю роль в этом играет качественный расходный материал, то есть сами винты.
  Особую популярность имеет продукция немецкой фирмы «Krinner», постоянно улучшающей качество выпускаемых элементов, приспособленных к различным типам зданий и видам почв.
• Винтовые сваи с лёгкостью устанавливаются практически в любом грунте, кроме скального. А в условиях крайнего севера и вечной мерзлоты для обустройства фундамента они просто незаменимы, так как значительно упрощают строительство и снижают финансовые затраты. При этом обеспечиваются все нормы безопасности.

Для наглядности рассмотрим простейший пример строительства стандартного деревянного гаража с основанием на винтовых сваях со следующими заданными параметрами:

• Размеры коробки – 4×6×3,5;
• Площадь сечения деревянного бруса – 150×150;
• Максимальная глубина промерзания грунта – 1 м (значит, длина свай должна быть не менее 1,2 м);
• Сумма всех нагрузок, включая ветровую, динамическую, а также вес гаража вместе с машиной – 19,5 т.

Учитывая, что шаг для установки свай должен быть 1,5-2,5 м, вычисляем необходимое количество винтовых свай. В данном случае должно быть 9-12 свай. Разделим их количество на общие нагрузки и таким образом определим параметры данных элементов.
Фундамент для дома с гаражом за частую приходится делать именно свайный. Ведь здесь нагрузка достаточно большая и требуется сделать все надежно и качественно. Поэтому свайный фундамент под двухэтажный гараж будет оптимальным вариантом.

Основные недостатки

Несмотря на массу преимуществ, у данной технологии строительства гаража есть и важные минусы. Они также обусловлены особенностями свайно-винтового основания под здание.

К самым важным недостаткам относятся:

• Ограниченная сфера использования винтовых свай. Они могут применяться в качестве фундаментной основы под лёгкие каркасные строения. Поэтому соорудить гараж из кирпича не получится или бетонных плит.
• Сваи нельзя устанавливать в некоторые типы почвы. Способ не подходит для строительства на скалистом участке. Каменные породы не позволят заглубить сваи на достаточную глубину.
• Невозможность обустройства подвала и смотровой ямы.
• Металл, из которого изготовлены сваи, постепенно разрушается из-за коррозии. Изделия имеют антикоррозионное покрытие, но оно может повредиться при заглублении в грунт.
• В заболоченной местности сваи могут начать шататься, особенно весной из-за оттаивания грунта. Это негативно влияет на надёжность и безопасность гаража.

Многие риски можно полностью исключить при условии правильного монтажа конструкции

Важно сделать не только надёжный фундамент, но и усилить само строение. Особенно важно правильно обустроить пол, для чего применяют прочный швеллер

Если конструкция получится цельной, она будет устойчиво стоять на свайной основе.

При подобных особенностях грунта самым эффективным решением является проведение строительства на свайном фундаменте.

Сваи для фундамента бывают прямоугольные, пирамидальные, круглые, цельные или пустотелые. Материал для их изготовления – железобетон, бетон, дерево, металл.

Так же свайная конструкция отличается механизмом защиты от колебаний, которая устанавливается сверху.

Существующие варианты установки:

• подпорные сваи. Стоят на твердом грунте на большой глубине заглубления. Технология характеризуется полным отсутствием усадки;
• висячие сваи. Используются при невозможности достичь твердого грунта. Крепко вбиваются в подвижный слой и удерживаются силами трения.

• буро-забивные сваи. Устанавливаются в предварительно вырытые ямы;
• сваи с забивными элементами. Заостренные сваи забиваются спецустановкой, предназначенной для этих работ;
• винтовые сваи. Ввинчиваются в грунт подобно громадному шурупу автоматическим способом или вручную.

В чем преимущества и в каких случаях их устанавливают?

1. Из всех перечисленных методов установки свайного фундамента самым скоростным является свайно-винтовой.

Для проведения работ совершенно не требуется подготовки пред вкручиванием свай в землю.

Если длина свай не более метра, их можно завинтить вручную штангой или ключом.

Применение в свайно-винтовом методе высококачественных свай от надежных производителей очень высоко ценится специалистами по строительству.

Например, немецкая фирма Krinner выпускает большое количество элементов улучшенной формы, адаптированной к различным фундаментам и почве.

Подобные сваи применяются практически везде, их без труда монтируют даже в условиях многолетней мерзлоты, что обеспечило им большую популярность на крайнем севере.

Какой фундамент выбрать?

Выбор типа фундамента – задача нетривиальная. Приходится балансировать между своими желаниями и финансовыми возможностями.

В любом случае фундамент должен быть надежным, устойчивым, монолитным. От этих его особенностей зависит долговечность, прочность и функциональность гаража.

Есть несколько правил, опираясь на которые, легче сделать выбор:

• Для участков с непрочной болотистой почвой, при высоком уровне подземных вод, не стоит устраивать подвал и смотровую яму – слишком сложно будет не допустить их затопления. В этом случае используйте сваи или заливайте плиту.
• Для зоны вечной мерзлоты подойдут только сваи или плита. При этом, если вы выбрали плиту, то ее обязательно нужно утеплять. В противном случае тепло от фундамента будет медленно растапливать лед и гараж начнет проваливаться в землю. Иногда за несколько лет такое помещение полностью уходит под землю. Если вы остановились на свайном варианте, то для теплоизоляции между полом гаража и уровнем грунта должно оставаться пространство хотя бы в 20 см. Щель лучше заделать по периметру завалинкой из досок. Они устанавливаются в 2 ряда, между которыми засыпается грунт, шлак, керамзит или устанавливается любой утеплитель. Это нужно, чтобы устранить продувание из-под пола.
• Для участков с перепадами высот лучше всего использовать свайный фундамент с верхней обвязкой из железобетона.
• Если не планируется устройство подвала или смотровой ямы, то лучше всего или мелкозаглубленная плита, или сваи.
• Самый бюджетный вариант – винтовые сваи. К нему можно прибегнуть, если гараж очень нужен, а лишних денег нет.
• Если подвал нужен, то лучше всего подойдет заглубленный ленточный фундамент. Также подойдет заглубленная плита, но ее строительство обойдется как минимум в 3 раза дороже.

Полезные рекомендации

Не следует чрезмерно экономить на количестве свай, особенно если здание возводится на неустойчивом грунте. Закупать сами изделия нужно только у проверенных производителей, поскольку часто встречается брак, который может стать причиной полного разрушения постройки

Особое внимание следует уделить целостности металла и качеству антикоррозионного слоя

Перед возведением гаража нужно разработать детальный проект, учитывающий все особенности местности и последующей эксплуатации. Зачастую требуется анализ почвы, чтобы определить оптимальный размер и вид винтовых свай. Их прочности должно быть достаточно для предполагаемой нагрузки.

Если планируется сооружение капитального здания для длительной эксплуатации (как минимум несколько десятилетий), обязательно нужно прокладывать швеллеры. Основание можно сделать и не полным, установив сваи только по периметру. Такой гараж получится менее прочным и долговечным, но более дешёвым и с возможностью обустройства смотровой ямы.

Вывод:

В целом гараж, возведённый на основании из винтовых свай, является надёжным, практичным и долговечным сооружением. Сваи гарантируют надёжную защиту от пучения грунта. Благодаря этому срок службы составит не менее нескольких десятков лет. При необходимости всегда можно провести даже полную реконструкцию объекта.

Факторы, определяющие глубину заложения фундамента

При выполнении расчетов глубины фундамента под гараж важно принимать во внимание следующие факторы:

Глубина фундамента

• Тип грунта.
• Материал, используемый при возведении стен.
• Уровень промерзания почвы.
• Глубина залегания грунтовых вод.
• Конструктивные особенности строения.

Каждый параметр, учитывающийся при расчетах, следует изучить очень внимательно.

Тип грунта на строительном участке

Любому строителю известно, что прочное и надежное основание можно построить только на твердом устойчивом грунте. Из этого следует, что тип грунта является основным фактором, влияющим на глубину заложения фундамента под гараж.

Крупнообломочные, щебневые, гравийные грунты, а также песчаная почва можно назвать достаточно устойчивыми, поэтому подошва фундамента может располагаться на глубине 80 см.

Грунтовые и сезонные воды

Рассчитывая глубину фундамента под гараж, важно принимать во внимание уровень залегания грунтовых вод. Они размывают бетонное основание, в результате чего появляются трещины в толще фундамента, он постепенно деформируется и разрушается. Поэтому нижняя часть фундамента под гараж должна находиться выше уровня грунтовых вод примерно на 50 см

Поэтому нижняя часть фундамента под гараж должна находиться выше уровня грунтовых вод примерно на 50 см.

Сезонные природные осадки, в частности талые и дождевые воды, также отрицательно воздействуют на фундамент. Для устранения этой проблемы обустраивают дренажную систему, которая отводит от фундамента поверхностные воды. Читайте более подробно о дренаже плитного фундамента.

Промерзание грунта

При расчете фундамента под гараж учитывается глубина промерзания грунта. Этот параметр имеет определенное значение для каждого региона. Точный расчет проводится следующим образом: из специальных таблиц берут данные об уровне промерзания грунта для определенной местности и добавляют к этому значению 20%. К примеру, почва в регионе промерзает на глубину 1,2 метра, следовательно, фундамент закладывают на глубине: 1,2+20%=1,44 метра. Округляя полученное значение в большую сторону, получаем, что для данной местности глубина заложения фундамента составляет 1,5 метра.

Из выше сказанного можно сделать вывод:

Уровни промерзания грунта

• Глубина фундамента под гараж на участке с глинистым грунтом и близком расположении грунтовых вод должна быть не меньше 1,5 метра.
• На участках с преобладающими песчаными или гравийными почвами фундамент закладывают на глубину 0,5-0,8 метра.
• Если грунтовые воды на участке строительства залегают достаточно низко, а почва промерзает на незначительную глубину, подошву фундамента располагают на 0,3-0,4 метра ниже уровня земли. Однако при этом нельзя забывать о песчано-гравийной подушке под фундамент, высота которой должна составлять около 0,4 метра.

Материал, используемый для строительства стен

При выполнении расчетов глубины фундамента нельзя забывать о материале, из которого планируется изготовить стены гаража.

Основательные кирпичные или бетонные стены оказывают на фундамент значительное давление, следовательно, подошва фундамента должна быть заложена на достаточной глубине.

Выбор материала для стен гаража

Под легкие металлические сборные конструкции достаточно возвести обычный мелкозаглубленный фундамент

При этом следует не забывать о таком важном моменте, как утепление мелкозаглубленного фундамента

Конструктивные особенности гаража

Глубина фундамента под гараж также определяется наличием подземных строений и их размером.

При строительстве подвального помещения или смотровой ямы необходимо заглубить подошву фундамента ниже пола подземных строений на 50 см.

Особенности конструкции гаража

Также следует принимать во внимание планируемое расположение коммуникаций. В этом случае основание фундамента должно располагаться ниже входа коммуникационных систем в строение, что помогает избежать давления на линии

Строительство свайного фундамента под гараж своими руками

Свайное основание под гараж можно возвести с привлечением профессиональных строителей. В этом случае результатом будет надежный фундамент, выполненный по всем правилам. Однако стоимость такого основания будет достаточно высокой. Если построить свайный фундамент самостоятельно, прислушиваясь к советам и рекомендациям опытных мастеров, то можно возвести не менее прочное и качественное основание с минимальными затратами.

Подготовительный этап

Любые работы начинаются с подготовки материалов и инструментов. Для строительства свайного   фундамента под гараж необходимо наличие таких инструментов:

• Лопата.
• Отвес и строительный уровень.
• Рулетка.
• Карандаш или маркер.
• Рычаг для завинчивания свай.
• Болгарка.
• Колышки и шнур для разметки.
• Кувалда.

Возведение фундамента на сваях невозможно представить без следующих материалов:

Разметка и земляные работы

Несмотря на то, что для завинчивания свай не требуется ровной поверхности, удалить лишнюю растительность и крупный мусор все-таки придется. Это во многом облегчит процесс разметки участка и завинчивания опор.

Разметка участка

На очищенном участке выполняют разметку земли под фундамент для гаража. Для этого устанавливают колышки по углам будущего строения и по периметру строения. Расстояние между колышками не должно превышать 1,5-2 метров, при этом они должны равномерно располагаться по всему периметру. В процессе установки колышков необходимо проверить ровность углов и диагоналей, пользуясь известными способами.

Далее в отведенных для свай местах делают небольшие лунки, для чего с помощью лопаты вынимают грунт на глубину 10-15 см, так как слишком глубокий приямок снижает устойчивость сваи. Ширина лунки должна быть больше диаметра лопасти винтовой сваи на 2-3 см.

Установка свай

Монтаж свай для фундамента под гараж лучше всего выполнять с помощниками: два человека непосредственно выполняют завинчивание свай, один человек контролирует вертикальность расположения сваи. Для погружения сваи в грунт в технологическое отверстие в верхней части стержня вставляют рычаг, в качестве которого может использоваться отрезок трубы или железный лом. Длина рычага подбирается индивидуально, но при этом следует помнить, чем длиннее рычаг, тем легче свая погружается в грунт.

Установка свай

Закрученная свая должна пройти нижнюю точку промерзания грунта и упереться в плотный несущий слой. Об этом свидетельствует затрудненное вкручивание.

Аналогичным образом устанавливают все сваи фундамента.

Армирование и бетонирование свай

После установки всех опор выполняют выравнивание свай по высоте, для этого пользуются строительным уровнем или нивелиром. На каждой свае делают соответствующую метку маркером и с помощью болгарки срезают верхнюю часть каждой опоры.

Для повышения прочности сваи можно дополнительно установить каркас из арматуры внутри сваи. Хотя если учесть незначительный вес гаража, то этап армирования можно пропустить.

А вот бетонированием свай пренебрегать нельзя! Бетонный раствор внутри стержня сваи помогает увеличить прочность опоры и предотвращает быструю коррозию металла.

Бетонирование проводят стандартным раствором, протыкая залитую массу куском арматуры для удаления пузырьков воздуха.

Монтаж оголовков

Для удобного крепления ростверка к каждой опоре необходимо приварить оголовок. Для этого можно взять металлическую пластину толщиной 8-10 мм, размер которой превышает диаметр сваи на 2-3 см с каждой стороны.

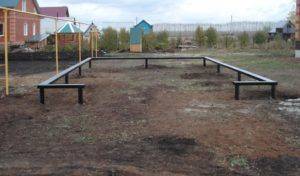

Монтаж ростверка

Для создания полноценной опоры для гаража все сваи необходимо соединить между собой. Для этого необходимо сделать ростверк. Эта конструкция представляет собой горизонтальную раму в верхней части свайно-винтового фундамента. В большинстве случаев между ростверком и землей имеется свободное пространство.

https://youtube.com/watch?v=7otd00GZvfU

Ростверк может быть сделан в виде монолитной железобетонной ленты, которая выполняется по аналогии заливки ленточного фундамента. Также в качестве ростверка может выступать деревянный брус, швеллер или двутавр.

Крепление металлического ростверка осуществляется с помощью сварки, деревянные элементы крепятся к оголовкам с помощью болтов.

Утепление свайного фундамента

Утепление свайного фундамента

Между грунтом и ростверком гуляет холодный воздух, который охлаждает пол гаража. Утепление фундамента является первоочередной задачей.

Основные пути решения проблемы:

1. Гидроизоляция ростверка.

Гидроизоляционный слой прокладывается между основанием несущих стен и ростверком. Таким же способом изолируется пространство между торцами свай и наземным фундаментом. Наверх рубероида на открытых фрагментах наносится мастика.

Монтаж теплоизоляционных покрытий.

Спустя неделю после гидроизоляционных мероприятий утепляется свайный фундамент. Самым дешевым вариантом является засыпка грунта по периметру фундамента. Наилучшего утепления можно добиться только при использовании специальных материалов.

Отделка утеплителей с наружных сторон.

Отделка поможет защитить утеплитель от механического повреждения и станет нести эстетическую нагрузку. Если позволяют денежные средства, покупается имитация гранита, кирпича, природного камня. Как вариант можно рассмотреть профилированный лист. На верхний периметр свай крепится каркас, на который крепятся отделочные панели.

Фундамент для гаража из пеноблоков

Пеноблок — один из наиболее популярных строительных материалов, его часто используют для строительства гаражей. Пеноблоки отличаются низкой ценой на рынке стройматериалов, маленьким весом, хорошей теплопроводностью. При этом запаса прочности у данного материала хватает для возведения основательного гаража.

Пеноблоки состоят из цемента и песка. К смеси применяют специальный пенообразователь. Именно от него блоки приобретают свой особенный внешний вид. Любая конструкция из этого материала будет сохранять тепло лучше кирпичной.

Выделяют несколько видов фундамента для гаража из пеноблоков:

1. Ленточный — самый простой вариант. Его можно сделать даже самостоятельно. Затраты также будут невысокими. Ленточный фундамент бывает двух видов — заглубленный и низкозаглубленный. Выбор зависит от уровня залегания грунтовых вод. Заглубленный следует использовать, если грунтовые воды находятся выше 2-2,5 метров.
2. Столбчатый — несколько сложнее в реализации. Подходит для небольших построек и глинистой почты. Столбы заливают цементом и используют арматуру. В данном случае глубина фундамента под гараж из пеноблоков, на которую врывают столбы, зависит от уровня промерзания. К уровню промерзанию добавляют 20 сантиметров.
3. Свайный — сваи применяют на грунте со слабой устойчивостью. Максимальная длина погружения составляет около шести метров. С помощью этого масса конструкции опирается на твердый грунт, залегающий глубоко под верхними слоями. Свайный метод применим для достаточно крупных построек и гаражей.
4. Монолитная плита — плиты из бетона применяют при пучинистом грунте. Фундамент не подходит для массивных построек. Плита слабо переносит нагрузку на изгиб. Гараж, установленный на бетонную плиту, «изолирован» от грунта. В итоге получается изолированная, замкнутая конструкция.

Для того чтобы выбрать, какой фундамент для гаража из пеноблоков нужен, следует обратить внимание на особенности участка

Преимущества свайного фундамента

Рассмотрим ключевые преимущества, которыми обладают гаражи на сваях. Почему же стоит выбирать именно свайные фундаменты? Вот основные моменты, наиболее существенные.

Сама технология установки свайной системы не требует идеальной ровности участка. А именно выравнивание земли зачастую связано с большими сложностями

Это особенно трудно, поскольку на небольших участках, в замкнутом пространстве, когда вокруг много построек, практически невозможно использовать крупногабаритную технику.
Важное преимущество – большая скорость работ. Гараж можно возвести быстро

При этом нет необходимости выжидать, пока растворы застынут, наберут нужный уровень прочности.
Практически нет ограничений относительно типов конструкций. Любой гараж можно возвести на винтовых сваях.
Сваи универсальны в плане типа грунта. Их спокойно устанавливают на зыбкой почве, а также на сыпучих, обводненных грунтах.

Но некоторые ограничения все-таки есть. В частности, один тип грунта все-таки для свай непригоден. Это такие каменистые почвы, где имеется много твердых, крупных включений.

Чем лучше винтовая свая

Дачный участок очень редко выбирают по результатам инженерно – геологических изысканий – их проводят позже по факту. Поэтому такой вариант, как каркасный гараж на свайном фундаменте, подходит в большинстве случаев, независимо от рельефа и глубины залегания твердых пород. Каждый винтовой элемент находит свою глубину упора, уплотняя грунт под собой при работе плоскостей лопасти винта. Верхушки стальных столбов просто обрезают в горизонт по уровню.

Свайная опора не предъявляет жестких требований к типу почвы, она не может устанавливаться только на твердых породах, каменистых грунтах с включением больших по размеру валунов. Зато фундамент такого типа отлично себя показывает на сыпучих, пучинистых, обводненных почвах.

Металлический гараж на свайном основании устанавливается на выбранной площадке со скоростью работы сварщика, как показано на этом фото:

Если проект предусматривает строительство стен из деревянных материалов, то расчет конструкции основания должен учитывать технические свойства древесины, ее реакцию на внешние нагрузки.

Как выбрать сваю

Независимо от выбранного материала стен и перекрытий, строительство гаража на винтовых сваях своими руками предполагает проведение предварительного расчета для определения характеристик и количества опорных элементов.

Для постройки легкого типа такой расчет не представляет сложности. Он выполняется в такой последовательности:

1. Определение исходных характеристик из условий площадки. Длину колонны, способной выдержать заданную нагрузку, определяют по типу залегающего грунта и предельной глубины его промерзания. Это можно узнать, сделав бурение тестовой скважины, в которой виден характер расположения и типы залегающих пород. При большой глубине залегания плотных слоев, сваи могут работать как висячие опоры (расчет по площади боковой поверхности).
2. Число столбов считается, исходя из габаритов основания с распределением по периметру с шагом не менее 2 м. На площади пола определяются места с возможной повышенной весовой нагрузкой, в этих точках потребуется дополнительное усиление несущими элементами. Обязательно опирать углы коробки и места проема для ворот.

Нужно просчитать различные варианты винтовых свай по Ø и длине. Изменение несущей способности колонны Ø 76 мм в зависимости от глубины погружения в грунтах различного типа видно из следующей таблицы:

Как изготовить винтовые опоры своими руками при постройке гаража, используя доступное ручное оборудование и материалы, демонстрируется на этом видео:

Кроме того, если есть необходимость применения тяжелых материалов для капитальных стен и перекрытий, проектировать нужно свайное поле с учетом работы опор в кусте. Такая потребность может возникнуть в случае пристройки к другим зданиям, в суровом климате, когда работа с бетоном будет затруднительной. Пример такого здания виден на фото:

Монтаж фундамента для относительно легкой конструкции можно выполнять из металлических свай Ø 89 и 108 мм. Массивные сооружения из кирпича, пенобетона, шлакоблока нужно ставить на более мощные опорные элементы Ø 133 мм.

Ростверк

От назначенного количества точек опоры будет зависеть конструкция пола и выбор материалов для его изготовления.

Под каркасный или панельный гараж на винтовых сваях, предназначенный для стоянки 1 автомобиля будет достаточно установить от 10 до 14 столбов.

Равномерно распределить между ними возникающие переменные нагрузки при заезде – выезде приличной массы помогает ростверк, который обычно делают из стального проката (швеллер, двутавровая балка). В зависимости от величины распределяемой нагрузки и высоты расположения применяют деревянный брус и бетонные варианты (монолит, ж/б балки, плиты).

Простейшая обвязка швеллером 11 опор (2 на воротах, по 4 под стены и 1 в задней части) показана на фото:

При выборе такого низкого ростверка по периметру постройки можно сделать полы, которые выдержат значительный вес. Для этого вдоль швеллера вертикально устанавливают листы плоского шифера (по типу опалубки), а внутреннюю полость засыпают песком на нужную отметку. Получается быстро и безопасно для автомобиля – точно не провалиться. Остается сделать въездной пандус.
