Какие материалы могут понадобиться?
В современном строительстве в качестве дрена используются перфорированные, гофрированные трубы, дополненные геотекстилем или фильтрационным слоем из кокосового волокна. Продается такой материал в метражах. Есть несколько вариантов диаметра: 110, 160, 200 мм. Основные преимущества таких труб в том, что они легкие, быстро и без проблем гнутся, удобно соединяются между собой. Отсутствуют операции с геотканью на строительной площадке.
Если необходим колодец, то они бывают двух типов: ревизионные и накопительные. Ревизионные колодцы необходимы для контроля над системой водоотведения. Если обнаружен засор в систему запускается насос и труба промывается. Устанавливаются такого типа колодцы на каждом повороте схемы и на каждый 50 метрах прямого участка дренажа. В накопительный вариант попадает вся собранная вода, которая в итоге может использоваться для технических нужд и для полива. Также необходимы мелкие детали: заглушки, фитинги, переходники
Такая система не требует применение щебня в виде дренирующего материала, все построено на системе труб, но важно предварительно создать подробную схему дренажа
Установка дренажной системы на участке
Если вы решили сделать дренаж фундамента дома своими руками, будьте предельно внимательны. В первую очередь нужно выкопать траншею определенной глубины, затем в нее уложить фильтрующую ткань, которая пропускает воду и служит защитой от засора отверстий в трубах, что позволит дренажной системе уводить воду от фундамента строения. Далее всю фильтрующую ткань накрываем песком. Данная процедура позволяет сделать дно ровным. Если дно выкопанной траншеи ровное и плотное, можно обойтись без песка, трубы укладывают сразу на фильтрующую ткань. Альтернативой песку служит гравий, который способен хорошо пропускать воду к трубам.
Дренажная система
Трубы необходимо укладывать под уклоном, дабы избежать застоя воды в них. Для уклона достаточно всего 10 мм на один метр трубы. Он измеряется строительным уровнем, если система не протяженная. На длинных участках измерить уклон можно при помощи угломера и указателя. Уклон необходим, чтобы вода стекала. В этом случае фундамент будет защищен от воды.
Трубы скрепляются или склеиваются между собой. Шов обматывается изолентой. Когда они уложены, их засыпают гравием на 10–15 сантиметров. При необходимости устройства более эффективной фильтрующей поверхности, толщину слоя увеличивают. Трубы засыпают со всех сторон. Гравий застилают фильтрующей тканью и засыпают грунтом. После проделанной работы грунт трамбуют. Эти процедуры обеспечат надежную защиту фундамента от воды.

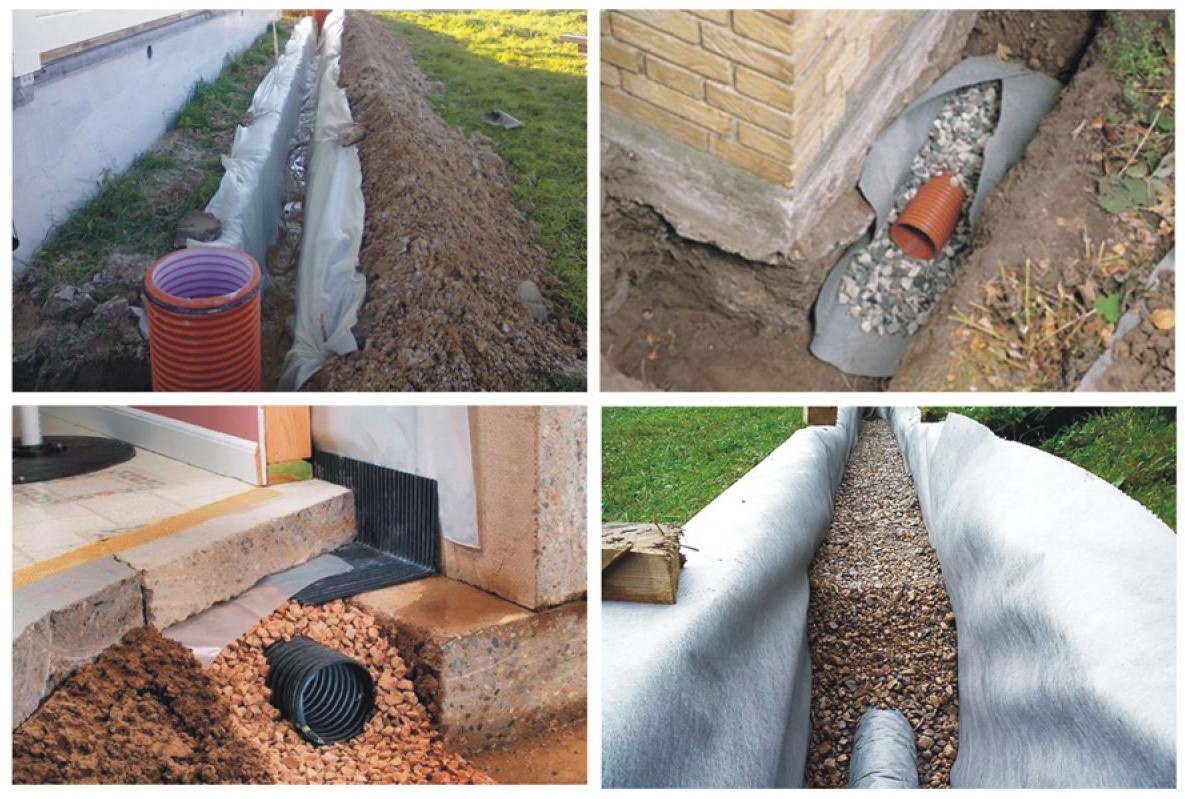

Этапы строительства дренажа фундамента
Кстати, водой, которая собирается в емкости, можно поливать огород. Конечно, нужно предусмотреть колодцы, из которых удобно брать воду. Для сточных вод сделайте отдельную канализацию, чтобы они не смешивались с нечистотами. При отсутствии водяного замка запах может распространиться по трубам и по участку. Данной проблемы можно избежать, установив клапан в трубе, который будет открываться под напором воды.
Для наглядности дренажа фундамента своими руками видео:
Основные работы
Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.
- Во-первых, все работы должны проходить летом – по понятным причинам.
- Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
- В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
- В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
- В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
- В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
- В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.
И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.
Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.
- Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
- Дайте фундаменту время просушиться.
Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.
При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.
На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.
Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.
Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.
Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.
Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.
Предлагаем ознакомиться: Печь для бани своими руками из кирпича
Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.
Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.
По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:
- поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
- пристенный дренаж фундамента;
- кольцевой дренаж фундамента;
- пластовый дренаж.

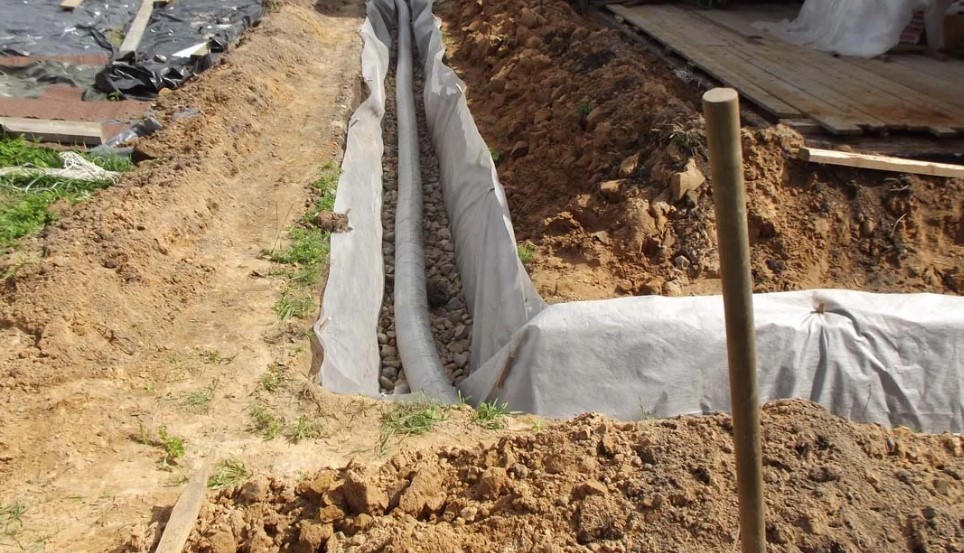

Фотография с участка при укладке дренажа.
Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.
Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.
Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.
Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.
Виды дренажа для плитного фундамента
Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.
Виды дренажных систем
Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.
Пластовый дренаж
Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.
При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.
Устройство пластового дренажа
В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:
- Сделать котлован на 1 метр больше габаритов здания.
- Создать малый уклон дна котлована от центра к боковым сторонам.
При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.
Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.
Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:
- Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
- Присутствие в вертикальном разрезе напорных подземных вод.
- При опускании подвального помещения ниже водоупорных горизонтов.
- Существование риска на возникновение капиллярного всасывания влаги.
Пластовый дренаж под фундаментную плиту
Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.
Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.
Кольцевой дренаж
Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.
https://youtube.com/watch?v=DloSGrkFtYA
- Расчет размеров дисперсионной воронки.
- Определение необходимого сечения дренов по притоку.
- Расстояние от кольца дренов до подошвы основания.
Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.
При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.
Пристенный дренаж
Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.
Устройство пристенного дренажа
Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.
Советы по выбору
Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.
Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.
Внешние стенки имеют вид гофры с кольцевым профилем, который обеспечивает требуемую жесткость. Гофрированная поверхность также позволяет использовать уплотнительные кольца при соединении труб муфтами и тройниками.
Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.
Для устройства дренажа под подъездными дорогами или площадкой для стоянки автомобиля выбирают трубы с кольцевой жесткостью класса SN16- SN24.
Наглядно про выбор дренажных труб смотрите в следующем видео:
От правильно спроектированной и смонтированной системы глубинного дренажа и ливневой канализации зависит долговечность и прочность фундамента, отсутствие воды в подвале в сезон дождей и таяния снега, нормальная увлажненность участка и «здоровье» зеленых насаждений. Поэтому водоотведением и дренажем должны заниматься специалисты.
Пристенный дренаж фундамента по СНиП
Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:
- трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
- смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
- дренажные трубы нужно погружать глубже промерзания грунта;
- ширина канавы от 25 см до полуметра;
- при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
- расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).
В проекте также указывается детализация:
- сечение труб;
- материал и тип фильтров;
- тип и особенности грунта;
- расчетная пропускная способность дренажной системы.
Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.
Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.
Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.
В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.
На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.
Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.
Кольцевой дренаж фундамента
Схема пристенного дренажа.
Такой вид дренажа устраивается в случае, если планируемый дом не будет иметь подвала или цокольного этажа. Грунт также играет немаловажную роль. На песчаных или глинистых почвах кольцевая дренажная система вокруг дома приветствуется. Можно сделать кольцевой дренаж сразу вокруг нескольких домов, если они находятся на песчаном грунте. Также при наличии относительно глубокого подвала, когда обычная водоотводящая система не сможет справиться, следует устраивать кольцевой дренаж.
Главным отличием кольцевого дренажа от пристенного является расположение водоотводящей системы относительно основания фундамента. Расстояние вокруг основания будет превышать 3 метра. Иногда застройщики применяют кольцевой дренаж после того, как фундамент уже заложен, и повторно откапывать его уже будет дорого.
Кольцевой дренаж будет наиболее надежным, если расстояние между основанием дома и кольцом будет составлять 5 м и более. Это необходимо для того, чтобы фундамент не сел по вине недостаточно качественного дренажа. Для более точных расчетов можно воспользоваться геологоразведочными данными.
Основные шаги построения кольцевого дренажа фундамента.
- На сравнительно большом расстоянии от основания фундамента и ниже уровня подошвы основания роются траншеи.
- Если дренажные трубы не имеют специальных фильтров, то дно траншеи засыпают гравием или щебнем и затем покрывают геотекстилем. Это специальный материал, состоящий из полипропилена и полиэстера. Он не поддается вредоносному воздействию грибков и плесени. Срок эксплуатации превышает 20 лет.
- После укладки труб засыпают слой песка и гравия. Он будет защищать дренажную трубу от повреждений и закупоривания грунтом.
- Вся система ведет к инспекционному колодцу. Он служит своеобразным узлом, через который можно выполнять профилактические работы дренажной системы.
Кольцевой дренаж для фундамента является недорогим решением для отвода грунтовых и поверхностных вод. Он надежно и эффективно защищает основание дома от разрушений и коррозий, предотвращает появление сырости и плесени в стенах домов.
Виды дренажа
В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.
У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги
Пристенный дренаж
Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.
Трубы пристенного дренажа следует укладывать глубже основания фундамента
Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.
Кольцевой дренаж
При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).
Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома
Пластовый дренаж
При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.
Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.
Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства
Виды дренажных систем
В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.
Поверхностный дренаж
К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.
Существует два вида поверхностного устройства дренажа: линейный и точечный.
Линейный дренаж
Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.
Точечный дренаж
Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.
По способу устройства дренаж может быть открытым и закрытым
Открытый дренаж
Система траншей, желобов, водостоков или водосборных лотков.
Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.
Принцип устройства открытой дренажной системы
Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.
Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.
Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.
Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.
Открытый дренаж вокруг дома
Закрытый дренаж
Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.
Закрытый дренаж вокруг дома
Засыпной дренаж – система засыпанных траншей
Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.
Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.
выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
на дно траншеи укладывается геотекстиль;
траншея засыпается гравием, щебнем и т.п.;
сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.
Засыпной дренаж
Глубинный дренаж
Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.
Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
