Полка из уголка
Полки из уголка отличаются высокой устойчивостью
Металлический уголок – надёжный материал, пригодный для устройства конструкций, которые способны выдерживать значительные весовые нагрузки. Из него можно сделать жёсткий навесной каркас для хранения колес. Причём металл необходимо покрасить или покрыть антикоррозийной грунтовкой. Правила хранения колёс предписывают устанавливать их в вертикальном положении, а разместить можно на любой высоте, даже под потолком.
Если задумаете многоярусную полку из уголка, нижнюю часть оставьте для наиболее тяжёлых предметов
Полка из уголка может быть изготовлена в виде устойчивой многоярусной конструкции, на которой удобно хранить тяжеловесные и крупногабаритные предметы. Для этого прежде всего определяются с тем, что именно будет здесь находиться. На нижней полке обычно размещают самые громоздкие и тяжёлые вещи, поэтому расстояние от неё до следующей верхней горизонтальной поверхности должно быть значительным.
Проектирование + чертёж
Чертёж полок из уголка
Полка из уголка – простая конструкция, состоящая из нескольких элементов:
- вертикальных стоек;
- горизонтальных перекладин каркаса;
- уложенных на них стальных или деревянных полотен.
Процесс проектирования состоит из нескольких этапов:
- решают, что будет находиться на полках;
- находят оптимальное расстояние между ними;
- выбирают количество полок;
- определяются с другими геометрическими параметрами конструкции: шириной и глубиной горизонтальных полотен, высотой стоек.
Необходимые инструменты и материалы
Металлические уголки готовы стать полками
Для изготовления полок потребуются следующие материалы:
- уголок металлический 20х20х3 мм;
- листовой металл толщиной 1,5-2 мм (можно заменить фанерой или ОСБ толщиной 9-12 мм);
- анкерные болты №8;
- болты М6х30 DIN 933;
- металлический шпильки с наружной резьбой М6х40;
- шайбы М6;
- гайки М6.
Перечисленные крепёжные элементы (шпильки, болты, гайки и шайбы) необходимы в том случае, если монтируют металлический каркас сборно-разборного типа. Конструкцию можно сделать и другим способом – соединять её элементы между собой с помощью сварки.
Для выполнения работ потребуются инструменты:
- дрель и свёрла по металлу;
- гаечные ключи;
- рулетка;
- пузырьковый уровень;
- маркер или простой карандаш;
- болгарка с диском по металлу.
Инструкция по изготовлению
Теперь можно и заставлять
Шаг 1. С помощью болгарки нарезают металлический уголок на отрезки, равные высоте вертикальных стоек. Для стандартной конструкции потребуется 4 опоры.
Шаг 2. На стене в выбранном месте делают разметку: отмечают местоположение двух вертикальных опор, отстоящих друг от друга на расстояние, равное длине полок.
Шаг 3. Заготавливают отрезки металлического уголка для устройства каркасов горизонтальных полок.
Шаг 4. Из листового металла или ОСБ/фанеры вырезают непосредственно сами полки. Если размеры каркаса 30х1200 или 60х1200 мм, заготавливают полотна 288х1188 или 588х1188 мм, соответственно.
Шаг 5. Собирают каркасы выбранным способом: с помощью сварки или на болты с гайками и шайбами.
Шаг 6. В соответствии с проектом устанавливают верхнюю и нижнюю полки, используя сварку или болтовые соединения.
Шаг 7. Приставляют конструкцию к стене в соответствии с ранее выполненной разметкой.
Шаг 8. Крепят вертикальные стойки к стене на анкерные болты М8.
Шаг 9. Устанавливают каркасы промежуточных полок.
Металл или дерево?
Определяясь с материалом, из которого планируется заказать или сделать самостоятельно стеллаж, стоит обратить внимание на положительные, негативные характеристики и целесообразность эксплуатации изделия из того или иного материала. Деревянный стеллаж. Деревянный стеллаж
Деревянный стеллаж
Прежде всего, необходимо учесть несколько важных факторов:
- какой вид стеллажа будет использован, где они будут расположены;
- суммарную нагрузку на изделие (что именно будет храниться: размеры, вес, количество);
- температурные показатели, процент влажности и другие характеристики помещения.
Почему так важно учитывать все вышеперечисленное? Возьмем, к примеру, деревянные полки. Не смотря на то, что хорошо высушенная доска практически не подвергается влиянию перепадов температуры, но очень чувствительна к высокой влажности, что может повлечь за собой множество негативных процессов: грибок, деформацию, плесень. Для нейтрализации таких последствий следует обрабатывать будущее деревянное изделие специальными антисептиками (веществами, убивающими биологических вредителей)
Не забывайте также о том, что древесина сильно поддается влиянию химических веществ и имеет высокую степень горения
Для нейтрализации таких последствий следует обрабатывать будущее деревянное изделие специальными антисептиками (веществами, убивающими биологических вредителей). Не забывайте также о том, что древесина сильно поддается влиянию химических веществ и имеет высокую степень горения.
В отличии от деревянного, металлический стеллаж в гараж:
- устойчив к влиянию химических субстанций;
- при малом весе может выдерживать большие нагрузки. Вес, который выдерживает одна полка равняется 120 кг, а при соответственном усилении и до 300 кг;
- ему не страшны даже резкие колебания температурных показателей и перепады влажности (при условии покраски полимерным красителем);
- не требует особенных знаний и быстро собирается даже у не профессионала.
Стеллаж в гараже своими руками: подготовка перед изготовлением
Итак, вы решили сделать стеллажи для гаража своими руками. Перед тем, как приступить к изготовлению полок из любого материала, нужно обязательно провести необходимую для этого подготовку.
Подготовительный этап. Проведение замеров и изготовление чертежа.
Прежде всего, определитесь с размером конструкции и после этого произведите все необходимые измерения.
- начните с замеров высоты и ширины вашего будущего стеллажа;
- затем продумайте необходимое количество полок и их высоту;
- определитесь с материалом полок;
- изобразите на бумаге желаемый вид готовой конструкции. Имея перед глазами чертеж, вам будет проще сделать стеллаж.
Как сделать стеллажи в гараже своими руками — фото чертежи:
Как сделать стеллажи в гараже: металлический и деревянный?
Вы решили делать стеллаж из стали и уже составили чертеж. Теперь переходим к следующему этапу.
2 этап. Покупка материалов.
Составьте список нужного вам количества материалов и их размеров, после чего смело отправляйтесь в любой строительный магазин. Для изготовления каркаса понадобятся стальной швеллер и уголки. Если вы хотите делать полностью стальную конструкцию, то покупайте нужное количество листов металла. Если же в ваших планах — сделать полки из дерева на металлическом каркасе, то вам понадобятся бруски дерева, фанеры или ДСП.
3 этап. Подготовка инструментов.
Для изготовления полок необходимы следующие инструменты и инвентарь:
- дрель электрическая;
- угловая шлифмашина (болгарка);
- шуруповёрт;
- если вы хотите сваривать детали стеллажа, то понадобится сварочный аппарат и электроды;
- ножовка;
- молоток;
- уровень пузырьковый или лазерный;
- шурупы, болты, гвозди, дюбеля;
- рулетка строительная;
- карандаш.
4 этап. Процесс резки металла.
В соответствии с размерами и чертежом внимательно и не торопясь режем металлические вертикальные (опоры и секции) и горизонтальные (полки) детали стеллажа.
5 этап. Сборка конструкции.
Сначала закрепляем и устанавливаем каркас. Для большей надёжности можно крепить его к стене и потолку с помощью дюбелей или специальных шурупов.
После монтажа вертикальных стоек приступайте к креплению полок. Вы можете привинчивать их болтами или приварить к каркасу. Не забывайте при этом использовать уровень.
6 этап. Покраска.
Чтобы стеллаж со временем не покрылся ржавчиной, его нужно прогрунтовать и покрыть специальной антикоррозийной краской.
Если вы хотите сделать деревянные стеллажи в гараж для хранения и уже имеете готовый чертёж, то можно перейти к следующему этапу.
2 этап. Покупка материалов.
Самые распространённые материалы стеллажей для гаража из дерева — дуб и сосна. Вертикальные и поперечные стойки делаются из бруса разного размера, а для полок можно купить доску, листы фанеры или ДСП.
3 этап. Необходимые инструменты и стройинвентарь:
- электрический инструмент: дрель, болгарка, шуруповёрт;
- ножовка по дереву;
- молоток;
- рулетка и карандаш;
- уровень;
- гвозди, шурупы, саморезы, болты.
4 этап. Резка деревянных деталей. Придерживаясь нужных размеров и чертежа, режем все деревянные опоры и стойки, а затем полки. Обрабатываем все детали специальным антисептиком, предназначенным для дерева.
5 этап. Сборка конструкции.
Сначала собираем и закрепляем весь каркас, после чего крепим к нему полки с помощью металлических уголков и болтов М5. Проверяем прочность готовой конструкции и ещё раз измеряем ровность всех поверхностей и углов уровнем.
6 этап. Тщательно и без спешки прокрашиваем конструкцию для предотвращения её гниения и образования на ней плесени. Дожидаемся её полного высыхания, а потом устанавливаем на выбранное место. Вот и всё, ваш стеллаж готов!
Как сделать стеллаж в гараж своими руками из профиля:
Итак, теперь вы знаете, как можно сделать деревянный или металлический стеллажи для гаража своими руками. На первый взгляд, это достаточно сложный процесс, имеющий много нюансов.
Но, тем не менее, изготовить стеллаж — по силам каждому. Стоит лишь правильно и без спешки провести все замеры и следовать пошаговой инструкции. Стеллаж, сделанный своими руками прослужит вам долгие годы.
Как сделать стеллаж из дерева в гараж своими руками смотрите ниже:
Из чего делают
Как уже говорили, стеллажи для гаража делают из древесины и металла. Деревянные легче по весу, с древесиной работать проще, но они выдерживают не такие большие нагрузки. Металлические более тяжелые (тяжелее в разы), но на них можно уложить и слона.
Один из вариантов компоновки
Пиломатериалы по сравнению с металлом стоят меньше. Но не думайте, что затраты буду небольшими: вам придется покупать сортовую древесину без сучков, а это класс «элит» или «премиум» с соответствующим ценником. Так что очень дешево не получится.
Из дерева
Условия эксплуатации в гараже далеко не самые лучшие — повышенная влажность, мороз, попеременное размерзание/замерзание, временами — жара. Не очень хорошо для древесины. Потому весь материал перед работой необходимо обработать антибактериальными и защитными составами. Берите средства для древесины для наружных работ, так как условия в неотапливаемом гараже больше на них похожи. Можно подобрать такое средство, которое одновременно тонирует обрабатываемую поверхность и ваше изделие можно будет не красить. После обработки материалы просушивают и только после этого начинают работу.
Как соединять бруски
При соединении частей деревянного стеллажа можно использовать стандартные для плотников способы — в четверть или вполулапу. Если это для вас сложно, можно прибивать и встык, а для усиления соединений использовать металлические уголки и/или накладные пластины.
Еще момент: соединять лучше на гвозди, а не на саморезы. Более устойчиво получается, меньше соединения «разбалтываются». Если выбрали вариант с усилением пластинами, их можно крепить на саморезы.
Деревянный стеллаж для гаража
Теперь по размерам: для стоек используют обычно брус 50*50 мм, для перекладин можно использовать тот же брус или чуть тоньше — 50*30 мм. Настил делают из:
- досок толщиной не менее 21 мм;
- влагостойкой фанеры толщиной от 10 мм;
- ламинированного ДСП;
- ОСП.
Наиболее дешевые — доска и фанера. Ламинированный ДСП значительно дороже, но его не надо красить, а это — хороший плюс. Чтобы не тратить очень много, можно на базах брать первые и последние листы в пачке — они поцарапанные и идут значительно дешевле.
Деревянный стеллаж в гараж — чертеж с размерами
Еще момент: у полок из ДСП остается открытым боковой срез. Если его не обработать, при повышении влажности стружка будет разбухать, полка станет коробиться. Чтобы этого не произошло, промажьте края силиконом. С такой обработкой ничего с ДСП не случится.
Металлические
Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.
Кабель-каналы и полки — удобно и не очень дорого
Итак, из чего делают каркас металлического стеллажа в гараж:
- Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
- Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
- Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».
Присмотритесь внимательно, как расположены уголки Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.
Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.
Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.
Создание в гараже смотровой ямы
Если в вашем гараже нет смотровой ямы, следует решить, нужна ли вам подобная конструкция. Чаще всего автовладельцам требуется смотровая яма для ремонта и профилактики автомобиля. Для создания смотровой ямы прежде всего нужно выяснить уровень грунтовых вод под земельным участком, на котором находится строение.
Информацию о глубине их залегания можно найти в технической документации участка. Если таковой нет, можно выкопать яму и посмотреть самому. На сухом участке оборудовать смотровую яму под гаражом намного проще.
В случае когда грунтовые воды расположены близко к поверхности, строительство смотровой яму усложняется. Тогда нужно произвести гидроизоляцию ямы, а также сделать дренажную систему, которая будет уводить воду в канализацию. Лишь после этого приступают к возведению стен. Хорошо продуманная дренажная система в зимнее время года не даст застаиваться воде на полу, когда тает снег, занесённый в гараж на колёсах машины.
В смотровой яме следует обеспечить хорошее освещение
Есть несколько общепринятых правил для устройства смотровой ямы:
- создание подробного чертежа смотровой ямы;
- организация гидроизоляции и дренажной системы;
- создание ниш в стенах ямы для того, чтобы было куда положить инструмент;
- оборудование вентиляционной системы, которая поможет избежать неприятных запахов. Устанавливается она по методу подвальной вентиляции.
Подробный чертеж поможет создать идеальную смотровую яму
Какой стеллаж лучше: сварной или болтовой
Сварной металлический каркас с фанерными перекрытиями
Полки в гараже делаются на основе металла и дерева. Последние конструкции по большей части не разбираются. Крепятся на основе гвоздей или саморезов. Устанавливаются стационарно к стене.
Сварные металлические конструкции не подлежат разборке. Существуют железные устройства на соединениях посредством болтов. Они отличаются мобильностью, могут при надобности разбираться. Недостатком конструкции является низкий уровень жесткости, так как в соединении присутствует люфт. Для устойчивости стеллажи крепятся к стене. С этой целью к крайним стойкам привариваются пластины из металла с отверстием, в которое вгоняется костыль.
Нюансы сборки полок из металла
Этот процесс имеет свои особенности. Для сборки полок применяется в основном два метода: сварка и болтовое соединение.
В обоих случаях требуется соблюдение параллельности на этапе подготовительных работ, потому что приваренную полку уже невозможно исправить без разрушения. Болтовое соединение тоже переделывать нежелательно, так как это может привести к потере эстетического вида.
Перед сваркой или сверлением отверстий под болтовое соединение полку необходимо закрепить к вертикальным стойкам при помощи струбцин и проверить горизонтальность при помощи строительного уровня в продольном и поперечном направлении. После этого при помощи сварки полка прихватывается к вертикальным стойкам, снимаются струбцины и еще раз проверяется горизонтальность. Если все нормально, то производится окончательная сварка.
При болтовом соединении сверлятся два отверстия с одного бока, и при помощи болтов эта сторона закрепляется, а струбцины снимаются. На другой стороне они остаются. Затем проверяется горизонтальность и при необходимости проводится коррекция. После этого сверлятся еще два отверстия и закрепляются болтовым соединением.
Как сделать полки из металла?
Если вы решили сделать металлические стеллажи для гаража, купите уголок толщиной 4 мм. Материал стоит достаточно дорого. Ширина угловых полок может быть около 45 см, все зависит от того, насколько тяжелые вещи вы планируете на них ставить.
Используйте трубы профильные, их трудно согнуть. Они имеют большую устойчивость к кручению. Размеры стоек 50×50 мм, поперечины могут быть сделаны из элементов 50×25 мм.
Доска — это оптимальное решение для большинства гаражных боксов. Материал надежный и не очень дорогой. Смотрите, чтобы он был без сучков. Покройте доску антисептиком, а затем краской. Но при желании вы можете сделать стеллажи для гаража металлические. Такие конструкции быстро собираются, обычно их устанавливают вдоль боковых стен.
Металлические полки для гаража очень надежны. Среди недостатков можно назвать большой вес конструкции и существенный расход средств на ее создание. Металлический стеллаж необходимо защитить от ржавчины, а потом покрасить в 2 слоя. В этом случае стеллажи в гараже не будут ржаветь.
Металлические конструкции могут быть сварены или собраны на болтах. Если сварочного оборудования нет, тогда используете второй способ. Для возведения конструкции купите уголки из металла, разрежьте их по размерам. Соединять части лучше внахлест. При желании вы можете вырезать излишки и сваривать встык, но обрезка требует сил и времени.
Запланировав самостоятельно собрать стеллажи и полки, сделайте следующее:
- Начните с того, что соберите квадраты боковых сторон и полки, а затем скрутите сделанный корпус в нескольких местах.
- В местах соединения конструкции поставьте хотя бы 2 болта. Это уменьшит люфт, стеллажи будут более прочными.
Если вы решили сделать полки для инструмента из профильной трубы, процедура будет другой. Сначала сделайте боковины, к ним прикрепите поперечины. Так вы получите 2 конструкции прямоугольной формы с перекладинами. Их необходимо соединить поперечинами. Это делают двумя способами: первый основан на приваривании подпяточника, а вот второй предполагает вырезание «ушей» и сгиб. Сцепление будет производиться за них.
Существует еще один способ сделать стеллаж в гараж своими руками. Он основан на применении краб-систем. Они представляют собой пластины из металла, которые имеют специальные выемки. В канавки укладывают трубу, а затем 2 пластины стягивают между собой болтами.
Соединение не выдержит большие нагрузки, но краб-системы имеют свой плюс — вам не придется делать отверстия в материале.
Дельные советы специалистов
- Вертикальные стойки делают из металлических уголков со стороной 30-50 мм, они прочные, или из прямоугольного профиля 40-50 мм, с ним легко работать.
- На каркас подойдут уголки от 15 до 25 мм. Для крепления его к вертикальным столбам применяют сварочный аппарат и инвертор или сверлятся отверстия и закручиваются болты, что более трудоемко.
- Для самих полок подойдет деревянная доска на 15, на 20, на 25 мм. Можно применить и ДСП, и многослойную фанеру. Дерево и металл предварительно грунтуют, затем красят.
- Полки, расположенные поперек каркаса, будут меньше прогибаться.
- Для деревянных вертикальных стоек подойдет брус со 100-миллиметровой толщиной.
- Между нижней полкой и полом оставьте 15-тисантиметровый просвет. В полочках просверлите маленькие отверстия для вентиляции.
Как видите, вариантов много. Как самому сделать стеллаж в гараж – выбор за вами!
Схемы размещения полок в гараже
Один из этапов, от которого зависит если не все, то многое, – расстановка стеллажей, выбор места для устройства полок. От этого будет зависеть, принесут дополнительные элементы в гараже свободу от скопившегося по углам, на полу гаража «хлама» или добавят проблем со свободным перемещением, парковкой автомобиля или мотоцикла.
Старый, проверенный способ – нанести на бумагу план помещения с учетом раскрытия створок ворот, возможных движений людей. Чаще всего без ущерба для свободного пространства под хранилище отдают дальнюю, расположенную напротив входа, стену. А уже в этой секции гаража дают развернуться своей фантазии и чувству прекрасного.
Планируя размещение полок по вертикали, не забываем, что шаг должен обеспечить удобство пользования, не быть слишком частым, чрезмерно растянутым.
При нехватке места допустимо навесить полки по всему периметру, но при этом нужно помнить, что любая случайно упавшая банка или болт «приземлятся» на кузов автомобиля или могут привести к травмированию находящихся в помещении людей.
Определяемся с конструкцией
Схема простейшего стеллажа в гараж
Сделать стеллажи в гараже своими руками довольно просто. Самое главное – четко определить собственные желания, потребности, заранее распланировать дизайн, вид конструкции. Такие задачи будут под силу любому, особенно при наличии большого желания сделать что-то своими руками.
Чертеж стеллажа из труб с деревянными полками
Конструкция стеллажей имеет три элемента: вертикальные стойки, полки, перекладины. В некоторых случаях используются поперечные затяжки. Они не обязательны. Нужны только для увеличения жесткости каркаса. Для определения точного варианта конструкции будущего стеллажа следуйте таким рекомендациям.
- Глубина, высота полок – произвольная. Эти параметры выбираются только исходя из предназначения нишей. Каждая полка может быть предназначена для хранения определенного вида вещей. Все это лучше решить заранее;
- Расстояние между вертикальными стойками нужно выбирать исходя из жесткости материала. Для очень тяжелых принадлежностей расстояние должно быть около 1,5 метров. Для стеллажа большой длины нужно подготовить промежуточные вертикальные стойки. Они сделают систему более устойчивой;
- Нижние полки должны находиться на некотором расстоянии от пола. Примерно на 50-70 см. На них следует хранить тяжелые предметы. Оптимальной высотой остальных полок будет 37 см. Это наиболее рациональная высота, часто использующаяся при изготовлении любой мебельной конструкции.
Чертеж металлической стойки для гаража
Определиться с конструктивными особенностями всегда легко. Владельцы гаража просто учитывают габариты, особенности вещей, которые будут храниться в конструкции.

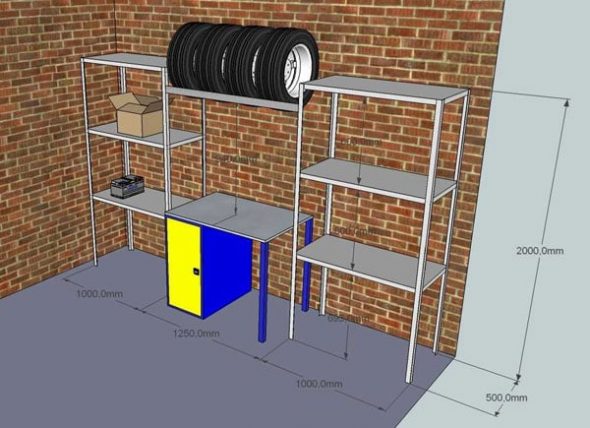

Вариант для небольшого гаража с верстаком
Немного сложнее выбрать дизайн изделия. Гараж предназначен для практичных целей. Однако это не значит, что его интерьер должен быть скучным, некрасивым. В гаражном помещении легко можно сделать привлекательный интерьер за небольшие деньги. В частности, украсить дизайн стеллажа можно обычной краской. Сегодня есть краски, предназначенные для любых материалов. Цвет для покраски должен подходить к общей цветовой гамме помещения. Неким украшением станут цветные пластиковые боксы для хранения принадлежностей, инструментов. Они стоят недорого, позволяют навести идеальный порядок.
Прозрачные и разноцветные пластиковые боксы для полок в гараже
Чем покрыть деревянный стеллаж?
Зачастую гараж — это не то место, где переживают по поводу эстетики, поэтому вопросом отделки озадачиваются далеко не всегда. В конце концов, сосна имеет хоть и не самую благородную фактуру, но выглядит не так уж и плохо. Другое дело, если в помещении для древесины созданы не самые благоприятные условия: высокая влажность, отсутствие отопления зимой, очаги плесени на стенах и т.д. В этом случае самым простым и оптимальным решением будет покраска конструкции алкидной или масляной краской.
Поддерживать порядок в гараже — не самая простая задача. Но она точно станет проще с этим подвесным ящиком для инструментов и технических мелочей.
