Установка кирпичных столбов для ворот

Ход работы и правила кладки кирпичных столбов для ворот

Какие особенности фундамента?

Правильно уложенный фундамент — гарант долговечности. Под опоры делается прочная основа, так как вес и нагрузка будет большая. В кирпичных столбах должно быть металлическое ядро. Этапность строительства:

1. Выкапывается яма. Ее глубина зависит от особенностей грунта, но не меньше третьей части стойки. Так грунт не промерзнет.
2. Делается подушка. На 5 см дно ямы покрываем песком и на 15 щебнем. Каждый слой трамбуется.
3. Устанавливается металлические стоики и тумба с арматуры в яму. Выравнивается строительным уровнем и фиксируется распорками. Между собой опоры скрепляются стальным уголком. Он вкапывается под полотном ворот и приваривается концами к столбам. Понадобиться соорудить траншею глубиной 50 см, шириной 30 см.
4. В бетономешалке готовится раствор с песка, щебня, цемента и воды. Заливаются ямы и траншея.
5. Еще одна сцепка стойки делается на уровне дороги. Она тоже заливается раствором.
6. После застывания устилается гидроизоляция.

Чтобы увеличить прочность конструкции, внизу основу делают шире, чем сверху. Сильная нагрузка идет на проемы, поэтому это место надо дополнительно усилить. Существуют и другие варианты фундамента, к примеру, выполнен кирпичной кладкой или блочный. После окончания работы по его сооружению, ему нужно хорошо застыть. На это потребуется месяц. Не требуется спешить, иначе он разрушит столбы, потрескавшись во время работы.

Кладка столбов — как сделать правильно?

С песка и цемента готовится раствор. Первый ряд кладки нужно выложить из цельного кирпича используя более редкий раствор. Дальше для полого применяют погуще. Кирпичная кладка делается в полтора кирпича, постоянно проверяя вертикальность уровнем. Чтобы швы были одинаковые, по внешнему краю кладутся квадратные прутья. Не выходя за этот уровень, ложится раствор на поверхность кирпича. Затем укладывается следующий ряд, выравнивается и убираются излишки раствора. Для 3 нижних уровней рекомендуется полнотелый кирпич, а остальные могут выполняться из пустотелого.

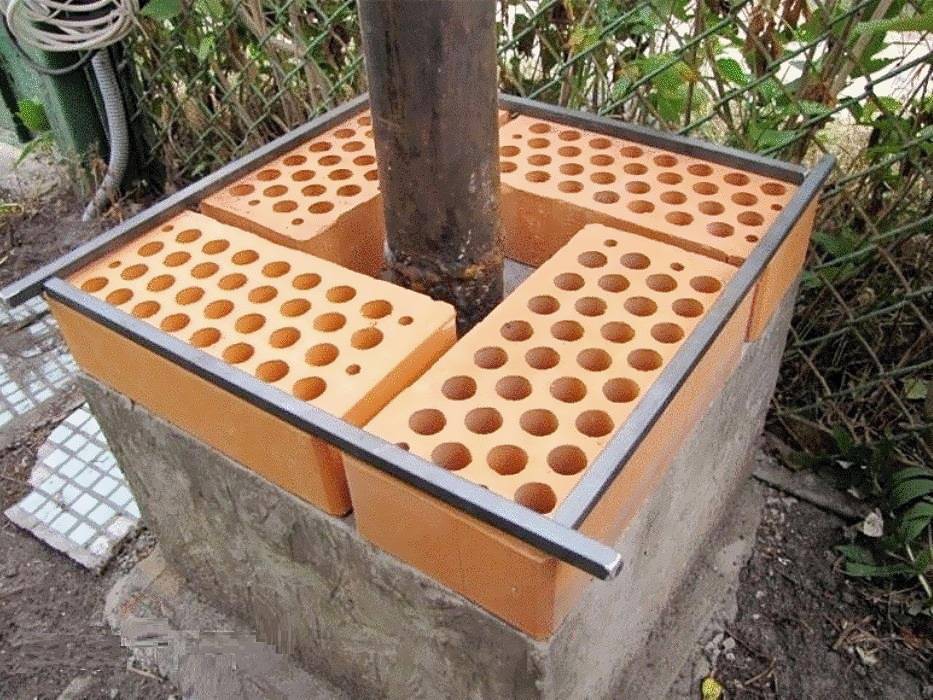

После кладки каждого ряда заполняется пространство между кирпичом и металлической трубой мелкокалиберным щебнем и заливается раствором. Кельмой делается штыковка, чтобы раствор равномерно просочился между камнем. В процессе кладки приваривают закладные, на которых будут держаться ставни. Нужно полностью обложить металлическое ядро. Сверху крепятся колпаки.

Как установить закладные?

Крепить створки следует на закладные или на швеллер. Устанавливаются изделия на этапе возведения кладки. Первое монтируется на высоте 30 см над землей с выступом за кирпич. Уголок 80 на 80 мм и длиной 200 мм для этого подойдет. Его располагают в шве кладки. Куском арматуры скрепляется с металлическим столбом. Для этого нужна сварка. Количество закладных зависит от вида ворот и крепления. Створки привариваются.

Опоры с фундаментом

Не всегда обычная установка опор обеспечивает высокую надежность и устойчивость конструкции

Особенно важно позаботиться об их усилении при интенсивном движении на участке. Регулярная вибрация способствует расшатыванию опор, что может привести к деформации ворот. Для предотвращения такой ситуации столбы устанавливают на фундамент, который соединяет их с забором

Для таких целей по заранее сделанной разметке необходимо выкопать траншею глубиной до 50 см и шириной 30 см

Для предотвращения такой ситуации столбы устанавливают на фундамент, который соединяет их с забором. Для таких целей по заранее сделанной разметке необходимо выкопать траншею глубиной до 50 см и шириной 30 см.

Опоры помещаются в ямы глубиной 1,5 м. После установки и фиксации столбов их необходимо связать между собой стальным уголком. Затем траншею заливают бетоном. На уровне дороги стоит снова сделать связку и залить оставшиеся сантиметры бетонным раствором.

Устройство кирпичного столба и особенности материала

Кирпичные столбы для забора крепятся на металлической арматуре или трубах

Кирпичные столбы для ворот выступают в роли дизайнерского элемента. Силовую нагрузку несет металлическая сердцевина, которая является основой сооружения. В ее роли может выступать профильный трубоквадрат, водопроводная круглая или буровая труба, а также железобетонная конструкция.

Закрепить кирпичный столб нужно посредством углубления арматуры в землю. Без выполнения этого правила конструкция упадет.

Ворота из кирпича должны быть надежными. Немаловажную роль играет привлекательность внешнего вида. На современном рынке представлена широкая линейка материала.

Выпускаются следующие виды:

• силикатный;
• керамический;
• клинкерный;
• гиперпрессованный.

Основу первого вида составляет кварцевый песок. Во втором применяется глина. Это универсальные варианты, обладающие высоким уровнем влагостойкости.

Клинкерный тип обладает самым высоким коэффициентом прочности. Изготавливается на основе тугоплавкой глины, которая подвергается высокотемпературному обжигу. Прекрасные технические показатели дополняются разнообразием оттенков. Материал способен прослужить примерно 100 лет.

Гиперпрессованный облегченный вариант производится при обработке высоким давлением, в результате чего частицы соединяются на молекулярном уровне. Материал отличается прочностью.

Типы бетонирования столбов

Тип бетонирования столбов определяется архитектурным замыслом и необходимой капитальностью ворот и забора в целом. Бетонирование опор для ворот может быть частичным или полным.

Подготовка раствора

Для заливки столбов понадобится бетонный раствор, который можно приготовить своими руками. Для этого понадобятся следующие компоненты:

Все составляющие смешиваются в таких пропорциях:

Для получения качественного бетона нужно, чтобы все ингредиенты соответствовали определенным требованиям.

• Срок хранения цемента должен соответствовать указанному на упаковке.
• Цемент должен быть сухим и рассыпчатым. Наличие слипшихся комков не допускается.
• Песок должен быть промытым и просеянным. Инородные включения (глина, грунт, мусор, и пр.) не допускаются.
• Гравий должен быть промытым, без включения частиц грунта и мусора. Должен иметь однородный фракционный состав.

Бурение отверстий

Подготовка ям для установки столбов – наиболее трудоемкий процесс. Легче всего делать их при помощи мотобура, который легко справится с этой задачей даже на глинистом грунте. Если такого оборудования нет, используют садовый (ручной) бур, хотя трудоемкость работ увеличится в несколько раз.

Основными параметрами ям являются их глубина и форма. Глубина пробуренного отверстия должна превышать глубину промерзания грунта, которая может составлять от 1,2 до 1,8 м.

Чаще всего столбы устанавливают в обычное цилиндрическое отверстие. Однако на сильно переувлажненных грунтах понадобится цилиндрический шурф с расширением в нижней части. Получить его можно, используя специальную насадку. При ее отсутствии придется пробурить отверстие большего диаметра и забетонировать опорную подошву столба. Только после этого лишнее пространство засыпают землей.

Частичная заливка

Частично залитые бетоном опоры используются для навешивания легких ворот или калиток, не испытывающих серьезных ветровых нагрузок. Технология частичного бетонирования проста – яма, в которую установлен столб, наполовину заполняют политой водой и тщательно утрамбованной смесью песка с гравием. Оставшееся в яме пространство заливают бетонным раствором, который также тщательно трамбуют и штыкованием удаляют из него воздух.

Полное бетонирование

Полное бетонирование отличается от частичного тем, что яму с установленным столбом полностью заливают бетоном, подготовив перед этим песчано-гравийную подушку. Такую конструкцию можно упрочнить, если соединить столбы в единый монолит заглубленным бетонным ростверком.

Заглубленный ростверк повысит надежность ворот, так как располагается ниже уровня промерзания грунта. Однако для обустройства такой конструкция уйдет много времени, да и стройматериалов понадобится немало.

Установка ворот в единую плиту

Чтобы избежать перекоса ворот, который может появиться через год-два после их установки, лучше всего устанавливать ворота в единую плиту.

Опорные столбы для ограждения из кирпича

Для кирпичного забора, в который будут вмонтированы ворота, необходимо рассчитать правильно количество столбов. Сначала они устанавливаются в углах участка, потом через каждые 120-150 см.

Схема кирпичных столбов для крепления.

Здесь же отметьте столбы, к которым впоследствии будут прикреплены ворота. Установка опорных столбов занимает достаточно продолжительное время. Так, сначала вам нужно заложить фундамент под каждый столб и только потом можно будет приступать к кладке. Для фундамента и для дальнейшего возведения столбов потребуются такие материалы и инструменты:

• лопата;
• песок;
• щебень;
• цемент;
• вода;
• кирпич;
• строительный уровень.

Сначала необходимо по схеме вырыть ямы для столбов. Если на вашем участке почва песчаная, то роете до тех пор, пока не достигнете слоя песка, а если его не встретите, то придется копать глубже — примерно на 80-100 см. В первом случае нужно будет сразу заливать фундамент бетонным раствором, а во втором сначала придется сделать песчаную подушку. Для этого песок насыпается на дно ямы слоем примерно в 20 см и утрамбовывается (можно с помощью воды). Бетонный раствор включает в себя следующие составляющие:

• вода — 1 ведро;
• песок — 3 ведра;
• цемент — 1 ведро;
• щебень — 3 ведра.

Схема расположения кирпичных столбов.

Все это перемешивается и отправляется в яму до того, как раствор сравняется с поверхностью земли. Такой фундамент засыхает примерно в течение суток. Далее необходимо будет положить на него слой гидроизоляции. Уже после этого можно приступать к кладке столба. Существует и другой способ укладки фундамента. Для этого потребуется только песок, щебень и вода. Сначала в яму до краев высыпается щебенка, затем она засыпается песком, который промывается водой для того, чтобы он мог проникнуть во все промежутки между мелкими камнями. Далее процесс тот же самый, что и при заливке фундамента раствором.

С чего нужно начинать работу

Для обеспечения прямолинейности натягивают шнур разметки. Выбирается фундамент. Забор из профлиста или древесины хорошо устоит на свайном фундаменте.

Каменщику необходимо запастись необходимым инвентарем. Сюда относятся:

• мастерок – инструмент для нанесения раствора на кирпич;
• лопата для отгрузки раствора;
• уровень, отвес, бечевка для отслеживания горизонтали и вертикали;
• кирка – молоток с заостренным концом для откалывания части кирпича;
• болгарка – позволяет резать материал или делать пазы.

Фундамент для забора с кирпичными столбами

Установка любых по наполнению заборов с кирпичными столбами требует фундамента. Для легкого забора из дерева или сетки подбирают один фундамент, а для ограждения, имеющего солидный вес, требуется другой тип, под большую нагрузку. Важны состав почв, глубины грунтовых вод и промерзания. Если грунты, в основном, глинистые, пучинистые, и грунтовые воды располагаются высоко, отверстия под сваи следует углубить на 20-25 см ниже уровня промерзания.

Ленточный

Если забор – это кирпичная кладка между столбами или другие массивные материалы, то для установки и обеспечения его устойчивости надо применить ленточный фундамент. Под него копают траншею, а в местах установки столбов бурят шурфы диаметром 15-20 см. Сначала бетон заливают в скважины с установленными в них стойками столбов. После этого начинают послойное бетонирование траншеи. По всему предполагаемому периметру забора роют траншею глубиной 20-30 см. Параметры фундамента (габаритные размеры траншеи, армирование, глубина закладки) определяются из расчета прочностных характеристик:

• траншея имеет глубину 20-30 см;
• глубина отверстия под столбы – 90-100 см от поверхности;
• высота фундамента над поверхностью – 40-60 см;
• ширина – 20-35 см;
• расстояние между опорами – 2,5-3,5 м;
• высота опор – до 180 см (сечение кладки 38×38 см).

При наличии на участке нестабильных почв прежде, чем заливать фундамент, укладывают арматуру из стержней (4-6 шт., диаметр 14-18 см). Устанавливаем опору не раньше, чем через 2-3 недели после закладки фундамента, проложив под низ столбов гидроизоляцию.

Столбчатый

Столбчатый фундамент делают на сильнопучинистых промерзающих почвах. Такие основы хорошо противостоят выдавливанию конструкции зимой. Для постройки описываемого фундамента соблюдается распорядок:

• сделать разметку точек расположения столбов;
• устроить гнезда для опор с песочной и гравийной подушкой;
• утрамбовать подушку строго вертикально, применяя уровень;
• залить опоры раствором.

Фундамент не требует большого объема материалов, легко строится и имеет относительно низкую стоимость.

Каменный

Каменный фундамент делается из природного или «рваного» камня. Он имеет высокие прочностные показатели и очень надежен. Однако такой вид фундамента применяется редко, поскольку гармонирует не со всеми видами оград. Он хорошо смотрится с коваными и кирпичными заборами. Устройство фундамента из камня осложнено его большим весом, что, возможно, потребует участия дополнительной техники. Если строится такая основа, надо подготовить материалы:

• камень, подобранный по форме и размеру;
• раствор с цементом для скрепления элементов;
• бечевка и колышки для разметки траншеи;
• щебень;
• инструмент (лопаты – совковая и штыковая).

Устройство закладных при кладке кирпичных столбов

Закладные надежно фиксируют опоры, поэтому стоит ответственно подойти к их установке. Упрощенный вариант работы выглядит следующим образом:

• Труба, диаметр которой превышает 108 мм, бетонируется на глубину около двух метров.
• Основания оснащаются закладными. Они должны быть такой длины, чтобы при укладке кирпич не смог их закрыть.
• Выполняется облицовка кирпичом.

Существует еще один способ фиксации. Правильные столбы предусматривают наличие выступающих закладных, к которым будет производиться крепление створок. В случае отсутствия  закладных, необходимо выполнить их установку. Наличие армированной основы упрощает процесс, потому что швеллер приваривают непосредственно к ней. Закладная деталь может быть выполнена из уголка и куска арматуры длиной в половину ширины столба.

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.

Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.

Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.

Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.

Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:

• Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
• Пока ворота лежат на земле, к ним привариваются верхние половины петель.
• Нижние части петель прихватывают к столбам в размеченных местах.
• Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
• Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
• Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
• Швы зачищают при помощи болгарки.

Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно. Нельзя приваривать петли на весу

Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно

Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

Важные нюансы

Наиболее эффективной оказывается кладка, которая выполняется вокруг металлической трубы, забетонированной в фундамент. Столбы для ворот оборудуются трубами на всю высоту  опоры. Для остальных столбов будет достаточно установить металлические трубы, которые будут возвышаться над землей всего на 50 см. Опоры для ворот должны иметь больший диаметр, чем остальные.

После этого выполняют такие работы:

• По периметру столба на бетонный раствор укладывают кирпичи, периодически перевязывая швы.
• Внутрь засыпают гальку, а затем заливают ее бетоном. Кирпичи будут служить в этом случае опалубкой.
• Для 3 нижних рядов стоит выбрать полнотелый кирпич. Остальные могут выполняться из пустотелого.

Работа пойдет быстрее, если класть раствор сразу под весь ряд.

Основные этапы монтажных работ

Чтобы установленная калитка могла долгое время выполнять возложенную на нее функцию, необходимо соблюсти технологию устройства. Следуя ниже приведенной инструкции, можно обеспечить прочность опор и удобство эксплуатации калитки.

Установка столбов

Если для изготовления калитки используется достаточно легкий материал, например, профилированный лист или штакетник, от заливки ленточного фундамента вдоль всего ограждения можно отказаться. Однако около калитки его предусмотреть стоит обязательно.

Фундамент для опор

Монтаж опор в этом случае выполняют в следующей последовательности:

• Выкапывается траншея. Ее глубина определяется глубиной промерзания;
• Из песчано-гравийной смеси делается отсыпка подушки;
• Производится размещение столбов, с тщательным контролем их пространственного расположения. Обе опоры не только должны располагаться вертикально, но и должны находиться в одной плоскости с остальным ограждением;
• В траншею заливают бетон. Высота залитого бетонного столбика должна быть минимум полметра;
• Сверху на застывший бетонный столбик насыпают песок и щебень, которые кА можно тщательнее уплотняют.

Заглубленная часть монтируемой конструкции – обычная ферма. Оба столбы соединяются при помощи стальной трубы, диаметром 50 мм или любым профилем. Толщина привариваемого проката должна быть достаточной, чтобы обеспечить требуемый комплекс свойств у монтируемой конструкции.

Первую трубу приваривают к самому нижнему краю опор, вторую располагают чуть выше – через полметра или на чуть большем расстоянии. Чтобы увеличить жесткость опорных элементов, предусматривают короткие стойки посередине и раскосы. Углы укрепляют с помощью мощных косынок.

Опорную конструкцию можно сварить собственными руками при наличии необходимого оборудования. Делать это нужно на идеально ровной площадке, обеспечивая перпендикулярность стоек и перемычек. Сами стойки при этом должны быть параллельны. Прежде чем опустить сваренную опорную конструкцию в подготовленную траншею, можно на время зафиксировать верхушки труб с помощью приваренного профиля или уголка.

Сборка каркаса

Прежде чем разместить калитку между подготовленных опор, ее следует собрать. Для этого изготавливается каркас, от качества которого во много будет зависеть целостность и работоспособность конструкции в целом. Наличие перекоса может стать главной причиной того, что створка постоянно застревает, не проходя между опор, или с трудом открывается.

Сварку основных элементов каркаса следует выполнять на идеально ровной поверхности. Это не только облегчит выполнение монтажных работ, но и на порядок повысит их качество.

Сначала все элементы монтируемой конструкции отрезаются в размер. Все необходимые данные можно найти на чертеже, по которому изготавливается калитка. В обязательном порядке с помощью инструмента удаляются образовавшиеся на прокате заусенцы. Это позволит сформировать идеально ровный шов и значительно уменьшит риск травмирования при выполнении сварочных работ.

Разложив направляющие и поперечины на ровной поверхности, следует проконтролировать высоту, ширину изготавливаемого каркаса, а также иго диагонали. Это позволит исключить перекос калитки. Прежде чем приступить к сварке, элементы каркаса следует прижимать струбцинами и выполнить несколько прихваток. Это позволит избежать смещения элементов друг относительно друга в процессе формирования основного сварного шва.

Для придания достаточной жесткости каркасу, следует приварить распорки. Распорки должны располагаться не ближе, чем 50 см от края

При этом важно не допустить выступа распорок за стойки

Готовый каркас очищают от имеющихся загрязнений, производят обработку антикоррозионными составами и красят в нужный цвет.

Фиксация петель

Вариант приваривания петель к закладным встречается крайне редко. Их грамотное размещение встречается еще реже, а потому один элемент обязательно будет воспринимать большую нагрузку, в то время как остальные практически не будут испытывать воздействия. Избежать этого можно только путем приваривания швеллера или другого металлопроката к кронштейнам, соединенным с опорой. Петли ворот привариваются к швеллеру.
