Стеллаж деревянный в гараж — несколько вариантов изготовления

Самостоятельное проектирование стеллажей

Началом работы следует считать подготовку схемы стеллажей, конструируемых своими руками. На листе бумаги в определённом масштабе вычерчивают все основные детали.

Главное здесь правильно рассчитать длину, ширину и высоту. Если стеллаж устанавливается в нише, значит его ширина должна быть меньше чем аналогичная величина между боковыми сторонами стен.

Между последней полкой и верхней отметкой ниши должно соблюдаться расстояние, позволяющее аккуратно уложить вещи или, например, поставить цветы в горшках.

Между нижней полкой и полом необходимо оставить зазор, примерно на 5-10 см. Высота между основными рядами зависит от объёма предметов, которые впоследствии должны будут на них располагаться.

Многие предпочитают выполнить не только чертёж, но и интерьерный рисунок. Увидеть в цвете предполагаемый результат всегда интересно.

Кроме этого будет видно, как стеллаж из дерева, выполненный своими руками, будет смотреться на фоне окружающих предметов.

Как сделать стеллажи

Стеллаж – одно из наиболее распространенных рациональных решений организации свободного пространства при размещении вещей в ограниченном объеме дома или гаражного бокса. Поверхности стен бокса так и призывают прислонить к ним стеллаж или укрепить десяток-другой полок и сложить на них самые разнообразные предметы: от рыболовных принадлежностей и одежды до лодочного мотора и запасного блока цилиндров двигателя.

Стеллаж для гаража можно приобрести в торговых сетях – это вариант, почти не требующий энергозатрат. Монтаж/демонтаж подобных конструкций элементарен и не требует высокой квалификации слесаря-сборщика.

Отлично подойдет для всех категорий владельцев гаражей, но достаточно дорог и потребует вложения определенного капитала.

Вместо выдвижных ящиков, вполне можно применить обычные пластиковые канистры. Канистра располагается горизонтально, а за ручку, которая оказалась впереди, ее вытаскивают и возвращают на место.

Единственное, о чём не следует забывать – запрещается использовать канистры и другую тару из-под химически агрессивных, радиоактивных либо горючих веществ, которые могут нанести вред здоровью. Лучший вариант – канистра из-под питьевой воды.

Чтобы изготовить стеллаж из алюминия или другого металла самостоятельно, необходимо провести подготовку, снять размеры, рассчитать нагрузку и выбрать материал для изделия

Также следует принять во внимание, какие коммуникации проходят в том месте, где запланировано смонтировать стеллаж

• Сначала определяют внешние габариты изделия.
• Затем рассчитывают количество полок, их высоту. Имеет смысл делать их неодинаковой высоты, так как размеры предметов хранения варьируются.

• Секции слишком большой ширины делать нерационально – грузоподъемность полок резко уменьшится, возрастет возможность обрушения.
• Чертеж должен начинаться с наброска стеллажа, его схематического изображения с предварительными размерами, дающего общее понятие о том, что должно получиться в итоге.

• Следующим этапом будет нарезание вертикальных деталей.
• Все детали нарезаются на одну длину из цельного профиля либо уголка. Составлять их из отдельных частей не рекомендуется.

• Иногда в качестве стояков используют трубы металла или металлопластика.
• Материал для полок выбирают с учетом его прочности. Например, полки из ДСП и ДВП не выдержат значительного веса из-за своей относительной хрупкости.

• Проектируйте полки шириной не более 60 см.
• Наличие окантовки (бортика) у полки послужит сразу в двух направлениях – создаст дополнительное ребро жесткости и предотвратит падение мелких деталей.

• Сначала устанавливают вертикальные стойки. Способ крепления (к полу, потолку, стенам) следует продумать еще на этапе составления чертежа.
• При монтаже надо обязательно пользоваться уровнем во избежание перекосов.
• Полки крепят с помощью уголков.

Рассмотрим несколько полезных лайфхаков:

• Иногда для экономии места полки крепят прямо к потолку без использования вертикальных опор на пол. Навесные полки могут освободить место в нижнем ярусе гаражного бокса, но особой грузоподъемностью отличаться не могут. Складывать на них можно негабаритные, но легкие длинномерные рейки, пластиковые уголки, картонные трубы и т. п. Также их можно делать сетчатыми – тогда к ним крючками можно дополнительно что-то подвешивать.
• Еще один из популярных способов использования стены – устроить вместо стеллажа металлическую или пластиковую панель с креплениями (крючки, кронштейны и т. п. ), это очень сэкономит свободное пространство.
• Для создания небольшого зазора между стеной и панелью рекомендуется использование винных пробок, распиленных пополам.

Какие инструменты и материалы понадобятся

Чтоб делать полки, изготовить стеллаж, одного желания и пары рук мало. Понадобятся определенные материалы и инструменты, а выбор их зависит от конкретной схемы, заранее подготовленной идеи.

Например, дерево без проблем режется ручной ножовкой. Если купить мерный поструганный брус требуемого сечения, то останется разметить стойки и поперечины, выполнить распиловку, затем сборку. Так же легко смастерить полки из досок или древесностружечных плит.

Применение электроинструмента сокращает затраты времени, но требует навыка работы, повышенной защиты органов зрения, соблюдения требований безопасности. А для работы с металлом без специальных «девайсов» не обойтись – иначе изготовление стеллажа в гараже ручным способом растянется на недели и месяцы.

Обобщенно, без учета частных случаев, до начала работ в арсенале должны быть в наличии:

1. Молоток.
2. Уровень.
3. Угольник.
4. Рулетка (3-5 метров).
5. Электродрель.
6. Угловая шлифмашина с набором кругов.
7. Сверла различных диаметров, биты.

Теперь о материалах. Решить этот вопрос следует заранее, «переиграть» что-то в процессе сборки вряд ли получится. Для дерева и его составляющих (ДСП, ОСБ) сопутствующие «расходники» одни, для металла – иные.

Поэтому необходимость наличия гвоздей, шурупов, метизов определяется выбором конструкции, материала стеллажа. То же относится к болгарке с комплектом отрезных кругов: при резке металлического профиля, уголка или труб без нее не обойтись.

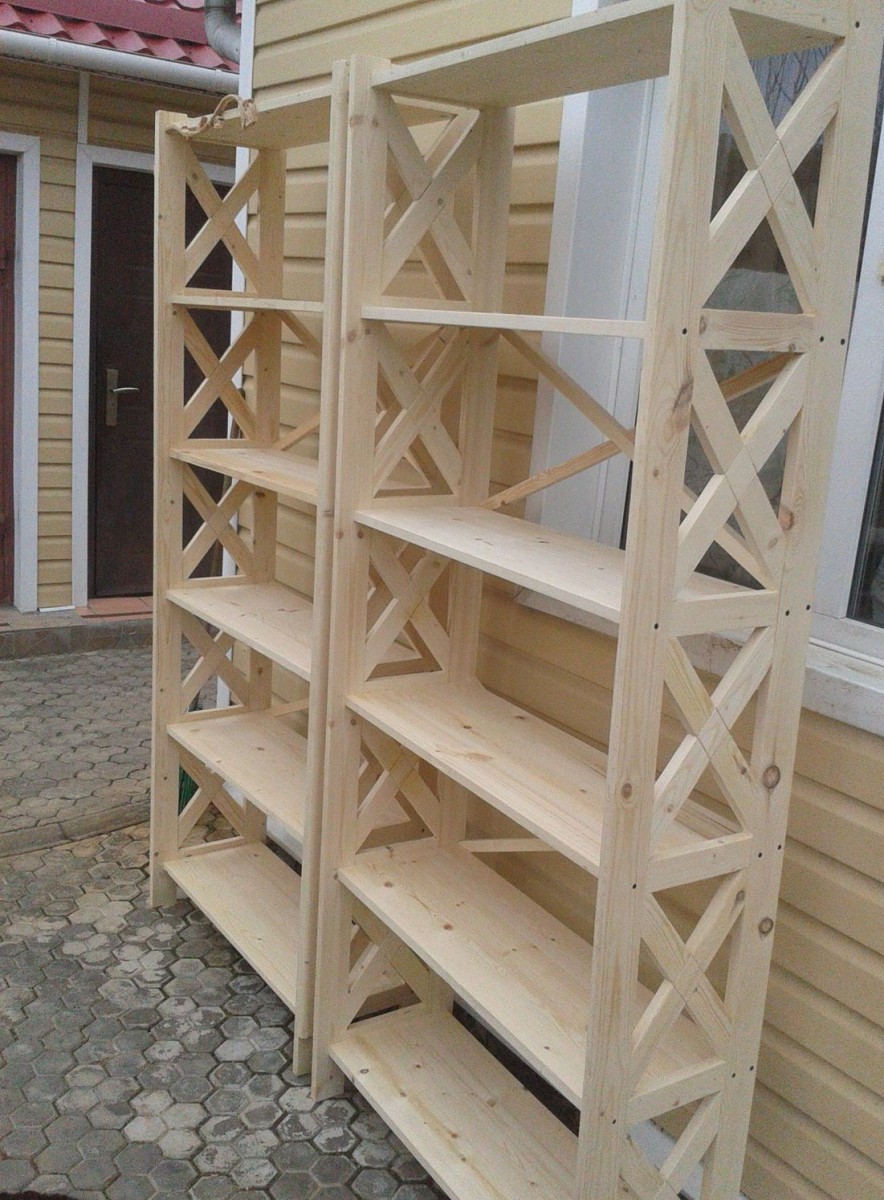

Стеллаж из дерева

В качестве материала используют плиты ДСП, доски или рейки. Если материал дополнительно не обработан, пригодится шлифовальная машинка, валик и кисть. Необходимые измерения проводите по трем уровням — низ, верх и середина, стены в домах не всегда ровные, так вы сможете избежать не стыковок.

После произведенных замеров сделайте чертеж, чертежи стеллажей не требуют особых навыков, просто с их наличием вы не ошибетесь с размерами. По необходимым размерам подготовьте детали — основание, боковые стенки, полки.

Для основания стоит выбрать толстую доску, после чего перейти к боковым стенкам. Чтобы стоимость итоговой конструкции не превышала семейный бюджет, боковые стенки можно изготовить из фанеры.

Разметьте листы ДСП по ширине основания, длина в соответствии с высотой стеллажа. На внутренней стороне разметьте будущие полки с шагом в один метр, а углы укрепятся за счет брусьев.

Теперь стоит заняться полками, если храниться будут габаритные вещи, полноценную деревянную полку можно заменить рейками, вес объекта хранения в этом случае не должен быть сильно большим. Увеличить массу возможной нагрузки возможно за счет тех же листов фанеры, которые укладываются поверх реек.

Если же для полки используется полноценная доска ее толщина должна быть два с половиной сантиметра, нагрузка на такую полку не имеет больших ограничений.

Все детали будущего стеллажа готовы и можно переходить к сборке. Установите основание к которому закрепите боковые брусья. Если задней стенки не будет и стеллаж крепится к стене, можете сразу произвести монтаж к стенке.

Когда каркас собран начните устанавливать полки. Тут два варианта либо полки крепятся саморезами к боковым стенкам, либо устанавливаются на держатели. В качестве держателей можно использовать деревянные бруски вырезанные по ширине боковой стенки.

Инструкция как правильно сделать стеллаж очень проста и доступна, как и материал из которого она может быть изготовлена.

Компоновка, схемы, чертежи, идеи

В гараже нужен не только стеллаж, но еще необходим верстак и стенд для ручного инструмента — всевозможных ключей и другой мелочевки, которой много и придумать какое-то определенное удобное место хранения сложно.

Верстак можно сделать по центру стеллажа. Это удобно — все необходимое будет под рукой, не придется постоянно ходить к полкам.

Стеллажи для гаража с верстаком удобны

Верстак может быть частью системы, а можно сделать два отдельных модуля, между которыми установить требуемый стол. Если такое расположение не понравится, можно будет поменять конфигурацию — хоть углом поставить.

Что касается стенда для инструмента. Есть заводской вариант — перфорированный лист металла с навешиваемыми на него держателями. Идея очень неплоха за исключением цены.

Удобно))

Как обычно, есть и несколько самоделок (какой же гараж без них) на ту же тему. Идеи просты в исполнении, может, не настолько элегантны, но удобны:

• На доски, лист ДСП, фанеры, набить гвоздей под каждый инструмент. Чтобы не путаться куда что повесить — обвести инструмент на месте и закрасить каким-то цветом.

  Все в порядке и на своем месте

• Для более тяжелого оборудования — больших ключей и т.д. можно использовать сетку, на которую наварить из поволоки крючки. Сетку прибить на стену.

  Вариант для более тяжелых и громоздких инструментов

• Сделать планку с прорезанными в ней отверстиями, в которые опускаются инструменты.

  Этот стенд для инструмента сделать своими руками совсем несложно

И при желании, все это можно поставить на колеса — сделать стенд для инструмента передвижным. Это а тот случай, если в теплое время года вы предпочитаете работать с машиной на улице.

Можно легко откатить куда требуется

Ну, и для вдохновения…чтобы вообще все инструменты были на месте))

Полный порядок))

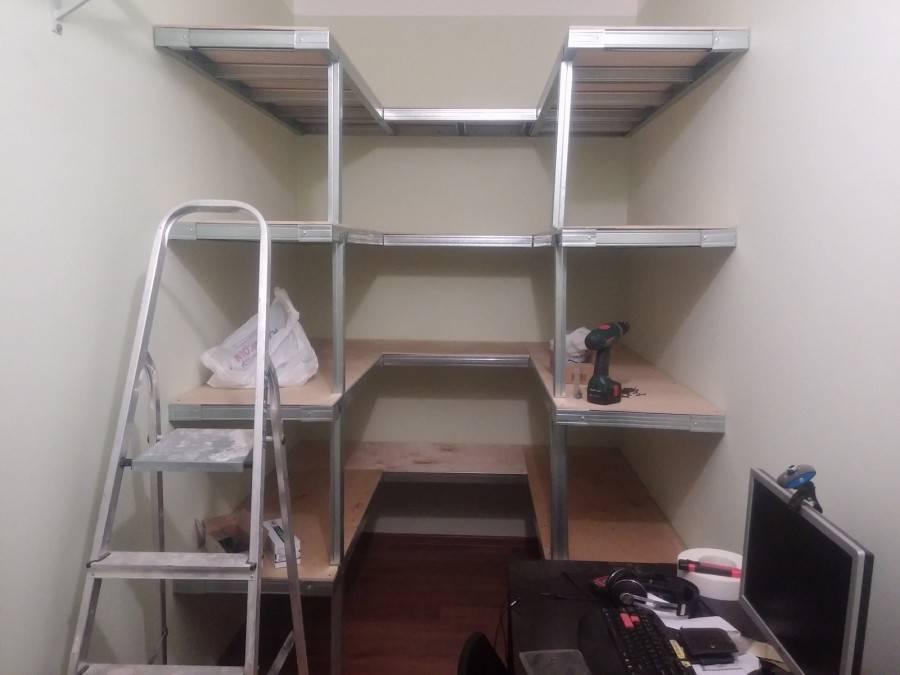

Деревянные полки с каркасом из металла

Стеллаж с металлическим каркасом

Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.

Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.

Материалы и инструменты, необходимые для работы

Уголки для стеллажа в гараже

Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.

Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.

Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.

Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.

Для работ потребуется следующий набор инструментов:

• дрель (шуруповёрт)
• болгарка
• ножовка по дереву
• уголок
• уровень
• сварочный аппарат (опционально)

Порядок изготовления

Каркас стеллажа из уголка

Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.

После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:

По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки Производится разметка стоек в тех местах, где к ним будут приделываться полки Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)

При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку

На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины

Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов

На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов

ВИДЕО: Универсальные полки своими руками

Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы

Начните с ножек

Изготовление стеллажа начинается с ножек или их еще называют — стойки.

Изготовим передние, задние и боковые ножки. Передние и задние (А) имеют одинаковые размеры — 18x60x1990 — 4 шт., боковые (B) — 18x65x1990 — 4 шт

Обратите внимание на рисунок ниже, там указано, что нижние части ножек скошены — отпилите и зашлифуйте по линии. Можно сделать одну ножку как образец и остальные отпилите по ней, чтобы они были одинаковые.

Ножки. Внутренняя поверхность левой передней и правой задней пары ножек

1. Разделите и отметьте для себя каждую пару ножек, чтобы получились по две пары передние-боковые и задние-боковые. Необходимо учесть направление скосов, внимательно изучайте чертеж стеллажа, так как это обеспечит правильную сборку.
2. Вырежте паз шириной 18 и глубиной 6 мм с помощью циркулярной пилы, на внутренних сторонах боковых ножек, чтобы стыковать их с передними и задними ножками и приклеить их при производстве, потому что стеллаж не будет разборным.

1. На внутренней поверхности ножек B с помощью малярной ленты, которую надо приклеить на места разметки отверстий, рулетки и карандаша отметьте точки для отверстий d=6, глубиной — 10 мм. В эти отверстия будут установлены опоры, на которые будут установлены полки.

1. При соединении ножек используйте столярный клей. Выровняйте торцы и зажмите струбцинами.

В квартирах небольшого размера хочется использовать место наиболее функционально, некоторые планировки подразумевают наличие выступов и ниш. Заполнить образовавшееся место можно с помощью стеллажей. Сама конструкция полочного каркаса не на столько сложна, поэтому легко найти инструкцию в ответ на запрос как сделать стеллаж своими руками.

Все что потребуется для сбора конструкции это материалы, инструменты и немного свободного времени. Определиться с габаритами и вариантами стеллажа помогут фото стеллажей своими руками, и это не обязательно будет банальный набор досок.

Подготовка инструмента и материалов

Перед началом сборки подготавливаются следующие принадлежности:

• Крепежные элементы (шурупы);
• Отвертки или шуруповерт;
• Лобзик для распила материала;
• Уровень и рулетка;
• Чертежные инструменты (карандаш, мел).

Новичкам стоит знать, из чего можно сделать стеллаж, для этого понадобятся:

• Брус;
• Рейки;
• Полки.

Подбор материалов для будущего стеллажа делается с учетом климатических особенностей, и предназначения. Местонахождение подобных конструкций во влажных помещениях вызовет коррозию металлических элементов, а деревянное основание начнет гнить. Чтобы избежать подобных явлений следует воспользоваться лаком и другими защитными покрытиями.

При отсутствии инструмента, распил делают в специальных магазинах. Для изготовления полок подходят многие материалы: обрезанная доска, толстое стекло, фанера, пластик.

Из чего делают

Как уже говорили, стеллажи для гаража делают из древесины и металла. Деревянные легче по весу, с древесиной работать проще, но они выдерживают не такие большие нагрузки. Металлические более тяжелые (тяжелее в разы), но на них можно уложить и слона.

Один из вариантов компоновки

Пиломатериалы по сравнению с металлом стоят меньше. Но не думайте, что затраты буду небольшими: вам придется покупать сортовую древесину без сучков, а это класс «элит» или «премиум» с соответствующим ценником. Так что очень дешево не получится.

Из дерева

Условия эксплуатации в гараже далеко не самые лучшие — повышенная влажность, мороз, попеременное размерзание/замерзание, временами — жара. Не очень хорошо для древесины. Потому весь материал перед работой необходимо обработать антибактериальными и защитными составами. Берите средства для древесины для наружных работ, так как условия в неотапливаемом гараже больше на них похожи. Можно подобрать такое средство, которое одновременно тонирует обрабатываемую поверхность и ваше изделие можно будет не красить. После обработки материалы просушивают и только после этого начинают работу.

Как соединять бруски

При соединении частей деревянного стеллажа можно использовать стандартные для плотников способы — в четверть или вполулапу. Если это для вас сложно, можно прибивать и встык, а для усиления соединений использовать металлические уголки и/или накладные пластины.

Еще момент: соединять лучше на гвозди, а не на саморезы. Более устойчиво получается, меньше соединения «разбалтываются». Если выбрали вариант с усилением пластинами, их можно крепить на саморезы.

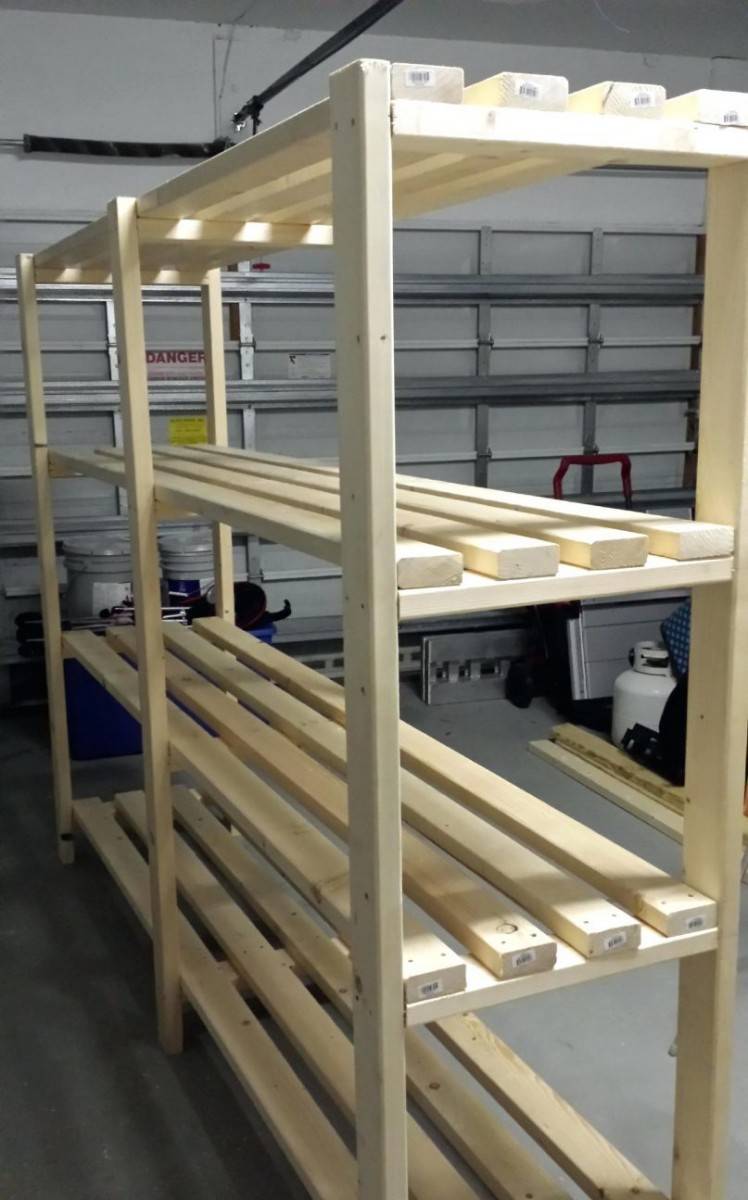

Деревянный стеллаж для гаража

Теперь по размерам: для стоек используют обычно брус 50*50 мм, для перекладин можно использовать тот же брус или чуть тоньше — 50*30 мм. Настил делают из:

• досок толщиной не менее 21 мм;
• влагостойкой фанеры толщиной от 10 мм;
• ламинированного ДСП;
• ОСП.

Наиболее дешевые — доска и фанера. Ламинированный ДСП значительно дороже, но его не надо красить, а это — хороший плюс. Чтобы не тратить очень много, можно на базах брать первые и последние листы в пачке — они поцарапанные и идут значительно дешевле.

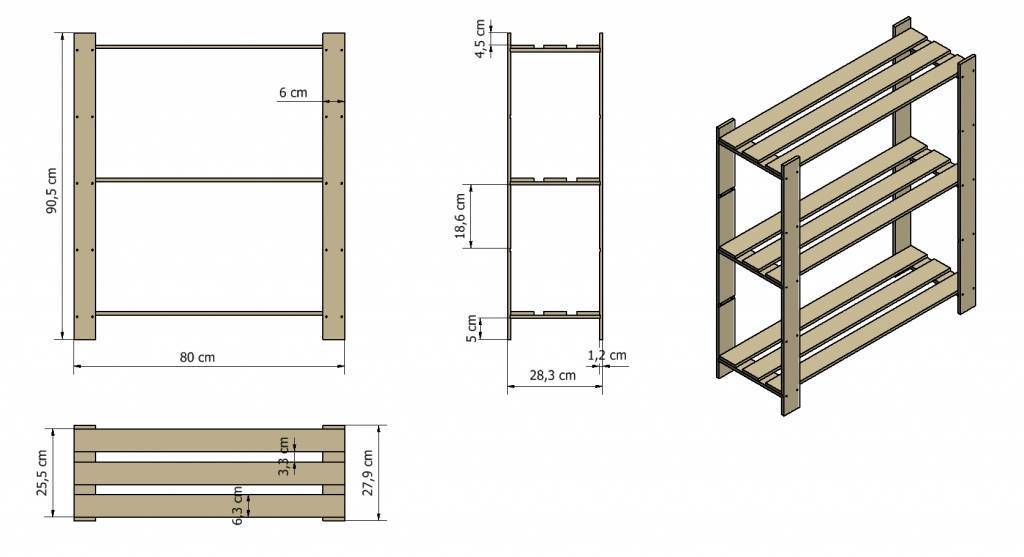

Деревянный стеллаж в гараж — чертеж с размерами

Еще момент: у полок из ДСП остается открытым боковой срез. Если его не обработать, при повышении влажности стружка будет разбухать, полка станет коробиться. Чтобы этого не произошло, промажьте края силиконом. С такой обработкой ничего с ДСП не случится.

https://youtube.com/watch?v=NdiaH15-bxc

Металлические

Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.

Кабель-каналы и полки — удобно и не очень дорого

Итак, из чего делают каркас металлического стеллажа в гараж:

• Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
• Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
• Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».

Присмотритесь внимательно, как расположены уголки

Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.

Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.

Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.
