Размеры смотровой ямы в гараже
Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:
- Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
- Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
- Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.
Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.
Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.
Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.
На этом параметры все
Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)
Как спланировать внутреннее пространство?
Стандартный размер гаража составляет 6х3 метра и высотой 2 метра, на этой площади потребуется разместить машину, смотровую яму, рабочее место с верстаком, стеллажи под мелочевку. В гараже автолюбителя всегда будут находиться следующие предметы:
- масло и другие жидкости;
- летняя и зимняя резина;
- запчасти для автомобиля;
- автокосметика и автоаксессуары;
- канистры;
- компрессор;
- сварочный аппарат;
- наборы инструментов и съемников для ремонта;
- болты, гайки и прочий крепежный инструмент;
- верстак с тисками.
Организация рабочего места в гараже своими руками должна начинаться с тщательной приборки и избавления от ненужных вещей. Весь старый хлам, пустые банки, сломанные лыжи, ветошь и неиспользуемые предметы выбрасывают. Освободившееся пространство планируется для размещения верстака и полок.
Расстояние от автомобиля до стен должно быть не менее 80 см для удобного прохода и обслуживания, поэтому эффективнее всего разместить стеллажи на стенах и под потолком. Подойдут такие компактные решения:
- подвесные полки вдоль стен на высоте 1,8-2 метра;
- система рейлингов на потолке;
- металлическая сетка на стене, как основа для крепления инструмента;
- крюки на потолке и стенах для хранения канистр и шлангов;
- специальная экономпанель с крючками и петлями;
- натянутые шнуры между стен;
- подвесные стеллажи под потолком;
- фиксаторы на стенах для листового материала.
Эти и другие решения, а также боксы для хранения всегда можно найти в строительных и автомагазинах.
Функции и необходимость
Ремонтная площадка в гараже необходима для осмотра автомобиля, замены масла, ремонта. Поездка на станцию технического обслуживания займёт несколько часов, тогда как некоторые работы выполняют за несколько минут самостоятельно. Полезное пространство в гараже расширяют за счёт обустройства ямы. Она нужна для ремонта автомобиля либо хранения овощей. В первом случае строят продольную, неглубокую нишу длинной равной размеру автомобиля. В ней размещают полки для инструмента или деталей, а также делают яркое освещение.
Кроме смотровой, в гараже обустраивают овощную яму. Они могут быть совмещены либо построены отдельно. Овощное хранилище обязательно закрывают крышкой, которая сохраняет нужный микроклимат. При совмещённом варианте, смотровую нишу полностью закрывают деревянными щитами. К тому же это служит дополнительной защитой от случайного падения.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

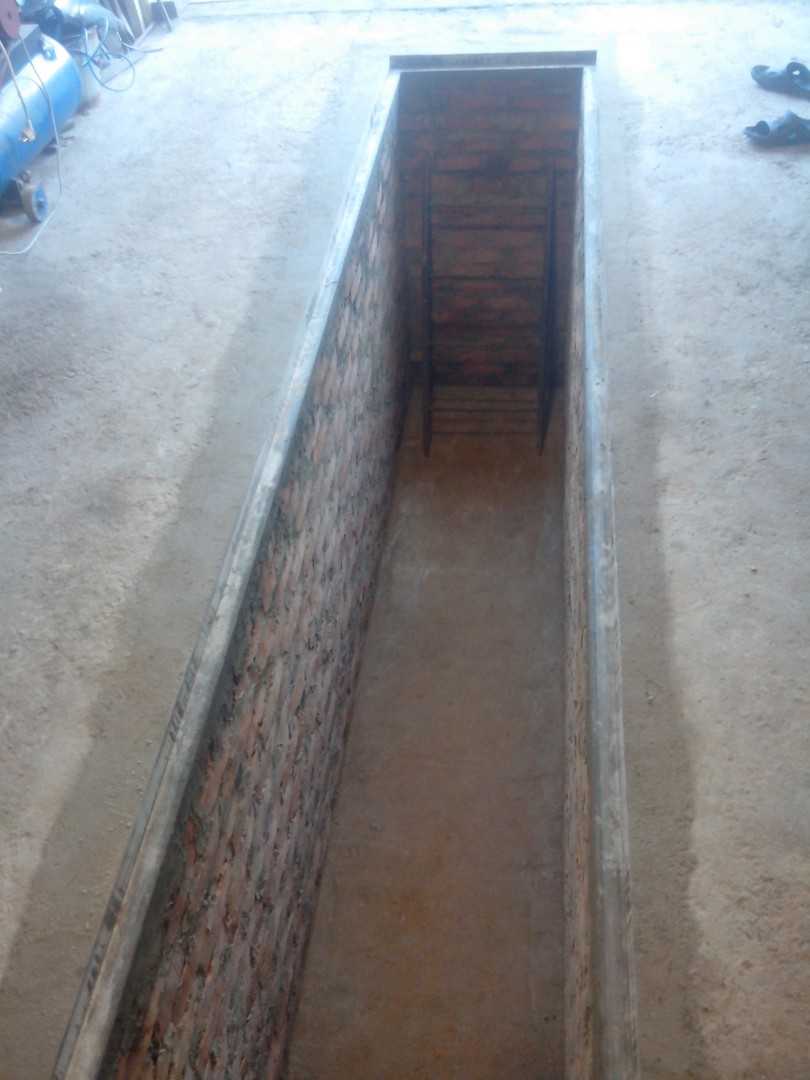

Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

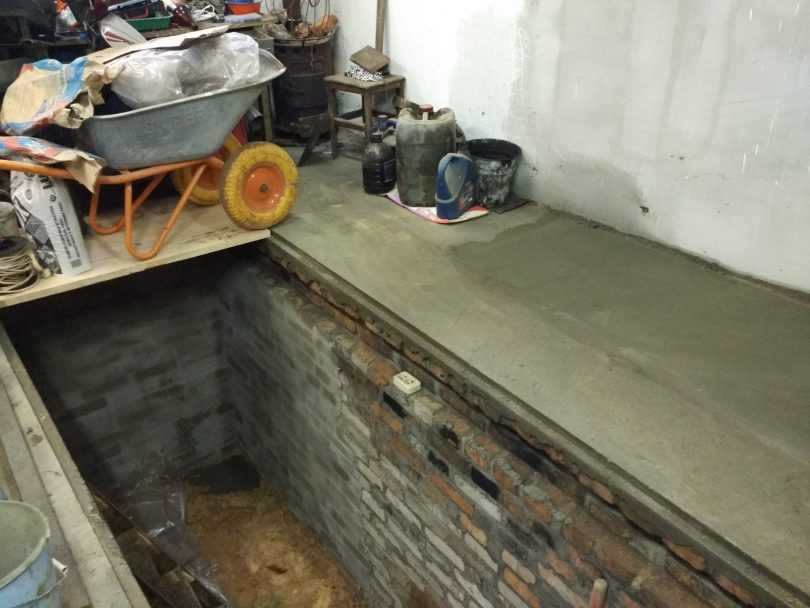

Как сделать кирпичную смотровую яму в гараже
Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.
В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.
Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.
Можно чередовать кирпич с блоками.

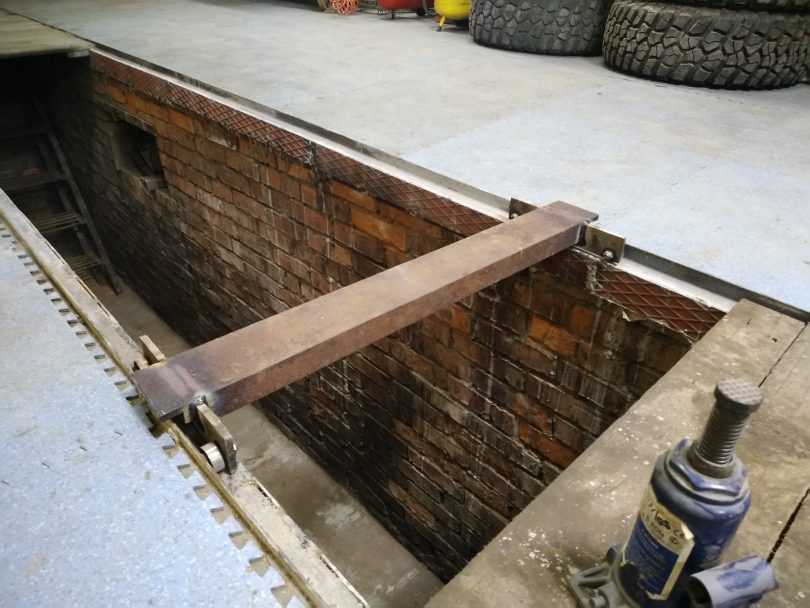

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.
К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.
После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.
Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.
Особенности обустройства смотровой ямы
У подобной конструкции гаража есть несколько особенностей:
- Проводить создание смотровой ямы нельзя при условии высокого размещения грунтовых вод. Это связано с тем, что даже при качественной изоляции стенки начнут сыреть, будут появляться сырость, через некоторое время может накопится вода.
- Основание должно иметь высокую прочность для того, чтобы выдерживать смещение грунта и воздействие тяжелого автомобиля.
Альтернативной конструкцией может стать эстакада. Однако загнать автомобиль на эстакаду достаточно сложно, при этом придется сделать сооружение более высоким.
Основные размеры смотровых ям следующие:
- Ширина – показатель, который напрямую зависит от габаритов автомобилей, а точнее колесной базы. Оптимальная ширина составляет менее половины колесной базы легкового транспортного средства, но так, чтобы можно было легко повернуться и менять инструменты. Делать слишком широкую смотровую яму не следует.
- Глубина – еще один важный показатель. Как правило, смотровую яму делают высотой на 10-15 сантиметров выше роста человека. Этот показатель глубины оптимальный, позволяет легко проводить работы. Однако стоит учитывать, что слишком глубокая яма может создать трудности при выполнении осмотра или ремонта транспортного средства.
- Длина определяет то, насколько удобна будет смотровая яма. Если она слишком короткая, то придется для полного осмотра транспортного средства ставить его сначала передом, а после задом. Как правило, показатель длины ограничивается размерами гаража. Для того чтобы сделать конструкцию более комфортной ее делают длиннее автомобиля на 1 метр. Размеры также определяются с учетом того, что нужно сделать лестницу.
На СТО довольно часто проводится обслуживание самых различных марок и типов транспортных средств, поэтому делаю конструкцию шириной 1000, высотой 1800 и длиной 5500 мм.
Смотровая яма на улице для машины своими руками. Этапы строительства
Для того чтобы понимать, как сделать смотровую яму на улице, не попасть впросак и не переделывать или доделывать готовое сооружение, стоит тщательно продумать все требования которым должна соответствовать смотровая яма на улице для машины.
Расчет размеров
Для удобной работы, длина смотровой ямы не должна быть меньше двух метров. К этому размеру необходимо прибавить размеры сооружения для спуска — лестницы со ступенями или сварной стремянки.
Глубина ямы выбирается в соответствии с ростом того, кто будет пользоваться ею, плюс 20см до верха ямы. К этому размеру прибавляется 10см на засыпку пола щебенкой и заливку бетоном. Если предполагается, что пользоваться смотровой ямой люди разного роста, глубина должна быть рассчитана на самого высокого. Лучше подставить под ноги специальную подставку, чем работать согнувшись.
Ширина траншеи для устройства смотровой ямы выбирается в зависимости от расстояния между колесами обслуживаемого автомобиля (на 30 — 40см меньше). К этому размеру необходимо добавить двойную толщину стен самой ямы.
Порядок работы
Когда делается смотровая яма своими руками на улице, очень важно доскональное выполнение всех предусмотренных технологией этапов строительства. В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется
В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется
В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется.
Наличие воды не позволит комфортно пользоваться смотровой ямой, поэтому очень важно изготовить надежную гидроизоляцию. Ее можно выполнить из нескольких слоев полиэтилена или материалов на основе битума, изолировав пол и стенки от возможности проникновения влаги
Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см
Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см.
Следующим этапом, толщиной 7 — 10см, с использованием армировочной сетки заливается бетонным раствором пол и после отвердения раствора возводятся стены.
На сухих грунтах для стен можно использовать кирпич, но если грунтовые воды подходят близко, то применяется только монолитный армированный бетон.
Во время кладки стенок ямы, нелишним будет устроить в них небольшие ниши для инструмента, крепежа или запасных частей.
При достижении необходимой высоты стенок ямы (чуть выше уровня грунта), на них сверху крепится сваренная из металлического уголка рама (уголком внутрь) для укладки досок предохраняющих от случайного падения в яму, когда она не используется. Для этого подойдут доски толщиной не менее 50мм. Дерево необходимо обработать любым составом предохраняющим от гниения и грибка или прокрасить отработанным маслом.
Вокруг готовой смотровой ямы заливается бетонная отмостка. Кроме того, лучшее решение — устроить над ямой навес защищающий от осадков. Если это невозможно, то необходима дополнительная водонепроницаемая крышка, по размеру минимум на 50см длиннее и шире чем построенная смотровая яма на улице.
Основная технология постройки
После того, как яма вырыта, надо качественно выровнять стенки и дно лопатами. После этого в первую очередь обустраивается пол. Сначала дно засыпается песком слоем примерно равным 20 см. Песок хорошо утрамбовывают, при необходимости поливая водой.
Поверх утрамбованной песчаной подушки укладывается щебень. Его слой не должен быть меньше 10 сантиметров. Щебень так же хорошо утрамбовывается. Сверху щебня укладываются и вяжутся проволокой хлысты металлической или пластиковой арматуры (6-8 мм) вдоль и поперек ямы, образуя квадраты со стороной примерно 150 мм.
Для армирования можно использовать и строительную решетку. Заключительным этапом дно ямы заливается бетоном. Толщина слоя при этом должна быть не менее 80 мм.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).
Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Рекомендации по планированию постройки
Условием высококачественного применения смотровой ямы как тех. постройки и места для сохранения продуктов считается воплощение всех общепризнанных норм возведения таких сооружений. Начинать надо со схемы расположения ямы и чертежа ее устройства.
Эта система требует кропотливого планирования дел. Принципиальным фактором считается установление свойств земли и состояния грунтовых вод. Более пригодной для схожих построек считается глинистая почва. Она не пропускает воду, а значит, имеет возможность быть типичной водоизоляционной поверхностью, но и имеет недостатки, которые тоже надо учитывать.
Когда грунтовые воды скапливаются, в связи с их расположением, смотровой яме нужна дренажная система для отвода излишней воды.
Все это нужно предусмотреть на этапе планирования видов работ и затрат на них при сооружении ямы, чтобы сделать работу быстро и организовано без различных доработок и исправлений.
Стены
Для возведения стен чаще всего используют бетонные блоки, кирпичную кладку либо делают опалубку и заливают сплошным бетонным монолитом. Если грунт на срезе твердый, достаточно сделать только внутренний короб опалубки, внешним станет сама земляная стена.
Если грунт сыпучий, придется ставить деревянные щиты по всему периметру ямы. Перед тем, как в установленную опалубку залить бетон, между противоположными щитами обязательно нужно установить прочные распорки. В ином случае доски деформируются и выгнутся от тяжести.
Обратите внимание!
Душевая кабина своими руками — пошаговая инструкция с фото и описанием
- Как установить чердачную лестницу своими руками — обзор популярных конструкций с фото и описанием
Как утеплить входную железную дверь: пошаговая инструкция с фото и описанием самого эффективного метода
В худшем варианте они просто могут не выдержать и бетон прольётся на дно ямы. Заливать весь бетон нужно в один приём и не оставлять часть этой работы на следующий день. Иначе место соединения старого и свежего бетона будут непрочными
Требования
Для устройства ям для ремонта автомобилей разработаны свои стандарты, но они касаются только предприятий, которые занимаются осмотром и обслуживанием автомобильной техники. Техническая база должна быть зарегистрирована, поэтому подразумевается, что она соответствует действующим ГОСТам.
Смотровая яма должна обеспечивать:
- безопасность — как для человека, так автомобиля и других строительных конструкций;
- удобство при работе — внутри можно встать в полный рост;
- легкое обслуживание — ремонт и уборка не вызывают трудностей.
Сооружение должно быть защищено от грунтовых вод и заливания при мытье машины. Когда яма не используется, она должна закрываться сверху настилом или крышкой, чтобы в туда никто не упал.
В условиях частной застройки нормативы никто не проверяет, поэтому каждый владелец гаража волен решать этот вопрос по своему желанию. Но это не значит, что должны нарушаться разумные требования по удобству и безопасности эксплуатации ямы. Необходимо соблюдать технику безопасности.
Оснащение
Вентиляция
Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края. Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.
Освещение
Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно. Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни
Можно ещё сделать металлические закладные пластины, для светильников на магните
Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните.
Лестница в смотровую яму
Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.
Как провести расчет конструкции
По конструктивным особенностям смотровая яма бывает:
- Комплексная, состоящая из ямы и погреба (см. Погреб в гараже: как сделать в разных вариантах).
- Узкая, в этом случае, для спуска в нее ставится небольшая лестница.
Устройство лестницы в смотровой яме
Лежачим вариантом, когда пребывание в яме может быть лишь в лежачем положении.
Все эти варианты имеют различные модификации ям.
Размеры стандартной конструкции зависят от:
- Количества людей, работающих в ней одновременно.
- Размеров гаражного помещения.
- Типа авто и прочей техники, хранящейся в гараже.
Для размещения нескольких автомобилей делаем яму в гараже в классическом варианте с размерами:
- Ширина — от 750 до 1000 миллиметров. При этом учитывается расстояние между колесами авто и возможные его модификации.
- Глубина – от 1,7 до 2 метров. Этот параметр зависит от роста владельца гаража и выбирается с учетом удобства проведения ремонтных работ.
- Длина — от 1,6 до 3 метров, что зависит от размеров автомобиля, который будет храниться в гараже. В помещениях, имеющих большую площадь, можно сделать стационарные ступеньки для спуска в яму, при экономном варианте устраивается приставная лестница.
Яма выкапывается с припусками по всему периметру примерно сорок сантиметров, а по высоте до двадцати. При устройстве утепления стен, размер ямы следует увеличить на величину утеплителя.
Для удобства проведения ремонта автомобиля и размещения в яме различных инструментов, приспособлений, предусматриваются ниши по длине стен. Для обеспечения техники безопасности следует сделать крышку на яму из палубных досок, она же поможет предотвратить попадания на днище авто дополнительной сырости.
Утепление смотровой ямы
Для работы зимой производят утепление ямы. К тому же надо экономить электричество на нагревание гаража. Еще при расчете работ по яме должны предусмотреть ее утепление в основном полистиролом.
Он владеет такими качествами:
- никак не гниёт;
- никак не поддерживает горение;
- никак не упускает воду, отлично крепится к бетонным плоскостям с поддержкою клея;
- недорого стоит;
- не опасен для самочувствия.
Для стенок традиционно советуют применять пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Его устанавливают слоем шириной 50 мм. Для крепления употребляют клей на цементной базе. Многие экономят на теплоизоляции ямы в результате зимой часто болеют.
Пластиковые модели
Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.
Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.
Чтобы вы поняли, о чем идет речь, предлагаем посмотреть видео, в котором описывается одна из представленных на рынке моделей.
Про ошибки обустройства ямы в гараже – следующее видео:
Подготовка
В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.
Грунтовые воды
Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.
К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.
Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.
Грамотно определяем размеры смотровой ямы
Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно
Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.
Остановимся на методах определения ключевых параметров.
- Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
- Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
- Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.
Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.
Методы строительства
Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.
Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.
Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении
Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.
Земляные работы
Этот процесс считается самым сложным, потому что придется выкопать ориентировочно 10 кубометров земли. Перед началом работ следует сделать разметку, для этого вбейте колышки и натяните между ними хорошо заметную веревку.
Как выкопать яму в гараже своими руками:
После выкапывания ямы половину грунта необходимо вывести с участка, так как он нам не понадобится. Оставшуюся часть мы будем использовать для заполнения пазух, которые появятся в процессе выполнения работы.
Хорошо выровняйте пол чтобы не образовывалось перекосов, проверьте тщательно ровность поверхности с помощью уровня.
Теперь нужно засыпать слой из щебня в 10 см, после хорошо его утрамбовать.
На этом этапе можно обустроить пространство в стенах для хранения различных инструментов и приспособлений.
