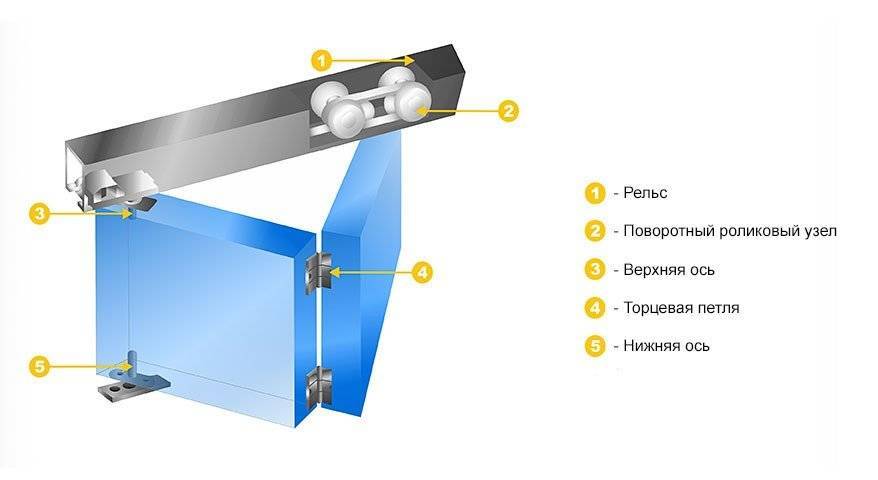

Конструкция и особенности складывающейся двери гармошка

Виды складных пластиковых гармошек

Различают несколько разновидностей пластиковых «гармошек».

  • Самый распространенный вариант — собирающиеся с одной стороны дверного проема. Они монтируются с двумя направляющими линиями, по которым движется полотно.
  • Модели-книжки — состоят из двух складывающихся секций. Обе действующие створки делаются одинакового размера, поэтому при открывании изделие складывается ровно пополам.
  • Конструкции, прячущиеся в нишу стены — при открытии створки уходят в специальное углубление в стене. Во время монтажа необходимо учитывать, что для установки потребуется специальный короб из гипсокартона, куда будет прятаться дверь.

Каждый из вариантов обладает своими плюсами. Например, двери-книжки на вид кажутся более массивными, но именно они обеспечивают лучшую шумоизоляцию и значительно устойчивей, чем другие виды.

Двустворчатая межкомнатная дверь гармошка из ПВХ

Какие исполнения гармошки бывают

Двери могут отличаться не только устройством, но и способом исполнения. Любая разновидность может быть выполнена в одном из двух вариантов.

  • У глухих изделий створки цельные, без каких-либо зазоров, поэтому в полностью закрытом состоянии сквозь них не проникают лучи света.
  • Модели со вставками имеют дополнительные элементы из стекла или прозрачного пластика, что повышает их эстетическую привлекательность.

Как вы наверное уже заметили, что этот тип дверей не подойдет для установки в ванную комнату и санузел, для этих помещений мы порекомендовали бы вам рассмотреть вариант двери с матовым стеклом:

Сборка дверного полотна для двери гармошка

Возьмите лист ДВП и вырежьте первые две панели. Это будут створки двери. Можно сделать их одной ширины или одну тоньше, а другую шире – это будет зависеть от личных предпочтений. Панели вырезают при помощи электролобзика, а края обрабатывают мелкозернистой наждачной шкуркой (нулевка). Пыль смахивают чистой тряпочкой, чтобы подготовить поверхность к наклеиванию  пластиковой кромки.

Торец каждой панели необходимо предварительно смазать клеем, а склеиваемые детали прижимать плотно друг к другу, чтобы зафиксировать кромку. Для этих целей можно воспользоваться валиком или граненой стеклянной бутылкой. Затем следует отложить в сторону панели до окончательного высыхания. Обычно достаточно двенадцати часов, чтобы кромка хорошо приклеилась. Затем можно наметить расположение петель, каретки, фурнитуры и ручки с замком.

Установите на торцевую панель створки две металлические оси – одна должна располагаться сверху, а другая снизу. В обозначенных местах для разметки при помощи электродрели сделайте отверстия по глубине меньше, чем длина оси. Закрепите каждую ось на поверхности панели. По горизонтали и вертикали положение нижней и верхней оси должно быть одинаковым.

Высверлите отверстие для крепления роликового бегунка в верхней торцевой части панели. Эту панель обычно устанавливают в последнюю очередь. Уложите панели на горизонтальную поверхность в такой последовательности, чтобы потом была возможность соединить их при помощи петель. Между соседними створками (исключение – две крайние) следует симметрично расположить петли. При смещении петель — панели будут перекошены и возможно появление трещин.

Когда дверное полотно собрано установить его в дверной проем будет просто

После того как разметка петель выполнена (должно быть одинаковое расстояние между тремя петлями), то их можно поместить на створку. Петли следует соединить так, чтобы расстояние между ними было не менее трех миллиметров при полностью открытой створке.

В крайней панели необходимо сделать паз для дверной ручки. Это отличительная особенность двери-гармошки от межкомнатной двери – ручка монтируется на крайнюю панель, а не на торец створки. При помощи электродрели необходимо просверлить пазы для дверного замка (защелки) и навесить створку на крепления дверного проема.

Установка двери гармошка в дверной проем

Когда дверное полотно собрано, установить его в дверной проем будет просто. Установите направляющую рейку. Если у вас стандартный проем, то ширина рейки будет составлять тридцать пять, высота – тридцать три-тридцать девять миллиметров. Когда ширина проема меньше, чем направляющая рейка, то ее следует обрезать.

Навесьте створку на крепления. Эту работу необходимо выполнить, когда створка находится в сложенном виде: приподнять и завести ее в металлическую ось посадочной пластины. Затем панель крайней створки соединяется с осью каретки. Для регулирования положения и хода створки следует использовать регулировочный ключ.

Когда высота дверного проема составляет больше метра, то возникает необходимость в установке большего количества бегунков сверху. В таком случае следует установить нижнюю рельсу, в которую заводятся колеса каретки.

Как правильно выбрать дверь-гармошку?

При покупке, профессионалы советуют обратить особое внимание на уплотнители для пазов, а также металлическую раму. От этих деталей зависит будущая бесшумность работы

Когда раздвижное устройство сделано с высоким качеством, оно при открывании скользит очень легко и плавно.

Когда раздвижные полотна будут открытыми, между ними не допускаются видимые зазоры.

Материал панелей зависит от будущего помещения, где планируется устанавливать конструкцию. К примеру, пластик, больше всего подходит для:

Деревянные панели, лучше устанавливать для:

«Гармошка» из стеклянных панелей станет украшением выхода на террасу или в сад.

В современном мире, «гармошка» может использоваться не только в качестве сохранения лишних квадратных метров. Эта простая и удобная конструкция подойдет под любой интерьер, будет украшением каждого помещения.

https://youtube.com/watch?v=oWz5rZTdCvc

Дверь гармошка одновременно выполняет две функции: вертикальной жалюзи и перегородки между комнатами.

Учитывая требования помещения и параметры проёма, в который устанавливается дверь гармошка, ширина таких дверей составляет 700 — 900 (мм). Высота начинается от 2000 (мм) и заканчивается 2500 (мм).

Возможные размеры двери гармошки:

  • Ширина: 700 (мм), 800 (мм), 820 (мм), 900 (мм).
  • Высота: 2000 (мм), 2030 (мм), 2500 (мм).
  • Ширина полотна: 100 (мм), 150 (мм).
  • Толщина полотна: 6 (мм), 8 (мм), 10 (мм), 12 (мм).

Не редкостью являются и дверные проемы нестандартных размеров, поэтому дополнительно в комплект двери гармошки входят специальные панели.

Важно: при выборе двери гармошки следует обращать особое внимание на пазовые уплотнители и металлическую раму, поскольку будущая бесшумность работы будет зависеть именно от этих деталей

Применение складных дверей в интерьере

Складывающиеся двери широко применяются в любом дизайне. Они имеют богатую палитру оттенков. Такие конструкции позволят сделать яркий акцент или выполнить все в одной гамме. Для визуального расширения пространства можно воспользоваться стеклянными системами или моделями с зеркальными элементами. Имеется много уникальных сочетаний и комбинаций, в том числе витражные вставки.

Использование конструкций типа книжка и гармошка является актуальным, практичным решением для дома и квартиры, которое выполняет декоративную и функциональную задачу.

Очень многие владельцы маленьких квартир вынуждены каким-нибудь образом экономить жилую площадь. Чтобы решить эту проблему, многие устанавливают двери гармошкой, цена которых вполне доступна многим гражданам.

В прежние времена они устанавливались только для экономии пространства. Сегодня появилось много дизайнерских решений, в которых использованы современные высококачественные материалы. В таких проектах такая дверь становится великолепной заменой межкомнатных распашных устройств. В результате интерьер квартиры становится более привлекательным и выразительным.

Подготовка дверного проема

Сначала демонтируется старая коробка. Нужно удалить остатки монтажной пены и штукатурки. Затем обновляется отделка этого участка стены. Когда штукатурка полностью высохнет, переходят к установке короба. Чтобы складная конструкция функционировала исправно, следует убедиться в том, что рама не имеет погрешностей по размерам и положению в горизонтальной и вертикальной плоскостях.

На следующем этапе выполняется установка направляющего элемента. Его нужно врезать в лутку. Между дверной рамой и створкой должен остаться небольшой зазор, достаточно 1-2 мм. Установка складной двери производится после того, как будет зафиксирован ограничитель. Чтобы роликовая система выполняла свою задачу, рекомендуется по одной стороне проема расположить крепежные элементы: 2-3 шт. по всей высоте. Благодаря им при открывании створка будет полностью раскладываться, т.к. с одной стороны ее удерживают петли.

Монтаж

Если монтируются двери, складывающиеся пополам, нужно завести ролики в паз направляющего элемента. Чтобы упростить эту задачу, рекомендуется смазать механизм солидолом. Такая мера поспособствует лучшему скольжению по направляющей. На последнем этапе створку фиксируют с одной стороны проема. Если конструкция двойная, боковые петли должны быть установлены по обе стороны дверной рамы.

Фурнитура

Складывающиеся двери оснащаются ручкой и замковым механизмом. Фурнитура устанавливается стандартным способом. Учитывая, что складные конструкции не обеспечивают герметичность, они редко оснащаются замковыми механизмами. Однако дверная ручка должна быть установлена, т.к. в противном случае полотно будет сложно открыть

Это особенно важно, если планируется монтировать складные зеркальные двери, ведь стекло быстро пачкается

Гармошка, книжка и другие виды дверей

Классификация обычно осуществляется в зависимости от материалов. Но играет огромную роль и способ открывания. Сейчас остановимся именно на этой характеристике. Итак, по способу открывания двери бывают складными и раздвижными. Первые состоят из нескольких складывающихся панелей, вторые же могут иметь одну или несколько створок, перемещающихся параллельно.

Еще можно отнести к видам межкомнатных дверей гармошку. Состоит она из нескольких секций. Ширина каждого сегмента не превышает 15 см. Крепятся они вертикально посредством крепких ламелей и при открывании складываются у стены, откуда и пошло название – гармошка. В основном фиксируются панельки к верхней направляющей, однако это не принципиально. Открывается гармошка благодаря плиссированным полотнам. Первая ламель крепится непосредственно к проему, следующая же имеет ролик и отвечает за перемещение панелей. Благодаря специальным синхронизаторам гармошка мягко и плавно двигается. Кроме того, можно зафиксировать полотно в любом положении с помощью специальных стопоров-флажков.

Гармошка отличается мобильностью и экономией пространства. Да и изменить размер очень легко, нужно только добавить либо убрать панели. Но имеет такая гармошка и недостаток, это низковатая прочность. Кроме того, наиболее целесообразно устанавливать такие двери на небольшие проемы, в противном случае механизм очень быстро выйдет из строя. Уже заинтригованы этой моделью? Посмотрите еще и фото, возможно, вы окончательно остановитесь на ней.

Гармошка довольна сложна, но есть вариант проще – дверь-книжка, она также относится к складным типам. Состоит зачастую только из двух створок и является более прочной. Правда, встречаются модели и из трех полотен, ассиметричные и другие, но они в основном делаются на заказ. Крепление к коробке осуществляется посредством обычных петель, да и между собой полотна также соединяются за счет этой фурнитуры. На верхнюю часть коробки устанавливают направляющую, по которой будет перемещаться ролик при изменении положения створки. В комплект входят еще фиксатор и стопор. Книжка, конечно, смотрится менее экзотично и сложно, но тоже аккуратно и со вкусом, фото – лишнее тому доказательство.

Пожалуй, мы сказали все о книжках и дверях-гармошках – какие они бывают, их особенности и принципы работы. Давайте поговорим об еще одном типе – раздвижные двери. Они могут иметь как одну, так и несколько створок одинаковой ширины. Самыми распространенными являются параллельно-сдвижные. Они представляют собой одно- либо двустворчатый слайдер, работающий по принципу купейных дверей. При этом полотна могут перемещаться только по одной верхней направляющей или же по двум, установленным сверху и внизу. Последний вариант более надежный.

Можно сделать специальную нишу в стене, в которую и будут заезжать створки. Однако не всегда в перекрытии получается устроить полую часть. Но выход из подобной ситуации есть, можно просто спрятать дверные полотна под перегородкой из гипсокартона. Правда, если у вас недостаточно места, то такой шаг не совсем целесообразен.

Можно сказать, что краткий обзор этих конструкций мы завершили. Для полноты картины в статье также собраны многочисленные фото раздвижных межкомнатных дверей, виды их столь разнообразны, что подобрать максимально подходящий вариант не составит труда. Но если вы желаете внести свои коррективы, то большинство фирм изготовят изделие по вашим собственным эскизам.

Как сделать дверь-гармошку самостоятельно

Изготовить такую дверь своими руками несложно. Самым важным моментом в этом случае станет выбор качественной фурнитуры. Для того чтобы сделать дверь-гармошку самому, вам понадобятся:

  • листы материала;
  • петли;
  • шарнирные направляющие;
  • ручка;
  • замок;
  • пластиковая кромка;
  • боковые профили;
  • заглушки;
  • направляющая;
  • роликовый механизм;
  • саморезы;
  • дрель;
  • рулетка;
  • карандаш;
  • канцелярский нож.

Изготовление дверного полотна:

  1. Замерить высоту и ширину дверного проема.
  2. По полученным данным разметить листовой материал и вырезать из него желаемое количество панелей (оптимально – 5–6), из которых будут состоять створки. Ширина отдельных элементов может быть разной.
  3. Обработать мелкозернистой наждачной бумагой края отрезанных панелей и наклеить на них пластиковую кромку в тон.
  4. Оставить заготовки сохнуть примерно на 12 часов.
  5. Разметить места установки фурнитуры и ручки с замком.
  6. На торце крайней створки укрепить сверху и снизу 2 металлические оси. Их положение должно быть строго одинаково относительно друг друга.
  7. Просверлить отверстие для роликового механизма вверху и установить колесики.
  8. Уложить панели на пол для соединения их петлями. Располагать петли следует на одном уровне по горизонтали, чтобы не было перекосов. Между всеми панелями, кроме крайних, надо установит по 3 петли.
  9. Соединить соседние панели петлями таким образом, чтобы расстояние в открытом виде между ними составляло 3 мм.
  10. Сделать выемки под ручку и замок.

Установка в дверной проем:

  1. Через каждые 25–30 см в верхней направляющей просверлить небольшие отверстия.
  2. Выбрать, в какую сторону будет складываться дверь. На противоположную сторону рельса установить защелку.
  3. Бегунок каретки ввести в направляющую.
  4. Закрепить направляющую в верхней планке дверного короба.
  5. В нижней части проема закрепить приемную пластину.
  6. В приемные пластины ввести металлические оси готовых створок.
  7. По периметру дверного проема установить наличники.

Как видно из рекомендаций, вопрос о том, как установить дверь-гармошку самому не затруднит даже неопытного мастера. Правильно выбирайте материал раздвижных дверей, фурнитуру к ним, учитывайте все особенности этих конструкций, и они прослужат вам исправно.

Устройство и разновидности складных дверей для шкафов

Основной особенностью складных дверей выступает механизм, отвечающий за ее открывание. Он включает:

  • крепежи для створок (полосы из гибких мягких материалов или петли);

  • металлические направляющие, фиксируемые сверху или снизу;

  • полотна, отличающиеся вариативностью используемых материалов.

Установленное полотно складывается в выбранном направлении по принципу жалюзи.

По механизму крепления складные двери можно разделить на 2 группы:

  • опорные, имеющие 2 направляющие и позволяющие не только складывать двери, но и перемешать их вдоль рельса;
  • подвесные, крепящиеся к потолку и дающие возможность открытия только в сторону боковых навесов.

В случае внушительных размеров шкафа (>2м) направляющие фиксируются сразу в 2 направлениях, чтобы усилить прочность конструкции.

В зависимости от количества створок шкафы со складными дверями подразделяются на:

  1. Книжки. Дверные полотна делятся на 2 части.Позволяют использовать тяжелые материалы при изготовлении фасадных частей. Задействуются 2 направляющие.
    Книжки отличаются высокой надежностью.
  2. Гармошки. Полотен >2. Добавление дополнительного полотна приводит к снижению ширины элементов. Полотна соединены торцевыми петлями или шарнирными профилями. Для фиксации используют верхнюю направляющую.

Советы

Шкафы-гармошки устанавливают в прихожей, спальне и даже кухне. Для прихожей удачной будет модель с зеркалом, для спальни — со светлыми декорированными створками.
Главное в конструкции шкафа — направляющие и фурнитура: ручки и механизмы крепления

Уделите внимание качеству материалов.
Фурнитура должна быть только металлической. Рамки панелей — тоже из металла.
Материал самой мебели имеет значение: панели — из ЛДСП, МДФ или высокопрочного пластика

Встречаются и деревянные створки, но они тяжелее и могут сломаться.
Фасад может быть декорирован чем угодно — от ткани до бамбука и стекла.
Чтобы система хранения прослужила дольше, бережно пользуйтесь складывающимися створками, объясните детям, чтобы не катались на дверцах.

Особенности дверей из ПВХ: достоинства и недостатки

На первый взгляд, пластик, использующийся при производстве дверей, может казаться слишком легким и ненадежным материалом. Однако, для «Гармошек» выпускают специальные ламели, которые обладают некоторыми преимуществами.

  • Усиленные ребра жесткости делают конструкцию более прочной и устойчивой.
  • Элементы способны выдерживать механические воздействия и не деформироваться при этом.
  • Особенности материала обеспечивают достаточно долгий срок эксплуатации.
  • Пластик не выделяет вредных для здоровья или окружающей среды веществ, и признан экологически безопасным.
  • За дверью несложно ухаживать, нужно лишь мыть ее по мере загрязнения и следить за состоянием фурнитуры.

Складная межкомнатная дверь перегородка из ПВХ выполненная по типу гармошка

Собрать дверь из ПВХ несложно, чтобы разобраться в этом, не нужны какие-то особые навыки или знания. Чаще всего «гармошки» используют в узких коридорах, где распашная конструкция осложнила бы проход, или же в небольших комнатках, где каждый метр на счету. Также пластиковые изделия не боятся повышенной влажности, поэтому их можно поставить на входе в кухню или ванную комнату, а вот дерево или МДФ явно не подходит для таких случаев.

Пластиковая дверь уступает деревянной или сделанной из МДФ по звукоизоляционным свойствам и устойчивости, но благодаря небольшому весу конструкции, она гораздо удобней в использовании и не требует установки дополнительных опор. А вот модели со значительным весом нельзя монтировать без двух нижних направляющих, которые будут удерживать массивную дверь.

Длительность общего срока эксплуатации зависит не только от материала, но и от качества деталей. Именно по этой причине у пластиковых дверей незаслуженно сомнительная репутация. Дело в том, что их монтаж и дальнейшее использование требует большого количества различных деталей: подшипников, шарниров и прочих механизмов, отвечающих за хорошую подвижность ламелей. Поэтому ни в коем случае нельзя каким-либо способом экономить на их качестве — это приведет к тому, что конструкция будет работать плохо, станет ненадежной, а срок использования значительно сократится.

Дверь «гармошка» может быть не только практичным элементом интерьера, позволяющим экономить пространство, но и частью оригинального дизайна. Не обязательно устанавливать эти конструкции только в маленьких посещениях, их можно использовать и в качестве необычных перегородок, как часто делают в различных магазинах или в офисах.

Как видите, складные гармошки имеют как положительные, так и не очень, свойственные им качества, возможно вам стоит подумать над другим вариантом, например, установить межкомнатную раздвижную дверь с одной створкой?

Зеркальные двери-купе

Благодаря отражающему свойству, зеркальные двери «маскируют» даже самый глубокий шкаф-купе, добавляя в интерьер ощущение воздуха и простора. Известна и способность зеркал зрительно увеличивать пространство и делать его светлее.

Кроме обычного зеркала, для изготовления дверей-купе применяют зеркальные полотна с гравировкой, рисунками и узорами, нанесенными пескоструйной техникой и другими вариантами отделки. Привычное зеркало можно заменить на бронзовое, графитное или тонированное.

Зеркальные двери купе можно украсить пленочным рисунком, имитирующим витраж.

Сходство с витражом достигается и за счет нанесенной заливки по контуру специальным акриловым полимером (краской).

Также в качестве украшения на зеркальных дверях можно встретить элементы фьюзинга.

Минус у зеркал очевиден – это хрупкий и достаточно тяжелый материал. Армирующая пленка по обратной стороне двери купе помогает снизить вероятность случайного разбития зеркала. А если это произошло – не даст осколкам разлететься по помещению.

Преимущества и недостатки дверей гармошек

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

ПреимуществаНедостатки
  • Значительная экономия пространства. Для открывания проема достаточно до 150 мм свободно пространства перед дверью, для распашной конструкции — радиусом, минимум 600 мм.
  • Простая установка.
  • Небольшая цена.
  • Практически отсутствует звукоизоляция.
  • Не удерживает запахи из других помещений.
  • Короткий срок службы. Это объясняется наличием большого количества подвижных элементов и разной фурнитуры, которые могут ломаться.
  • Такие конструкции достаточно часто заклинивают.
  • Они не обеспечивают человеку в отдельном помещении тишину и покой.

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Глухие двери гармошка

Со стеклянными вставками. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Стеклянные вставки в дверях

Из пластика. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Двери гармошка из пластика

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Деревянные двери гармошка

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Схема сборки двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

  • Верхней направляющей – поз. 1в.
  • Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
  • Двух полупанелей: правой и левой – поз. 3.
  • Основных панелей – поз. 5.
  • Соединительного шарнира – поз. 4.
  • Стыковочной рейки – поз. 2.
  • Панели с замком – поз. 6.
  • Бегунков – поз. 7, предназначенных для перемещения полотна двери.
  • Стопоров – поз. 8, для фиксации дверного полотна.
  • Саморезы – поз. 11, для крепления направляющей рейки.
  • Ручки – поз. 9, для закрывания двери.
  • Защелки – поз. 10.

Особенности дверей

Существенная экономия пространства. Довольно часто при расстановке мебели приходится ориентироваться на расположение дверных проемов. Рядом с ними невозможно поставить так нужный шкаф или для удобства – диван, повесить полку или картину. Причина – это будет мешать открыванию двери. Если речь идет о «гармошке», то такой проблемы не существует.
Возможность отделки стен всеми материалами, без ограничений. Резко открывающаяся дверь часто своей ручкой повреждает облицовку поверхности: пробивает (например, пластиковые панели) или просто царапает. Конструкция складной двери исключает такие «неприятности» в принципе.
Бесшумность. «Гармошка» плавно скользит по направляющим, поэтому не слышно привычного многим скрипа открывающейся двери.
Безопасность. В семьях, где растут малыши, довольно нередки случаи, когда они умудряются прищемить себе палец. Да и не каждую дверь ребенок в состоянии открыть. В этом плане раздвижные модели идеальны.
Надежность в эксплуатации. Открывающимся дверям присущи довольно распространенные недостатки. Например, «провис», «перекос». Со временем или под влиянием колебаний температуры, влажности их геометрия не совпадает с проемом. Многие сталкивались с ситуацией, когда в определенные сезоны дверь открывается и закрывается с трудом

«Гармошки» такому недугу не подвержены.
Немаловажно и то, что такими изделиями можно оборудовать проем любого размера, даже там, где стандартная дверь не подойдет.

Независимо от конструкции все двери- гармошки имеют обязательные одинаковые составные части: направляющие, стопоры, ролики. Их установка – дело несложное, поэтому доступна и непрофессионалу.
