Установка электросчётчика в гараже: как правильно выбрать прибор?

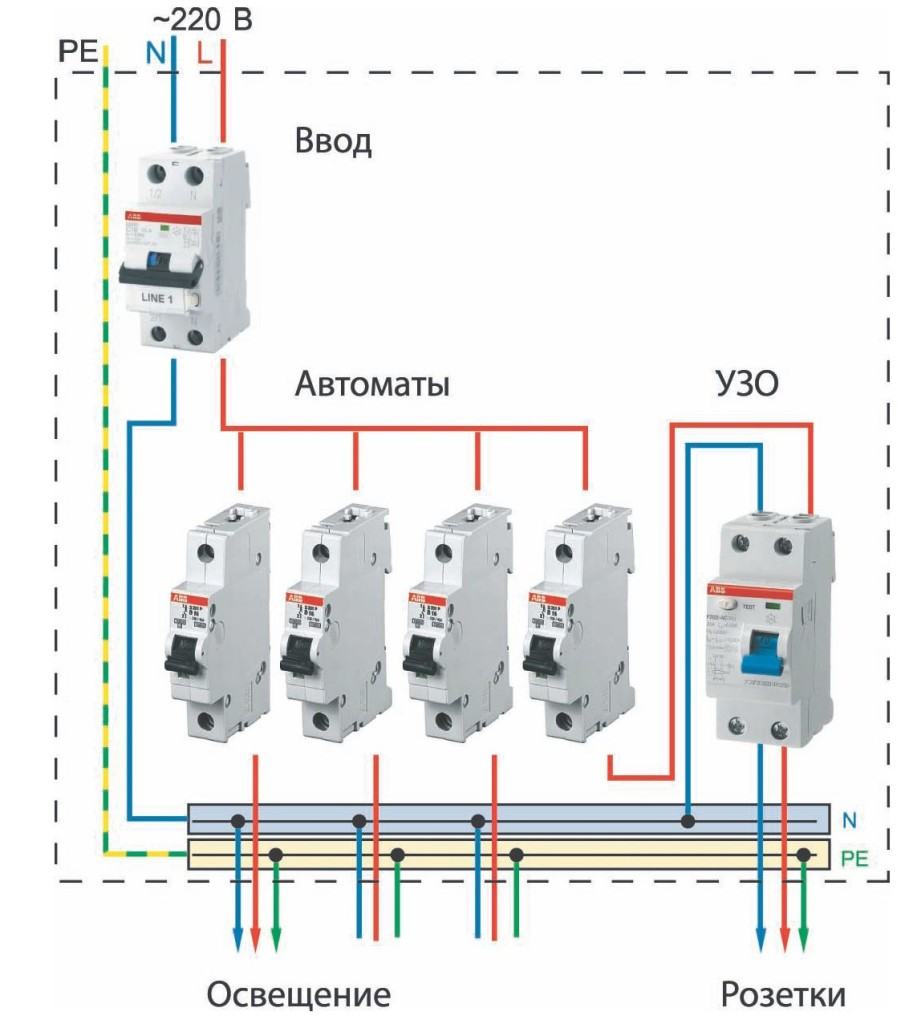

Схема электрощитка

Подбор автоматических предохранителей осуществляется согласно типу потребителей и их электрических параметров, таких как напряжение и номинальный ток. Все эти данные указаны в паспорте к оборудованию. Как правило, ток отключения автомата должен быть больше номинального тока аппарата.

Кроме бытовых розеток, на которые ставятся дифференциальные автоматы, другие потребители могут быть подключены через обычные предохранители. Обычно допускается подключение электроприемников одной категории через общий автомат. Например, это касается освещения.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Из всего оборудования в гараже сварочный аппарат является наиболее энергоемким потребителем. Поэтому если планируется его использовать, необходимо предусмотреть запас по мощности.

Вторым по значимости моментом при проектировании является вопрос заземления. Согласно ПУЭ для гаражей рекомендуется применять систему TN. Следует выполнить контур заземления из металлических круглых прутков диаметром 1,5 см, соединенных стальной полосой. Это в случае если контур отсутствует.

Далее необходимо определиться с корпусом щитка. Существуют шкафы открытого и закрытого типов. Так как гараж является объектом повышенной опасности, где могут в воздухе присутствовать пары горючих смесей, желательно отдать предпочтение корпусам закрытого типа с дверью. Степень защиты не менее IP20. Необходимо отследить, чтобы шкаф был с установленными DIN рейками.

После разработки проекта необходимо узнать, как собрать электрощиток и что для этого нужно.

Схема установки счетчика электроэнергии на улице. Установка счетчика электроэнергии в частном доме: нюансы процедуры и практические советы по монтажу.
Нужно учесть, что практически в каждом гараже сыро, вследствие чего выключатели и розетки должны иметь защиту от попадания на них влаги и пыли.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Электрощиток для гаража своими руками схема После составления перечня оборудования, которое будет подключаться к гаражному электрощитку, можно приступать к проектированию схемы. Спрашивайте, я на связи!

Техника безопасности перед началом работ

Ключевые моменты, которые необходимо знать:

• проводка укладывается в штробы или гофру. Для гаража это очень актуально, потому что риск повреждения проводки в таких помещениях высок;
• при монтаже проводки в железном гараже гофры обязательны. Коммуникация монтируется на панели, которые сделаны из диэлектрических материалов;
• нужно учитывать влияние сырости и различных агрессивных жидкостей;
• непременно развод контура освещения и силовых розеток на раздельные автоматы защиты.

После счетчика ставится общий автомат:

• оставляя гараж можно обесточить его одним движением руки. Допускается раздельная линия освещения, которая будет непрерывно под нагрузкой;
• энергообеспечение ямы выполняется с определенной защитой, желательно использование источника низкого напряжения с гальванической развязкой.

Правила Установки Электросчетчика В Гараже 2020

А если ваш гараж отдельно стоящий (не в составе кооператива) или кооператив давно развалился или кооператива не когда не было. Как тогда подключиться к живительному свету? А без света в гараже очень плохо. Гараж кажется темным не приятным, каким то холодным, отталкивающим. По вечерам в потемках ставить машину очень не удобно. Все время светишь себе телефоном и маленьким фонариком, не чего не видно за все цепляешься и не чего не можешь найти.

В первую очередь нужно нужно собрать пакет документов для получения технических условий. Сдать их в электросети. Принимают они документы три раза в неделю по три часа, в не самое удобное время. Как и в любой крупной государственной организации, очереди и не разбери-ха..

Пошаговый план построения электросети

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

• Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
• Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
• Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

• Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
• Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

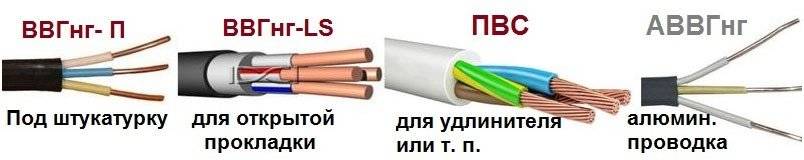

Виды часто используемых кабелей в проводке для гаража

• Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
• Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей. Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании. Не надо делать скрутки

Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

• УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
• Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
• Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
• Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Особенности выбора счетчика

Когда вам предстоит установка электросчетчика в гараже, важно в первую очередь разобраться, чем отличаются разные модели, запомнить основные важные моменты при выборе прибора. Вам необходимо правильно подобрать счетчик электроэнергии по всем ключевым параметрам

Интересно, что такие приборы учета работают без сбоев достаточно долго, а производители дают на них длительную гарантию. Например, один счетчик может отлично поработать 16 лет.

Счетчики электроэнергии бывают электронные и индукционные. Ниже мы немного подробнее о них поговорим. Зачастую потребители выбирают модели в соответствии с тарифными планами. Однако такой принцип больше подойдет в частном доме, а не в гаражном помещении. Дело в том, что с двухтарифными счетчиками выгоднее расходовать энергию в ночное время. Но в гараж работы обычно проводятся все-таки днем, а не ночью. Поэтому и учитывать расход энергии по двум тарифам не имеет смысла. Гораздо логичнее взять простой однотарифный счетчик электроэнергии, установить его в гараже.

Некоторых также интересует принцип работы многотарифных счетчиков. Но такие модели тоже для гаражного помещения не вполне подходят. Они способны проводить расчеты по нескольким позициям, но больше используются на предприятиях, а не в быту.

Важные моменты

Запомните, на что вам необходимо в первую очередь обратить внимание при выборе счетчика

Общая нагрузка по току. Чаще всего она составляет 50 А. Вид сети

Здесь надо обратить внимание на общее количество фаз. Метод крепления

Тоже важный фактор, поскольку прибор должен быть надежно закреплен. Количество тарифов, которые в данный момент обслуживает компания, поставляющая электроэнергию. Класс точности. Обычно он составляет 1,5-2. Наличие паспорта, печати изготовителя и гарантии, фирменной пломбы. Все должно поставляться в комплекте. У пломбы нужно проверить на прочность «усики», чтобы они не рассыпались, не были повреждены.

Стоит принять во внимание и спектр дополнительных возможностей. Например, счетчик может иметь подсветку, аккумулятор, а также функцию соединения с компьютером, возможность измерения мгновенной мощности, частоты

Mitsubishi Galant ✴ Galatea › Бортжурнал › Друг в беде не бросит, или электросчетчик в гараже

Ладно, считаем. 1345 рублей. Ок, все верно, и тут… Да, все правильно — СНОВА ЛИШНИЕ КИЛОВАТТЫ, но уже там чуть ли не на 500 рублей. Тут мое терпение лопнуло. Я реально начал орать. Мужик присел, начал выступать. Я еще громче — мол, задрала ваша хрень, я с вами нормально, навстречу всегда иду, уже пару раз докидывал чтоб вам полегче было считать и раскидываться — что это за фигня? Все больше и больше?

Рекомендуем ознакомиться: Минимальная Пенсия В России В 2020 Году По Старости По Регионам

Чтоб больше не оставаться в дураках, решил не откладывать покупку счетчика. И тут приехал друг-сокурсник. Я ему обрисовал тему, поплакался, как говорится — он и говорит- поставлю я тебе счетчик, ты только купи все что нужно! А я в этом ни уха, ни рыла… В общем, сегодня скатались и купили и счетчик, и короб, и автоматы… Прочее уже было.

Подключаем электросчетчик в гараже: пошаговый алгоритм

Одна из проблем взаимоотношения собственников в гаражных кооперативах — конфликты при оплате электроэнергии. ГСК оплачивает электричество, которое потребило общество. Члены кооператива вносят плату бухгалтеру непосредственно за то количество, которое они потребили.

Разница делится поровну на всех членов и оплачивается отдельно или учитывается в членских взносах. Если в ГСК происходит кража электричества, то остальным собственникам приходиться ее покрывать, а это никому не нравится.

Выходом из создавшегося положения может стать строгий учет. Для этого нужно, чтобы каждый собственник установил электросчетчик в гараж.

Какие бывают счётчики?

Когда нужно произвести замену или установку электросчётчика в гараже, не каждый автолюбитель сможет разобраться и правильно выбрать тип устройства. Чтобы избежать покупки неподходящего варианта следует в общих чертах знать разницу между видами электрического счётчика.

Всего их множество, однако разберём два основных по типу конструкции – электрический и индукционный.

Электронный счётчик

Современный тип электросчётчика имеет немало преимуществ, среди которых:

Главные недостатки – высокая стоимость и более короткий срок службы по сравнению с индукционным.

Индукционный

Индукционный прибор считается классическим вариантом, он появился значительно раньше и его довольно часто можно встретить в старых постройках. Устройство имеет простую конструкцию и действует по принципу магнитного поля, образующегося с помощью двух катушек – напряжения и тока. В результате магнитное поле оказывает действие на диск, и оно осуществляет вращательные движения.

Индукционные счётчики отличаются долговечностью. Среди плюсов также стоит отметить надёжность и невысокую цену. Однако главный недостаток является существенным – низкий класс точности, что может стать причиной переплаты за счета.

Также механический счётчик имеет слабую защиту от хищения электроэнергии и при учёте нескольких её типов придётся использовать несколько приборов.

Трёхфазные счетчики

Помимо различия в строении и принципе работы электрические счётчики разделяются ещё и по измеряемым величинам на однофазные и трёхфазные. Первые подключаются к сети 220В и применяются как в квартирах, так и гаражных помещениях.

Подключение имеет ряд преимуществ:

Метод подключения и тип учета

Счётчики выбирают не только по принципу работы, но и по способу подключения и типу учёта электроэнергии. Трёхфазные приборы подключаются напрямую либо косвенно. Непосредственное подключение представляет собой включение в сеть без измерительных трансформаторов.

При этом схема монтажа самая простая – счётчик устанавливают напрямую в разрыв питающих проводов. Используется такой метод при небольшом количестве потребителей слабой мощности. Если имеются мощные потребители, тогда применяется косвенное подключение с использованием промежуточных трансформаторов.

Следует также обратить внимание на тип учёта, поскольку этот пункт поможет сэкономить деньги, если применять трёхфазное оборудование. В процессе работы устройства расходуется реактивная и активная энергии

Пошаговый план построения электросети

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

• Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
• Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
• Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

• Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
• Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Виды часто используемых кабелей в проводке для гаража

• Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
• Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
2. Включающий механизм.
3. Контакты. Соединяют и разрывают общую цепочку.
4. Зажимы. Используются для подключения к защитному устройству.
5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
6. Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Все про закон про вынос счетчика электроэнергии на улицу в 2020 году

• до вводного модуля должно быть не больше 25 м;
• расположение на столбе или внешней стене дома;
• опора должна располагаться на территории вашего участка;
• от земли нужно выдержать расстояние не более 1,75 м.

В этом случае вы можете отказаться от необходимости выносить пробор учета, а отстоять свое право можно в судебном порядке. Обращаться за юридической защитой стоит в том случае, если Энергосбыт вашего региона грозит отключить вас от сети за невыполнение ПУЭ. Это полностью незаконно, так как вы не являетесь нарушителем.

Рекомендуем прочесть: Изменения В Ук Рф В 2020 Году Статья 228 Часть 2 Ук

Выбираем счетчик для гаража

От правильно подобранного прибора учета и другого оборудования зависит безопасная эксплуатация электрооборудования в боксе. Выбор счетчика в гараж зависит от следующих условий:

• Какое электрооборудование предполагается использовать;
• На какое напряжение оно рассчитано — однофазное или трехфазное. Имеется ли в обществе возможность подведения трехфазного напряжения;
• Рассчитывается мощность установленного оборудования.

Собственник должен определиться с видом прибора. Предпочтение отдается недорогим однотарифным устройствам. Владельцы гаражей редко сидят там в вечернее и ночное время. Поэтому нет необходимости приобретать дорогие многотарифные счетчики.

Тип

Промышленностью выпускается несколько типов электросчетчиков для учета электроэнергии. Они подразделяются не только по видам крепления, условиям эксплуатации,но и конструктивно.

До недавнего времени выпускались индукционные приборы. Они простые и недорогие. Могут работать при низких температурах. Но при этом имеют высокую погрешность измерения.

Электронные устройства позволяют контролировать потребляемое электричество с небольшими погрешностями.Но не все производители выпускают приборы, работающие при низких температурах.

Трехфазные счетчики применяются при наличии трехфазного оборудования и возможности его подключения к гаражу. Прибор выбирают с учетом потребляемого тока и одновременной работы оборудования. От этого зависит надежность и долговечность прибора учета.

Конструкция

Индукционнный

Индукционный счетчик представляет собой две катушки. Одна токовая, а ко второй подводится напряжение. Между ними имеется зазор. В зазоре расположен алюминиевый диск, закрепленный в подшипниках скольжения. На оси диска смонтирована червячная пара, соединенная с механическим счетчиком.

При подключении нагрузки возникают вихревые токи, которые заставляют вращаться алюминиевый диск. Вращение передается на механический счетчик, который подсчитывает количество потребленного электричества.

Электросчетчик отличается простотой конструкции, надежностью и долговечностью. К недостаткам можно отнести большую погрешность измерения — до 2%.

Электронный

Современные электронные приборы используют преобразование аналоговых сигналов в цифровые. Для этого применяются специальные датчики импульсов. Они с помощью трансформаторов подключаются к электросети.

Цифровой сигнал поступает на микроконтроллер, который производит подсчет потребленного электричества. Данные отображаются на цифровом дисплее. Такие приборы имеют высокий класс точности 0,5%. Позволяют накапливать и передавать данные по специальным каналам связи.

Трехфазные электросчетчики имеют аналогичное устройство. Наибольшее распространение получили электронные приборы. Они надежны, имеют небольшие размеры, интегрируются в автоматизированные системы учета, некоторые модели могут поддерживать однофазный учет.

От каких факторов зависит выбор счетчика

Выбор электросчетчика следует начать с типа устройства. Изучить инструкцию и подобрать необходимую модель.

После чего выбирают подходящий счетчик в гараж по параметрам:

Рассчитывают максимальный ток потребления. Обычно достаточно 10-50 А. Если предполагается установка металлорежущего станка и другого энергоемкого оборудования, то электросчетчик должен выдерживать нагрузку в 100 А. Но прежде чем монтировать такое оборудование, рекомендуется уточнить параметры подводящей сети. Эту информацию можно получить в электросетях, обслуживающих ГСК;
Установка металлорежущего оборудования предполагает подведение трехфазного питания. Поэтому в правлении кооператива уточняют возможность подведения необходимой линии;
Определяются с характеристиками прибора, подбирают подходящий тип. От дополнительных опций зависит стоимость устройства. На надежность и долговечность цена не влияет. Не стоит в гараж приобретать многотарифные приборы, которые имеют дополнительные опции

Они при эксплуатации гаража, скорее всего, не пригодятся;
При замене вышедшего из строя счетчика на новый обращают внимание на требования к монтажу. Не каждый счетчик можно смонтировать на ДИН рейку;
Для того чтобы определить, какой счетчик электроэнергии лучше поставить, учитывают класс точности прибора

Он не должен превышать 2%. В противном случае его не примут в эксплуатацию контролирующие органы.

Mitsubishi Galant ✴ Galatea › Бортжурнал › Друг в беде не бросит, или электросчетчик в гараже

Ладно, считаем. 1345 рублей. Ок, все верно, и тут… Да, все правильно — СНОВА ЛИШНИЕ КИЛОВАТТЫ, но уже там чуть ли не на 500 рублей. Тут мое терпение лопнуло. Я реально начал орать. Мужик присел, начал выступать. Я еще громче — мол, задрала ваша хрень, я с вами нормально, навстречу всегда иду, уже пару раз докидывал чтоб вам полегче было считать и раскидываться — что это за фигня? Все больше и больше?

Рекомендуем ознакомиться: Улучшение жилищных условий чернобыльцам 2020 как

Чтоб больше не оставаться в дураках, решил не откладывать покупку счетчика. И тут приехал друг-сокурсник. Я ему обрисовал тему, поплакался, как говорится — он и говорит- поставлю я тебе счетчик, ты только купи все что нужно! А я в этом ни уха, ни рыла… В общем, сегодня скатались и купили и счетчик, и короб, и автоматы… Прочее уже было.

Какой счетчик электроэнергии лучше поставить в гараже

При выборе счетчика обращают внимание не только на принцип работы, но и на способ подключения к сети и методу учёта электроэнергии

По количеству фаз

Есть два основных типа:

• однофазные;
• трехфазные;

Тут выбор на прямую зависит от того, какой тип проводки. Но имеется ряд особенностей. Так, ежели однофазные приборы не работают на 3-х фазной проводке, то трёхфазные счетчики могут.

На всех приборах имеются спец клеммы, которые необходимы для подключения к ним проводов. Для примера, у однофазного их четыре: 2 на вход фазы и ноля, а также 2 для выхода. Следовательно, подключить однофазный счетчик к сети, имеющей 3 фазы невозможно.

Трехфазный счетчик имеет восемь клемм. Тут также, как и в 1-но фазном, лишь в большем количестве четыре для входа и четыре для выхода. Поэтому лучше приобрести трехфазный счетчик, который может быть использован и с одной фазой, и с тремя.

По числу тарифов

По данному критерию электросчетчики делят на 3 вида:

• самые общераспространенные пока что – однотарифные;
• набирающие известность в регионах – двухтарифные;
• и самые малоизвестные – многотарифные.

Оплачивать легче всего по одно тарифному счетчику. Но следует понимать, что возможность экономить после установки счетчика с несколькими тарифами не будет явной. Причина заключается в том, что в данном случае все будет зависеть от ряда факторов:

• разница между стоимостью на электричество. Чем менее цена у ночного тарифа – тем будет больше выгоден и экономичен;
• количество израсходованной электроэнергии в различное время суток.

Одно и многотарифные счетчики.

По принципу работы

По принципу работы счетчики различаются по следующим отличиям:

• подключение:
  • счетчики прямого подключения;
  • счетчики трансформаторного подключения;
• по конструкционным отличиям:
  • механические;
  • электронные;
  • гибридные;
• по вариантам тарификации:
  • однотарифные счетчики;
  • многотарифные счетчики.

Для учета электричества зачастую ставят электронные счетчики, которые имеют ряд преимуществ: они немного точнее и дают возможность использовать по нескольким тарифам, на которые они переходят и считают без участия владельца.

По способу подключения

По методу подключения счетчики различают однофазные и трёхфазные и разница в них существенна. Также имеется существенное различие, заключается оно в том, то при желании подключения двух тарифного плана можно поставить себе лишь трехфазный счетчик.

Самый старый вид электросчётчика это индукционный, его легко определить по крутящемуся магнитному диску, который установлен внутри и чем больше потребление электроэнергии, тем быстрее он крутится.

Электрика в гараже…

Как два пальца Не суюсь даже
