Ручной бур для скважины своими руками

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особенность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

Как изготовить винтовой бур

Спиральный бур еще называют шнековым. Для того, чтобы его сделать самостоятельно, потребуется толстостенная труба, которая будет использоваться в качестве вертикальной штанги, режущий инструмент из твёрдосплавного материала внизу трубы, а также витков спирали вдоль всей штанги. Для витков нам потребуется закаленная сталь.

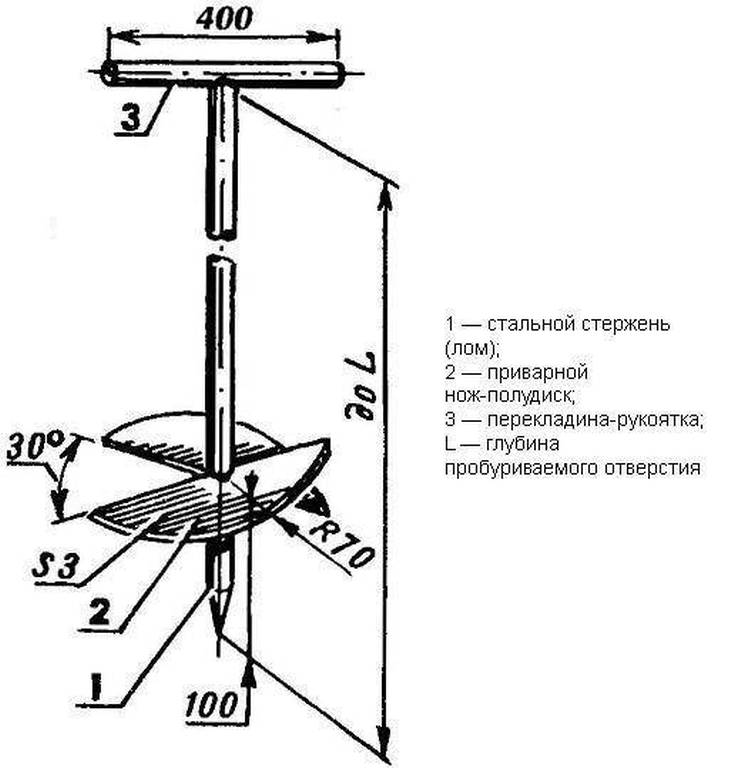

Чертеж винтового бура

Чтобы углубляться в грунт, устройство нужно вращать. В процессе режущая часть будет врезаться в почву, а витки подавать грунт на поверхность. Таким образом, грунт, который выталкивается на поверхность, будет создавать дополнительный груз при бурении. Чтобы эффективность была максимальной, бур нужно периодически вынимать на поверхность и прочищать.

Одним из самых простых и часто используемых типов самодельных буров является дисковый. Чтобы его сделать, нужна будет толстостенная труба и диск из стали. Толщина диска должна быть от 4 до 6 мм диаметром, соответствующим диаметру скважины.

Нижняя часть трубы затачивается, можно приварить острый наконечник из закалённой стали. Диск нужно распилить пополам. Внешнюю часть обеих половин нужно хорошо заточить или сделать зубцы. Затем их привариваем с разных сторон к штанге. Расстояние от диска к наконечнику должно быть 12,5 см. Они должны располагаться к продольной оси под углом 70, таким образом, между половинками получиться угол 40.

Сверху на вертикальной штанге делаем резьбовую муфту для того, чтобы наращивать длину бура в процессе углубления.

Изготовление винтового бура – процесс сложнее. Для его изготовления нам потребуются стальные полосы, которые в процессе нагревания скручиваются. Соседние витки должны располагаться на расстоянии друг от друга равной ширине лопасти.

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

• Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
• Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.

Самодельные ложковые буры

https://youtube.com/watch?v=oGNzIvj-zYQ

Характеристики мотобуров

Если вы сомневаетесь, стоит ли самодельный инструмент времени и усилий, значит, не знаете, какой объем мелких земляных работ может быть выполнен буквально за час.

Можно бурить ямы для столбов, фонарей, для высадки деревьев, возводить фундаменты, оформлять участок в соответствии со своим эстетическим вкусом и потребностями, не прибегая к аренде спецтехники и ручному копанию.

А здесь вы можете узнать основные технические характеристики самосвала КамАЗ-6520.

Если земляной бур справляется с некоторыми твердыми типами грунта, лед толщиной больше метра он тоже одолеет. На зимней рыбалке вы будете ловить рыбу, а не заниматься высверливанием прорубей.

Критерии, которыми обладает хороший мотобур, сделанный своими руками:

Мощность. Для хозяйственных нужд достаточно хотя бы 3 лошадиных силы. Мощность двигателей некоторых модификаций достигает 6 л. с., но все зависит от условий эксплуатации.

Компактным и легким буром вы сможете управлять сами, более мощный потребует присутствия еще одного оператора. Объем двигателя играет ту же роль, что и мощность. Чем больше кубических сантиметров топливной смеси вмещает двигатель, тем шире возможности мотоинструмента.

Главный ориентир при выборе объема – характер почвы. Глинозем, песок, замерзшая почва требуют разных характеристик двигателя. Функциональность, буровая способность. Какой шнек «потянет» двигатель? Каков будет диаметр шнека в миллиметрах? Легко ли подобрать шнек в магазине, или возникают трудности с поставкой?

Включает ли комплектация шнека удлинитель, предусмотрен ли он для конкретной модели? Ответив на эти вопросы, пользователь сможет определить, какой инструмент ему нужен.

Если вы заинтересованы в самостоятельном изготовлении качественного мотобура, нужно добавить, что плод ваших стараний будет зависеть отнюдь не от таланта. Процесс потребует познаний в токарном деле и осведомленности о принципах действия простых механизмов.

Нет ничего сложного в изготовлении мотобура своими руками. Если вы разбираетесь в редукторах, то сможете расточить втулку нужного диаметра и соорудить качественное крепление.

Без некоторых способностей здесь не обойтись. Заручитесь поддержкой знакомого слесаря, если не владеете практическими навыками работы с деталями.

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

• Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
• Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.

Самодельные ложковые буры

Виды буров для самостоятельного бурения

Буром роют вертикальные отверстия небольшого диаметра. При бурении грунт разрушается в горизонтальном и вертикальном направлении.

Любой буровое приспособление состоит из таких частей:

• нижней несущей трубы;
• насадки;
• рукоятки.

Главную роль играют насадки, расположенные на конце буровой штанги.

По принятой классификации их разделяют на виды:

• вращательные;
• ударные;
• долота.

Инструмент применяется в зависимости от породы почвы и способа бурения.

Шнековый

Основу конструкции составляют пластины, приваренные к трубе под углом 30-70°. Снаряд напоминает большое сверло, которое входит в почву резцом, заточенным под конус. Выше него расположена спираль, от размера которой зависит диаметр ствола скважины. Режущие кромки входят в почву, подрезают ее. Грунт накапливается в полости между шнековыми витками, задерживается. При извлечении снаряда его вручную очищают от породы.

Коронковый

Конструкция состоит из трубы и коронки внизу. Снаряд делают из прочной стали с заостренными резцами. Рабочий процесс напоминает вкручивание в грунт перевернутого вверх дном стакана. Полая труба с коронкой на конце по спирали вкручивается в породу. Затем стакан вытаскивают наверх, освобождают от земли. Часто совместно с коронкой используют долото, которым предварительно проходят ствол.

Ударно-канатный

Схема принципа работы ударно-канатным видом.

Это инструмент больших размеров, состоящий из буровой колонны и желонки. Чтобы им воспользоваться, сооружают треногу высотой 2-3 м, наверху устанавливают блок для каната.

Технология несложная:

• снаряд поднимают на канате и сбрасывают с высоты;
• он собственным весом пробивает в земле отверстие;
• почва входит внутрь инструмента, задерживается там;
• бур поднимают, очищают от породы;
• продолжают процесс, пока не достигнут воды.

Ложковый

Пластичные породы легче проходить ложковым буром. Это полуцилиндрический снаряд с 2 кромками. Между ними щель, размер которой зависит от вида почвы – для более сыпучих пород уже. Режущая кромка отогнута, нижняя часть в виде ковшеобразного резца. В другом варианте с одной стороны резец, с другой – поперечный выступ. Между ними приваривают сверло.

Особенность инструмента в том, что резец расположен по оси, а ложка смещена в сторону на 10-15 мм. При бурении снаряд своей режущей кромкой вырабатывает отверстие большего диаметра, чем сам. Это необходимо потому, что в процессе работы сразу устанавливают обсадную трубу. Эксцентричная ложка входит в обсадную трубу, вырабатывая ствол по ее диаметру.

Бур спирального вида, или змеевик

Снаряд применяют в плотных глинах и суглинках. Внешне он похож на столярный бурав. Нижняя часть змеевика напоминает ласточкин хвост. При вращении инструмент подобно штопору врезается в грунт, который поднимается вверх и задерживается на лопастях. Сделав не более 2 оборотов, бур приподнимают, чтобы оторвать от основной массы породы. Если этого не делать, поднимать снаряд наверх будет настолько трудно, что можно оборвать штанги.

Зубильное долото

Для бурение скважины долота зубильное.

Зубильным долотом дробят глину, сухие породы, мелкие камни. Чтобы скважина получалась расширенной, долота делают эксцентричными. Изготовляют из стали, поддающейся закалке. Заостренная часть долота имеет различный угол в зависимости от свойств породы.

Относительно мягкие почвы проходят инструментом, заточенным под углом 70-80°. Для валунов и галечника – 110-130°. Долото на высоту 25 мм закаляют.

Также от твердости породы зависит форма инструмента:

• для сравнительно мягких – плоское зубило;
• для более прочных – Z-образное лезвие;
• для самых твердых – крестовое долото.

Самостоятельное изготовление трудное, сварка долго не выдерживает. В производстве применяется штампование, которое можно заменить фрезерованием.

Штанговый

Проходку скважины вращательным или ударным способом можно провести штанговым буром. Делают из газовых труб длиной 1-3 м. Применяют, если требуется строго вертикальное расположение ствола. Вместо каната, как при ударно-канатном бурении, пользуются штангами из газовых труб. Их соединяют между собой резьбовыми муфтами. В ряде случаев совмещают вращение с ударами по штанге.

Алмазный

Для проходки особо прочных пород применяют алмазные буры с электрическим или пневматическим приводом. Крепкие скальные породы проходят с высокой скоростью, быстрее в 2 раза, чем долотом.

Как изготовить бур-ложку

Порядок действий при изготовлении ложечного бура:

Схема необходимых деталей для изготовления бур-ложки

• От баллона необходимо болгаркой отрезать часть длиной в 25 см.
• На торце отрезанного участка нужно сделать разрезы, которые будут использоваться в качестве режущих кромок.
• Вырезать проёмы, из которых будет удаляться грунт, засыпавшийся внутрь цилиндра во время бурения, размер должен быть равен 50*200 мм.
• Для крепления будущей рукоятки вполне подойдёт стальная труба.
• В противоположной стороне от режущего торца баллона необходимо выполнить отверстие для трубы, которую следует приварить.
• Усилить эту конструкцию можно посредством приварки к ней перемычек, выполненных из той же трубы.
• Режущие кромки бура нужно выгнуть наружу.
• Понадобиться кусок стального уголка, на одной стороне которого делаются надрезы величиной до 4 см и шириной, равной толщине стенки баллона.
• Изготавливается сверло из полосового металла 200*35*3 мм.
• Полоса зажимается в тиски и загибается в спираль. Нижняя часть спирали подрезается под углом 45 градусов и затачивается.
• Изготовленное сверло приваривается к буру.
• Изготовление ручки для бура.

Отрезается кусок арматуры с диаметром не менее 1 мм и длиной 50 см. В трубе, на которой закреплён самодельный бур, просверливаются отверстия через каждые полметра диаметром 11 мм с отступом, от верхнего края, равным 15 см. В процессе работы арматуру необходимо продевать в эти отверстия, чтобы выполнять вращение бура.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Бурение скважины

Скважину на участке можно пробурить одним из методов бурения:

• Шнековым.
• Роторным.
• Ударно-канатным.

Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.

Что такое шнековое бурение

Самым дешевым и простым методом устройства скважины считается шнековое бурение. Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта.

Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.

Шнековое бурение

Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.

Как изготовить из шнека от комбайна бур

Для бурения скважины под воду, со старых комбайнов шнеки можно использовать как буровой инструмент. После небольшой модернизации шнек от сельскохозяйственной машины превращается в достаточно пригодный бур.

Еще понадобятся трубы-штанги с нарезкой резьбы для увеличения высоты колонны для бурения.

Затем необходимо:

• Преобразовать нижний трубчатый конец в подобие винта. Для этого на расстоянии примерно 80 см от винтообразного конца привариваются два ножа с углом к горизонтальному направлению равным 25º.
• На верхнем конце бура устанавливается муфта с резьбой. Приваривают ее для того, чтобы можно было прикрутить штанги.
• На одну из них приваривается поперечная ручка. С помощью, которой будет завинчиваться шнек в землю. Все последующие штанги наращиваются между этой штангой и шнеком.

Что такое роторный способ бурения

Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.

Долото

На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно пробурить скважину на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения.

Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:

• Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
• Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.

Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой.

Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.

Что такое ударно-канатный способ бурения

Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный (см. Скважина ударно канатным способом своими руками: как устроить правильно). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека.

Технология заключается в следующем:

• Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
• С помощью желонки разрушенная порода вынимается из скважинного ствола.

Установка для ударно-канатного бурения

Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы.

К недостаткам метода относятся:

• Большая трудоемкость.
• Высокая стоимость бурения.
• Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
• Увеличивается и объем работ, который должны выполнять специалисты.

Пробурили скважину, что дальше делать смотрим ниже.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

• Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
• Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
• В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
• Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
• Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
• Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
• Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
• По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Необходимое оборудование для работы

Базовой единицей оборудования является малогабаритная (МБУ). Небольшие размеры устройства оптимальны для его использования на ограниченных пространствах частных территорий.

Для создания давления, необходимого для удаления раздробленной породы из шахтного ствола, используются скважинный насос или мотопомпа, способные перекачивать неочищенные среды. При выборе подходящей модели руководствуются мощностью помпового оборудования.

В некоторых случаях пробойная сила бурового раствора повышается за счет добавления песка или дроби крупной фракции. Для измельчения больших фрагментов гальки, встречающихся в песчаных прослойках разрушаемой породы, рекомендуется применять шарошечные или резцовые долота.

Бурение скважин на участках с валунами или крупной галькой требует дополнительного усиления стартовой штанги специальным буром.

МБУ представляет собой сборную конструкцию диаметром 1 м и высотой 3 м.

Элементы установки для бурения.

Установка состоит из следующих элементов:

• корпус из металлической рамы, легко собирающийся и разбирающийся;
• колодезный ворот или лебедка;
• электромотор, приводящий в движение бур;
• вертлюг, обеспечивающий скользящую фиксацию конструкционных деталей;
• скважинный насос или мотопомпа;
• буровой инструмент, в т.ч. разведывательный бур;
• штанги из труб для наращивания колонны;
• блоки управляющей автоматики;
• шланги, соединяющие подающий воду насосный агрегат с вертлюгом.

Для стабильного энергообеспечения в перечень необходимого оборудования рекомендуется включить преобразователь электрического тока. Облегчению поднятия и опускания обсадных колонн и наращиваемых штанг способствует использование специального подъемного механизма, оптимальным вариантом считается лебедка.

Поскольку в основе технологии лежит удаление отвальных пород из тела скважины большим напором воды, мотопомпу следует выбирать с повышенной мощностью.

Для работы понадобятся также сантехническое оборудование: трубный ключ, пересадочная вилка и ручной фиксатор.

Разновидности бура

Для самодельных буровых устройств выбирают два основных вида режущего приспособления. Это спиральный бур и ложковый бур.

Спиральный бур

Спиральный бур имеет второе название — шнековый бур. Представляет  собой стержень диаметром 40-60 мм из прочного металла с заостренным концом и двумя ножами из листового металла (дисков распиленных пополам) толщиной 1,5-4 мм, расположенными под углом 20 градусов к оси стержня.

Такой вид бура может в дальнейшем использоваться  для земляных садовых и строительных работ небольшой глубины проникновения.

Ложковый бур

Бур ложкового типа или бур-ложка применяется для бурения,более глубоких скважин, чем спиральным буром, глубиной до 15-20 м. Представляет собой металлический цилиндр из толстостенной трубы. Длина цилиндра составляет от 60 до 100 см с вертикальной (иногда спиральной) прорезью. Диаметр трубы равен диаметру скважины и выбирается из соображений размещения в скважине необходимого оборудования. Вырез в цилиндре необходим для удаления грунта с боковых стенок скважины. В нижней части цилиндра приваривается толстое сверло диаметром 16-32 мм или узкая стальная пластина длиной 10-15 см для придания и выдерживания направления бурения. Цилиндр бура располагается на вертикальной штанге со смещением от ее оси на 10-15 мм. Смещение предназначено для того, чтобы диаметр скважины был больше диаметра самого бура. Такой эксцентриситет позволяет продвигать ложковый бур внутри обсадных труб и осуществлять их установку уже в процессе бурения, что, в свою очередь, предохраняет стенки скважины от разрушения.

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

• сваренная муфта;
• резьбовая муфта;
• крепление гайками или болтами.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.
