Ролики откатных ворот: советы эксперта, как выбрать и установить своими руками + устройство опор, особенности монтажа направляющих (100 фото)

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

не создавать препятствий для движения ворот;
визуально контролировать открытие и закрытие конструкции;
не стоять в зоне движения створки;
отказываться от использования ворот при повреждении управляющих устройств;
не пытаться самостоятельно переделать конструкцию ворот;
не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Преимущества и недостатки сдвижных ворот

Рельсовый механизм периодически необходимо чистить от грязи, чтобы не заедал

У откатных ворот множество достоинств:

Створка смещается в сторону, а не распахивается.
Возможен въезд под любым углом, поскольку машине не мешают створки.
При сильном ветре или снегопаде ворота открыть также просто, как и в ясную погоду.
Для автоматизации ворот нужен только 1 электропривод, а не 2, как для распашных.
Исключается возможность повреждения автомобиля при ударе створкой.
Не нужно ставить упоры по центру ворот, как при распашных.

Недостатки тоже есть:

Конструкция заметно дороже, чем распашная, особенно если это консольная модель.
Монтаж ворот занимает больше времени и дороже.
Направляющие, особенно в рельсовых моделях нужно часто чистить.

Материал изготовления не ограничен.

Недостатки и преимущества конструкции

Все без исключения откатные ворота имеют ряд преимуществ перед стандартными распашными. У последних провисают петли, а ещё они требуют место для амплитуды движения створки и весьма неудобны в зимнее время. Единственное преимущество распашных ворот – более низкая себестоимость установки

При этом важно учитывать то, что срок их эксплуатации значительно ниже

Самостоятельные изготовление и монтаж выдвижных ворот – несколько сложнее и дороже, чем классических распашных. Зато они намного удобнее в эксплуатации: не требуют пространства для раскрывания створок, не выдвигают габаритных ограничений к въезжающим транспортным средствам, не зависят от погодных условий, их легко автоматизировать.

Что касается различий между разными типами конструкций подвесных ворот, их можно представить в виде таблицы.

Тип конструкции	Преимущества	Недостатки
Консольная с верхней балкой	Идеальное распределение веса консоли, эстетичный вид с обеих сторон, разнообразие облицовочного материала	Сложный механизм установки роликов
Консольная со средней балкой	Более устойчивая по отношению к системе с нижней балкой, требует меньшего противовеса	Неэстетичный вид с внутренней стороны ограждения
Консольная с нижней балкой	Привлекательный вид с обеих сторон, разнообразие облицовочного материала, простая схема установки	Требует большого противовеса
Подвесная	Крайне износостойкая конструкция, идеально сочетается с любыми навесами	Ограничение въезда транспорта по высоте подвеса
Откатная по рельсу	Самая простая и дешевая в установке система	Крайне непростая эксплуатация в условиях снежной зимы

Из представленной таблицы можно сделать следующие выводы:

если использование ворот предполагается только в летнее время (например, на даче), то оптимальный вариант – установка механической колесной системы;
если на территорию загородного дома не планируется заезд грузового транспорта, то подвесная система решит все проблемы;
если ворота используются круглый год, а на территорию участка заезжает разнообразный транспорт, то решение одно – автоматические сдвижные ворота с консольной системой установки.

Учтя все перечисленные факторы, проще определиться с выбором системы и понять, что от неё ожидать. В свою очередь, сделав выбор, можно переходить к строительным работам.

Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы

Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.

Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.

Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.

Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.

На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.

Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.

Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.

Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.

Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.

Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить

После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.

Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.

Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.

Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.

После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.

Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.

На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.

Акция!

При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту

Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата

Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

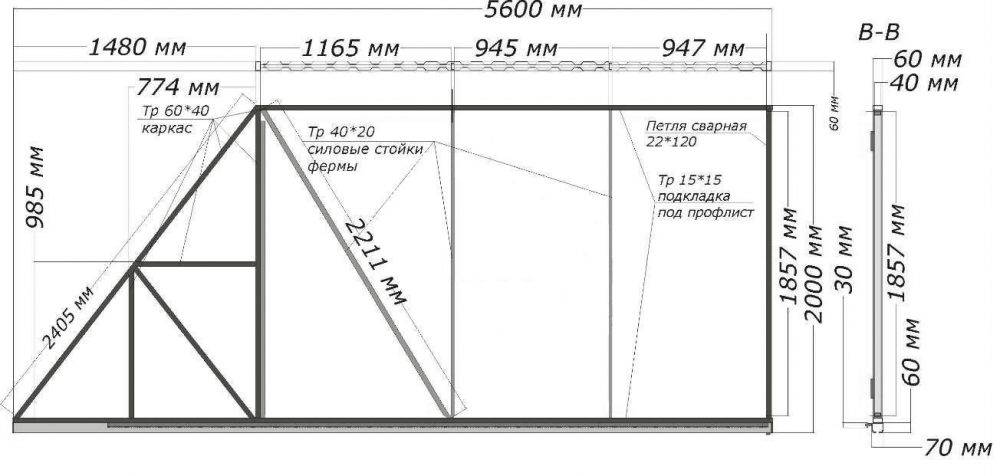

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

проведения измерений проёма;
выбора материала для обшивки и каркаса;
оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

нижнюю направляющую;
поддерживающую скобу с роликами;
пару роликовых опор;
пару поддерживающих подставок роликовой платформы;
опорный ролик;
улавливатели;
заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

профнастил;
листовая сталь;
поликарбонат;
вагонка;
ковка;
филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

ломом и лопатой;
трамбовкой;
сваркой;
вёдрами для бетонного раствора;
болгаркой;
молотком и шуруповёртом;
рожковыми ключами;
малярными кистями;
рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

Выкапывают яму.
Устанавливают в неё столб.
Выверяют вертикальность уровнем.
Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

Разметка на местности.
Выкопка траншеи
Изготовление закладкной из швеллера и прутков.
Установка опалубки и укладка армопояса.
Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

Оборудовать ровную горизонтальную площадку.
Из труб и направляющего рельса сварить наружную раму.
К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
Зачистить сварные швы шлифмашинкой.
Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

провести разметку;
выставить поддерживающие площадки роликовых опор;
установить ролики и полотно, чтобы проверить правильность монтажа столбов;
снять створку и демонтировать тележки;
приварить регулировочные пластины;
вновь установить роликовые опоры и полотно;
зафиксировать ворота в закрытом положении;
выставить конструкцию «в горизонт»;
прикрепить накатной ролик к направляющей;
установить роликовый ограничитель на верхний край полотна;
прикрутить сначала нижний, а потом верхний улавливатели;
провести окончательную регулировку всех элементов;
закрыть заглушкой торцевую часть направляющей;
защитить и закрасить места сварки.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

комплектующие для фурнитуры;
опорные трубы;
электродрель;
стальные уголки;
гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

К нижнему краю рамы створки приваривают направляющую.
Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.
В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Что входит в комплект роликовой системы?

Свободное перемещение полотна раздвижных ворот было бы невозможным без специальных деталей. С их помощью створка не только получает возможность двигаться, но и перемещается достаточно плавно. Такими деталями, входящими в комплект монтируемых ворот, являются:

Направляющие балки, закрепляемые на уровне дорожного полотна. Такие балки имеют специальную форму и способны обеспечить определенное положение конструкции в процессе ее перемещения;
Регулируемые ролики (две пары) и скобы, входящие в состав металлического основания, удерживающие ворота в строго заданном вертикальном положении, исключающие их раскачивание, крен или падение;
Концевые ролики, благодаря наличию которых ворота заезжают в улавливатель очень плавно. Комплектуются не обслуживаемым подшипниковым узлом, который способен длительное время работать без какого либо вмешательства;
Улавливающий портал, положение которого регулируется по высоте. Его размещают внизу и вверху створки. В процессе эксплуатации ворот улавливающим порталом воспринимается часть нагрузки, возникающая из-за большого веса створки;
Резиновая заглушка, основное назначение которой заключается в том, чтобы защитить направляющую балку от возможного попадания мусора и снега;
Роликоподшипники, типоразмер и количество которых в каждой конкретном случае индивидуально.

Схема роликового комплекта

Основу откатных ворот составляют каретки. Их, с учетом функционального назначения еще называют опорами. Каретки ворот требуют предельно точной и качественной установки на направляющую или несущую балку. В процессе установки ворот пространственное положение балок тщательно выверяется во всех плоскостях и относительно друг друга.

Состав роликового комплекта

Конструктивное исполнение концевых или накатных роликов предполагает наличие защитной крышки, выступающей в роли резиновой заглушки. В процессе эксплуатации откатных ворот каркас с обшивкой должен беспрепятственно перемещаться по консольным блокам. При этом недопустим крен, падение или раскачивание движущейся створки.

Концевые ролики

Конструкция может управлять вручную или автоматически. В первом случае для того, чтобы створка ворот начала двигаться, необходимо начать вращать специальную ручку, находящуюся на стойке каркаса. Во втором случае конструкция приводится в движение путем нажатия кнопки, запускающей электрический привод.

Механизм, обеспечивающий автоматическое открытие ворот

Конструктивные особенности каретки

В качестве основы для опорных роликов используется стальная плита, на которой установлены усиленные подшипники закрытого типа. Для смазки последних используются составы, способные сохранить оптимальную вязкость даже при достаточно низкой температуре.

Подшипниковый узел каретки

В состав тележки входит восемь роликов, соединенных попарно. Во время движения створки они перемещаются вдоль опорной плиты. Благодаря наличию восьми крутящихся роликов количество точек соприкосновения с направляющей балки регулируется самостоятельно. Конструктивное исполнение каретки предполагает, что в процессе эксплуатации ворот с поверхностью рельсы одновременно соприкасаются минимум шесть роликов.

Ролики в направляющей

Основание каретки ворот может быть большим или маленьким. От его размеров зависит удобство их крепления. Откатные ворота следует воспринимать как цельно выполненное изделие, закрепляемое на платформе с помощью стопорного кольца, имеющего подходящую конфигурацию и размер. Их конструктивное исполнение предполагает наличие 4 – 6 технологических отверстий, позволяющих надежно прикрепить платформу к подготовленному фундаменту. Если размер основания небольшой, ее основание можно приварить к закладным, установленным в бетоне. Направляющая балка и тележка с роликами, воспринимая нагрузку, создаваемую весом створки заграждающей конструкции, способны обеспечить ее тихое и плавное движение.

Технологические отверстия каретки

Это интересно: Очиток ложный: описание и сорта, посадка и уход

https://ss-p.ru/wp-admin/options-general.php?page=ad-inserter.php#tab-2

Проем для откатных ворот

Требования к кирпичным столбам:

они должны быть собраны вертикально;
высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

длина – половина ширины воротного проема;
глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Бур Ресанта AG-200

2 284 ₽
Посмотреть

Бур Ресанта AG-250

3 054 ₽
Посмотреть

Мотобур МБ-63 Ресанта

12 390 ₽
Посмотреть

Мотобур HUTER GGD-62

11 190 ₽
Посмотреть

Бур HUTER AW-200 (для льда)

3 790 ₽
Посмотреть

Бур HUTER AG-100

1 190 ₽
Посмотреть

Бур HUTER AG-300

3 590 ₽
Посмотреть

Бур HUTER AG-200

1 950 ₽
Посмотреть

Бур HUTER AG-150

1 540 ₽
Посмотреть

Мотобур HUTER GGD-52

8 590 ₽
Посмотреть

Все предложения

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
швеллер выравнивают строго по горизонтали;
рельс должен прижиматься к столбу;
при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
проводится заливка траншеи бетонным раствором;
через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

размеры автотранспорта, который будет въезжать на участок;
угол въезда автомобилей;
свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Чем смазывать?

Умелое обслуживание раздвижных ворот обеспечивает долгий срок их службы.

Они рассчитаны на 50000 циклов (закрытие-открытие), и это может гарантировать работу десятилетиями. Ролики откатных, подвесных и секционных ворот по рельсу испытывают большие нагрузки и нуждаются в смазке. Использование жидких и консистентных смазок нецелесообразно, так как на них налипает пыль и грязь, из-за чего придется часто заниматься чисткой деталей уличных конструкций.

Лучше применять сухую смазку – она значительно снижает трение качения и удобна в применении. Такая смесь стоит недорого, а приобрести ее можно в технических торговых точках. Однако чаще такие смазки продают в магазинах по продаже велосипедов и запчастей для них.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.
