Откатные ворота со средней балкой: особенности конструкции

Определение размеров

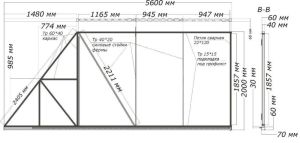

Подробная схема полотна с размерами

Первым шагом в изготовлении ворот является определение требуемых размеров будущего сооружения. Ведь чтобы подобрать подходящую фурнитуру, нужно знать точные габариты конструкции.

Размеры определяют по организации свободного проезда для транспорта, а так же учитывая ширину улицы. Ширина от 5 метров обеспечивает нормальный проход через проем ворот обычного легкового автомобиля.

Для определения требуемой ширины следует забить в землю несколько ограничительных колышков, которыми наметить проем импровизированной конструкции, и попрактиковаться заезжать во двор, не задевая их. Расстояние для откатывания должно превышать проем в 1,5 раза.

https://youtube.com/watch?v=Oh9zykB75p8

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом. Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

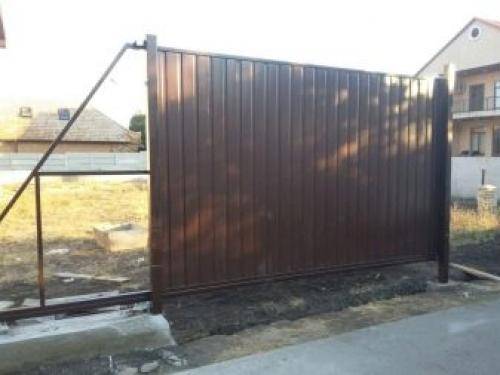

  Консольные ворота с нижней балкой

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.

• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

  Подвесная конструкция

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

  Откатные ворота на рельсе

Это интересно: Наличники на окна в деревянном доме своими руками — излагаем подробно

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.

• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

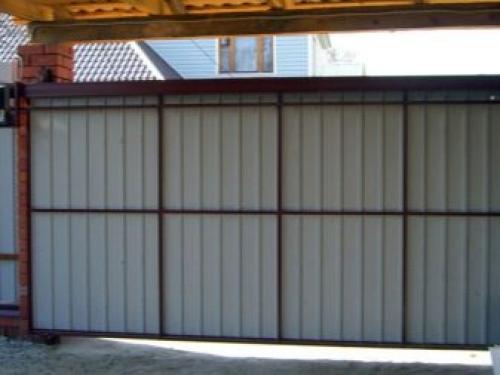

Откатные ворота со средней балкой. Откатные ворота на средней балке

Откатные ворота на средней балкеЭтим летом решил поставить себе ворота, выбор пал на выкатной вариант. Просмотрев и пролистав энное количество информации, я остановил свой выбор на механизме со средней балкой, так как верхняя ограничивает высоту, а с нижней, в наши зимы надо постоянно чистить. Информации на эту тему в интернете много, но она всё больше рекламирующая этот вид ворот, а отдельно по узлам нет. Я решил восполнить этот пробел.Использованные инструменты:Лопата, перфоратор, УШМ, сварочный аппарат, шуруповёрт.Материалы: Проф труба 40*20-24м, 60*40-6м, труба диам.20мм-14м, швеллер 120мм-4м, 4 ролика с впресованным подшипником, подшипник диам.30мм-6шт,болт с гайкой 100*12мм-6шт, 2 проушины под ниж. фиксаторы.Первым делом была выкопана траншея 1.5*0.3 м и глубиной 1.2 м под закладные, выполненные из 5мм железа, в виде двух квадратов 0.2*0.2 м. К закладным приварил по четыре обрезка арматуры по углам, и соединил их в пару продольными обрезками ,так чтобы размер по внешним краям квадратов составил 1.4 м.Залил бетоном и оставил схватываться две недели.Между тем из проф. трубы 40*20мм была сварена секция ворот 4.5*1.7 м. Средняя балка выполнена из проф.трубы 60*40мм и длинной 4.5м, направляющих из 20мм трубы приваренных по бокам.К закладным приварил два 120мм швеллера высотой 1м и связал их между собой для жёсткости место стыка швеллера с закладной усилил косынками. После чего на высоте 0.8м установил на болты нижнюю пару роликов, навесил среднюю балку и по факту просверлил отверстия под верхнюю пару.Убедившись, что средняя балка идеально ходит по направляющим, приварил подготовленную секцию к ней, выставив нижний зазор 50мм.Для консольной жёсткости ворот добавил две диагональные растяжки из 20мм трубы. Верхние и нижние ограничители собрал из 30мм подшипников, из них же собрал нижний фиксатор на ответном 120 мм швеллере (просто оставался).По окончании сварочных работ вскрыл конструкцию грунтом и зашил профнастилом.

Какие конструкции откатных ворот лучше?

Откатные ворота бывают нескольких типов, отличающихся устройством, надежностью и конечно, стоимостью.

1. Подвесная конструкция. В ней створка подвешена на роликах-подвесах на балке, по которой и передвигается. Как двери шкафа-купе. Это наиболее дешевая и надежная конструкция. Но с большим расходом материала. Еще одна особенность – расположение балки над проемом: большие, высокие машины могут не проехать. Хотя, существуют варианты с разборной балкой – после открывания можно снять перемычку, чтобы машина смогла въехать. Как выглядит такая конструкция – показано на фото.
2. Откатные по нижнему рельсу. Створка ездит по рельсу, смонтированному в грунте под проемом. На одном из столбов устанавливается дополнительный направляющий ролик. Система изящная – никаких дополнительных конструкций. Но, видимо, не для нашего климата: в рельс забивается грязь, листья и снег.
3. Консольные. Эта конструкция решает проблемы обеих вышеописанных: нет рельса, подверженного засорению, и нет перемычки сверху. Но, именно поэтому, она и самая дорогостоящая. Консольные откатные ворота бывают трех типов: с верхней балкой, с нижней и со средней. Движение створки на консоли осуществляется по роликовым блокам, установленным рядом с воротами. Принцип работы такой системы понятен по фото

Единственным минусом такой конструкции, помимо большой стоимости, является удлиненное пространство для отката: на саму створку и консоль. Чтобы выдержать большую массу створки, консольная балка имеет довольно значительные размеры – как правило, в полтора раза больше, чем сама створка, около 7 метров. Такая конструкция не позволяет использовать консольные системы открывания, если на участке в месте забора есть неровности рельефа.

Частично эту проблему можно решить, если использовать систему с верхней балкой. Но повышенная нагрузка в этом случае требует создания более мощных опор для консоли, что удорожает проект. Откатную систему с верхней балкой можно установить, если рядом есть строение, стену которого можно использовать для монтажа.

Откатные ворота со средней балкой являются компромиссным решением: для них потребуется более мощный фундамент, чем для конструкций с нижней, но не такой, как для системы с верхней консолью. Поднятая балка позволяет обойти незначительные неровности почвы. К тому же, механизм со средней балкой защищен от воздействия грязи и снега. Но по какой-то причине конструкции со средней балкой не пользуются популярностью у производителей ворот, поэтому и чертежи откатных ворот со средней балкой в интернете найти сложно – чаще всего предлагаются консольные системы с механизмом, расположенном внизу.

Откатные ворота своими руками

Откатные консольные ворота – довольно сложная конструкция. От соблюдения всех тонкостей в изготовлении, а главное, в монтаже, зависит, насколько она будет надежно и долговременно функционировать. Поэтому, стоит придирчиво и трезво оценить собственные возможности, прежде чем приступать к изготовлению конструкции своими руками.

Балка откатных ворот своими руками – не лучшее решение. Она имеет особый профиль, соответствующий роликовым системам. Поэтому, ее лучше прибрести готовой, вместе со всей остальной фурнитурой. Наиболее популярные бренды, производящие комплектующие для ворот, в том числе, и откатных – Дорхан и Алютех. Алютех – ведущий производитель комплектующих для воротных систем в восточной Европе. Компания Дорхан имеет производства в России, Китае и Чехословакии.

Каркас ворот можно собрать самостоятельно, обладая навыками обработки металла и сварочным аппаратом. Чертежи откатных ворот со средней балкой, нижней или верхней, можно посмотреть в альбомах производителей ворот. Основываясь на чертеже, показанном на фото, можно спроектировать конструкцию относительно конкретных размеров.

Этапы работ по изготовлению ворот своими руками можно посмотреть на видео.

Откатные ворота. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 – 20 м.

12. Труба 40*20 – 20 м.

13. Труба 60*60 – 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска – 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель – 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт – 1 баллончик.

Ворота консольные откатные. Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

• Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
• Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
• Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

• Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
• Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
• В зимний период не требуется расчистка снега перед открыванием створки.

Несмотря на все перечисленные преимущества, прежде чем приступить к изготовлению и монтажу ворот нужно учесть множество других факторов.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

• для подвесного и колесного видов конструкций – ширине полотна,
• для консольных ворот – на 40-50% больше ширины створки.

Вглубь участка на расстоянии 40-50 см от забора пространство необходимо оставить свободным. Рельеф грунта должен быть максимально ровным, без сильных перепадов, чтобы по ходу движения нижней балки не возникало препятствий.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

1. Наличию опции регулировки температуры для функционирования на морозе.
2. Поддержке изменения скорости движения створки.
3. Наличию в комплектации резервных источников питания.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

  Консольные ворота с нижней балкой

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.

• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

  Подвесная конструкция

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

  Откатные ворота на рельсе

Проем для откатных ворот

Требования к кирпичным столбам:

• они должны быть собраны вертикально;
• высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
• собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Как определить габариты?

Размеры откатных ворот на этапе проектирования забора определяются, исходя из собственных предпочтений. В данном случае схема всей конструкции ограды составляется с нуля и можно подкорректировать ее на любом этапе. Однако в ситуации, когда забор уже построен, главным параметром является ширина проема. Она определяет размеры подвижной секции на роликах.

Габариты ворот

Створка может превосходить значение ширины проема в 1,2-2 раза. Однако рекомендуется выбирать вариант откатных ворот, который в 1,5 раза шире. Тогда секция будет иметь наиболее оптимальные размеры. Если нет возможности реализовать данное решение, ширина ворот может быть уменьшена до значения, которое составляет 1,2 от проема.

В среднем ширина машины достигает 2м, вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.

Условия, которые этому способствуют: близкое расположение подвижной секции к торцу соседнего забора; неровная поверхность почвы, из-за чего обустраивается ступенчатое ограждение.

Ширина проема зависит не только от собственных нужд и предпочтений, так как в некоторых случаях улица слишком узкая и даже легковой автомобиль не сможет развернуться. Рекомендуется выполнить пробный заезд на участок через импровизированные ворота. Для этой цели нужно вбить в грунт два колышка. Если разметка позволяет автомобилю свободно разворачиваться, составляется схема и продолжается обустройство ограды и ворот.

Чертеж и конструкция роликов

Для секции на роликах со средней балкой можно задействовать откатной механизм со скрытыми подшипниками. Такой вариант не требует регулярной смазки и надежно защищен от внешних факторов. Если рассматривать исполнение с нижней направляющей, то в данном случае также используются ролики со скрытыми подшипниками.

Это снижает расходы на обслуживание, а также исключает необходимость прилагать усилия для демонтажа конструкции с целью выполнения смазочных работ.

Пример чертежа раздвижных ворот

Чертеж откатных ворот:Стоимость откатных ворот сегодня заметно меньше, чем в прежние времена, однако, предлагается данное исполнение по более высокой цене, если делать сравнение с прочими аналогами. Но установку вполне можно произвести самостоятельно при условии, что будут соблюдены некоторые правила монтажа.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот
