Распашные ворота с электрическим приводом и автоматикой

Автоматика для ворот позволяет управлять створками дистанционно

Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.

Нюансы подключения и настройки

Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).

К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.


Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.


Зачистка сварных швов

Технология работы включает несколько этапов:

  1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
  2. Из уголка отрезают с помощью болгарки заготовки по размерам.
  3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
  4. Прихватывают стыки изделия сваркой.
  5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
  6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

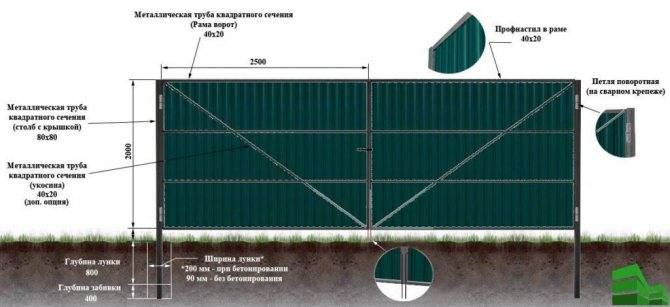

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Порядок монтажа

Распашные ворота с калиткой можно создать собственными руками, хотя этот процесс не слишком прост.

Особенности монтажных работ:

  • сначала составляется чертеж будущей конструкции, основанный на замерах и расчетах;
  • чтобы правильно определить глубину ям для столбиков, ориентируются на метровой величине, диаметр же должен быть на 10 см выше диаметр трубы, что будет вкапываться;
  • подбирать опорную трубу следует, основываясь на весе конструкции;
  • уложить трубу в яму, засыпать щебнем, либо битым кирпичом;
  • залить раствором (одна часть цемента, три части песка, 25% воды);
  • при достаточном весе всей группы, основание столбика обкладывают кирпичами.

Монтаж ворот из профнастила с элементами ковки: фото и инструкции

Распашные ворота с калиткой требуют предварительного монтажа рамы, что будет находиться в проеме.

Что следует учесть?

  1. Уголки из металла формируют квадратом, стыки сваривают..
  2. Чтобы увеличить прочность строения, делают две рамы (внутри, снаружи). Между ними крепят сваркой пластины из металла, так рама с легкостью выдержит вес створок.
  3. Профиль раскладывают на ровной плоскости по чертежу. Места соприкосновения обрабатывают сваркой. Листы крепят поперечными, продольными балками из железа. Подобным образом монтируют каркас для дверцы.
  4. Далее приваривают покрытие к каркасу, толщина листового металла должна быть около 2 мм. Слишком толстые листы создадут трудности для опорных столбов, менее толстый металл будет быстро повреждаться.
  5. Нельзя экономить на петлях – они обеспечивают надежность всей конструкции. Их приваривают к столбам, створкам при помощи сварки.
  6. После устанавливается вся входная группа, производится монтаж петель, засовов.
  7. В заключении, конструкция покрывается краской для защиты её поверхности от воздействия коррозии.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

  1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
  2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
  3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Установка автоматики

Практически любое распашные конструкции ворот можно дополнительно оборудовать автоматикой для более удобного открывания и закрывания. На рынке материалов можно встретить несколько типовых решений электрически приводов, в составе которых есть управляющий блок, сигнальная лампа, электромагнитный замок и принимающая антенна. Как правило, устройства работают от обычной однофазной электросети и могут оформляться так же, как и сами автоматические распашные ворота, своими руками сделать которые сложнее и дороже, чем обычные.

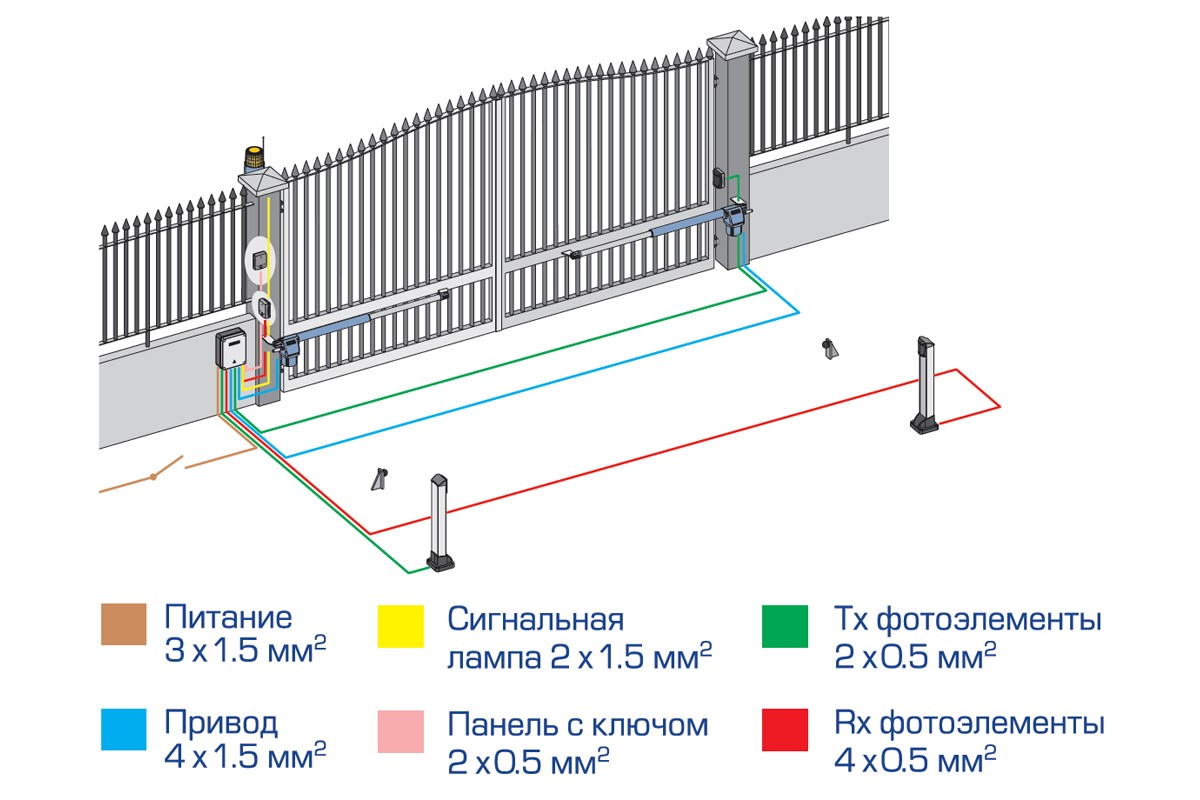

Схема проводки автоматических ворот

Автоматику применяют и для систем с наружным открыванием створок, и для вариантов с внутренним. А управляющий блок размещают сразу же у столба, предусматривая для него специальное место. Если такого не было, а стена кирпичная, для установки оборудования выдалбливают нишу в кирпиче. Главное при этом – установить подходящую по диаметру сечения проводку, предусмотрев место для её прокладки.

После монтажа устройства, обеспечивающего автоматизированную работу конструкции, число её преимуществ распашных заметно повышается. Теперь управлять ими можно будет даже на достаточно большом расстоянии. Например, из дома – дальность пульта для автоматического открывания и закрывания может достигать 30 метров.

Советы по предварительной планировке ворот

Металлические ворота с калиткой должны создаваться не наобум, а посредством предварительного создания плана-схемы, с учетом ряда обязательных нюансов.

Профессиональные советы:

учет ширины въезда: важно закладывать чуть большие параметры, нежели имеются у машины владельца ворот. Лучше всего учитывать стандартные габариты автомобиля, добавляя дополнительно метр, это позволит гарантировать проезд внутрь любого типа машины; важно заранее определиться видом, размерами калитки. Если она будет втираемая, то нужно отдельно монтировать порожек; конструкция ворот может быть любой: откатной, распашной, раздвигающейся, открывающейся внутрь или наружу

Очень важно учитывать пространство участка, чтобы конструкция не имела помех для движения; стоимость: хозяин должен понимать, что входная группа устанавливается на длительный срок, поэтому важно высокое качество материалов, на которых нельзя экономить

Если она будет втираемая, то нужно отдельно монтировать порожек; конструкция ворот может быть любой: откатной, распашной, раздвигающейся, открывающейся внутрь или наружу

Очень важно учитывать пространство участка, чтобы конструкция не имела помех для движения; стоимость: хозяин должен понимать, что входная группа устанавливается на длительный срок, поэтому важно высокое качество материалов, на которых нельзя экономить

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность  расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

секционные ворота

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Виды ворот

В настоящее время есть большое количество всевозможных видов ворот, всевозможных материалов для их изготовления и особые приспособления, которыми они оснащены. Самые популярные из них:

  • Раздвижные ворота.
  • Поворотно-откидные ворота.
  • Распашные ворота.
  • Рулонные ворота.
  • Складные ворота.

Раздвижные ворота

Раздвижные ворота включают в себя несколько разновидностей, среди них подвесные и откатные сооружения. Каждый вид сооружений требует для себя большое количество свободного пространства.

Подвесные ворота

Подвесные сооружения не считаются популярными, так как через них не смогут проехать некоторые виды автомобилей, поскольку их высота ограничена верхней планкой. Их передвижение также осуществляется по данной планке.

Откатные ворота

Откатные конструкции передвигаются по рельсам, однако они не распространены в северных регионах с большим количеством осадков, потому что их придется постоянно очищать ото льда и снега.

Консольные ворота являются самым удачным вариантом среди раздвижных конструкций.

Поворотно-откидные вопрота

Поворотно-откидные – хороший вариант для гаражных ворот. Для двора они не подойдут, потому что ограничены верхней балкой.

Распашные ворота

Распашные ворота хорошо подойдут для владельцев собственных домов. Фундаментом таких конструкций валяются три столба: на двух из них держится конструкция, а на третьем – калитка.

Рулонные ворота

Рулонные – относительно новый вид ворот. Представляют собой складные планки, которые сворачиваются и наматываются на основу.

Характеристики распашных ворот

В продаже представлены как одностворчатые ворота, подходящие для узких участков, так и двустворчатые, которые зачастую лучше сделаны и гарантируют большую безопасность и долговечность.

Откатные ворота из-за своей конструкции имеют ограниченную конструкцию, поэтому любители классических стилей и оригинальных узоров вряд ли найдут среди них подходящую модель.

Им больше понравятся красивые распашные ворота, которые предлагают большой выбор различных вариантов и стилей, как классических, так и современных. У них часто есть интересные украшения, которые позволяют сделать ограду более заметной и красивой.

Стоит помнить, что забор и ворота должны гармонировать со стилем построек на участке. Богато украшенные резные ворота не будут хорошо смотреться рядом с домом, выполненном в современном минималистском стиле.

Правила требуют, чтобы ворота устанавливались таким образом, чтобы они открывались внутрь, поэтому распашные ворота можно устанавливать только на участках с длинными подъездными путями, где они не будут препятствием.

Что еще говорит в пользу выбора распашных ворот? Цена, безусловно, является одним из важных факторов, поскольку такие конструкции относительно дешевле массивных современных откатных ворот.

Конечно, распашные ворота и самые дешевые, но их использование в долгосрочной перспективе может быть проблематичным.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

  • кованые элементы;
  • листовой металл (оцинкованный);
  • профилированные листы;
  • обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Достоинства и недостатки откатных ворот

Откатные ворота без проблем открываются зимой

Выездные конструкции устойчивые, т. к. нет горизонтальных и вертикальных петель, на которые рассчитана нагрузка. Масса полотна передается на фундамент, поэтому надежность не снижается со временем, независимо от негативных факторов.

Другие преимущества:

  • компактное открывание;
  • независимость от снеговых заносов;
  • удобство передвижения и бесшумность;
  • обслуживание широких проемов;
  • возможность применения любой зашивки внутри;
  • несложное обслуживание при эксплуатации.

Минусы в том, что широкие и высокие полотна имеют высокую парусность, поэтому конструкцию делают с запасом прочности. Достигается это обустройством мощного основания и монтажом силовой рамы. Недостаток прочности этих конструкций снижает надежность выдвижных ворот.

Если допущены ошибки в расчетах, створка провиснет или перекосится.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

  • для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
  • выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
  • выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

  • они несложные в изготовлении;
  • в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
  • качественно изготовленное изделие прослужит долго своему хозяину;
  • огромный выбор материала для обшивки;
  • возможность установки автоматики;
  • масса вариантов декорирования;
  • простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Крепление профнастила на каркас

Монтаж металлических листов можно выполнять как с обеих сторон, так и с одной. Профнастил монтируется предельно легко, но все же имеются определенные рекомендации. В процессе монтажа профиль необходимо прикручивать саморезами ко всем перемычкам по диагонали, горизонтали и вертикали. К каркасу лист крепится с фиксацией через 1 волну снизу листа. Друг с другом листы крепятся в верхней составляющей волны.

Если внутри ворот предусмотрена калитка, ее нужно крепить также на петли. Для калитки изготавливается отдельный каркас согласно с определенными габаритами.

В случае встроенной конфигурации калитки, ее петли крепятся к профильной трубе, входящей в состав каркаса самих ворот. В этом месте желательно сделать усиление. Если калитка не встроенная, а отдельная (ворота с тремя опорами), ее петли монтируются к соответствующей опорной стойке.

После монтажа профнастила на сами ворота и калитку можно установить замок и прочую фурнитуру. Здесь все зависит от ваших потребностей, можно смонтировать обычную защелку, любой замок (навесной, накладной или врезной) или даже автоматику.

На этом монтаж ворот считается завершенным. Периодически не забывайте смазывать петли и другую фурнитуру, дабы продлить ее срок службы.

Материалы и инструменты для производства ворот

На основе чертежа следует определиться с используемыми материалами и их количеством. Для профнастильных конструкций необходимо приобрести:

  • облицовочный материал – профнастил;
  • саморезы для фиксации листов;
  • опоры – стальная труба сечением не менее 60х60 мм;
  • профильные трубы типоразмеров 60х20 мм либо 40х40 мм для изготовления каркаса;
  • профтруба сечением 20х20 мм в качестве каркасного усилителя;
  • лист стали для изготовления косынок (если нужно);
  • замочные системы, петли, фиксаторы внизу и сверху;
  • грунтовка для металла и краска;
  • декоративные элементы (при необходимости).

Лучше выбирать трубы с толщиной стенки 3 мм. Их стоимость немного выше, но они прочнее и проще в монтаже.

Набор инструментов небольшой: сварочный аппарат, дрель-шуруповерт, уровень, ножницы для стальных листов, рулетка, углошлифовальная машинка, кисточки. Также закупите необходимое количество расходных материалов к данным инструментам.

Выбор профильного листа, материалов для каркаса и столбов

Металлические ворота с калиткой из профильного материала могут иметь разные вариант исполнения:

  1. Вариант С: стеновой профиль, он готовится из оцинкованной стали, имеющей небольшую толщину. Материал легок и прочен, с его установкой легко справится собственными силами.
  2. Вариант НС: крупноволновые листы, имеющие большую толщину. Они отличаются высокой прочностью, но и весят немало.
  3. Вариант Н: несущий профиль, имеет большой вес, прочность, применяется для оснащения ангаров, гаражей.

Каркас может исполняться из прокатного железа, брусьев. Первый вариант прочнее, он не требует дополнительной защиты от гниения, воздействия атмосферных факторов.

Типы каркаса:

  • сварной: хорошо держит большой вес. Отличается надежностью, долговечностью. Единственным недостатком является вес, который может оказаться тяжелым для автоматических систем;
  • алюминиевый: используется для обрамления легких видов обшивки. Подходит для автоматов;
  • болтовой: отличается простотой монтажных работ, не слишком надежен и долговечен.

Опорные столбики могут быть сделаны из:

  • дерева: дешевое сырье, простое в обработке, однако его долговечность не велика;
  • кирпича: смотрится довольно привлекательно, выдерживает достаточно хороший вес. Отлично подходит для обкладывания конструкций из металла, причем вся фурнитура приваривается именно к ним;
  • бетона: долговечный, простой в обработке материал. Массивен, потому выдерживает высокий вес, поддается косметическому ремонту;
  • асбеста: занимает промежуточную позицию между деревом и металлом;
  • металла: отличается простотой установки, легко выдерживает воздействия природного и механического видов.

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

  • создайте чертеж в соответствии со снятыми на местности размерами;
  • подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
  • изготовьте раму для будущих ворот;
  • обшейте раму выбранным материалом;
  • когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
  • установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
