Распашные автоматические ворота своими руками

Подготовительные работы

Установка автоматики на распашные ворота производится только после проведения определённых предварительных операций. Для длительной и надёжной эксплуатации автоматического привода необходимо выполнение следующих условий:

Должна быть обеспечена плавность и лёгкость открывания-закрывания створок.
Зазор между нижним краем воротного полотна и дорогой должен быть достаточным для того, чтобы исключить препятствование движению.
Необходимо наличие пространства для открытия ворот на нужный угол с запасом хода.
Монтажные пластины для установки автоматики должны быть приварены к закладным на столбах и створке

Принципиально важно, чтобы они были приварены в одной строго горизонтальной плоскости. Расстояние между центрами пластин равно длине устройству автоматизации в открытом состоянии с запасом хода в 5–10 миллиметров

Для каждой конкретной модели все необходимые сведения можно найти в прилагаемой инструкции или узнать у консультанта-продавца.
Должно быть подготовлено место для крепления устройства управления. Для подвода электричества и разводки необходимого количества проводов должны быть заранее проложены к месту подключения приводов пластиковые трубы диаметром 10–16 мм. Прокладка должна исключать возможность попадания внутрь влаги или атмосферных осадков.
Если вы планируете применить аксессуары безопасности (сигнальные лампы, фотоэлементы и т. п.), то необходимо предусмотреть место для их монтажа.

Ограничители хода на закрывание или открывание створок можно приварить прямо на столбах или к закладным, которые забетонированы в землю. Следует понимать, что любые перекосы и препятствия увеличивают нагрузку на систему автоматизации, что не только затрудняет работу, но и может привести к ее заклиниванию или вывести из строя. Из этого следует, что распашные ворота нуждаются в регулярных профилактических работах: смазывании петель, расчистке дорожного полотна и т. п.

Крепление стальной пластины к столбу с помощью анкерных болтов или химических анкеров

Крепление автоматик распашных ворот к пластине

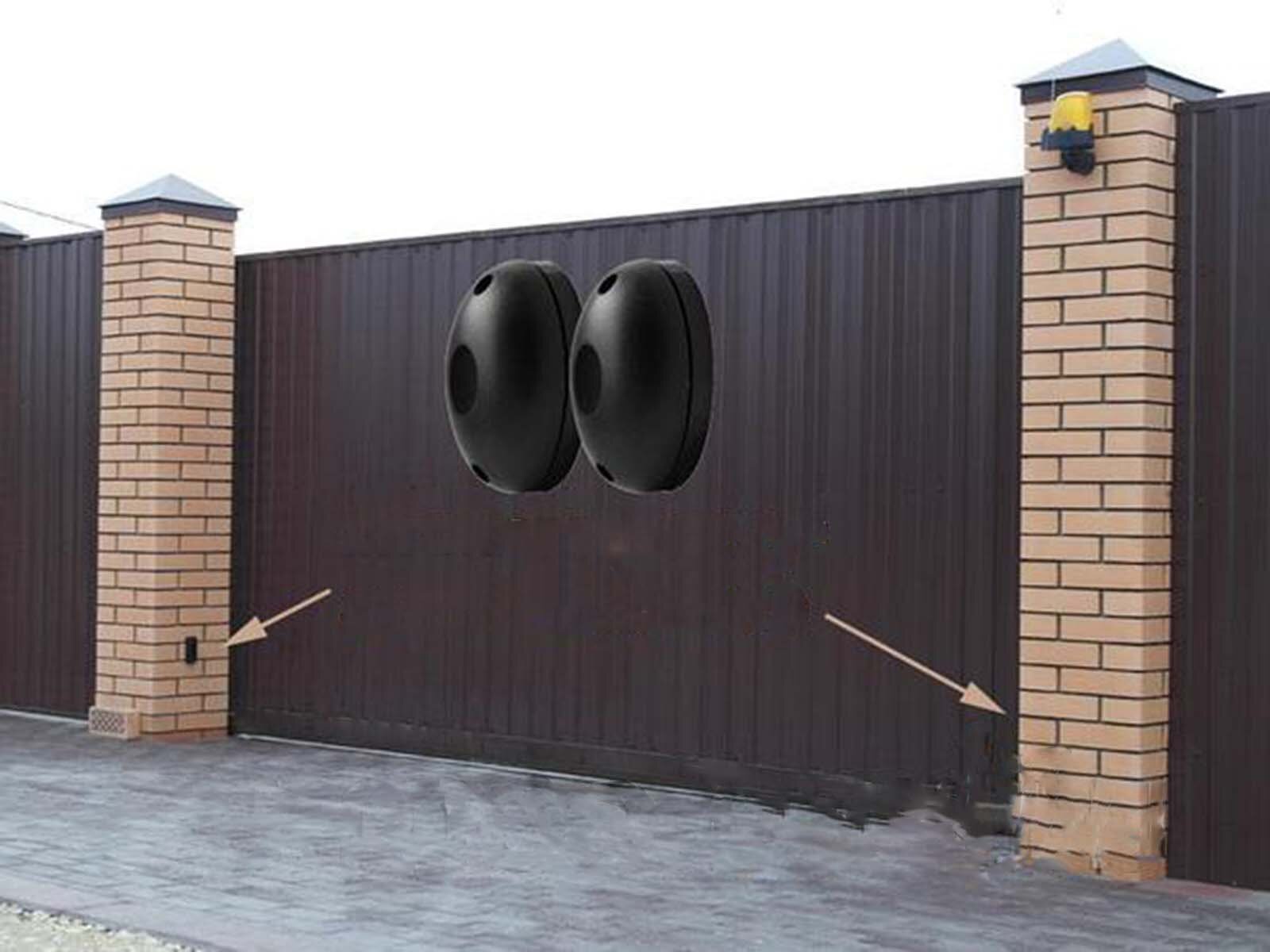

Фотоэлемент

Сигнальная лампа

Наиболее популярные системы автоматического открытия распашных ворот

Мы рассмотрели варианты монтирования систем автоматического открытия распашных ворот из готовых комплектующих уже существующих систем промышленного производства.

Сегодня на рынке широко представлена продукция многих фирм, наиболее популярны:

итальянские – Nice Toona, Faac 391, Roger R20, Bft Phobos, Came Krono, Nice Moby;
Тайваньская An Motors ASW;
китайские Gant PK, AN-MOTORS;
Российские приводы Doorhan Swing.

Так что выбирать вам придется, судя по всему что-то из предлагаемого эти производителями. Все они сопровождают свою продукцию детальным описанием. Так что не поленитесь вместе с купленным товаром взять и все инструкции.

Сдвижные створки на консолях

Сделать откатные створки своими руками не очень сложно. Поскольку одна из распространенных систем устройства ворот это консольная балка, то с нее мы и начнем.

Нижняя консоль

Следует обратить внимание, что в той части, куда отодвигается створка, необходимо свободное пространство. Места нужно больше, чем размер проема, оно равно длине балки

Для перемещения створки по направляющей на опорах необходимы ролики.

Если наша опора приподнята на уровень середины высоты створки, мы получим консоль в виде средней балки.

Конструкции, где балки несущие, закреплены по верхнему краю, называются верхнеконсольными.

Консольные откатные створки въезда в гараж

Консольные балки имеют некоторые особенности, которые выражаются в распределении веса на точки опоры. При наличии двух точек опоры нагрузка делится на два и снижает давление в каждой точке, соответственно, в 2 раза. В случае консоли, нагрузка на опору повышается в несколько раз. Это отличие консолей – высокая нагрузка в опорной точке.

Для плавного и поступательного движения откатных створок, балки монтируют с направляющими и роликовым механизмом. Последние фиксируются на основаниях в непосредственной близости от проема.

Консоль испытывает большую нагрузку и для компенсации ее, внутри балки вставлен роликовый механизм. Эта попытка разгрузить консоль приводит к тому, что зимой ролики перестают хорошо работать, замерзая и не прокручиваясь.

Увеличивается нагрузка на откатный механизм двигающий створку, что приводит к установке привода с запасом мощности, то есть более дорогостоящий. Еще один вариант снизить нагрузку на балку это монтаж роликового механизма большего размера. Или смонтировать ролики снаружи.

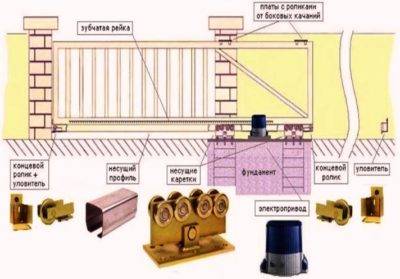

Схема автоматических откатных створок

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

Подвесные гаражные створки двигаются на роликах по балке

Как работает автоматизация

Привод рычажного типа снабжен двумя коленами. Поворот начинается с работой первого элемента, а когда вылет первой рукоятки заканчивается, начинает движение второй рычаг. Питание подводят с помощью полых труб, в которых протянуты электрические провода, координирует действие управляющий узел. Блок крепят на стойке на усиленных закладных деталях.

На время отсутствия хозяев ставят запоры внутри или снаружи, которые закрывают при сохранении автоматики в нерабочем виде, открывают по возвращении. Внизу под створками монтируют стопоры, которые являются конечными упорами. Автоматика останавливает усилие поворота после упирания в них полотна, т. к. поступает сигнал, что ворота закрыты.

Принцип работы линейного привода (актуатора)

Линейный привод для ворот

Линейный тип бывает на основе механики и на базе гидравлики. Его устанавливают на железные столбы или колонны маленького сечения. Неподвижный кронштейн фиксируют к стойке, а движущаяся часть располагается на створке. Две пары фотоэлементов контролируют присутствие в проеме предмета или человека, блокируют закрывание на дистанционной основе.

Распространенный линейный двигатель работает по принципу затягивающегося и выдающегося вперед штока. Слайдер передвигается по полозьям с помощью винтовой передачи. Крепежный элемент вращается, но сообщает штоку линейное направление.

Линейные приводы различают по длине хода, различаются размерами элемента поступательного движения и корпуса. Другими характеристиками являются усилие передачи и скорость работы.

Характеристика автоматики

Установить привод своими руками непросто. Этот процесс требует четкости действий, точности и требуемой квалификации.

Существует несколько особенностей при установке привода:

Нужно учитывать створки относительно высоты столбов.
Если автоматика будет без использования концевых выключателей, применяют створочные упоры.

Если не учитывать эти нюансы, электродвигатель может выйти из строя, и конструкция перестанет нормально функционировать.

Кроме того, автоматика содержит в себе множество электрических приводов. Поэтому, чтобы поставить качественно и правильно ворота, нужно разбираться в этом и иметь хоть небольшой опыт.

В комплект автоматики входит:

блок управления 1 шт;
приводы -2 шт;
фотоэлементы 1 к-т;
маячок 1 шт;
пульт.

К преимуществам этого вида механизма можно отнести прочность и длительный срок эксплуатации. Механизм простой в эксплуатации, скорость открытия ворот составляет до 15 секунд. К недостаткам можно отнести то, что если будет малейшая преграда по ходу движения створок, привод может дать сбой и створки заклинит. Обязательно следите, чтобы отсутствовали преграды перед проемом. Это позволит вашим распашным воротам долго функционировать и не выходить из строя.

Для того чтобы сбои в работе конструкции отсутствовали, проводите профилактику. Смазывайте самостоятельно смазкой все части, которые этого требуют. Если автоматика сломалась, не прикладывайте физические усилия для открытия ворот – это категорически запрещено. Если же все-таки она дала сбой, вызовите мастера.

Подключение электрической части автоматизированных распашных ворот своими руками

Теперь, когда мы увидели, как установить механизм для распашных ворот, давайте перейдем к части, касающейся схемы подключения автоматики. Напомним, что инструкция по подключению электрической части автоматических ворот была у нас в наличии, поэтому никакой велосипед мы не изобретали, а действовали строго по мануалу!

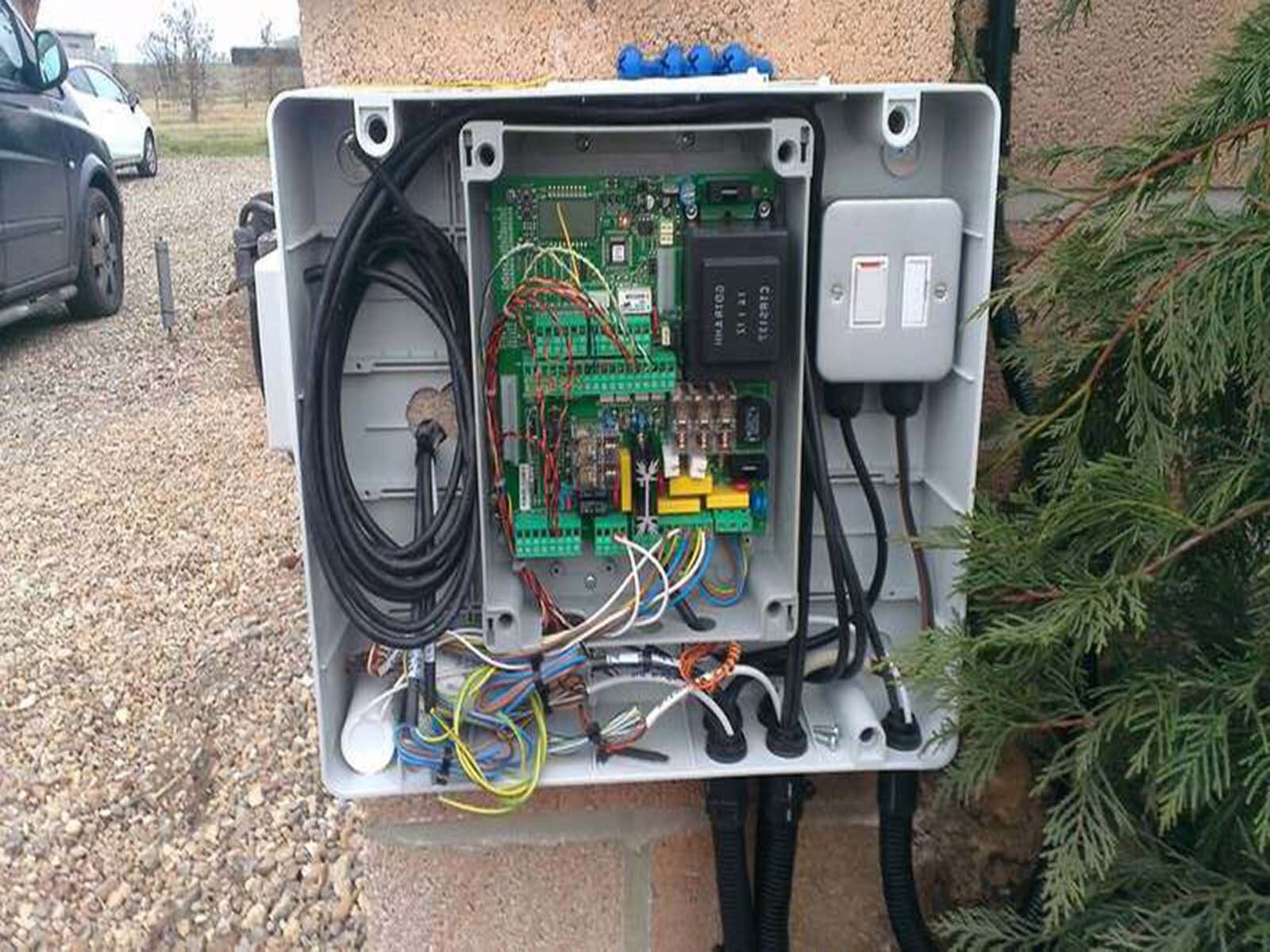

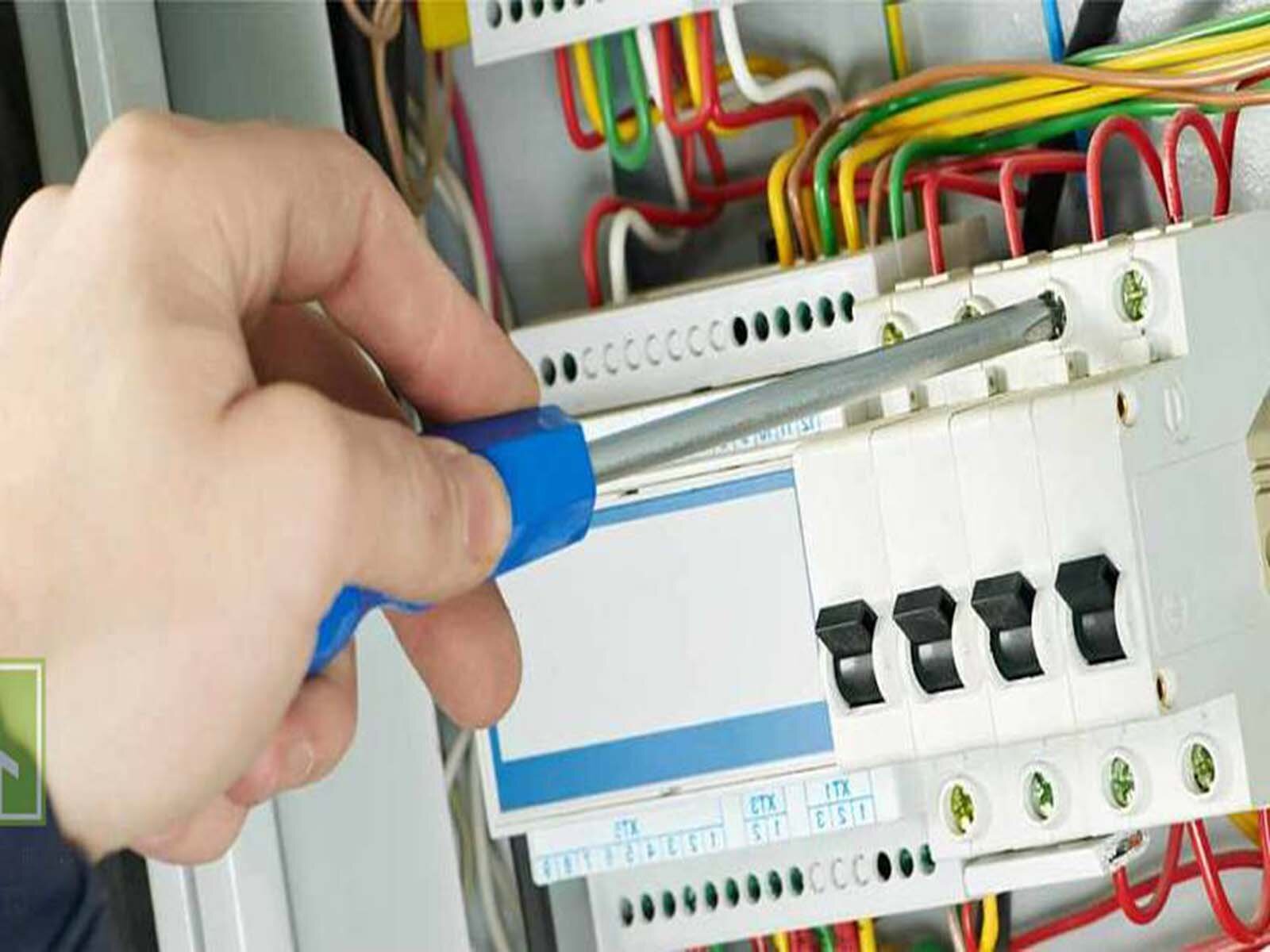

ШАГ 1: бокс для управления. Рядом с одним из столбов и там, где, очевидно, есть возможность подключения питания, необходимо установить монтажный бокс для размещения «мозгов» реле и предохранителей на распашные ворота. Он должен быть герметичен и надежно прикреплен на поверхности опоры или в любом другом доступном месте.

ШАГ 2: подключение. Это, подключенное к каждому из двигателей, позволяет подавать и прерывать электрический импульс, который генерирует движение створок ворот. В дополнение к двигателям кабели также будут начинаться от электрического щита к мигающей лампочке, которая должна быть размещена над ранее выбранной стойкой. Эта лампочка нужна для предупреждения всех об открытии или закрытии ворот. В каждом комплекте есть подробные инструкции по подключению различных компонентов, но все же лучше всего довериться опытному электрику или человеку, который не перепутает «фазу» и «ноль».

ШАГ 3: фотоэлементы. Последний шаг перед заключением — установка фотоэлементов, необходимых для предотвращения неприятных происшествий во время открывания автоматических распашных ворот. Каждое из этих устройств состоит из приемной и передающей частей. Эти части должны быть установлены строго симметрично. Возможно понадобится воспользоваться лазерным уровнем, чтобы добиться максимального соотношения.

ШАГ 4: проверка. После окончания подключения электрической части самодельных распашных автоматических ворот, необходимо все проверить несколько раз. В нашем случае все было сделано идеально с первого раза. Автоматика ворот работает на расстоянии 15-ти метров. Время полного открывания ворот составляет 20 секунд. Ворота надежно фиксируются в обоих положениях и плавно открываются, без рывков и пауз.

Это значит, что все сделано правильно, и можно идти праздновать успешный монтаж самодельных автоматических распашных ворот на загородном участке. Нам повезло, и мы купили абсолютно удачный комплект автоматики для распашных ворот, в котором были все реле, провода, разъемы и даже монтажный бокс с подробной инструкцией. Если все делать не спеша, при этом поглядывая в инструкцию от производителя, то никаких проблем с установкой не возникнет.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Конструкции

Конструкция автоматики для распашных створок достаточно проста. Рабочие составные части приводятся в действие с кнопки управляющего пульта или авто системы. После того, как части ворот достигнут заданного градуса открытия, подача тока на движок отключается. Закрываются ворота по такому же принципу. Есть более сложные конструкции, которые дополнены датчиками движения, защитой, идентификационными устройствами.

Комплект автоматики для распашной механизации обычно включает несколько частей:

управляющий пульт;
движки -2 шт;
маячок;
фотоэлементы;
управляющий блок.

Электро-конструкции ворот включают в себя такие составляющие:

жесткий каркас;
опорные стойки;
задвижку из металла;
обшивку;
воротные петли;
автомат-системы.

Варианты решения задачи

Прежде чем делать распашные ворота с электроприводом своими руками, домовладельцы определяются с выбором конструкции. Существует три основные конфигурации принципов устройства таких сооружений:

Гаражный вариант. Очень сложный по технической реализации, поэтому редко применяется, чтобы сделать электропривод для ворот своими руками.
Откатные. Самый простой в реализации, но не всегда подходит из-за высоких требований к наличию свободного места для отката длинного полотна.
Распашные. Их сравнительно легко сделать в домашних условиях. Это самый популярный вариант среди автолюбителей.

Оценив все благоприятные и негативные факторы каждого варианта, домовладельцы стараются выбрать оптимальный для своих обстоятельств. От их решения будет зависеть дальнейший ход действий. Поскольку установка сложной конструкции — очень материально и энергозатратное мероприятие, к первоначальному выбору относятся очень серьёзно.

В этом видео вы подробнее узнаете о таких воротах:

Установка электромотора

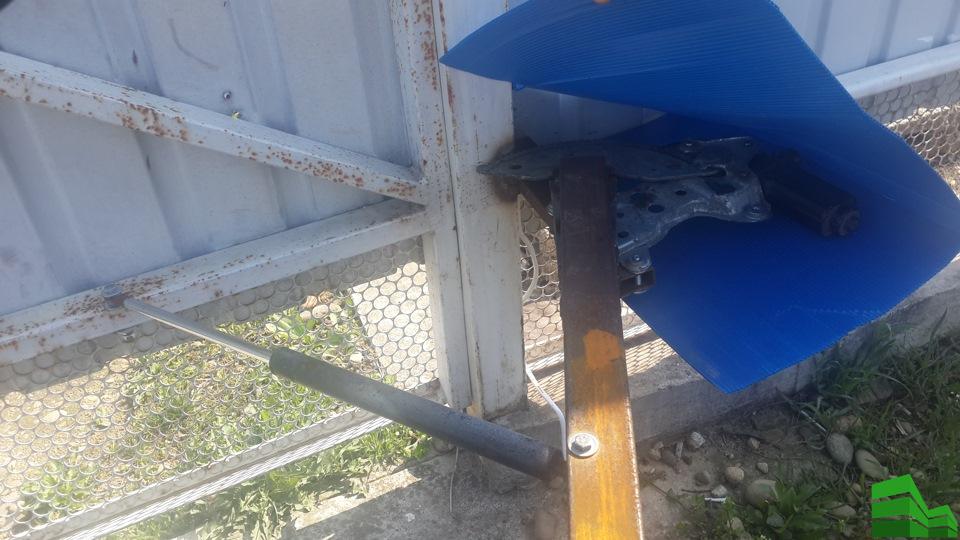

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота
