Последовательность действий по монтажу электрической проводки своими руками
Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.
Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.
Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.
В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.
Уличные работы
Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.
Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.
Прокладка внутри помещения
После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.
Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.
Подключение счетчика электроэнергии
Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.
Подключение УЗО и автоматов
После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.
Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.
Розетки и выключатели
Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).
Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.
Освещение смотровой ямы
Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.
Этапы монтажа электропроводки
Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.
Подготовительные работы
Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.
В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.
Прокладка кабеля на улице
Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.
Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой “Б”. Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.
Внутренняя разводка
Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:
- Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
- Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

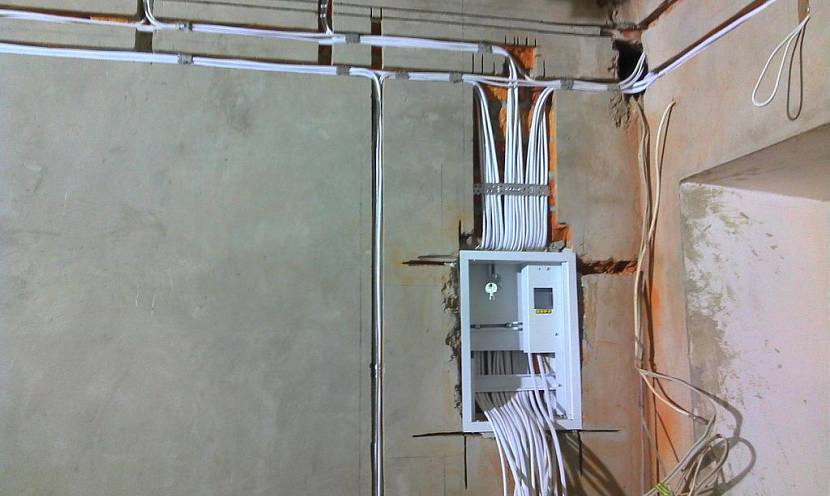

Монтаж распределительного щитка
Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии
Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.
Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.
Полезные советы
Чтобы правильно составить схему электропроводки, составьте список необходимых электроприборов
В отличие от жилого дома, гараж не требует размещения розеток и выключателей во всех углах помещения. Достаточно установить несколько точек электропитания рядом с рабочим столом. Количество гнезд в помещении должно быть не менее двух. Одна из электророзеток должна быть рассчитана на подключение мощной техники.
При проектировании схемы рекомендуется найти и использовать план постройки. В нем уже имеются все необходимые данные с нужными размерами.
На осветительную группу нужно отдельно поставить автоматические выключатели и УЗО.
По возможности рекомендуется сделать в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, которые устанавливаются в большинстве станков, как самодельных, так и фирменных. Это позволит не покупать конденсаторы и сэкономит средства. Также это позволит подключить нагрузку большей мощности при том же токе вводного автомата.
При расчете нужной длины провода нужно учитывать, что кабель будет установлен как на улице, так и в самом гараже.
Возможные варианты освещения гаража
Электрификация гаража, который относится к классу подсобных помещений, представляет собой целый комплекс мероприятий. Для того чтобы лучше представлять себе выполнение каждого этапа этой работы, необходимо ознакомиться с видами ламп, которые можно использовать для освещения. У каждого из них есть свои достоинства и недостатки.
Виды осветительных приборов для гаража
Лампы накаливания — традиционный и весьма доступный вид освещения. Имеют низкую цену, но срок службы невелик. Жёлтый спектр излучаемого света и большое количество выделяемого тепла. КПД — не более 45%, потребляет много электроэнергии.
Лампы накаливания являются устаревшим видом осветительной техники и в настоящее время используются редко
Галогенные лампы — хорошо зарекомендовавшие себя светильники, излучающие ровный и яркий свет. Принцип работы такой же, как у «лампочки Ильича» — вольфрамовая нить накаливания разогревается в колбе, наполненной бромными парами. Галогенные светильники имеют длительный эксплуатационный срок — до 5 000 часов. Недостаток — чувствительность к перепадам напряжения в сети и большое количество потребляемой энергии. Эксплуатация без защитного плафона и появление жирных пятен на поверхности стеклянной колбы значительно сокращают срок службы.
Галогенные лампы нельзя трогать руками, иначе они быстро перегорят
Люминесцентные лампы. Довольно распространённый вид освещения для гаражей. Удобен тем, что даёт ровный, «холодный» свет. Расход электроэнергии значительно ниже, чем у ламп накаливания. Длительный срок службы. Принцип работы заключается в том, что люминофор, покрывающий внутреннюю поверхность колбы, светится под воздействием ультрафиолетовых лучей. К недостаткам относится повышенное содержание ртутных паров, которые могут причинить ущерб здоровью. Кроме того, при перепадах напряжения такая лампа может работать неравномерно, возникает эффект мерцания.
Люминисцентные светильники отличаются длительным сроком службы и потребляют меньше электроэнергии, чем лампы накаливания
Энергосберегающие лампы. Один из самых выгодных вариантов освещения. Отличается низким уровнем потребления электроэнергии, хорошей светоотдачей и длительным сроком службы. В продаже имеется большой выбор форм и цвета свечения (матовый, жёлтый, белый и т. д.). Недостатки — цена выше среднего уровня и ртутные пары, заполняющие внутренности лампы.
Энергосберегающие лампы (ККЛ) потребляют минимум электроэнергии, но дорого стоят и содержат пары ртути
- Светодиодные светильники. Высокие эксплуатационные характеристики — низкое потребление энергии, долгий срок службы (до 100 тыс. часов), ровный, яркий свет. Огромным плюсом является безопасность таких ламп. Минус — высокая цена.
Схема проводки
Прежде, чем начать монтажные работы, необходимо составить монтажный план, на котором будут указаны местоположения светильников, розеток, выключателей, щитов, прочего оборудования, и схему разводки электропроводки в гараже. Это не только облегчит работу, но и позволит нам правильно рассчитать толщину жил, длину кабелей и избавит от переделки при неудачной компоновке оборудования «по наитию».
Для примера возьмем вот такой монтажный план:
- 1 группа осветителей – 3 потолочных светильника.
- 2 группа – 3 боковых светильника по левой стене.
- 3 группа – 3 боковых светильника по правой стене.
- 4 группа – 2 низковольтных светильника в смотровой яме.
- 4 выключателя – каждый на свою группу.
- 4 розетки – три на 220 В и одна на 12 В для переноски.
- Дополнительное оборудование – понижающий трансформатор 220/12 В.
Составляем схему соединения розеток и на 220 В. Заметим, что розетки питаются по отдельной линии через свои устройства защиты. К этой же линии подключен понижающий трансформатор 220/12 В.
Составляем схему светильников на 220 В. Они питаются по одной линии от 12-тивольтового трансформатора. Сам трансформатор питается по отдельной линии от щита.
Осталось нарисовать схему питания светильников смотровой ямы и розетки на 12 В, к которой будем подключать переноску и низковольтный электроинструмент.
Количество распределительных коробок показано условно. Фактически их количество будет зависеть от местоположения светильников и розеток.
Принципы проектирования электрических схем для гаражей
Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, распределительные электрощитки и светильники (см. Светильники для гаража). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.
Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.
К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.
Способы монтажа проводки
Гараж для автовладельца часто становится не только местом хранения автомобиля, но и мастерской, в которой он проводит большое количество времени. Функциональность, безопасность и удобство использования электропроводки должны стоять на первом месте. Для того чтобы максимально обезопасить человека и придать помещению эстетичный вид, используют разные варианты монтажа и маскировки проводов. Сделать это можно одним из следующих способов:
- провести провода по стенам
- использовать ПВХ короб
- использовать накладные коробки, в которых провода будут изолированы тонкими коробами
Первый вариант нельзя проложить по легковоспламеняющимся поверхностям: фанере, дереву. Такой способ не эстетичен и небезопасен. Поэтому для таких поверхностей нужно использовать металлические короба.
Правила создания схемы
Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.
Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:
- Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов.
- Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом.
Электропроводка – это горизонтальные и вертикальные участки Источник ms.decoratex.biz
- Расстояние горизонтальных участков от потолка или пола, вертикальных от углов строения, оконных и дверных проемов – 15 см.
- То же расстояние и до отопительных приборов (радиаторов, печей и прочих).
- Количество розеток из расчета одна на 6 м2 или через каждые 4 м.
- Высота установки розеток – 60 см от поверхности пола.
- Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.
- Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают. Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.
Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.
При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.
Схема электропроводки с двумя участками: освещение и розетка Источник infourok.ru
Дифференциальные автоматы
Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.
Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.
Предназначено для защиты от поражения током утечки. Последний возникает при повреждении изоляции схемы. Особенно актуально применение УЗО в гаражах со смотровыми ямами, где проводятся работы с электроинструментами. В яме обычно присутствует повышенная влажность, увеличивающая вероятность образования тока утечки.
«> «>
Схема электропроводки в гараже: советы по планированию
Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.
В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.
Делаем своими руками: инструкция
Устройство освещения в гараже и монтаж электропроводки требует использования:
- тестера;
- комплекта изолированных отверток;
- изоляционной ленты;
- диэлектрических перчаток;
- защитных очков;
- плоскогубцев с изоляцией;
- строительного ножа либо кусачек (ими отрезают провод и зачищают его).
Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.
Также стоит приготовить:
- строительные шпатели;
- лобзики;
- пилы по металлу и дереву;
- молотки, гаечные ключи;
- сверла для определенных материалов;
- дисковые пилы;
- строительные уровни и измерительную рулетку.
Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.
Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.
Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.
Основные нюансы таковы:
- щиты ставят на негорючих основаниях справа от двери или ворот;
- целесообразно размещать электрические трассы скрыто;
- при невозможности скрытого монтажа применяют короба из пластика или металла;
- эти короба крепят на стены максимально надежно;
- для установки розеток и выключателей применяют открытые коробки;
- осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.
Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.
Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.
Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.
Электричество в гараже: базовые принципы
Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль
Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник
Выбираем провод
Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.
Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей «фазой», другой — «нулем», а третий — «землей». Маркировка кабеля указывает на количество жил и сечение каждой из них
Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение
Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.
Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с «землей». В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.
Как выбрать сечение провода
Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.
Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.
Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать. При этом изоляция должна быть прочной
При этом изоляция должна быть прочной.
Подбор и расчет материалов
После завершения работ по проектированию схемы, можно приступать к подбору необходимых материалов. В первую очередь следует определиться с количеством кабеля. Так как предстоит выполнять не только внутреннюю, но и наружную проводку (от столба к строению), то проводники нужно подбирать для каждого вида работ.
Чтобы протянуть наружную линию, следует использовать кабель с токоведущими жилами из меди, сечение которых равно минимум 10 мм2. Применять проводник с алюминиевыми жилами нецелесообразно. Это связано не только с необходимостью использования проводника большего сечения в сравнении с медным проводом, но и по причине низкой эластичности алюминия. В такой ситуации риски механических повреждений значительно возрастают.
Для расчета необходимого количества провода, нужно определиться со всеми электроприборами, которые планируется устанавливать в гараже. Суммарную мощность этих устройств следует умножить на 1,2, чтобы обеспечить запас мощности в 20%. Для подключения розеток рекомендуется применять проводники сечением от 4 мм2, а для выключателей будет достаточно 1,5 мм2. Также необходимо с запасом брать провод и по длине. Для каждого соединения рекомендуется расчетную длину увеличить на 15 см.
В гараже чаще всего вполне достаточно устанавливать по 2 розетки и выключателя. Если же подвала или смотровой ямы в строении нет, то можно ограничиться и одним выключателем
Сейчас многие люди обращают внимание на светодиодные светильники. Они стоят дороже люминесцентных, но являются более экономичными
Чаще всего в гараже монтаж электропроводки выполняют открытым методом, и в такой ситуации следует дополнительно высчитать количество кабель-каналов либо гофры.
Внутренняя проводка
Если на момент строительства гаража в нём сразу делалась скрытая проводка, то вы вполне можете воспользоваться ею, лишь усовершенствовав согласно своей схеме. Если таковой нет, то время своё не тратьте, стены не штробите, выполняйте разводку открытым способом.
Кабель выбирайте с медными жилами и оболочкой из негорючих материалов, подойдёт марка ВВГнг, прокладывайте его в кабель-каналах, гофре или металлических трубах.
Однофазная проводка
Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит примерно так:
- На распределительный щиток приходит вводной кабель и подключается к входным контактам общего автомата. Для однофазного электроснабжения 220 В достаточно двух- или трёхжильного провода, а автомат лучше всего подойдёт двухполюсный, на номинальный ток 25 А или 32 А.
- После него монтируется счётчик электрической энергии, к которому подключаются фазный и нулевой провод.
- После счётчика ноль идёт к нулевой шинке, а фаза на отходящие однополюсные автоматы.
- К нулевой шинке подсоединяются все нули дифференциальных автоматов и УЗО.
- Через однополюсные автоматы запитано освещение, через дифференциальные – розетки.
Как правило, вся электрика в обычном гараже состоит из двух-трёх автоматов для освещения (помещение самого гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы можно заменить устройствами защитного отключения (УЗО) в связке с обыкновенными автоматическими выключателями.
