Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.
Секционные ворота
Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Большинство пользователей выбирает их за компактный размер.
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке
Откатные ворота
Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Подъемно-поворотные ворота
Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.
Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.
Таблица сравнения основных характеристик гаражных ворот.
Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.
Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.
В процессе установки
Как настроить автоматику?
Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:
- Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
- Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
- Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.
Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.
Подготовка к строительству
После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.
Рассчитываем размеры
Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:
- ширину проема;
- высоту проема;
- притолоку;
- боковину левую;
- боковину правую;
- глубину помещения.
Выбираем материал
Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.
На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.
Расчет количества материала
Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:
- размером проема;
- высотой ворот;
- фундаментом;
- зашивкой полотна.
Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:
- Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
- Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
- Направляющие элементы составляют 6 метров с параметрами 60х70.
Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.
При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.
Изготовление основных узлов самостоятельно
Актуаторы для привода делаются из подручных материалов
Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.
Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:
- редукторные электрические двигатели с усилием свыше 120 Н;
- подъемники стекол на машине;
- домкраты винтового действия;
- отрезки квадратной трубы;
- два актуатора (поступательных устройства) спутниковой антенны.
Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.
Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:
- больше 15 см — рычажный;
- до 15 см — линейный.
С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.
Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.
Виды автоматических ворот
Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.
Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.
Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Достоинства автоматизации гаражных ворот
Автоматизация оборудования обеспечивает надежность и удобство, гарантирует сохранность и безопасность работы воротных механизмов, и, кроме того, позволяет контролировать проникновение посторонних на территорию, где находится гараж.
- Удобство. Все автоматические функции могут управляться с одного пульта! Открывать проезд можно из кабины машины или из дома пультом ДУ.
- Безопасность. Гаражные ворота, оснащённые электронными устройствами, приобретают систему безопасности от риска удариться, наехать, или столкнуться с чем-либо. Затворные панели при этом быстро прекращают своё движение.
- Надежность. Аппаратура автоматизации продлевает срок службы ворот, так как обеспечивает плавное ускорение в начале и замедление в конце движения.
Выбор двигателя
Мотор и дополнительные элементы автоматики для ворот
Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.
При выборе агрегата учитывают критерии:
Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда
Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.
Конструкция, принцип работы секционных ворот для гаража их преимущества и недостатки
При строительстве гаража в частном доме каждый из хозяев сталкивается с выбором типов ворот. Среди отечественных автолюбителей наиболее популярными считаются распашные металлические ворота. Однако, проблема такой конструкции заключается в том, что для их открывания на участке должно быть достаточно места. Да и автоматизировать процесс открывания и закрывания створок практически нереально.
Другое дело – секционные ворота. Их изобрели сравнительно недавно – во второй половине прошлого столетия. И за этот короткий промежуток времени они завоевали достаточную популярность. В Европе и США такими воротами снабжены практически все гаражи, так как их использование очень удобно. Они занимают немного места, без проблем автоматизируются, хорошо сохраняют тепло. О том, как установить секционные ворота своими руками – далее в статье.
Изготовление основных узлов самостоятельно
При наличии познаний в схемах кинематики, для изготовления деталей привода можно использоваться средства, которые всегда есть под рукой. С ролью силового агрегата отлично справится мотор от пришедшей в негодность стиральной машинки. В ходе присоединения следует воспользоваться мультиметром, чтобы определить концы обеих пар обмоток, для этого на мультиметре установить режим замера сопротивления. Вал мотора и преобразователя скрепить при помощи муфты.

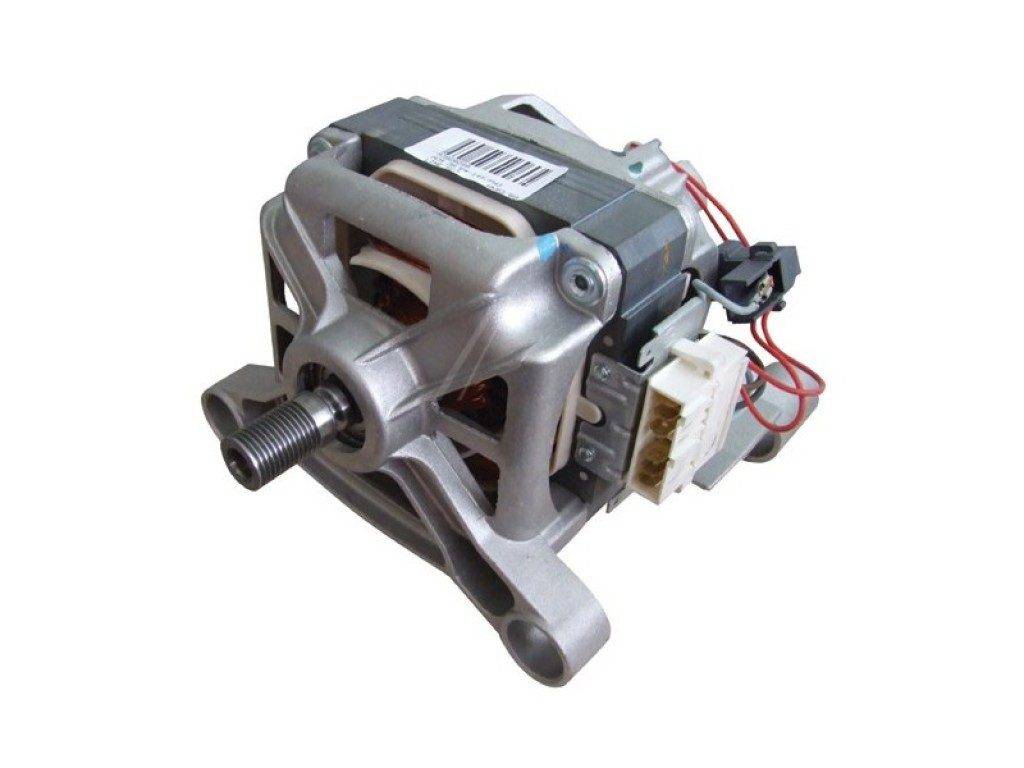

Мотор от стиральной машины LG 4681EN1010.
Вместо редуктора можно сделать ременную передачу. Для точного вычисления передаточного числа надо величину двух радиусов большего шкива, который соединен с ведущим колесом, разделить на диаметр меньшего, который расположен на валу мотора.
Однако этот вариант сопряжен с проблемой изготовления натяжной конструкции для ремня. Вопрос можно решить, если использовать автомобильное колесо натяжения ремня ГРМ
Кроме того, в данном случае необходимо уделить особое внимание конструкции независимого вала, оснащенного радиально-осевыми подшипниками в количестве двух штук. Вал необходимо точно отрегулировать, поскольку он является основанием для установки деталей основных трансмиссий: шкив ременной тяги и приводное колесико
Места применения подъемно-поворотных ворот
Если углубиться в историю, то сначала этот вид ворот активно использовался вместе с секционными в странах третьего мира. Это привело к тому, что металл для них стал применяться намного тоньше, чем раньше, что существенного снизило их цену. Однако в нашей стране цены на металлические изделия выросли, вот и они поднялись в цене. Но на популярность и частоту приобретения данного изделия это совершенно не повлияло. Такая конструкция на гараже какого-то престижного загородного коттеджа смотрится очень дорого и богато.
Основная масса систем поворотного типа дают надежную защиту гаражу. Это один из тех факторов, которым руководствуются автовладельцы при выборе ворот для своего гаража. Что же еще? Первым делом стоит отметить тот факт, что их не нужно постоянно смазывать. Во вторую очередь им не страшны сильные порывы ветра, которые захлопнут ворота, вызвав адский звук. Эта конструкция никогда не перекосится и не станет заклинивать из-за поломки механизма.
 |  |
| Механизм подъемных ворот | Конструкция подъемно-поворотных ворот |
Еще одним приятным моментом является то, что на них можно вмонтировать интересную надежную калитку внушительного вида, которую можно будет просто закрывать на замок, как и само изделие. И, конечно же, стоит отметить, что они компактны и не станут отнимать много места в гараже, что подарит лишнее пространство. Если электричество выключится, то меньше минуты потребуется на разблокирование автоматического привода ворот и без труда их открыть. Это очень актуально там, где частенько случаются перебои с электроэнергией.
Что потребуется для работы
Чтобы собрать ворота, используют следующие элементы: прут из стали; кронштейны; металлические штыри; деревянные бруски. Также подготавливают уголки, они будут служить основой для рамы и отдельно для направляющих. Нужно приобрести уплотнитель, возвратные пружины.
Полотно секции обычно собирают из сэндвич-панелей, а также его можно сделать из дерева и металла. Если необходимо, створка утепляется. Если ворота будут управляться в автоматическом режиме, нужно приобрести еще и привод.
Инструменты:
- Cварочный аппарат;
- Болгарка;
- Набор гаечных ключей, отверток;
- Электродрель, комплект сверл для работы по металлу;
- Молоток;
- Строительный уровень.
Разметка материала и деталей производится с помощью рулетки и карандаша.
Интенсивность эксплуатации
Интенсивность выражается в процентах. Привода разделяются на 3 типа:
- интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
- интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
- высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.
На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.
Шпилька для самодельного привода
Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.
Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.
Увеличиваем твёрдость шпильки
Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.
Увеличение витков резьбы шпильки
Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.
Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.
Принцип действия ворот с электрическим приводом
В зависимости от принципа действия и технических особенностей конструкции оборудование можно разделить на несколько основных групп. Оградительная механическая система фиксируется к гаражным строительным частям сооружения или забора на границе загородного участка как один из элементов подвижной или стационарной механической установки.
Техника поддерживает стабильное закрытие и открытие ворот, обеспечивает прочную фиксацию створки в необходимом положении. Автоматическое оборудование, способное обеспечивать контроль за функционированием ключевых элементов приводного агрегата и ворот.
Первый случай можно отнести к запасным вариантам в случае отсутствия электроэнергии или выходе из строя автоматики. Стандартная автоматическая модель предусматривает использование двигателя переменного тока на 220 В. Дополнительно устройство оснащено следующими механизмами:
- червячный редуктор с добавлением специальных конических шестеренок, которые поддерживают работу принудительной блокировки от потенциального внешнего поворота;
- системой непосредственной передачи импульса двигателя к подвижным створкам на базе шестеренчатых, ременных или цепных механизмов.
В зависимости от технических особенностей ворот применяются специальные модели приводов, которые поддерживают разные виды функционирования основного механизма.
Отрицательные стороны
Толкают предмет, расположенный перед воротами – требуется специальная зона.
Важно, чтобы имелась притолка.
Очень высокая цена относительно других видов ворот.
Идеальных вещей не существует, но если сравнить этот вариант с остальными, то он явно выигрывает. На него можно положиться и не беспокоиться, что система выйдет из строя или первый же грабитель оставит владельца без его автомобиля. Этот вариант имеет массу преимуществ, к тому же при его заказе не потребуется никаких дополнительных вложений на важные дополнительные услуги, способные поддерживать гараж в хорошем состоянии.
Подъемно-поворотные ворота для гаража, цена на которые в компании «Автоматика Групп» весьма бюджетна, пользуются большой популярностью. Они просты в управлении, хорошо сохраняют тепло и устойчивы к износу. Главная особенность конструкции – максимальная прочность при минимальном весе. Все модели, которые представлены в нашем ассортименте, безупречно работают в течение многих лет. Доставка заказа осуществляется как в Москву, так и в любые районы Подмосковья.
Установка приводов
Принципиально монтаж приводов на разные типы ворот не имеет существенных отличий, то есть производится крепление привода и его подключение. Разберем схему выполнения монтажных работ на примере распашных ворот.
Работы по установке устройства производятся в следующем порядке:
- на первом этапе, как и в большинстве случаев, определяется место установки привода и размечается область его крепления. Привод необходимо установить так, чтобы он не мешал работе другой фурнитуры (ручки, замки, петли и так далее) и имелась возможность его подключения к электропитанию;
- подготавливаются отверстия для крепления удерживающих кронштейнов. В случае с монтажом линейного привода можно зафиксировать привод непосредственно на столбе забора, а в случае с установкой рычажного устройства потребуются дополнительные закладные, которые можно изготовить самостоятельно, например, из профильных труб;
- производится фиксация привода;
Фиксация привода к столбу забора
В большинстве случаев крепежные элементы поставляются в комплекте с приводом или кронштейнами, но целесообразнее проверить комплектность перед установкой.
- подведение электрокабеля. Для сохранности и долговечности кабель рекомендуется прокладывать в пластиковых трубах, которые защищают от воздействия влаги, солнечных лучей и механических повреждений;
- подключение электропривода. Для безопасной работы электроприбора подключение рекомендуется выполнять специальными зажимами, одновременно обеспечивающими и достаточный уровень изоляции. Схема подключения поставляется вместе с устройством;
Подключение электропитания привода и дополнительных элементов
- установка по аналогичной схеме дополнительных элементов (заглушек, концевых уловителей, блока питания и так далее);
- окончательная настройка оборудования (выполняется в соответствии с рекомендациями производителя);
- проверка работоспособности и при необходимости устранение ошибок.
Процесс установки представлен на видео.
Установка привода позволяет пользоваться воротами в автоматическом режиме, что обеспечивает максимальное удобство.
Особенности конструкции секционных ворот
Стандартные секционные ворота представляют собой конструкции, закрывающие гаражный проем и состоящие из нескольких поперечных секций (панелей). В единое полотно секции объединяются посредством петель, которые формируют подвижные соединения. При этом полотно ворот поднимается и опускается по специальным направляющим. Благодаря такому устройству секционные ворота позволяют экономить пространство как внутри, так и снаружи гаража. Причем данные конструкции универсальны: их можно устанавливать как на промышленных объектах, так и в небольших частных гаражах, выбрав нужную серию (модель) изделия.
Основные критерии выбора
Из чего состоит электропривод, как он работает и по каким же критериям выбирают автоматику для откатных ворот?
В откатных автоматических воротах используется только один тип автоматики, который включает в себя: электромотор, редуктор, шестерню и блок управления. Движущаяся шестерня задает движение зубчатой рейке, которая, в свою очередь, прикреплена к воротному полотну. Таким образом, когда шестерня приходит в движение, движется и воротное полотно. Привод устанавливают на фундамент, либо на специальный постамент.
вес полотна
Если вес створки от 200 до 500 кг, необходима система для облегченной конструкции. Именно такую конструкцию монтируют чаще всего в загородных домах. При этом ширина проема, как правило, составляет от 3 до 5 метров.
При весе полотна от 500 до 1000 кг монтируют системы, способствующие работе с утяжеленными створками. При этом проем равняется в среднем 6 м.
Приводы, позволяющие работать тяжелым сдвижным воротам, монтируют на различных производственных предприятиях и складах. При этом вес полотна составляет около 1800 кг, а проем от 5 до 8 м.
интенсивность использования
Этот параметр определяют проценты. Например, есть электропривод, который работает с интенсивностью 30 %. Проем при этом — 5 м. Ворота открываются за 30 сек., закрываются, соответственно, тоже — 30 сек. Цикл при этом равняется одной минуте. Нам нужно выяснить сколько таких циклов может сделать наша система в течение часа, поэтому мы умножаем 60 мин и 30 %. И получаем — 18. Это значит — 18 машин пропустит наша система за то время, что мы указали. Воротам в загородном доме такого показателя предостаточно.
Какие же приводы можно подобрать к откатным воротам, если их интенсивность превышает 18 циклов за 1 час? Здесь применяются промышленные системы, в которых двигатели и редукторы специально охлаждаются.
размеры противовесов
Этот параметр важен консольным откатным воротам, где противовес помогает уравновесить створку. Длина противовеса, как правило, не менее половины ширины проема (а точнее 50 или 40% от ширины проема). Поэтому, если длина противовеса составляет менее 40 %, то электропривод выбирают с бОльшим запасом мощности, ведь такой конструкции понадобятся бОльшие усилия для работы.
мощность привода
В документах привода будет указано к какому весу воротного полотна он подходит. Но чтобы выбрать по-настоящему надежный агрегат, советуем применять электроприводы с 30-ти процентным запасом мощности. И вот почему: в холодное время года воротное полотно может обледенеть, а значит и весить станет больше, на его перемещение понадобится дополнительная мощность, а электропривод, который эксплуатируется в полную силу, начнет интенсивнее нагреваться и износится скорее.
