Процесс изготовления самодельного пресса для гаража

Классическая конструкция из домкрата

Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.

На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.

Особенности конструкции самодельного пресса

Гидравлический пресс служит для обработки или придания формы предметам путем давления определенной силы

Гидравлический пресс представляет собой оборудование, служащее для обработки или придания формы предметам путем давления определенной силы. Работа осуществляется за счет движения жидкости во внутренних цилиндрах устройства.

С помощью рычага на рабочую камеру оказывается нажим. Жидкость через клапан поступает в большой гидроцилиндр, там повышается напор, движется поршень, производится давление на деталь. По мере дальнейшего нажима оно возрастает до тех пор, пока не будет достигнут желаемый результат. В качестве наполнителя в цилиндрах используются специальные составы. Для выполнения точных работ с заданными параметрами изделия могут комплектоваться манометрами.

Сделав пресс гидравлический своими руками для гаража, можно выполнять такие манипуляции:

• штамповка на листовом металле;
• выпрямление согнутых предметов;
• соединение подшипников с валами или их выдавливание;
• гибка круглых и профилированных труб;
• чеканка, нанесение надписей и логотипов;
• вытеснение воды и технических жидкостей;
• приготовление вина, сока и прочих напитков, где требуется отделение жмыха;
• производство макухи и подсолнечного масла;
• брикетирования отходов;
• склеивание предметов.

Конструкционное исполнение и особенности сборки вакуумной модели

Конструкционное исполнение модели вакуумного типа отличается определённой спецификой, которую желательно изучить загодя. Предварительное ознакомление с данной информацией позволит лучше понять, как возводить подобное оборудование.

Глядя на картинки гидравлического пресса вакуумного типа, можно выделить три базовых узла:

1. Станина или рама.
2. Рабочая поверхность.
3. Система пневматики.

Рассматриваемая модель имеет следующие нюансы строения:

1. Инструмент предназначен для работы в ручном режиме.
2. Сборка пресса не требует применения каких-либо недоступных материалов и сложных приспособлений.
3. По эффективности прессы гидравлические ручные своими руками не отличаются от оборудования промышленной сборки.

Гидравлический пресс своими руками

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку

Для бытового использования вполне достаточно сделать универсальный пресс, развивающий давление до 10 тонн. Более мощное изделие требует больших затрат на изготовление и много места, которое в гараже всегда ограничено. Крупные, больше напоминающие промышленное оборудование приспособления, не используются по всем своим возможностям. Большие габариты затрудняют выполнение работ с мелкими деталями, когда требуется высокая точность и аккуратность.

При проектировании необходимо обратить внимание на детали, которые впоследствии определят технические характеристики прибора:

• размеры (ширина, высота, глубина);
• общий вес оборудования, его тип передвижное или стационарное;
• рабочий ход поршня, что определяет предельные габариты обрабатываемых предметов.

В качестве источника создания давления используют изделия с зубчатым или гидравлическим приводом. Первый тип стоит меньше, но и возможности его ограничены. Гидравлические приборы мощнее и производительнее. Можно использовать бывшие в употреблении домкраты, которые потеряли презентабельность, но сохранили работоспособность.

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку. Давление будет оказываться на верхнюю и нижнюю перекладину, а это означает, что они не должны гнуться, а сварочный шов следует дублировать дополнительной диагональной перемычкой. Нижнюю часть рамы необходимо сделать более тяжелой, чтобы она обеспечивала устойчивость и статичность всей конструкции.

Следующим вопросом, с которым нужно определиться, является величина внутреннего проема изделия. Рассчитывается данный параметр с учетом следующих исходных данных:

• Размер подъемника. Измеряется его высота с полностью поднятым и опущенным штоком.
• Максимальный размер детали, которые в перспективе планируется обрабатывать на станке.
• Наличие свободного места в помещении, на полу, в нише, на верстаке.

Оптимальным считается расположение платформы внизу, а надвигание давящей части сверху. Так обрабатываемые предметы проще уложить, их лучше видно, удобнее производить манипуляции с емкостями и жидкостями.

Когда проект завершен и проверен, инструменты и материалы подготовлены, можно приступать к практической части процесса.

Заниматься сварочными работами следует на безопасном расстоянии от строения

Для начала нужно подготовить рабочее место, так как заниматься резочными и сварочными работами в гараже не следует. Копоть испортит внутреннее покрытие, а риск возгорания от искр довольно велик. Поэтому заниматься сборкой следует на безопасном расстоянии от строения. Чтобы делать это с комфортом, можно соорудить небольшой навес, который защитит мастера и инструменты от солнца и осадков.

Сама работа состоит из следующих этапов:

1. Сборка рамы. Осуществляется из швеллера 100х50 мм. Стороны выпиливаются и укладываются на ровное основание. Затем проводится выравнивание по вертикали, горизонтали и диагонали. Для точного выставления углов следует использовать шаблон. Сначала конструкция прихватывается точечной сваркой, затем делается окончательный шов.
2. Присоединение нижней пластины. Она приваривается к нижней раме, придает изделию устойчивость, смещает его центр тяжести книзу.
3. Сборка подвижной полки, на которой будет установлен домкрат. Для фиксации в раме используются полости в швеллере. Поддержание горизонтального положения обеспечивается пластинами с загнутыми краями и боковыми фиксаторами снаружи.
4. Присоединение петель для пружины. Проще всего взять кусок уголка и сделать в нем отверстие соответствующего диаметра. Затем петли привариваются к верхней перекладине и подвижной полке.
5. Установка домкрата. Быстрым и несложным решением считается сварка. Но лучше прикрутить прибор болтами. Так его будет проще отсоединить для проведения ремонта, замены или модернизации пресса.
6. Зацепление пружин. Они должны быть слегка натянуты, чтобы полка с домкратом не опускалась самопроизвольно.
7. Очистка изделия от окалины и грязи. Смазка подвижных соединений, покраска стационарных деталей.

Для простоты работы с предметами мелкого и большого размера можно установить съемный упорный элемент. Он служит для того, чтобы передвигать его по направляющей за счет винтового привода со штурвалом и закреплять рабочую плиту на минимальном расстоянии от штока.

Конструкция гидравлического пресса

При выборе схемы оборудования необходимо ознакомиться с техническими бумагами заводских моделей. Это поможет составить оптимальный чертеж гидравлического станка. Взять необходимую информацию можно на сайтах производителей.

Одним из главных условий является устойчивость конструкции и возможность выдерживать большие нагрузки

Поэтому особое внимание необходимо уделить раме пресса. На ней будут располагаться основные компоненты

Самая простая модель для автомастерской состоит из следующих элементов:

• несущая рама. Изготавливается из швеллеров и уголков. Рекомендуемая толщина стали – от 2 до 5 мм.
• гидравлический домкрат. Для выполнения стандартных работ подойдет модель с грузоподъемностью 12 т. Лучше всего применять обычные бутылочные модели;
• опорный стол. На нем будет располагаться деталь, подвергаемая обработке. Он должен состоять из двух швеллеров с расстоянием между ними. В нее будет опускаться шток домкрата;
• насадка. Она устанавливается на рабочий поршень. Предназначена для выпрессовки деталей с различным диаметром.

Это общая схема оборудования, изготавливаемого своими руками. Рекомендуется предварительно рассчитать на бумаге требуемые усилия нагрузки, возможно – выбрать насос для увеличения скорости работы.

Важно, чтобы опорные лапы пресса увеличивали устойчивость. Дополнительно можно установить регулировочные болты, с помощью которых выполняется калибровка положения оборудования и домкрата

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

1. В первую очередь создаются каркас и платформа.Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
2. Рама состоит из платформы, двух стоек и нижнего упора.Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• шуруповерт;
• электродрель;
• уровень;
• рулетка;
• листовая сталь;
• ножовка по металлу;
• электроды;
• профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

1. Швеллер, изделие №8 и выше.
2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
7. Вставки-подкладки из стального профиля.

Какой домкрат выбрать

Для изготовления пресса из домкрата оптимально подходят устройства одноштокового бутылочного типа, которые отличают простая конструктивная схема и высокая надежность. Прессы, изготовленные на основе такого домкрата, имеют более высокую мощность, если сравнивать их с оборудованием, основным рабочим органом которого являются рычажные, кривошипные, винтовые или эксцентриковые механизмы.

Пресс с гидравлическим домкратом

Различные модели гидравлических домкратов способны создавать усилие, значение которого варьируется в диапазоне от двух до ста тонн, что и позволяет использовать их в качестве очень эффективного силового механизма.

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Утилизация и переработка металлической стружки — секреты оптимизации технологических процессов

Технический прогресс привел к интенсивному использованию металла, ресурсы которого неумолимо сокращаются. Это приводит к дефициту и подорожанью этого сырья. Учитывая, что запасы руды небезграничны, а легкодоступный металлический лом практически исчерпан, возникает вопрос поиска новых возможностей пополнения сырья для возобновления запасов металла.

Одним из таких способов является сбор и последующая переработка металлической стружки, которая возникает в процессе обработки различных деталей на металлообрабатывающих станках.

Материал для данной статьи предоставил интернет магазин kerner.ru

Как происходит сбор и переплавка металлической стружки

Металлическая стружка является продуктом обработки различных металлических деталей с помощью разного рода технологического оборудования.

В процессе работы с деталями на заводах и предприятиях может образовываться большое количество стружки, общий вес которой может составлять до 10% от массы обрабатываемых деталей. Это очень большое количество отходов, которые могут успешно применяться в процессе повторной переработки для получения новых металлических заготовок.

Сбор и транспортировка стружки осложняется тем, что эти отходы имеют небольшую плотность. Это приводит к тому, что контейнер для сбора металлической стружки быстро наполняется, а для перевозки отходов на перерабатывающее предприятие требуется большое количество транспортных средств или много дополнительных рейсов.

Проблемы возникают и в процессе переработки необработанной стружки. Если переплавка производится непрессованной стружки, то возникают существенные потери металла вследствие большого угара этого вторсырья и окисления легирующих элементов, содержащихся в стальной стружке. Это в свою очередь приводит к снижению качества получаемой стали.

Чтобы исключить перечисленные проблемы, на предприятиях используют специальные механизированные системы для сбора, хранения и транспортировке стружки и подготовки ее к последующей утилизации и переработке.

Процесс сбора и переработки металлических отходов производства

Переработка производственных отходов в виде металлической стружки подразумевает под собой повторную переплавку этого вторсырья с целью получения нового металла.

Процесс переработки представляет собой достаточно трудоемкий процесс, который заключается в проведении следующих процедур:

• сбор металлической стружки;
• измельчение;
• очистка и осушение стружки от СОЖ;
• прессование или брикетирование.

В результате таких процедур можно получить компактные брикеты вторсырья, которые удобно транспортировать и которые, в процессе переплавки, не дают большой процент угара, а позволяют получить большие объемы высококачественной стали.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Материалы для изготовления

Для его изготовления на строительном рынке необходимо приобрести:

• Швеллер №8 шириной 80 мм (желательно сразу на месте порезать его по требуемым размерам 6*500 мм);
• Прямоугольную трубу 40*60 мм, также порезанную по размерам 2*1000 мм+2*500 мм;
• Болты М8*30 – 4 шт., М10*80 – 4 шт., М12*80 -10 шт., М12*150 – 2 шт. с гайками;
• Пластину 250*250*8 мм;
• Полосу 4*40*60 мм – 4 шт.;
• Уголок 50*50*300 мм – 2 шт.;
• Уголок 25*25*250 мм – 2 шт.;
• Бутылочный домкрат на 12 тонн;
• Грибок моста со сдвинутыми шлицами;
• 2 дверные пружины по 300мм.

Можно на базе пресса дополнительно устроить еще съемник подшипников. Для этого понадобится:

• Шпилька М16*1000 мм – 2 шт.;
• Шпилька М8*1000 мм – 1 шт.;
• Гайка высокая М16 – 4 шт.;
• Съемник двухлапый малый.

В принципе покупку металлоизделий можно произвести на металлобазе, подобрав необходимые размеры среди остатков неликвидов. Как правило, такие материалы стоят значительно дешевле.

https://youtube.com/watch?v=93NOx6V_PXM

Предварительно просверливаются отверстия в швеллерах и уголках. Затем самодельный пресс для гаража собирается из металлических заготовок с использованием крепежных изделий. Бутылочный домкрат выполняет в устройстве главную роль – вырабатывает усилие прессования.

Для этого он размещается на перемещаемом рабочем столе. Домкрат может быть снят с пресса в любой момент и использован по своему основному целевому назначению. Подвижный рабочий стол удерживается на 2 подвешенных дверных пружинах. Снизу к нему болтами М8 крепится гриб моста, который будет выполнять функции штока. Для изготовления верхней части съемника две полосы 40*4*60 мм привариваются к высокой гайке под шпильку. Два крючка съемника привариваются к двум шпилькам.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

• габариты домкрата;
• величину рабочего хода штока основного инструмента;
• толщину мобильного стола;
• высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

• установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
• создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
• используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
• применяя описанные выше методы в комплексе.

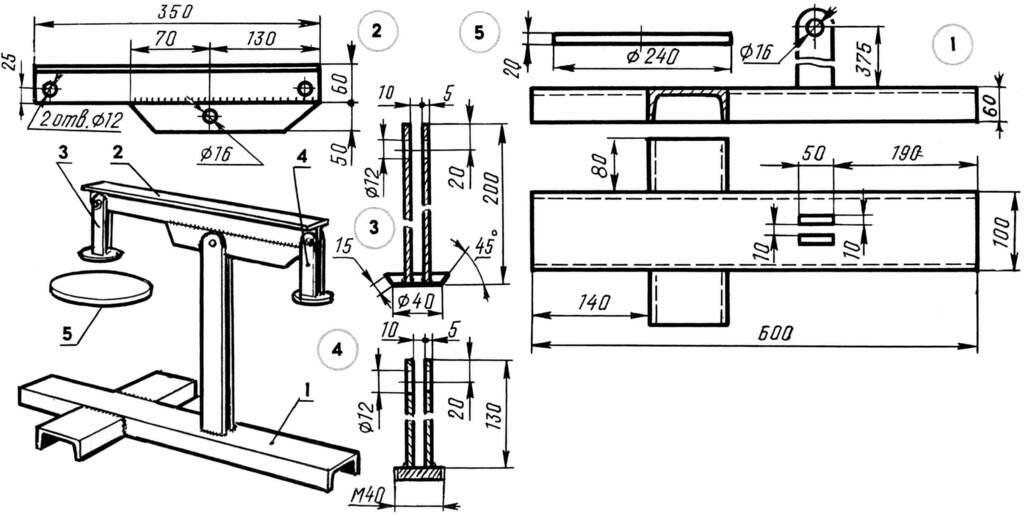

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.
