Гаражный гидравлический пресс своими руками

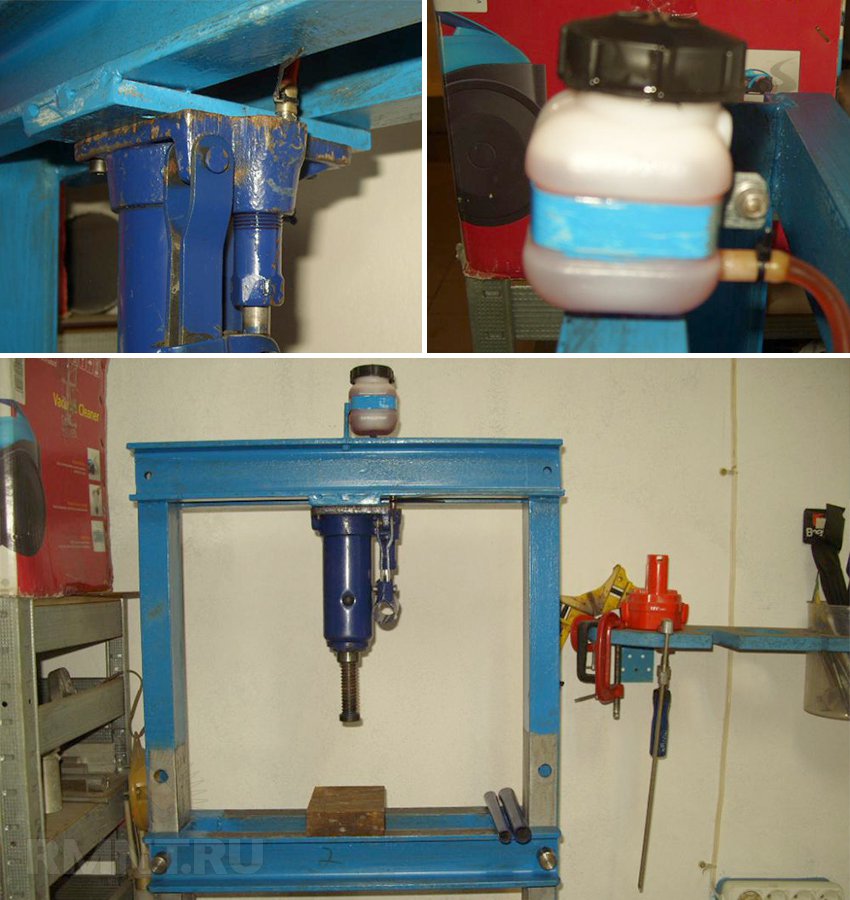

Версия с гидронасосом

Сделать пресс подобной конструкции можно самостоятельно, используя буквально металлолом.

Этот материал был отправлен на свалку.

Тем не менее оказалось, что каркас или кровать довольно жесткие. Его сварили самодельным сварщиком. Никакого дополнительного оборудования, кроме токарного, ему не требовалось. Верхняя и нижняя площадки выполнены в виде лестничного каркаса и могут вертикально скользить по кровати.

Он сконструирован таким образом, что с его помощью можно обрабатывать элементы различных размеров.

На нижней площадке установлена ​​площадка с квадратным отверстием в центре. Ход состоит из двух половин, поэтому размер отверстия можно регулировать для снятия подшипников или сайлентблоков.

Важнейший элемент конструкции — самодельный гидронасос. Он сделан из старого гидравлического домкрата. Для этого рабочий поршень распиливали через болт, разрезанный на две половины. Нижнюю часть оставили в корпусе домкрата и на нее приварили переходник маслопровода высокого давления.

Собрав корпус домкрата, получаем гидронасос усилием 10 тонн.

Верхняя часть рабочего цилиндра вместе со штоком устанавливается на платформе вверх дном и к ней приваривается аналогичный переходник для маслопровода. Обе части гидравлической системы соединены маслопроводом высокого давления, взятым со сломанного крана. Диапазон движения стика можно дополнительно регулировать винтом, находящимся в стике.

Строительство готово. Затраты практически нулевые (сварочный ток, несколько использованных шлифовальных кругов и баллончик с краской). Домкрат в комплект не входил — потому что был куплен очень давно и еще стоял в гараже.

Единственный недостаток конструкции — подъемник нельзя использовать как отдельный инструмент.

Если вам нужен сам подъемник для бутылок, необходимо предусмотреть возможность его легкой разборки. Конструкция выполнена по классической схеме — движение платформы сверху вниз.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

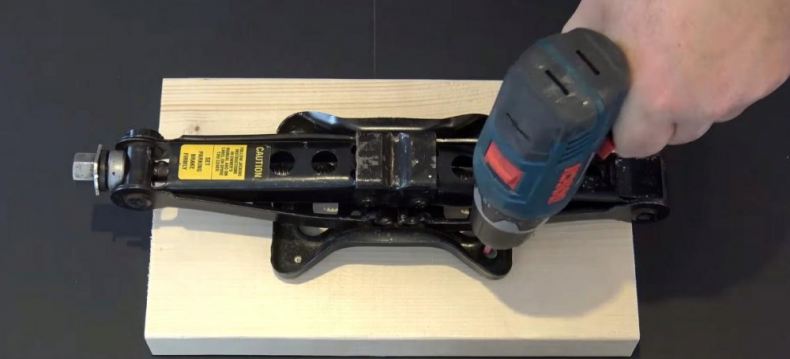

Какой использовать домкрат и как его доработать

Наиболее доступным и пригодным для изготовления домашнего пресса будет гидравлический автомобильный домкрат стаканного типа. Как упоминалось выше, рабочее усилие вы вправе выбирать под свои задачи, в продаже присутствуют относительно недорогие устройства, способные выжимать до 20 тонн и даже больше.

Основная проблема с использованием таких домкратов заключается в их неспособности работать в перевёрнутом положении. Кажется наиболее логичным закрепить домкрат стационарно на верхней балке и использовать нижнюю как опору под деталь. Однако для этого потребуется доработка гидравлического механизма.

Первый вариант переделки домкрата — установка дополнительного расширительного бачка ёмкостью около 300 мл. Бачок связывается с заливным отверстием домкрата обычной силиконовой трубкой. Для её плотной посадки можно использовать резьбовые штуцеры под кислородный шланг, которые в ассортименте присутствуют в любом магазине автозапчастей.

Другой вариант переделки потребует разборки домкрата. Необходимо полностью слить масло и прокачать плунжер, затем скрутить верхнюю прижимную гайку, зажав её в тисках. После этого резиновой киянкой расшатывается внешний стакан, он должен выйти из посадочного кольца в основании домкрата. Сразу возле рычага плунжера расположено отверстие для забора рабочей жидкости. Вся проблема кроется здесь: стакан наполнен не полностью и поэтому в перевёрнутом состоянии отверстие не контактирует с маслом. Чтобы это устранить, в него нужно плотно запрессовать трубку, длиной почти во всю высоту стакана.

Если не переделывать домкрат, придётся реализовать более сложный механизм с дополнительной третьей балкой. Она должна скользить по боковым стойкам-направляющим и иметь достаточно плотную посадку, чтобы при накачке давления домкрат не сдвинулся с места. В нашем случае домкрат просто крепится в перевёрнутом положении к центру верхней балки. Здесь не нужно массивных болтов, достаточно проделать в опорной пластине домкрата пару отверстий и обеспечить фиксацию болтами М10 или М8, способными выдержать вес самого домкрата и незначительное усилие сдвига на начальном этапе сжатия.

Виды устройств

Простой механический

Данный вид устройства часто применяется в бытовых условиях с более мягкими материалами: кожа, пластик, поролон, алюминий или картон.

Чтобы собрать такое устройство, необходимо из металлических уголков шурупами соорудить. Всего их потребуется 4 шт., длиной 55 см. Повторить подобную конструкцию, только длина деталей уже будет составлять 90 см. Обе конструкции соединить.

Смастеренная коробка усиливается прутьями. Далее конструкцию обшивают стальными листами. Один из листов берут и вырезают отверстие для небольшой дверцы. Она служит для того, чтобы помещать и извлекать прессовочные материалы.

  • Металлические швеллеры сваривают, чтобы получился поршень. Длина швеллеров должна быть 60 см.
  • Сверху устанавливается фланец с внутренним прутом. С помощью этого прута, на который надеты подшипники и гайка, происходит основная механическая работа.
  • Варьироваться размер может быть от малого до крупного, он зависит от потребности мастера.

Гидравлический

Работа гидравлического пресса заключается во взаимном движении цилиндров, заполненных маслом, с поршнями. Вся конструкция способна создать необходимое давление для процесса прессования различных материалов, в том числе сталь и цветные металлы.

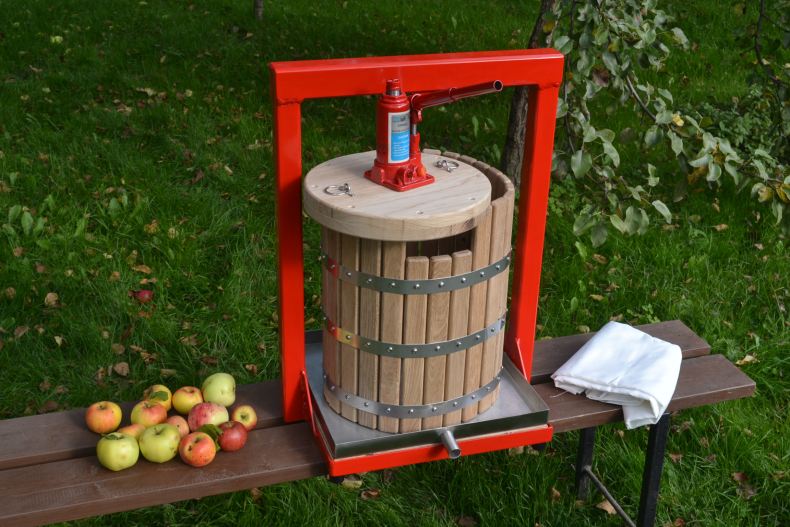

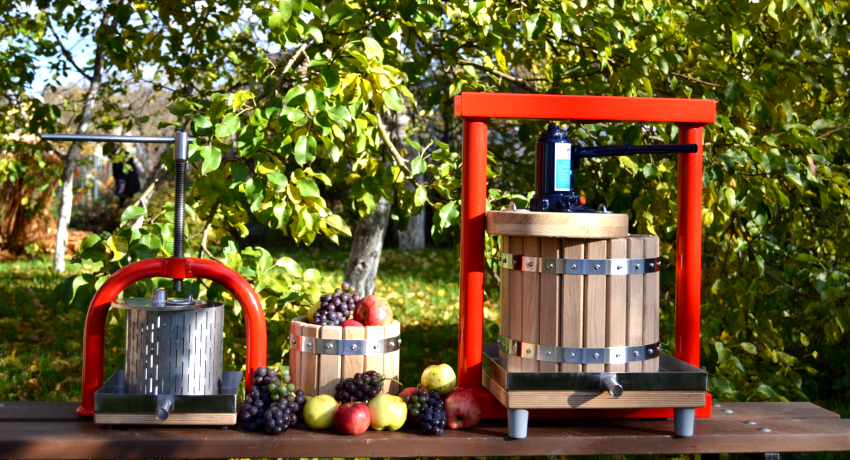

Приготовление соков

Чтобы переработать продукцию сельского хозяйства на сок, можно изготовить ручной винтовой прибор, с перемычками и устройством для крепления на емкость.

Диаметр винта должен быть около 16 мм, а для лучшего воздействия на большую поверхность на нижнюю часть винта можно установить пластину. Ручку прикрепить сверху пластины.

  • У главного опорного элемента основание формируется по подобию прочной платформы. В зависимости от размера домкрата будет подобрана высота и ширина станины. Так же будет зависеть размеры деталей.
  • Предварительно составьте чертеж, список необходимых инструментов и материалов. Начните с обработки каждой металлической детали и их нарезок в соответствии с рассчитанными габаритами. Далее просверлите нужные отверстия, в случае монтажа винтами и гайками.
  • Сварив все детали станины, нужно в основание вмонтировать домкрат так, чтобы верхняя часть могла создать требуемый упор для прессуемых деталей. Поверх домкрата крепятся пластины из стали рабочего стола, они крепятся к подвижной раме, которая передвигается в вертикальном направлении.

Чтобы вернуть домкрат в первоначальное положение, с обеих сторон рамы устанавливают пружины с маленькими гидроцилиндрами.

Можно создать наиболее трудную и автоматическую систему гидравлического пресса, если присоединить к домкрату электрический двигатель.

Мощность такого двигателя регулируется при помощи специальной педали, которая используется на некоторых видах электромеханических бытовых приборов.

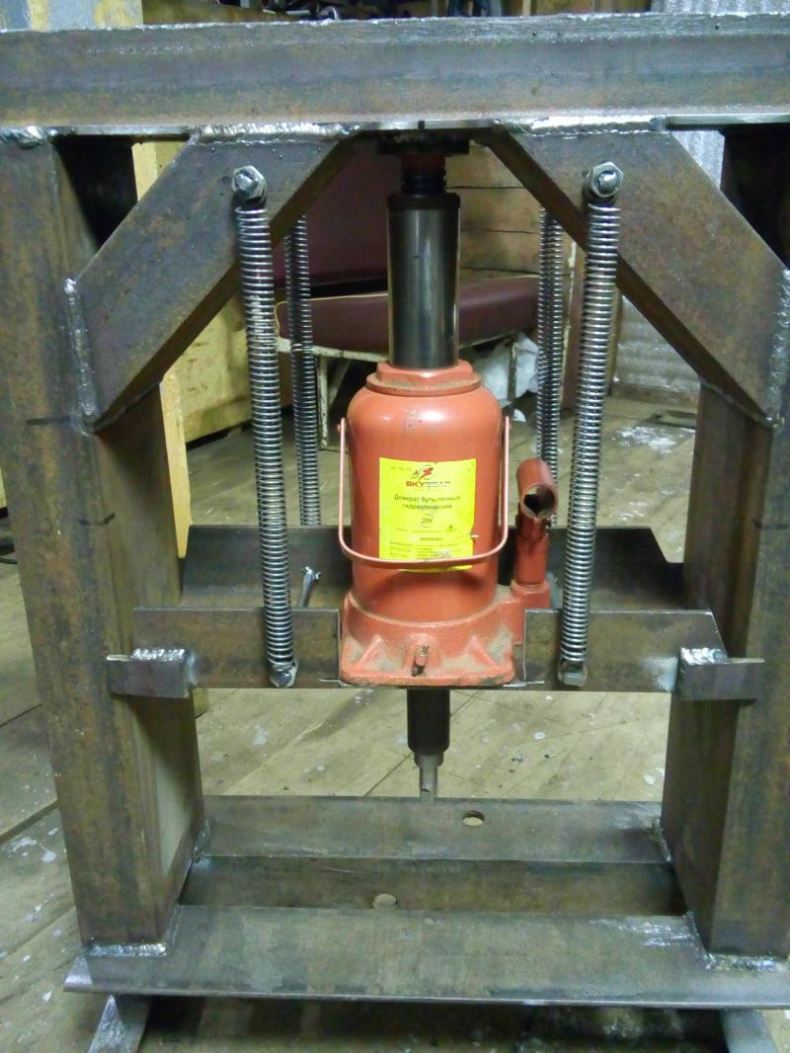

Самодельный пресс из домкрата

В основу конструкции такого самодельного пресса входит стеканный домкрат. Цена его не велика, зато мощность достигает до 20 тонн. Гидравлические прессы можно собирать любым способом.

Самостоятельно изготовленное прессовочное оборудование может проявить себя по техническим показателям не хуже покупных аналогов. Также самодельные прессы можно применять для штамповки, выгибания и выдавливания деталей из различных материалов.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту. После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам

Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

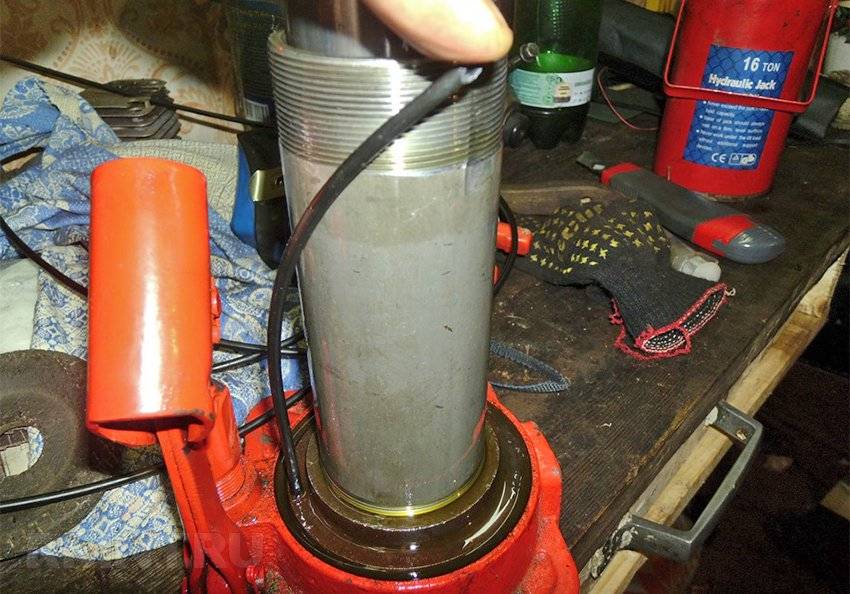

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа.

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве

Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема. По завершении процесса осуществляется прокачка домкрата

По завершении процесса осуществляется прокачка домкрата.

Конструкционное исполнение и особенности сборки вакуумной модели

Конструкционное исполнение модели вакуумного типа отличается определённой спецификой, которую желательно изучить загодя. Предварительное ознакомление с данной информацией позволит лучше понять, как возводить подобное оборудование.

Глядя на картинки гидравлического пресса вакуумного типа, можно выделить три базовых узла:

  1. Станина или рама.
  2. Рабочая поверхность.
  3. Система пневматики.

Рассматриваемая модель имеет следующие нюансы строения:

  1. Инструмент предназначен для работы в ручном режиме.
  2. Сборка пресса не требует применения каких-либо недоступных материалов и сложных приспособлений.
  3. По эффективности прессы гидравлические ручные своими руками не отличаются от оборудования промышленной сборки.

Изготовление пресса в домашних условиях

Если у вас возникло желание сделать гидравлический пресс своими руками, то вы попали на нужную страницу. Что бы сделать пресс нам понадобится гидравлический насос. Его роль прекрасно выполнит домкрат бутылочного типа. Его конструкция как правило содержит ручной насос. Силу нажима, которую он нам даст будет где-то 10-20 тон, в зависимости от грузоподъемности, этого нам вполне хватит для работы в домашних условиях.

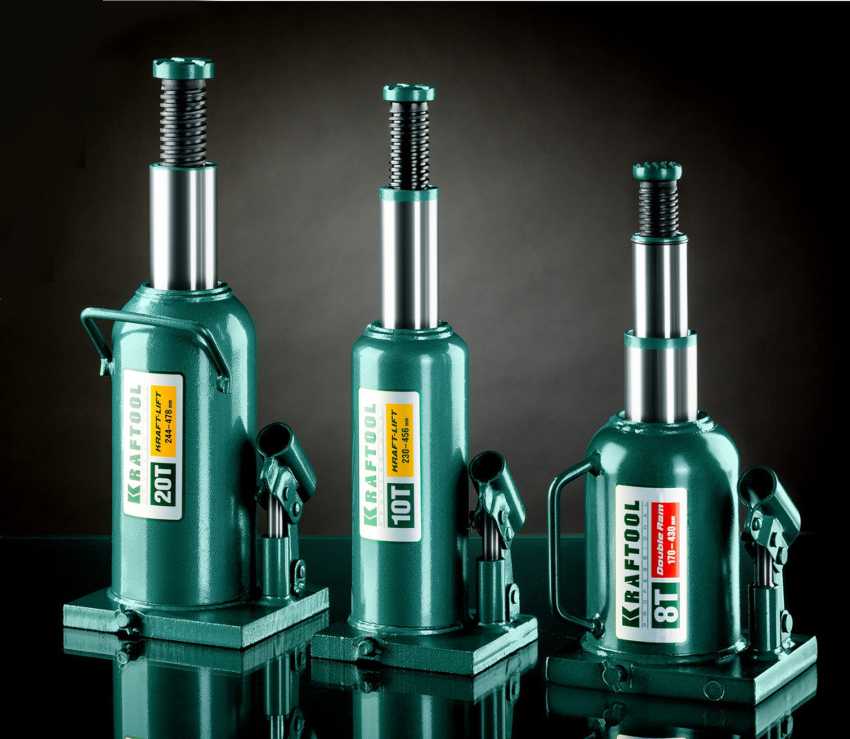

Гидравлические бутылочные домкраты

До того, как начнете подбирать подходящий домкрат нужно определится с задачами, для которых он нужен. Чем большее усилие нам нужно, тем жёстче конструкцию нам придется соорудить, и устройство большего тоннажа нам придется приобрести.

Пошагово что нужно что бы создать гидравлический пресс своими руками из домкрата:

  • Определяем какое усилие должен выдавать пресс
  • Покупаем соответствующий домкрат
  • Разрабатываем чертежи гидравлического пресса

Приступаем к разработке чертежа каркаса нашего пресса

Он является не маловажной частью конструкции пресса из домкрата

Важно понимать, что при работе пресса, домкрат будет давить вверх и вниз конструкции стараясь разорвать каркас. Прочность конструкции каркаса всегда стоит делать с запасом

Каркас должен обладать высокой устойчивостью, следует обратить внимание на низ рамы. Внутренний проем пресса рассчитывается из следующих параметров: высота домкрата, величина свободного хода штока (ее желательно делать меньше чем величина полного хода штока), Толщину детали которую хотим обрабатывать

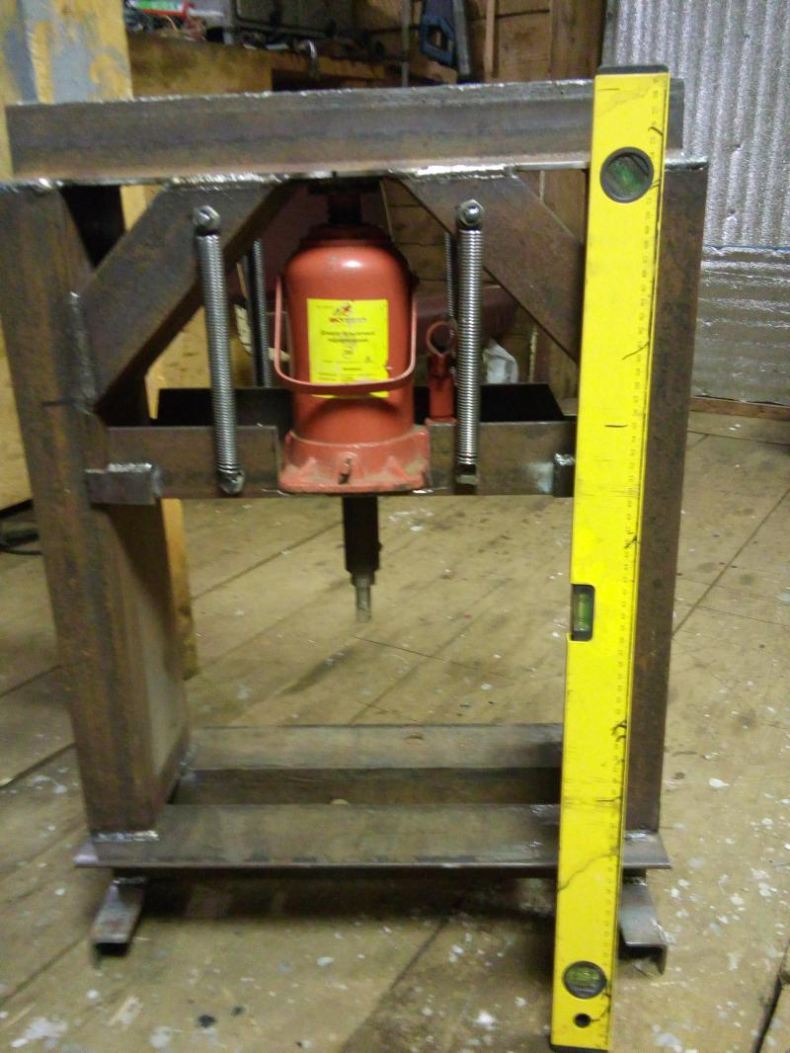

Вот несколько примеров прессов, сделанных своими руками из домкратов:

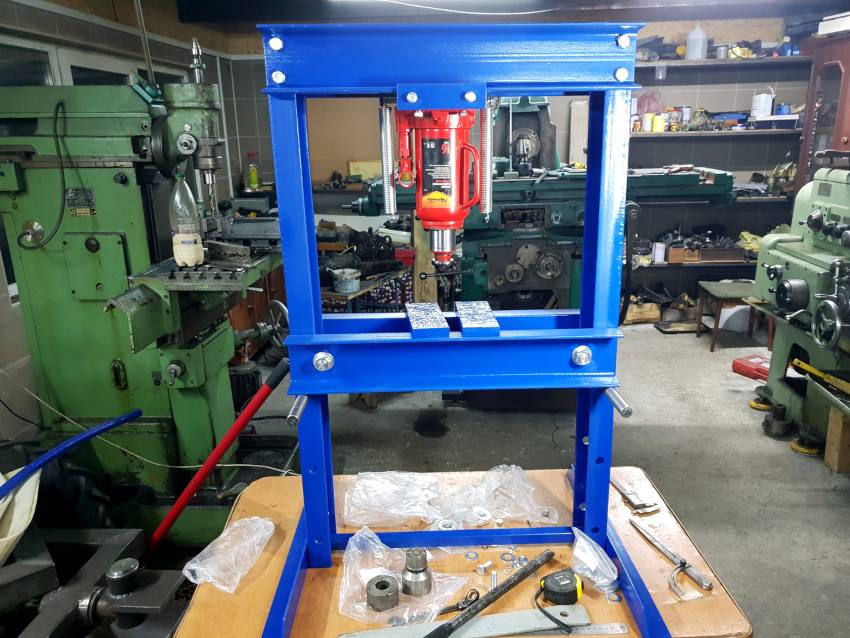

Гидравлический пресс своими руками

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку

Для бытового использования вполне достаточно сделать универсальный пресс, развивающий давление до 10 тонн. Более мощное изделие требует больших затрат на изготовление и много места, которое в гараже всегда ограничено. Крупные, больше напоминающие промышленное оборудование приспособления, не используются по всем своим возможностям. Большие габариты затрудняют выполнение работ с мелкими деталями, когда требуется высокая точность и аккуратность.

При проектировании необходимо обратить внимание на детали, которые впоследствии определят технические характеристики прибора:

  • размеры (ширина, высота, глубина);
  • общий вес оборудования, его тип передвижное или стационарное;
  • рабочий ход поршня, что определяет предельные габариты обрабатываемых предметов.

В качестве источника создания давления используют изделия с зубчатым или гидравлическим приводом. Первый тип стоит меньше, но и возможности его ограничены. Гидравлические приборы мощнее и производительнее. Можно использовать бывшие в употреблении домкраты, которые потеряли презентабельность, но сохранили работоспособность.

Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку. Давление будет оказываться на верхнюю и нижнюю перекладину, а это означает, что они не должны гнуться, а сварочный шов следует дублировать дополнительной диагональной перемычкой. Нижнюю часть рамы необходимо сделать более тяжелой, чтобы она обеспечивала устойчивость и статичность всей конструкции.

Следующим вопросом, с которым нужно определиться, является величина внутреннего проема изделия. Рассчитывается данный параметр с учетом следующих исходных данных:

  • Размер подъемника. Измеряется его высота с полностью поднятым и опущенным штоком.
  • Максимальный размер детали, которые в перспективе планируется обрабатывать на станке.
  • Наличие свободного места в помещении, на полу, в нише, на верстаке.

Оптимальным считается расположение платформы внизу, а надвигание давящей части сверху. Так обрабатываемые предметы проще уложить, их лучше видно, удобнее производить манипуляции с емкостями и жидкостями.

Когда проект завершен и проверен, инструменты и материалы подготовлены, можно приступать к практической части процесса.

Заниматься сварочными работами следует на безопасном расстоянии от строения

Для начала нужно подготовить рабочее место, так как заниматься резочными и сварочными работами в гараже не следует. Копоть испортит внутреннее покрытие, а риск возгорания от искр довольно велик. Поэтому заниматься сборкой следует на безопасном расстоянии от строения. Чтобы делать это с комфортом, можно соорудить небольшой навес, который защитит мастера и инструменты от солнца и осадков.

Сама работа состоит из следующих этапов:

  1. Сборка рамы. Осуществляется из швеллера 100х50 мм. Стороны выпиливаются и укладываются на ровное основание. Затем проводится выравнивание по вертикали, горизонтали и диагонали. Для точного выставления углов следует использовать шаблон. Сначала конструкция прихватывается точечной сваркой, затем делается окончательный шов.
  2. Присоединение нижней пластины. Она приваривается к нижней раме, придает изделию устойчивость, смещает его центр тяжести книзу.
  3. Сборка подвижной полки, на которой будет установлен домкрат. Для фиксации в раме используются полости в швеллере. Поддержание горизонтального положения обеспечивается пластинами с загнутыми краями и боковыми фиксаторами снаружи.
  4. Присоединение петель для пружины. Проще всего взять кусок уголка и сделать в нем отверстие соответствующего диаметра. Затем петли привариваются к верхней перекладине и подвижной полке.
  5. Установка домкрата. Быстрым и несложным решением считается сварка. Но лучше прикрутить прибор болтами. Так его будет проще отсоединить для проведения ремонта, замены или модернизации пресса.
  6. Зацепление пружин. Они должны быть слегка натянуты, чтобы полка с домкратом не опускалась самопроизвольно.
  7. Очистка изделия от окалины и грязи. Смазка подвижных соединений, покраска стационарных деталей.

Для простоты работы с предметами мелкого и большого размера можно установить съемный упорный элемент. Он служит для того, чтобы передвигать его по направляющей за счет винтового привода со штурвалом и закреплять рабочую плиту на минимальном расстоянии от штока.

Изготовление гидравлического пресса своими руками

Сначала следует подобрать инструменты и расходные материалы для изготовления гидравлического пресса своими руками. Для этого потребуется сварочный аппарат. Использование сварки аргоном не рекомендуется.

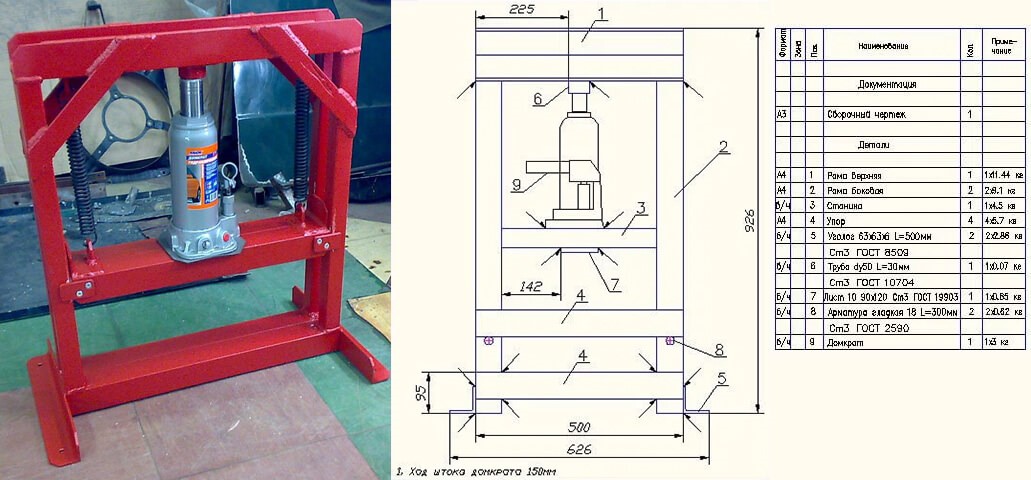

Предварительно составляется схема, на которой указываются все размеры пресса, его комплектующие. Это можно сделать на бумаге или в электронном виде. Для изготовления можно использовать любые подручные материалы. Но для того, чтобы пресс, сделанный своими руками прослужил долго, рекомендуется использовать такие комплектующие:

швеллер 8. Из него изготавливается станина;
уголок 50*50. Используется в качестве ребер жесткости. Также из него делают подвижную платформу для механической части, чтобы он мог менять свое положение относительно горизонтальной оси;
болты для фиксации. В верхней части пресса лучше всего использовать два способа крепежа комплектующих — механический и с помощью сварки;
домкрат. Рекомендуется установка самой простой модели бутылочного типа

Важно, чтобы ее грузоподъемность соответствовала расчетным параметрам;
пружины. Они необходимы для возврата платформы в исходное состояние.

Изготовление пресса своими руками начинается с рамы. Сначала с помощью дрели высверливаются отверстия для установки крепежных болтов. Затем по плану выполняется сварка конструкции и ее фиксация.

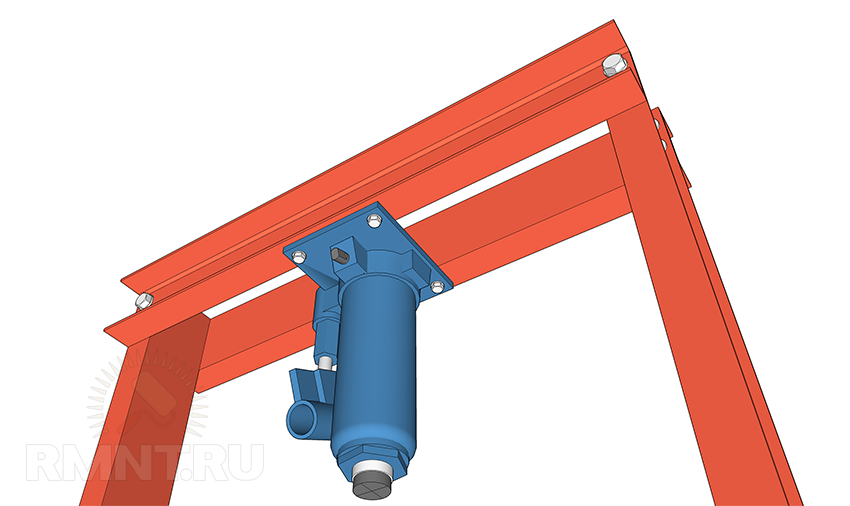

Следующий этап работы – монтаж домкрата. Лучше всего подготовить отдельную платформу, на которой будет крепиться гидравлическое оборудование. Шток может располагаться как вверху, так и внизу. Для удобства можно сделать подвижную платформу, установленную на верхнем горизонтальном швеллере

Важно установить домкрат правильным образом, чтобы его не заклинило при стравливании воздуха

Опорный стол рекомендуется сделать с возможностью регулировки высоты. Для этого на вертикальных стойках высверливаются отверстия, в которые затем устанавливаются стальные фиксаторы — пальцы.

Пружины должны быть достаточно жесткими, чтобы поднять вес платформы с гидравлическим оборудованием на исходный уровень. Делать их своими руками не нужно – достаточно приобрести мебельные.

Для большей сохранности стальную поверхность пресса для автомастерской нужно покрасить. Делать это нужно только после окончательного сбора всей конструкции. Испытания следует проводить поэтапно, постепенно увеличивая нагрузку на рабочую часть.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

  • Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
  • Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
  • Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
  • Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
  • Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
  • Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

  • резьбовую вилку;
  • болгарку для разрезки металлических изделий;
  • уровень;
  • рулетку;
  • электрическую дрель;
  • слесарную ножовку;
  • электроды со сварочным аппаратом для соединения металлических компонентов.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

  1. В первую очередь создаются каркас и платформа.Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
  2. Рама состоит из платформы, двух стоек и нижнего упора.Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
  3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
  4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

  • сварочный аппарат и электроды;
  • болгарка с диском по металлу;
  • шуруповерт;
  • электродрель;
  • уровень;
  • рулетка;
  • листовая сталь;
  • ножовка по металлу;
  • электроды;
  • профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

  1. Швеллер, изделие №8 и выше.
  2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
  3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
  4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
  5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
  6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
  7. Вставки-подкладки из стального профиля.

Назначение гидравлического пресса

После изготовления пресс рекомендуется загрунтовать и покрасить. Испытание следует начинать с деформации тонкостенных изделий, постепенно увеличивая нагрузку.

Если используются цилиндр и насос, необходимо тщательно выбирать их характеристики. В частности, это относится к максимальному значению давления, которое можно использовать. Не рекомендуется устанавливать самодельные актуаторы. То же самое относится к моделям, которые были повреждены, но затем восстановлены.

Поскольку использование домкрата для изготовления гидравлического пресса своими руками — лучший вариант — можно выбрать самую простую модель бутылочного типа.

  • Этот аппарат в основном используется для сжатия объектов высокой и средней плотности, изменения их формы или вытеснения жидкости, содержащейся в композиции.
  • Кроме того, оборудование можно использовать и для перемещения тяжелых предметов, но покупать гидравлический пресс не нужно, его можно сделать своими руками с помощью обычного домкрата.

Ручной работы прессование от домкрата никак не сказывается на его качестве и технической эффективности. Характеристики такие же, как и у оборудования, которое выпускается в производстве. Гидравлический пресс можно использовать в домашних условиях для многих целей. К ним относятся:

  • штамповка;
  • ковка;
  • изгибание;
  • экструзия профилей;
  • Нажатие на разные предметы.

Прессование также может использоваться для пакетирования различных изделий из дерева, металла и пластика.

Гидравлический пресс используется почти на каждом производственном предприятии, но он также используется дома. Преимущество этого типа устройства — закон гидростатики, который, в свою очередь, облегчает глажку изделий любой плотности.

  • Принцип работы заключается в том, что гидравлический пресс давит в одной конкретной точке и, таким образом, увеличивает эффективность в другом месте на предприятии.
  • В результате можно с минимальными усилиями выполнять различные действия от сгибания до сжатия предмета.
  • Таким образом, вы можете выполнять различные действия, от сгибания до нажатия на объект, с минимальными усилиями.

Вся конструкция состоит из небольшого количества деталей, но основные части представляют собой два поршневых цилиндра, различающихся диаметром. Внутри поршней находится простая вода или масло. Жидкость позволяет действовать закону гидростатики.

Это позволяет повысить КПД и объект будет иметь силу в несколько тонн. Конструкция гидравлического пресса предполагает работу в двух плоскостях, однако наиболее распространенным является устройство вертикального типа, реже — горизонтальное.

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
