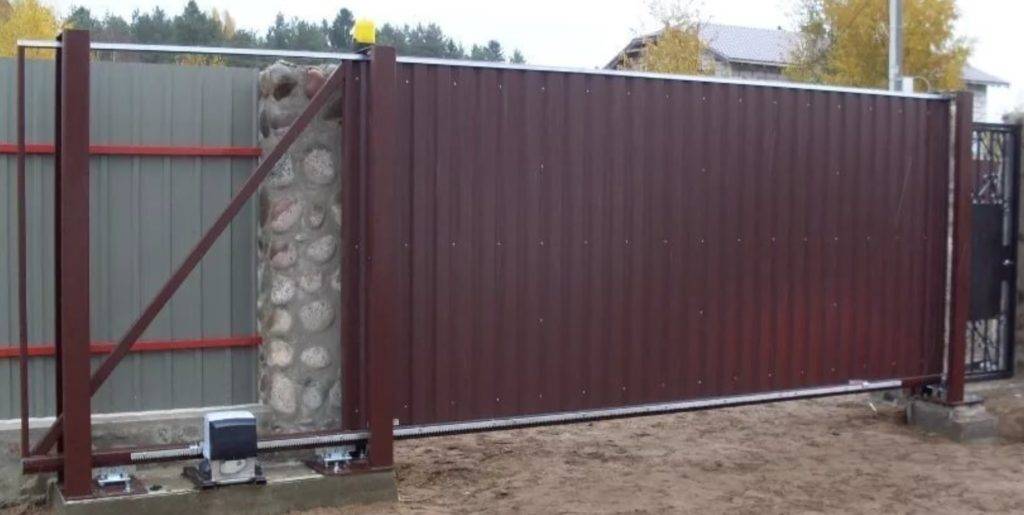

Откатные ворота для дачного участка

Материал полотна

При сборке откатных ворот первым делом определяется материал полотна, который будет зависеть только от ваших предпочтений и, конечно комплектующие.

Вот какие варианты материалов для полотна часто используются:

Профнастил. Этот материал очень лёгкий и прекрасно крепиться за счёт саморезов к конструкции откатных ворот. Его покрытие способно сохранять исходный вид несколько десятилетий. Так же вы можете подобрать листы настила в зависимости от ваших целей.

Вагонка. Древесина — материал достаточно качественный и прочный. Но срок службы его будет высоким только при обработке антисептическим раствором. К тому же, стоимость древесины высока и позволить её себе сможет не каждый.

Ковка. Кованный металл смотрится внешне презентабельно и очень прочен, может сохранять свои качества более ста лет. Установка автоматики для ворот такого типа будет так же проста, как и в любом другом варианте. Обойдётся же такой вид ворот дороже других.

Что такое откатные ворота: как выглядят и основные характеристики

Откатные ворота имеют вид прямоугольной рамы, обшитой сэндвич-панелями. Материалом для изготовления профиля выступает высокопрочный алюминий либо нержавеющая сталь. Для защиты от разных неблагоприятных факторов конструкцию обрабатывают особыми препаратами.

Основная характеристика воспроизведена в названии. Устройство, обладающее отличными прочностными свойствами и длительным сроком службы, будто бы откатывается в сторону, именно вследствие этого данная модель пользуется сегодня большим спросом.

Функцию каркаса выполняет стальная рама. Чтобы улучшить эксплуатационные качества, её бетонируют. Под направляющими понимают детали, находящиеся в верхней части рамы. Напротив них располагаются уловители. Ролики монтируют так, чтобы был выдержан равный шаг.

Преимущества откатных ворот

Среди преимуществ откатных конструкций выделяют:

  • богатый внешний вид;
  • долговечность, надёжность, прочность;
  • простоту использования;
  • плавность и бесшумность хода;
  • отсутствие необходимости в уборке снега перед воротами в зимний период;
  • возможность автоматического открытия/закрытия;
  • устойчивость к неблагоприятным атмосферным явлениям и воздействиям механического характера;
  • возможность установки сигнальных ламп;
  • низкую теплопроводность.

Недостатки откатных ворот

Из недостатков стоит отметить:

  • необходимость бетонирования столбов и самих ворот для большей надёжности и устойчивости;
  • необходимость выделения свободного пространства для отката таких конструкций, чтобы калитка не перекрывалась;
  • необходимость защиты роликовой системы от снега и упавшей листвы;
  • высокую стоимость по сравнению с распашными моделями.

Как сделать распашные ворота?

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

План и чертежи конструкции

Первое и самое главное при создании откатных ворот любой конструкции — это их точный чертеж.

Основа откатных ворот — это правильно расположенная направляющая. Ролики устанавливают при этом за боковой габарит, что позволит при открытии не перекрывать ими проезд.

Для осуществления этой цели необходимо будет удлинить створку, установив противовес, который в длину будет не менее половины ширины всей створки.

Во время работы основная нагрузка осуществляется на роликовые тележки, которые для надежности закрепляют.

Потребуется в этом случае подготовить прочный железо-бетонный фундамент. Вы можете сделать даже ворота с калиткой откатного типа.

Откатной тип ворот, особенно в виде моноширмы имеет очень простую конструкцию, которая понятна с первого взгляда.

Определить, как именно составить схему откатных ворот можно даже просто разобравшись в принципе работы системы.

Но все же, если вам не понятно, какие размеры должны быть у деталей и как именно их располагать, то лучше прибегнуть к помощи специалиста.

Виды откатных ворот

Откатные ворота для любой дачи могут быть исполнены в следующих вариантах:

Подвесные

Ворота движутся по направляющей, которая закреплена сверху проема.

Схема подвесных ворот

На створке закреплены ролики, которые и перемещают ее в сторону. Конструкция достаточно надежна и долговечна, а ее работоспособность не зависит от атмосферных осадков или скоплений листвы на участке. Как недостаток, следует отметить ограничение по высоте проезда автотранспорта. Впрочем, высоту можно скорректировать, зная параметры своей машины. На практике такой тип ворот применяется редко.

Откатные по нижнему рельсу

Неподвижный рельс жестко закреплен на земле. На нижней части откатной створки установлены роликовые каретки, которые и перемещают ее по рельсу. На опорном столбе имеется ролик со скобой, который удерживает верхнюю часть створки.

Несмотря на простоту и низкую стоимость такой конструкции, у нее имеется существенный недостаток. Нижний рельс может забиваться листвой, мусором или снегом, затрудняя передвижение роликов. Чтобы нивелировать данный недостаток, можно использовать приподнятый над землей рельс и особую конструкцию роликовых кареток.

Консольные

Это более сложная конструкция, направляющая балка в которой находится на самой створке, двигаясь вместе с ней. А вот роликовые каретки закреплены неподвижно на земле. Сдвигающаяся створка не контактирует с поверхностью земли, поэтому ей не страшны снежные сугробы или опавшие листья.

Консольные откатные ворота для дачи

Тем не менее, у нее имеется несколько особенностей:

  • Ворота имеют противовес, который подбирается индивидуально.
  • Длина отката створки получается вдвое большей, нежели длина самого сдвижного полотна.
  • Слишком широкие проемы перекрыть чрезвычайно сложно, а конструкция, в этом случае, теряет свою надежность.

Самостоятельное изготовление

Когда подготовительные работы завершены, углы рамы слегка соединяются при помощи сварки, после чего капитально привариваются, швы шлифуются.

Обрешетка приваривается к раме, все обрабатывается антикоррозийным составом. Обшиваться ворота могут с двух или с одной стороны, выбор осуществляется в индивидуальном порядке. После соединения рамы с каркасом необходимо прикрепить к ней внизу направляющий рельс.

Как только высыхает слой защитной грунтовки, на конструкцию наносится алкидная эмаль (минимум в два слоя). При этом можно использовать обыкновенную кисть, валик и даже краскопульт. Каждый новый слой наносится только после полного высыхания предыдущего.

Зашивается готовая рамка с обрешеткой профилированным листом. Для этого используют специальные саморезы со сверлом и резиновой прокладкой под цвет листа. Начинать следует с углов, потом пройти по периметру и, наконец, по внутренней части. Шаг между саморезами должен составлять порядка 20 см.

Для установки закладной выкапывается яма, длина ее равна половине длины проема, ширина порядка 50 см, глубина около метра. К швеллеру приваривается арматура нужного диаметра, после чего вся конструкция помещается в подготовленную яму. Далее швеллер выравнивается по уровню, причем его положение не должно отличаться от уровня площадки двора.

Две каретки размещаются на закладной, на них устанавливаются сами ворота. Делается это таким образом, чтобы в закрытом положении край полотна не доходил до дальней от проема каретки на 5 см, а при открытии противоположный край не доставал до ближней каретки на 20 см. После корректировки каретки привариваются.

Если вверху столба есть закладная, к ней крепятся ролики. В противном случае используют металлическую пластину. Улавливатели располагают на столбе с противоположной стороны.

Когда нижний улавливатель размещают чуть выше уровня концевого ролика ворот, при закрытии само полотно слегка приподнимется и снимет нагрузку на каретки.

Верхний улавливатель располагают ниже полотна на 5-7 см, тем самым обеспечивая защиту от колебаний при ветровой нагрузке. Направляющая воротного полотна закрывается резиновыми заглушками.

Откатные ворота, сделанные своими руками, позволят существенно сэкономить бюджет. Однако, не имея достаточного опыта, лучше доверить дело опытным специалистам. Они помогут с выбором конкретной модели, предложив ознакомиться каталогом фото откатных ворот, а также возьмут все монтажные работы на себя.

Преимущества и недостатки откатных ворот

Преимущества:

  • простота открывания, не требующая больших усилий;
  • разумная себестоимость изделия;
  • легко поддается автоматизации;
  • нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

  • для отката потребуется место;
  • под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Бетономешалка Вихрь БМ-18АП

19 390 ₽
Посмотреть

Бетономешалка Вихрь БМ-20АЧ

22 190 ₽
Посмотреть

Бетономешалка БМ-200П

21 690 ₽
Посмотреть

Бетономешалка БМ-180П Вихрь

19 390 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-100

21 090 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-120

20 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-230

23 990 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-205

22 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-160

19 490 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-63

13 390 ₽
Посмотреть

Все предложения

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

  • если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
  • при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Поэтапный монтаж откатных ворот

Важно соблюдать последовательность строительных работ, выдерживая необходимые паузы между этапами для закрепления результата. Схема откатных ворот для дачи

Схема откатных ворот для дачи

Установка опорных столбов

Изготавливаются опоры из кирпича, бетона, камня, металла.

Металлические или бетонные опоры просто заливают и бетонируют в ямах глубиной 1 м и шириной 0,5 м. Столбы из камня или кирпича выкладывают, начиная с такой же глубины, армируя слои закладными в виде металлических площадок с приваренной к ним проволокой.

Изготовление фундамента

Длина фундамента должна быть больше длины противовеса на 30 см. Для этого выкапывается траншея глубиной не менее 1 м. Изготавливают закладную, используя швеллер шириной 20 см. К нижней части швеллера привариваются куски арматуры, длина которых равна глубине траншеи. Арматура скрепляется между собой короткими отрезками металла.

Схема фундамента

Совет: если ворота будут снабжены системой автоматики, то предварительно для нее прокладываются силовые кабели, помещенные в защитные гофры.

Швеллер устанавливается в траншею так, чтобы его верхняя плоскость находилась на уровне земли с учетом укладки плитки или асфальта. Арматура выступает в качестве силового пояса. Траншея бетонируется. После заливки бетон необходимо выдержать около 3-х недель.

Фундамент ворот перед заливкой

Изготовление откатной створки

Створка изготавливается из профилированной трубы сечением не менее 5 х 5 см. Сначала сваривается каркас рамы, а затем к нему привариваются заполняющие элементы. Для внутренних элементов можно использовать трубу сечением 2 х 4 см. Створка грунтуется и окрашивается.

Монтаж конструкции

  1. Монтируются площадки для установки роликовых опор. Их лишь прихватывают сваркой.
  2. На площадках устанавливаются ролики.
  3. Створку примеряется по месту методом накатки ее на ролики.
  4. Створка и тележки демонтируются.
  5. Роликовые опоры устанавливаются на свои места.
  6. Створка фиксируется в закрытом положении и выставляется горизонтально посредством регулировочных болтов.
  7. Внутрь направляющей балки вставляется ролик, а затем фиксируется болтом или сваркой.
  8. На верхний край полотна, напротив ближнего опорного столба, монтируется роликовый ограничитель.
  9. Устанавливается нижний, а затем верхний улавливатели.
  10. Выполняется регулировка улавливателей и опорных роликов.
  11. Торцы направляющей закрываются пластиковыми заглушками.
  12. Створка зашивается выбранным материалом.

Роликовая каретка

Подключение автоматики

Для установки автоматики приобретаются электропривод, зубчатая рейка, блок управления, концевики, пульт ДУ, сигнальная лампа, фотоэлементы. Как правило, в продаже имеются уже готовые комплекты с инструкцией.

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

  • наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
  • прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
  • отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

  • проведения измерений проёма;
  • выбора материала для обшивки и каркаса;
  • оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

  • нижнюю направляющую;
  • поддерживающую скобу с роликами;
  • пару роликовых опор;
  • пару поддерживающих подставок роликовой платформы;
  • опорный ролик;
  • улавливатели;
  • заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

  • профнастил;
  • листовая сталь;
  • поликарбонат;
  • вагонка;
  • ковка;
  • филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

  • ломом и лопатой;
  • трамбовкой;
  • сваркой;
  • вёдрами для бетонного раствора;
  • болгаркой;
  • молотком и шуруповёртом;
  • рожковыми ключами;
  • малярными кистями;
  • рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

  1. Выкапывают яму.
  2. Устанавливают в неё столб.
  3. Выверяют вертикальность уровнем.
  4. Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

  1. Разметка на местности.
  2. Выкопка траншеи
  3. Изготовление закладкной из швеллера и прутков.
  4. Установка опалубки и укладка армопояса.
  5. Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

  1. Оборудовать ровную горизонтальную площадку.
  2. Из труб и направляющего рельса сварить наружную раму.
  3. К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
  4. Зачистить сварные швы шлифмашинкой.
  5. Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
  6. Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

  • провести разметку;
  • выставить поддерживающие площадки роликовых опор;
  • установить ролики и полотно, чтобы проверить правильность монтажа столбов;
  • снять створку и демонтировать тележки;
  • приварить регулировочные пластины;
  • вновь установить роликовые опоры и полотно;
  • зафиксировать ворота в закрытом положении;
  • выставить конструкцию «в горизонт»;
  • прикрепить накатной ролик к направляющей;
  • установить роликовый ограничитель на верхний край полотна;
  • прикрутить сначала нижний, а потом верхний улавливатели;
  • провести окончательную регулировку всех элементов;
  • закрыть заглушкой торцевую часть направляющей;
  • защитить и закрасить места сварки.

Виды откатных ворот

Конструкционные решения откатных ворот могут быть разными. Ниже будут рассмотрены основные варианты.

Подвесные

Раньше эти устройства применяли на въездах в охраняемые территории. На высоте, позволяющей проехать грузовику, монтировали балку из металла. Затем на неё, используя роликовые тележки, вешали полотно ворот.

Сейчас их можно встретить редко из-за двух моментов:

  • наличие ограничения в габаритах проёма ворот;
  • материалоёмкость.

Откатные по рельсу

Данные конструкции отличает простота и надёжность. Полотно ворот ставят на ролики. На поверхности крепят специальный рельс, по которому оно будет ездить. Для устойчивости предусматривают дополнительную поддержку.

Подобные ворота рекомендуется ставить в регулярно убираемых местах, поэтому в нашей стране их используют нечасто. Заурядный снегопад может надолго вывести устройство из строя.

Консольные

Консольный вариант был придуман с целью нивелирования недостатков, имеющихся у двух предыдущих видов. Полотно такой конструкции не контактирует с поверхностью, а с помощью направляющей балки находится в подвешенном состоянии на консольных роликах.

Как правило, и балка, и ролики находятся внизу ворот. Но в некоторых случаях они могут располагаться и в середине, и сверху.

Как работают откатные ворота

Для того, чтобы понять, как сделать своими руками откатные ворота, необходимо для начала разобраться с их принципом действия.

Есть два вида откатных ворот в зависимости от расположения и типа опорной поверхности: рельсовые и роликовые. Вторые системы в современности более распространены, а рельсовые менее надежны.

Кроме того, для установки откатных ворот с опорными роликами совершенно не потребуется особенных стараний.

Детали для них найти в магазинах будет проще простого, а так же их можно вовсе сделать самостоятельно. Этот вариант может быть собран, как единая ширма или же двойная конструкция с синхронным движением.

Моноширма — это более распространенный вариант монтажа ворот, она представляет собой цельное металлическое полотно и боковые направляющие.

Здесь нужно будет устанавливать два фундамента и направляющую балку сверху конструкции.

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота

Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

  1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
  2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
  3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
  4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется

Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Особенности проектирования откатной конструкции

До начала выполнения работ необходимо нарисовать чертеж будущей конструкции, где будут указаны основные размеры отдельных элементов. Также следует рассчитать необходимое количество расходных материалов.

Размеры створки

Сдвижные ворота на даче изготавливаются по определенным размерам: ширине и высоте. Как правило, ширина полотна измеряется между основными опорными столбами с учетом габаритов имеющегося автотранспорта и угла его заезда на участок. Кроме того, по обе стороны от заехавшего на участок автомобиля должен быть зазор в 40-50 см. Так, для легкового автомобиля, ширина должна составлять не менее 2,5 м, если улица достаточно широкая. Если придется заезжать под острым углом, то лучше установить ширину проема 3-4 м. Для грузовых авто данный показатель увеличивается еще на 1 м.

Когда ширина полотна рассчитана, к данной величине прибавляются еще 20 см, необходимые для перекрытия щелей возле опорных столбов.

Высота ворот обычно соответствует высоте ограждения с учетом высоты направляющей.

Подбор направляющей

Основная сложность проектирования откатной конструкции состоит в расчете консоли с противовесом. Предполагается, что будут изготавливаться раздвижные ворота своими руками консольного типа.

Поскольку консоль не контактирует с землей или верхней направляющей, воротная створка удлиняется в полтора раза для создания противовеса. Для роликовых тележек необходимо обеспечить очень надежный контакт с грунтом, так как на них приходится основная весовая нагрузка. Эта задача возлагается на железобетонный фундамент, усиленный швеллером в верхней части.

Тип управления и фурнитура

Следует определиться с типом управления раздвижной створкой. Она может управляться комплектом автоматики или вручную

Также важно грамотно подобрать фурнитуру, состоящую из роликовой системы, нижнего и верхнего уловителей, кронштейна, бокового ролика, пластиковых заглушек

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
