Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками

Брелки BFT — особенности изделий

ВFT Mitto 2-12, ВFT Mitto 4-12 —  соответственно двух-, а также четырехканальные пульты. Частота изделий 433,92 МГц. Программировать изделие достаточно легко, нужно только выполнить несколько манипуляций:

1. Нажать кнопку «Ок», после чего появиться приветствие.
2. Нажимаем кнопку повторно после чего должно появиться меню «РАRAMETER».
3. Дальше несколько раз нажать копку «-» Должно появиться меню «RADIO».
4. Повторно нажать кнопку «ОК», после этого появляется следующий раздел меню добавление брелоков в память радиоприемника «AD start».

Для кодирования брелоков нужно последовательно выполнить следующие манипуляции:

1. Щелкнуть клавишу «OK», должна появиться надпись «hidden button».
2. Затем необходимо нажать две кнопки на брелоке которые нужно закодировать.
3. Должна появиться сначала надпись «relise», а затем «desired button».
4. Нажать одну клавишу.
5. Должна появиться «Ok 1», что свидетельствует о том, что прошло все успешно.
6. Чтобы провести кодирование других брелков работу нужно повторить по данной схеме.
7. Выполнив все манипуляции необходимо одновременно нажать плюс — минусом 2 раза.

Особенности

Все большим спросом пользуется продукция, представленная компанией Doorhan. Эта фирма занимается производством и выпуском большого ассортимента ворот. Примечательным является то, что панели для таких конструкций производятся непосредственно в России, а не везутся из-за рубежа.

Ворота устанавливаются многими автовладельцами в их гаражи. Автоматическая регулировка, а также настройка и программирование брелока позволяет, не выходя из автомобиля, свободно проникнуть в место его хранения.

Отличительной особенностью продукции данной компании является надежность и долгий период эксплуатации. Степень ее защиты от проникновения посторонних в гараж очень высокая. Цена приобретения – вполне доступная.

Обладая навыками монтажных и сварочных работ, можно выполнить установку ворот самостоятельно, не прибегая к помощи специалистов. Необходимо пошагово следовать пунктам инструкции (она обязательно имеется в комплекте приобретаемой продукции), настроиться на скрупулезную подготовительную работу.

Технология изготовления и монтажа

Перед началом работ рекомендуется подготовить все необходимые комплектующие материалы и инструменты.

Откатные ворота представляют собой створку, сдвигающуюся по закладной в одну из сторон с внутренней стороны двора, поэтому, кроме самих ворот, Вам понадобиться дополнительные комплектующие – комплект фурнитуры и электропривод, рассчитанный на конкретный вес и достаточным показателем мощности.

Установка несущих столбов

Обустройство проема – это обязательная основа для любого типа ворот, о нем нужно позаботиться заранее — приблизительно, за неделю или две до основных производственных и монтажных работ по конструированию створки, так как закрепление бетонированием требует столько времени для застывания и затвердения бетонной смеси, приобретения необходимой прочности.

Нормальным вариантом материала для несущих столбов может быть как дубовая или асбестовая колода, так и металлическая труба, железобетонный или выложенный из кирпича столб.

Дополнительно! Бетонирование должно быть глубиной не менее одного метра, потому что в среднем приблизительно на такую глубину промерзает грунт. Это связано с тем, что весеннюю или зимнюю пору столб может накрениться и нарушить геометрию движения створки ворот, а это как следствие негативно скажется на работе всех механизмов.

Итак, для начала сделайте ямы и выставьте строго вертикально на одной высоте при помощи строительного нивелира столбы. Залейте бетонным раствором из мелкого щебня, цемента и песка пространство между стенками и опорами до нулевого уровня. Кроме того, можно сделать песчано-щебневую подушку в основаниях 10-20 см для отвода влаги, которую надо плотно протрамбовать проточной водой.

Закладные для нащельников в опорах

На этапе производства столбов желательно продумать и сделать по 3 закладные крепежные детали на каждом столбе — так называемые нащельники. Это необходимо для удобства фиксации нижнего и верхнего улавливателя, а также верхних роликов.

Для этого к забетонированному несущему столбу – металлической трубе, по центру приварите куски арматуры, а с другой стороны используйте уголки сечением 50*50 мм и длиной 8 см. Уголок должен одной стороной лежать в шве (сторона, приваренная к арматуре), а с другой стороны приваривают нащельник. Этот уголок закладывают в шов ближе к краю опоры к проему. Таким образом, нащельник получается на расстоянии 10 см от края несущего столба.

Закладные на столбах

Армирующий пояс и закладная

Откатные ворота работают на специальном фундаменте, который имеет армирующую сетку (арматура 12-14 мм), приваренную к закладной — швеллеру шириной 16 или 20 сантиметров.

Сначала нарезают куски арматуры длиной по 1 м, и приваривают к полочкам швеллера или закладной из набора фурнитуры так, чтобы образовались ножки у стола (П-образная форма).

Схема сдвижного проема

В котлован — 50% от размера проездной части, шириной 30см и также глубиной 1 метр опускаем швеллер с «ножками», и заливаем бетонным раствором. Конструкция должна также быть в нулевой уровень поверхности земли, плитки или другого уровня заподлицо, в зависимости от конкретной ситуации.

Монтаж створки

Навешивание ворот представляет собой следующую последовательность операций:

• Выставление ворот на месте на так называемых «лапах». Они приварены для удобства покраски и доставки портального устройства.
• Удаление «лапок» и выставление роликов откатных ворот. Для этого раздвиньте роликовые каретки на максимальную ширину непосредственно на закладной фундамента, наденьте на них направляющую.
• Выровняйте горизонтальность и вертикальность створки при помощи нивелира.
• Сваркой обварите по контуру роликовые тележки на швеллере.
• Прихватите сваркой верхний поддерживающий ролик.
• Приварите верхний и нижний улавливатели.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

• лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
• электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
• перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
• отвертка;
• плоскогубцы;
• кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

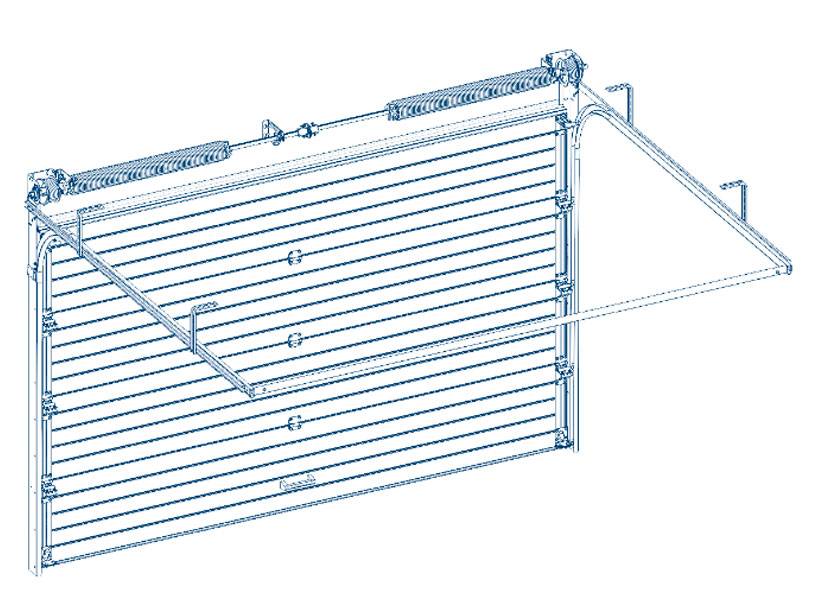

Инструкция по монтажу секционных ворот дорхан с пружинами растяжения

Руководство по монтажу и эксплуатации

ОБЩИЕ УКАЗАНИЯ ПО МОНТАЖУ

Данная инструкция предназначена для установки га­ражных и промышленных секционных ворот DoorHan серии RSD02 на базе стандартной комплектации. Инструкция содержит важные сведения по монтажу, эксплуатации и сервису ворот.

Пожалуйста, сохраните данную инструкцию. Если в процессе установки ворот у вас возникли труд ности, то мы рекомендуем обращаться в службу тех нической поддержки (см. пункт «Сервисная служба»).

ВНИМАНИЕ!

• Запрещается устанавливать на ворота детали, которые не входят в комплект ворот.
• Детям запрещено присутствовать при монтаже ворот.
• При монтаже электропривода следуйте инструкции, входящей в его комплект.
• Перед началом установки ворот убедитесь, что проем подготовлен и пригоден для установки ворот.

Проем ворот всегда должен быть свободным от посторонних предметов

ТРЕБОВАНИЯ К БРИГАДЕ

• Оптимальная численность монтажной бригады — два человека. При монтаже ворот с приводом в со­ставе бригады должен быть квалифицированный электрик.
• Среднее время проведения монтажа — 3,5 часа.
• Монтаж ворот должны осуществлять бригады, прошедшие обучение и получившие сертификат в центрах обучения DoorHan.
• Бригада должна быть обеспечена специальным монтажным инструментом (см. стр. 3).

ТРЕБОВАНИЯ К УСТАНОВКЕ

• Вертикальные направляющие должны устанавли­ваться строго вертикально, что проверяется строи­тельным уровнем.
• Диагонали горизонтальных направляющих должны быть равны (допустимое отклонение ± 5 мм).
• Соединение узлов конструкции должно осущест­вляться строго в соответствии с инструкцией.
• Боковые стыки панели должны быть строго на од­ной линии, зазоры не допускаются.

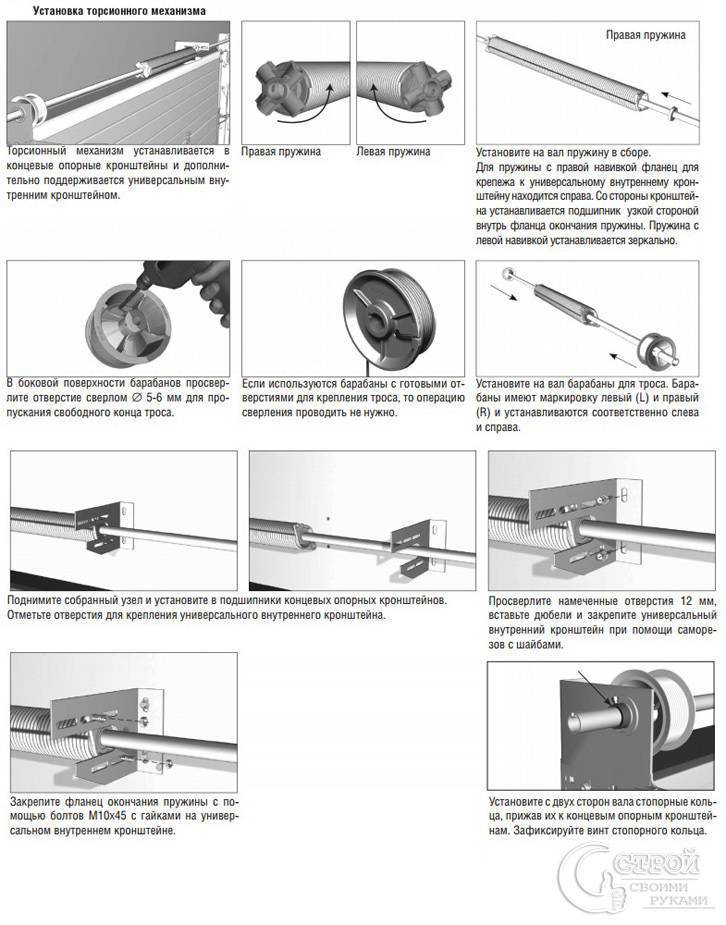

• Взведение пружин осуществляется специальными монтажными воротками (см. стр. 14, рис 13.1).
• Пружина взводится на строго определенное коли­чество оборотов (см. стр. 13, рис N). При фиксации окончания пружины болтом необходимо применять усилие 15 Н-м.
• После взведения пружин убедитесь, что шплинт (см. стр. 14, рис. 13.3, 15.2b) вынут из устройства защиты от разрыва пружины.
• Способы крепления к стене: если материал стен обладает высокой прочно­стью (цельный кирпич, бетон с высокой прочностью сжатия, металлический швеллер), то крепление ос­новных несущих элементов можно осуществлять напрямую к ним; если материал стен обладает низкой прочностью (пустотелый кирпич, газосиликатный блок, бетоны с низкой прочностью на сжатие, дерево, и т. д.), то необходимо предварительно установить стальной профиль по периметру проема.
• Перед началом монтажа проверьте состав изделия в соответствии со спецификацией, входящей в ком­плект.

ОТВЕТСТВЕННОСТЬ ЗА МОНТАЖ

• Производитель (концерн DoorHan) не осуществляет непосредственного контроля за монтажом, обслу­живанием и эксплуатацией секционных ворот и не несет ответственность за безопасность их установ­ки и качество монтажа.
• Содержание инструкции не может служить основа­нием для предъявления любого рода претензий кпроизводителю.
• Производитель оставляет за собой право на внесе­ние изменений в данную инструкцию без уведомле­ния заказчик
• Ответственность за качество монтажа секционных ворот несет организация, осуществляющая монтаж.

ЭКСПЛУАТАЦИЯ ВОРОТ

• Ворота должны подниматься и опускаться без за­труднений.
• Ворота необходимо сбалансировать — они не долж­ны самопроизвольно опускаться или подниматься.
• Закрытие и открытие ворот необходимо осущест­влять строго с помощью установленной ручки.
• Ворота запираются с помощью специальной задвижки или механического замка.
• В зоне работы ворот во время их эксплуатации не должно быть детей, животных и посторонних пред­метов.

АВАРИЙНЫЕ СИТУАЦИИ

• В случае поломки ворот запрещено самостоятельно проводить ремонтные работы. Мы рекомендуем вы­звать сервисную службу.
• В случае затруднительного поднятия ворот убеди­тесь, что все компоненты ворот в порядке и после этого проведите регулировку. Если есть поврежде­ния, то необходимо связаться с сервисной службой.

СЕРВИСНАЯ СЛУЖБА

В случае возникновения затруднений вам необходимо обратиться в сервисную службу по следующим адресам: ■ support@doorhan.com, ■ по адресу покупки изделия.

Вы можете связаться с вашим дилером по всем вопросам, возникшим в ходе эксплуатации ворот.

Источник

Эксплуатация подъёмных ворот: меры предосторожности

Насколько бы качественно не были сделаны своими руками подъёмные ворота, их эксплуатация предусматривает некоторые нюансы такие, как:

• обязательная периодическая проверка состояния важных узлов, работающих под нагрузкой (трос, ролики, шарниры);
• ревизия, смазывание этих узлов при необходимости;
• обязательное использование страховочных задвижек при поднятых створках.

В остальном такая система довольно неприхотлива по причине простоты. При этом она очень долговечна, что также можно добавить в её преимущества.

Все узлы подъёмных ворот требуют постоянного внимания для сохранения нормальной работоспособности  ФОТО: ufa.alutech.ru

Ворота DOORHAN: как собрать и установить их самостоятельно?

Секционные ворота компании DOORHAN заслуженно пользуются спросом в нашей стране. Качество и долговечность конструкции, а также простая установка ворот дорхан пришлись по вкусу многим автовладельцам. Самое главное – произвести их монтаж можно своими силами, не привлекая специалистов.

Разнообразие моделей секционных ворот

на данный момент выпускает 9 серий секционных ворот, которые отличаются по типу подъема и конструкции. Чтобы сделать правильный выбор, нужны точные измерения всех параметров проема и глубины помещения. И хотя отличия в конструкции ворот не слишком существенны, неверно подобранная модель усложнит установку и будет менее эффективна в работе. Основные параметры включают замеры высоты и ширины проема, ширину пристенков, высоту притолоки и расстояние от входа к дальней стене помещения.

Этапы самостоятельной установки ворот

Ворота DOORHAN, как и все подобные конструкции, необходимо ставить при соблюдении всех условий, чтобы в процессе монтажа не пришлось выполнять дополнительные действия. Правильная установка включает подготовку проема и помещения, сборку рамы для ворот, ее крепление к проему, монтаж необходимых механизмов и полотна, а также регулировку собранных ворот.

Аксессуары DOORHAN (инструкции):

Блок группового управления GC4Двухканальный приемник ER433Нагревательный элемент HEATERУстройство управления ROLLУстройство управления ROLL1(ROLL2)Антивандальная кодовая клавиатура со встроенным считывателем карт KEYCODEБлок группового управления GC2Внешний приемник DHRE-1(2)Радиокодовая клавиатура KEYPADКлюч кнопка KEYSWITCH/SWKСигнальная лампаРасцепитель для секционных ворот LOCKРасцепитель для секционных ворот LOCK NФотоэлементы PHOTOCELLФотоэлементы PHOTO-RПрограмирование радиопульта RCBLACK-4Ключ-кнопка SWMПрограмирование пульта TRANSMITTER4Оптико-электронные датчики безопасности OPTOKITБеспроводные фотоэлементы PHOTOCELL-WПрограмирование пультов ДУ TW1, TW2, TW15Блок управления CV01Система контроля доступа ACONKITНастройка пультов ДУ T15, T15TIMERGSM модульПодключение выключателя SWHСветодиодная лампа LAMP-LEDСветодиодная лампа TRFFICLIGHT-LEDБеспроводная пневматическая кромка безопасностиЮбочный комплект DH-SKIRTШарнирная опора DH-ENDFOOTМонтаж батареи резервного питания

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Этап 2. Замеры

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Аксессуары DOORHAN (инструкции):

Блок группового управления GC4Двухканальный приемник ER433Нагревательный элемент HEATERУстройство управления ROLLУстройство управления ROLL1(ROLL2)Антивандальная кодовая клавиатура со встроенным считывателем карт KEYCODEБлок группового управления GC2Внешний приемник DHRE-1(2)Радиокодовая клавиатура KEYPADКлюч кнопка KEYSWITCH/SWKСигнальная лампаРасцепитель для секционных ворот LOCKРасцепитель для секционных ворот LOCK NФотоэлементы PHOTOCELLФотоэлементы PHOTO-RПрограмирование радиопульта RCBLACK-4Ключ-кнопка SWMПрограмирование пульта TRANSMITTER4Оптико-электронные датчики безопасности OPTOKITБеспроводные фотоэлементы PHOTOCELL-WПрограмирование пультов ДУ TW1, TW2, TW15Блок управления CV01Система контроля доступа ACONKITНастройка пультов ДУ T15, T15TIMERGSM модульПодключение выключателя SWHСветодиодная лампа LAMP-LEDСветодиодная лампа TRFFICLIGHT-LEDБеспроводная пневматическая кромка безопасностиЮбочный комплект DH-SKIRTШарнирная опора DH-ENDFOOTМонтаж батареи резервного питания

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

• секционные ворота;
• откатные;
• складные;
• гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

• экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
• конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
• отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Этап 2. Замеры

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Работа над дверным проемом

Важно подготовить дверной проем, а также помещение. Чтобы не происходило сбоев в работе конструкции, лучше больше уделить времени тому месту, куда она монтируется

Для этого заплечики и притолока располагаются в одной плоскости. Используя уровень, вымеряют горизонталь и вертикаль.

Потребуется необходимая глубина, иначе конструкция не сложится. Для этого высота ворот должна быть больше на 50 сантиметров, а если это секции с приводом, то 100 сантиметров. На потолке нужно будет сделать вход для запитки электроэнергией. Сечение провода лучше подобрать большим.

Вес таких ворот будет немаленьким, поэтому стоит укрепить потолок и притолоку, ведь нагрузка пойдет именно на них. Заплечики также должны быть прочными, потому что в процессе монтажа к ним будут фиксироваться направляющие. Есть низкий и высокий подъем – многое зависит от притолоки (ее размер – от 20 до 55 сантиметров). Монтаж промышленных секционных ворот производится таким же образом. Некоторые производят оштукатуривание проема для повышения теплоизоляционных свойств.

Основные шаги стоит выполнять строго по инструкции. Нужно стараться создать максимально надежную конструкцию, способную прослужить несколько лет.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Самостоятельный процесс монтажа

Правильный монтаж подобных систем выполняется в несколько последовательных действий:

• Выполнение работ по подготовке гаражного проема.
• Сборка рамы для ворот с последующим ее креплением к проему.
• Установка механизма и самого полотна.
• Регулировка установленной системы.

Инструменты для монтажа ворот

Не лишним будет подготовить инструменты, которые необходимы в ходе выполнения данной задачи: перфоратор или перфодрель, гидроуровень и ручные строительные уровни, наборы сверл (для монолитных конструкций с победитовыми напайками), электрическая шлифмашина и ручной электролобзик, наборы накидных и торцевых ключей. Прежде чем начать работу следует убедиться в полной комплектации поставки ворот, в противном случае придется заниматься поиском и покупкой недостающих деталей.

Ассортимент известного производителя

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

Источник
