Достоинства и недостатки
Достоинства кованых калиток:
- несмотря на обилие декоративных элементов, калитка полнофункциональна и способна выполнять все поставленные задачи;
- масса вариантов оформления;
- стиль оформления калитки подчеркивает статус владельца дома;
- прочность, долговечность изделия;
- простота в обслуживании, минимальный уход;
- ковка хорошо сочетается с другими материалами (древесина, листовой металл);
- возможность создавать полотна в любой стилистике, от традиционной до современной;
- кованую калитку можно изготовить своими руками, если есть хотя бы минимальный набор инструментов и условий.
Недостатки:
- покупка готовой калитки весьма дорогостоящее мероприятие;
- самостоятельное изготовление требует от владельца наличия навыков и опыта работы с инструментами;
- с увеличением художественной ценности полотна снижается его механическая прочность.
Просто, но со вкусом
Несмотря на некоторые недостатки, отношение пользователей к кованым калиткам традиционно положительное. Такое изделие олицетворяет солидность и достаток владельца дома, делает входную группу максимально привлекательной и респектабельной. Часто установка кованой калитки заставляет владельца производить массу других действий, подгоняя внешний вид остальных элементов усадьбы к ее уровню.

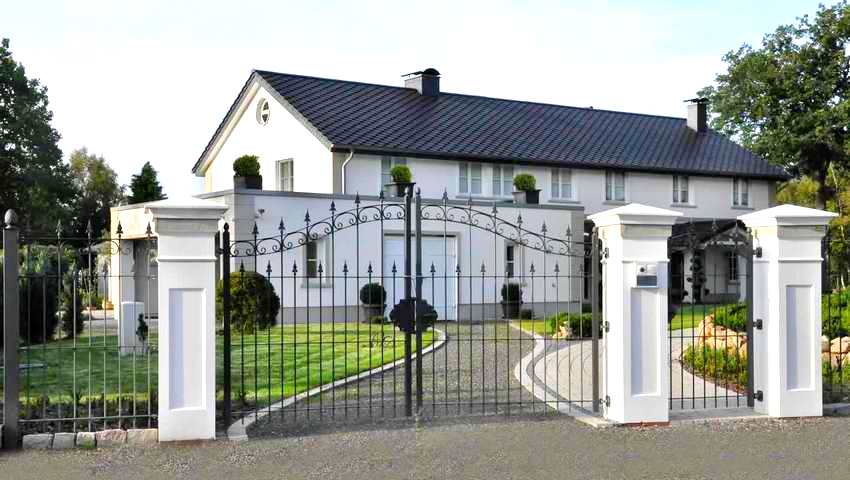

Кованые распашные металлические ворота
Ограждение — важный элемент любого загородного участка. В первую очередь это связано с безопасностью имущества, но несёт ещё и эстетическую нагрузку. Одним из популярных решений при изготовлении забора является применение металлических конструкций, украшенных элементами ковки. Особое место в такой ограде занимают ворота и калитка, являясь визитной карточкой участка и показателем статуса его хозяина.
Кованые элементы придают изысканность даже простым воротам
Достоинства и недостатки кованых ворот
Искусство художественной ручной ковки постепенно уходит в прошлое. Это связано со сложностью выполнения работы и необходимостью большого количества слесарных инструментов. Поэтому стоимость изделий весьма высокая.
Ограждению в таком стиле присущи определённые положительные качества:
- Металлические ворота и калитки очень надёжны. Если требуется изготовить глухие ворота, каркас закрывается металлическим листом, поверх которого устанавливаются кованые детали. Хороший мастер может создать из железа неповторимые композиции, и такие изделия смотрятся по-настоящему богато.
- Кованые изделия настолько долговечны, что любоваться ими будет не одно поколение. Опасения, что железо будет ржаветь, напрасны. В настоящее время имеется достаточно много средств защиты поверхности металлических изделий от коррозии.
Элементы ковки сочетаются практически с любыми материалами забора. Естественно, с определёнными ограничениями. Забор из нестроганых досок с такими воротами будет выглядеть по меньшей мере странно.
Из недостатков кованых изделий можно отметить следующие моменты:
- Большой вес. Установить ворота своими руками без привлечения подъёмно-транспортных машин практически нереально. А также потребуются мощные несущие конструкции, способные выдержать значительные нагрузки.
- Индивидуальная разработка заказа и длительный срок исполнения деталей декора.
Необходимость регулярного ухода. Обязателен ежегодный профилактический осмотр и устранение дефектов в виде вздувшейся краски или трещин в местах сварки. Раз в два или три года нужно полностью восстанавливать защитное покрытие.

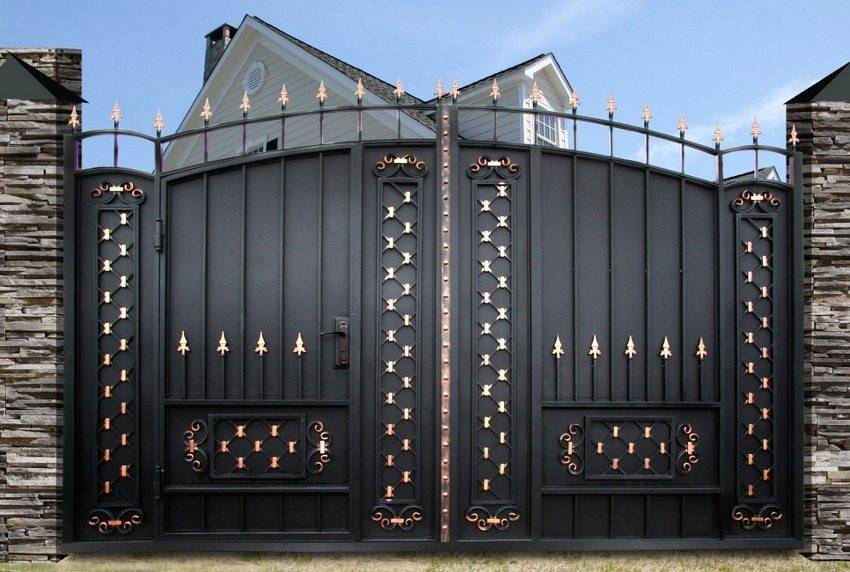

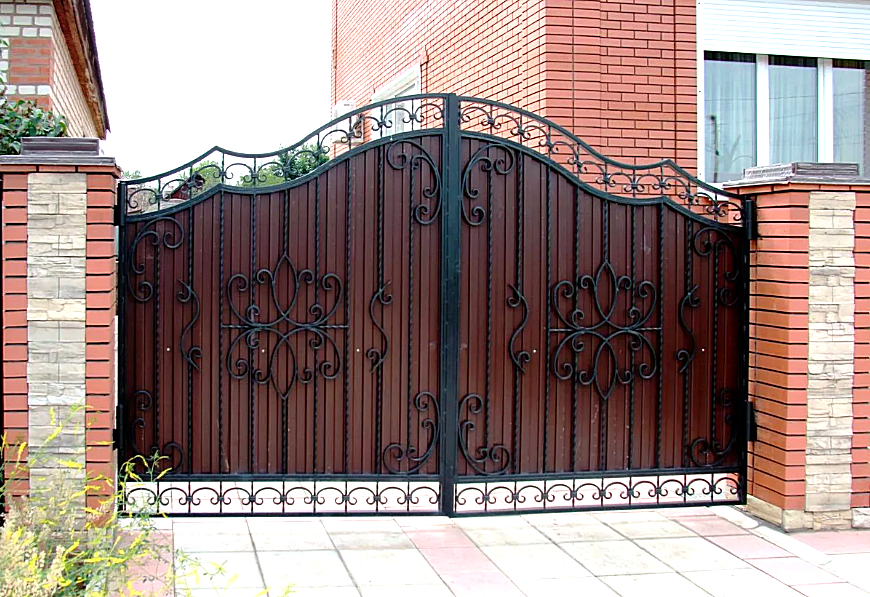

Кованые ворота из профнастила
Профнастил представляет собой профилированный стальной лист, изготовленный путем холодного проката. Это довольно тонкий и прочный материал. Благодаря своему покрытию он устойчив к различным атмосферным осадкам, не подвержен коррозии. С этим стройматериалом достаточно просто работать, за ним легко ухаживать.
Профлист применяется не только в качестве кровельного покрытия, но и при обустройстве заборов, им обшивают ворота. Главная его особенность – легкий вес. Он не утяжеляет массивную кованую конструкцию. Гофролист имеет привлекательный вид, позволяет скрыть огражденный участок от посторонних взглядов.
Кованые ворота: фото и инструкции по изготовлению
Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

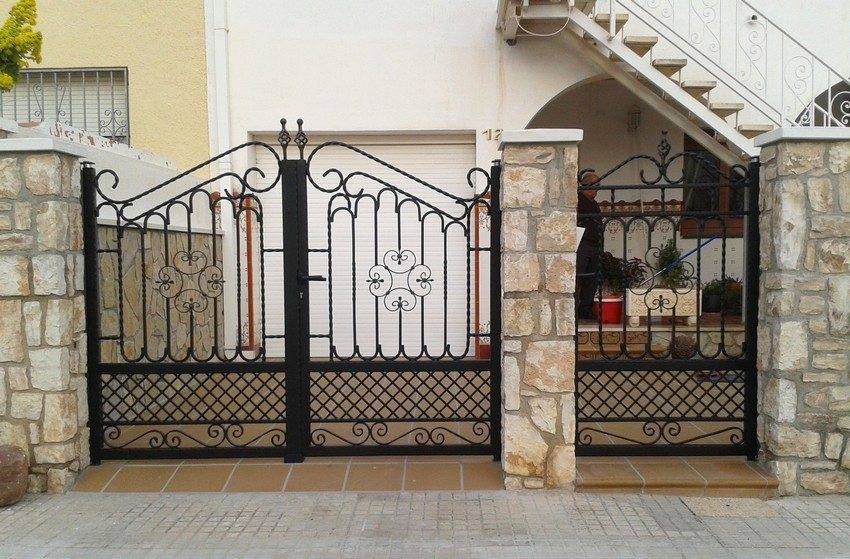

Ворота со встроенной калиткой, выкованные из металла
Есть несколько вариантов кованых ворот:
Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого. Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.
Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.
Пример монтажа распашных кованых ворот и калитки
Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

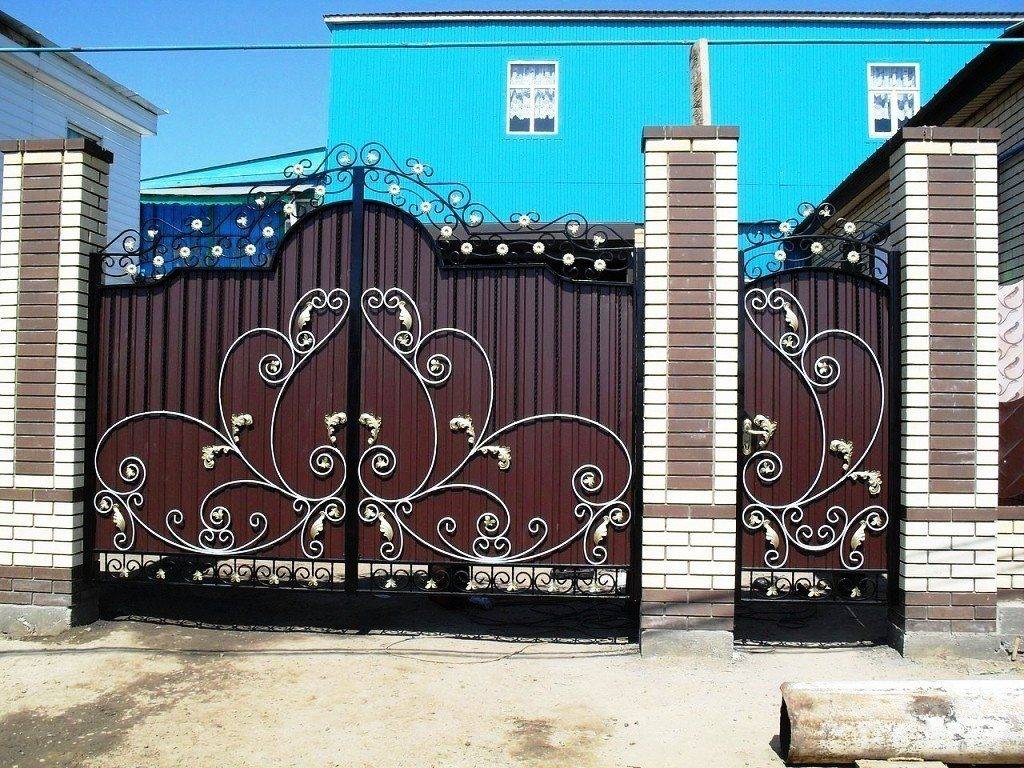

Распашные ворота из металла с элементами ковки и встроенной калиткой
Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.
Преимущества и недостатки кованых ворот
Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:
долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;
Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны
экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.
Недостатки:
- сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
- высокая цена – недостаток, который логично вытекает из предыдущего пункта.
Кованые конструкции отличаются особой красотой и изяществом
Уход за коваными конструкциями
Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.
По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

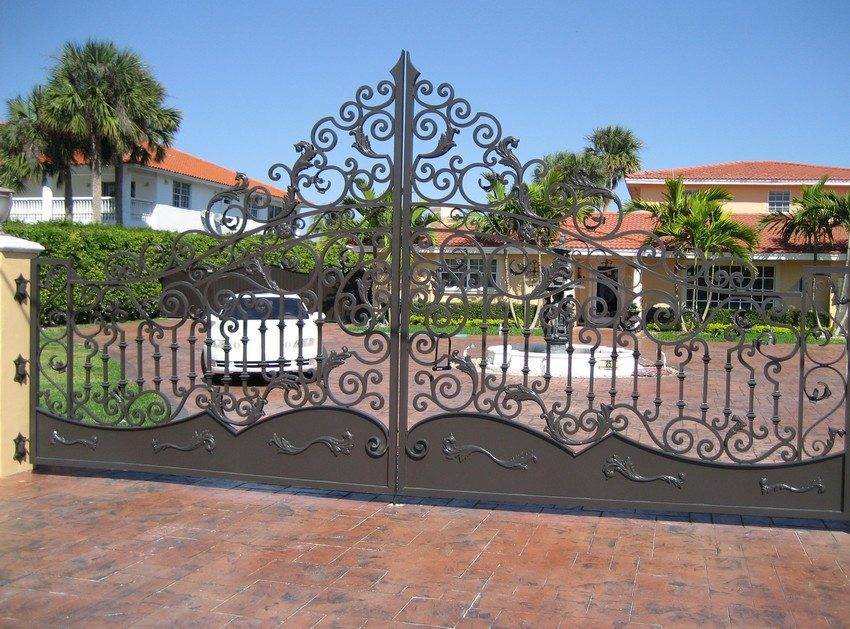

Металлические распашные ворота с обилием ажурных кованых элементов
Типы каркасов
Выбор каркаса ворот во многом определяет их функционал. Многие из них различаются по продолжительности эксплуатации и выносливости. Существуют следующие типы каркасов для ворот:
- Алюминиевый. Основное преимущество конструкции – легкость. Эта характеристика необходима для создания автоматических ворот. Алюминиевые каркасы используются только в паре с легкой обшивкой.
- С болтовым соединением. Каркас очень легок в сборке, но не долговечен. Места для крепежа болтов являются уязвимой частью конструкции.
- Сварной. Конструкция считается наиболее долговечной и прочной. Однако у нее есть определенный недостаток – большой вес. Такой тип каркаса невозможно использовать для автоматических ворот.
Важно! При строительстве каркаса из древесины, используют брус сечением 10×10 см.В качестве основного материала для каркаса служит труба прямоугольного или квадратного сечения. Чаще всего используется металлопрофиль с сечением 20×40 см
Сборка кованых ворот и калитки
При наличии времени и желания можно попробовать свои силы в ковке и создать элементы кованых ворот своими руками. Чаще используются готовые фрагменты и узоры холодной ковки.
Изготовление створки
Как только материалы подготовлены, приступают к изготовлению жёсткого каркаса створок. В первую очередь производят сварку каркаса из профилированной трубы. Для односторонней обшивки каркаса металлическим листом лучше использовать более толстую профтрубу. Предварительную сварку производят точечно, во избежание перекрута.
Важно своевременно проверять соответствие параметров каркаса, обозначенных в чертеже. С помощью инвертора проваривают швы. Далее приваривают ручки и зачищают их угловой шлифовальной машиной
Далее приваривают ручки и зачищают их угловой шлифовальной машиной
С помощью инвертора проваривают швы. Далее приваривают ручки и зачищают их угловой шлифовальной машиной.
Затем все металлические элементы обрабатывают антикоррозийным покрытием. Белый налёт, появляющийся после обработки, снимают ветошью. Далее очищенные и обработанные створки красят в нужный цвет
Окрашивание металла несёт в себе не только функцию декора, но и, что не менее важно, защищает от вредного воздействия внешних факторов
Монтаж кованых ворот и калитки
Особое внимание следует уделить качеству готовой кованой конструкции. Декор с элементами ковки второстепенен. Следует иметь в виду, что кованые конструкции наиболее тяжёлый вариант ворот
Следует иметь в виду, что кованые конструкции наиболее тяжёлый вариант ворот
Для укрепления фурнитуры важно ответственно подойти к выбору каркаса, опорных столбов и петель, ориентируясь на общий вес готового изделия
Въездную калитку можно сделать с помощью холодной ковки. Для этого используют определённые инструменты: станок для гибки профиля, тиски, лекальные тисы.
Монтаж откатных ворот
Все чаще владельцы частных домов прибегают к установке более удобных откатных ворот, полностью автоматизированных. Оригинальным украшением станут кованые вставки в секцию, выполненную из других материалов. Полотно также можно изготовить полностью из кованых деталей, сделав откатные ворота необыкновенно легкими. Это позволит в качестве электропривода использовать менее мощный механизм, что сократит ваши затраты на автоматику
Немаловажно и то, что снижается нагрузка на подвижный механизм, увеличивается срок его эксплуатации
Вы можете изготовить полотно откатных ворот из профилированного листа и нескольких кованых элементов декора, если по каким-то причинам не хотите открывать участок для посторонних глаз. На металлическую раму с помощью саморезов крепите профилированный лист, потом к нему аккуратно присоединяют кованые элементы при помощи сварочного аппарата с тонкими электродами.
До начала работы сделайте простейший эскиз вставочных деталей с указанием точных размеров. В этом случае калитка может быть выполнена в том же стиле.
Не менее интересный вариант — откатные ворота из монолитного поликарбоната с коваными элементами. Монолитный поликарбонат прочнее сотового – комбинированные ворота из него и декоративных кованых элементов простоят в неизменном виде гораздо дольше, чем конструкция из профлиста.
Важно учесть нюансы крепления: лист поликарбоната крепится на металлическую раму будущих ворот с изнаночной стороны, элементы же ковки должны быть с лицевой стороны ворот. Очень легкая конструкция ворот, дополненная калиткой с таким же рисунком, закроет от любопытных глаз ваш участок и украсит его
Необходимо лишь подобрать красивые ручки, фигурные петли и замок для калитки. Стильно смотрятся кованые элементы, покрытые патиной, и бронзовые ручки.
Не надо считать, что подобные ворота легко разрушить – они лишь кажутся хрупкими. На самом деле, ворота из монолитного карбоната и кованых элементов способны простоять без ремонта до 50 лет.
Профессионалы советуют начинать сварку с объемных деталей, и лишь затем переходить к работе с мелкими элементами. Так у вас и опыта добавится, и уверенности в себе.
После того, как вы сварили полотно откатных ворот, покрасили его, начинайте монтировать готовую секцию в проем с помощью сварки.
До начала монтажа следует
- Приобрести все комплектующие для откатных ворот, электропривод
- Подготовить специальный, глубокий и прочный, фундамент под основу.
Монтируются кованые откатные ворота по общепринятому стандарту. Схема установки прикладывается к комплектующим воротам. Надо помнить, что секция откатных ворот должна быть больше проема на полтора – два метра. К примеру, для проезда автомобиля шириной 4 метра используется откатная секция шириной 6 метров.

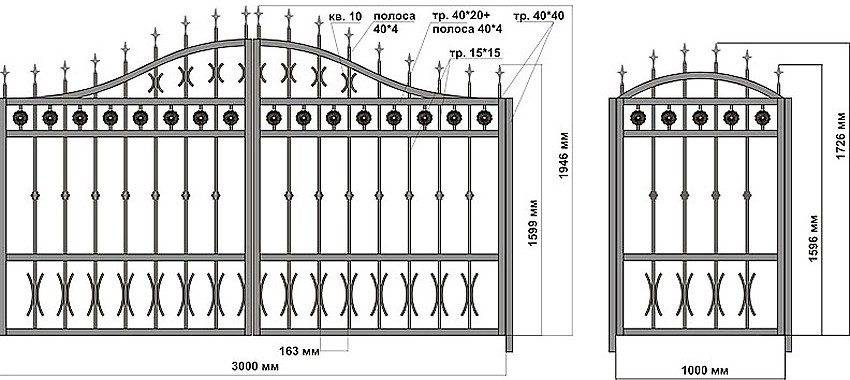

Как сделать чертеж или избрать конструкцию ворот
На данном этапе работы требуется руководствоваться двумя правилами: ворота должны быть крепкими и надежными, также конструкция должна отличаться красотой и оригинальностью. Соединить эти критерии не сложно.
Важно продумать геометрию створок. Форма может быть любой: от классической квадратной, до эксклюзивной, с ломаными верхними чертами, радиусом или эллипсом. Также важна высота и ширина конструкции, благосклонность ребер жесткости, подбор фурнитуры, расстояние между элементами ковки
Желательно сделать обрешетку ворот подобный, чтобы сквозь прутья на территорию не могли проникнуть люди или звериные
Также важна высота и ширина конструкции, благосклонность ребер жесткости, подбор фурнитуры, расстояние между элементами ковки. Желательно сделать обрешетку ворот подобный, чтобы сквозь прутья на территорию не могли проникнуть люди или звериные.
Некоторые модели ворот дополнены глухими листами железа, поверх каких прикреплены украшения из кованых элементов. Глухие ворота с элементами ковки выглядят прекрасно и закрывают обзор участка со стороны улицы.
Материал и инструмент для изготовления тугоухих кованых ворот
- Сварочный электрический аппарат для финишной сварки.
- Газовый сварочный аппарат для точечной сварки.
- Мощные тиски, закрепленные на гладкой поверхности.
- Лекальные тисы с длинным рычагом.
- Набор электродов.
- Шлифмашинка с диском для шлифовки и полировки металла.
- Материалы для создания конструкции
- Столбы для опоры.
- Раствор для заливки столбов.
- Кирпичи.
- Профильная труба для каркаса створок
- Стальные листы для тугоухого заполнения, толщина материала не менее 1 мм.
- Листовая сталь для изготовления кованых пик с заостренными наконечниками.
- Четырехгранники для создания основания пик. Ширина торцов — 1,4 мм. Если использовать немало толстые заготовки, то их будет труднее скручивать в спираль. Заготовки с меньшей шириной граней могут сломаться в процессе скручивания.
Как видать из описания применяемого материала, дизайн ворот отличается готическим манером: глухое заполнение створок, поверх которых на лицевой стороне прикрепляются вини, с острыми наконечниками. Ворота будут иметь стильный, необычный и неприступный вид.
Как сделать калитку самостоятельно
Начинается решение вопроса, как сделать калитку своими руками с выбора места для входа на территорию. Учитывается при этом удобство, свободный доступ. Если есть ямы, то в них могут образоваться лужи. А с возвышенности дождевая и талая вода будут стекать и лучше, если не в сторону дома.
Лужа на входе Источник www.downvids.net
Далее происходит составление проекта. Это касается внешнего вида, используемых материалов с фурнитурой. После принятия решения нужно подготовить инструмент и запастись ресурсами, временем и терпением.
Опорная составляющая
Определить как сделать калитку из дерева или металла значит выбрать и материал для опорной системы. В её качестве всегда выступают столбы, один или два. Они устанавливаются в землю. Реже несущим элементом является стена дома. Такое положение, как правило, сопровождается неудобством относительно передвижения вдоль стены здания.
Для устройства столбов чаще используются деревянные бревна, металлический профиль или армированный бетон. Реже используются винтовые сваи, брус, стальные или чугунные планки. В любом случае проводятся земельные работы и упрочняющие мероприятия, чтобы обеспечить опорным элементам калитки механическую устойчивость.
Порядок действий выглядит, как правило, следующим образом:
- выкапывается яма глубиной около 100 см (не менее уровня промерзания почвы);
- на дне устраивается подушка из утрамбованного песка с гравием (дополнительно можно устроить сухую цементную стяжку);
- в посадочное место погружаются заготовки, которые фиксируют аналогичной насыпью или бетонным раствором.
Схема установки столба Источник yandex.net
Важно во время установки столбов отслеживать вертикальное положение в любой плоскости. Если подразумевается сплошное отливание цементным раствором, то предварительно собирается армирующий каркас и опалубка. Между ними расстояние должно быть не менее 20 мм
Между ними расстояние должно быть не менее 20 мм.
Нередко столбы выкладывают из камня или кирпича. В этом случае нужно подготовить фундамент. Более бюджетные варианты предусматривают обшивание брёвен или профиля готовыми изделиями с имитацией природных материалов. Они дешевле и не нуждаются в усиленном основании.
Из этого видео можно узнать, как правильно установить столбы:
Монтаж и установка ворот
Для сборки элементов в единое целое требуется ровная площадка, чьи размеры превышают габариты ворот. Чаще всего используется место, предназначенное для стоянки машины.
Сначала делается каркас с тщательным выведением прямых углов. После этого пускается в ход сварочный аппарат, после остывания швов зачищаются наплывы. Следующим шагом будет приваривание по разметке петель.
Монтаж профлиста
Профлист раскраивается по чертежу; заусенцы на месте срезов зачищаются. Фрагменты укладываются внахлест, в них дрелью просверливаются отверстия и проводится фиксация с помощью саморезов. Для распорки используются кованые элементы, но можно с тыльной стороны укрепить и брусья – поперек либо по диагонали.
Яма для столба
Чтобы установить ворота из профнастила с элементами ковки, нужно в первую очередь поставить столбы, на которые они будут навешены. Глубина внедрения опор в землю – минимум 1 метр. Когда ямы будут готовы, отрезаются столбы, высота которых складывается из «подземного» метра, 10 см пространства между землей и створками и высоты самих ворот.
Обычный забор из профлиста
Опоры устанавливаются в ямы, засыпаются щебнем, который следует утрамбовать, и заливаются раствором из цемента (подойдет марка М400), щебня и песка в пропорции 1:2:4. После полного застывания бетона (оно займет примерно 3 дня) можно приступать к навешиванию створок.
- Створка устанавливается вертикально на опору нужной высоты, к примеру, на кирпич. Размечается местоположение второй части петель. Обязательно следует выверять строгую вертикальность воротных элементов во время замеров.
- Привариваются петли.
- Навешиваются створки.
- Размечаются и монтируются дополнительные механизмы: замки, щеколды, задвижки – что вы считаете необходимым.
Размечаются и монтируются дополнительные механизмы
Установка калитки проводится тем же образом. Некоторые мастера дополняют ее еще и козырьком, который будет защищать входящих и выходящих от дождя и снега. Если желаете получить максимально эстетичный вид ворот, стойки можно обложить кирпичом, либо необработанным камнем. Правда, для этого нужно обладать определенными навыками работы с кельмой и раствором.
Окончательный внешний вид
Если же у вас нет времени или желания самостоятельно установить ворота из профнастила с элементами ковки, или же не уверены в своих способностях, вы можете заказать установку у профессионалов, которые выполнят работы быстро, качественно и с учетом всех пожеланий. Разумеется, мастерам придется заплатить, но защита вашего дома, да еще и настолько красивая, стоит определенных вложений в нее.
Узоры на калитке
Калитка является обязательным элементом забора. Ворота будут выглядеть незавершенными без оформления аналогичными узорами, с использованием той же технологии.
Узоры на калитке
Для оформления металлической калитки применяют те же детали. Они повторяют основные фрагменты узора на створках, только в уменьшенном виде с учетом размеров полотна. Все элементы въездной группы должны выглядеть как единое целое.
При украшении забора холодной ковкой орнамент выкладывается из деталей по размеру рамы калитки. При закругленных вверху конструкциях делается полуарка, направленная высокой стороной к воротам.
Рисунок из листового металла отличается своими особенностями. Калитка имеет свое изображение, к которому добавляют рисунок на створках. Например, на воротах большой дуб, а рядом маленький.
Рисунки краской и граффити, сделанные на воротах, продолжаются на калитке. Оригинально выглядит ограда, у которой забор представляет собой продолжение или повторение картины въездной группы.
Рисунки на полотне ворот
Сделать въезд на участок ярким и незабываемым поможет картинка или рисунок. Декор наносится разными по технике способами:
- Граффити с помощью баллончиков.
- Рисунки краской.
- Орнаменты по трафарету.
- Самоклеющаяся пленка с 3D-изображениями.
Кованые узоры на металлических створках
Наносить изображение можно на любой металлопрофиль. Рельеф листа придаст ему загадочность. На даче желательно потренироваться на заборе, изобразить мультяшных героев, природу, цветы. Затем самый хороший рисунок создать на воротах.
Владельцы дач, не умеющие рисовать, используют трафарет из пластика или картона.
На фото представлены металлические створки.
Узоры из металла на створках
Достоинства и недостатки
Для начала ворота и калитки являются защитой дома, только потом – украшением приусадебной территории. Потому к материалу должны быть предъявлены высокие требования. У этих изделий существуют свои достоинства и недостатки.
Кованые створки на даче
Преимущества:
- Прочность, продолжительное время службы. Элементы ковки устойчиво переносят температурные колебания от −35 до +35 °C. Все конструкции кованых воротных изделий устойчивы к ультрафиолету, негативным атмосферным явлениям.
- Универсальность. Изготовленные с помощью ковки элементы идеально сочетаются с профлистом, камнем, деревом, а также любыми иными отделочными материалами.
- Установка автоматических систем. Конструкцию воротных створок можно оборудовать автоматикой, камерами видеонаблюдения.
- Оригинальность. Любая ручная работа – это эксклюзив. Заказывая изготовление кованых ворот и калитки у специалиста, можно быть уверенным, что других таких нет.
Кованые конструкции
Недостатки:
- Требуют периодического ухода. Железное ограждение необходимо регулярно обрабатывать защитными средствами от коррозии.
- Высокая цена. Это основной недостаток всех конструкций кованых воротных створок. Но во время расчета рентабельности нужно учесть продолжительное время эксплуатации (более 100 лет). На этом фоне стоимость себя оправдывает.
Створки с ковкой
Какой материал выбрать
Основными конструктивными элементами ворот являются створки и столбы. Учитывая вес конструкции, можно предложить такие материалы:
- Для столбов — труба профильная оцинкованная размером 100х80х6 мм. Лучше использовать бесшовную, но это редкий материал, можно применить и электросварную со стенкой не менее 2,5 миллиметра.
- Цемент, песок и гравий для бетонирования столбов, в том числе из расчёта заливки раствором внутренней полости трубы.
- Кирпич для облицовки столбов.
- Лист оцинкованный толщиной 0,5–0,7 миллиметров для изготовления наверший столбов.
- Профиль для сборки створных рам. Обычно для этого применяются трубы профильные размером 20х40х2,5 мм, уголок 45х45, трубы круглые диаметром от 40 миллиметров, предпочтительно бесшовные.
- Материалы для полотна ворот. Если предпочтена глухая конструкция, то полотно может быть выполнено из листовой холоднокатаной стали толщиной 1,2–2,0 мм. Такой материал отличается более высоким качеством поверхности. Для прозрачных конструкций используют заполнение прутками различных профилей и размеров, полосой для выполнения витых элементов.
- Кованые детали можно заказать для индивидуального изготовления по собственным эскизам и при монтаже створок приварить их к полотну.
При закупке металла следует обращать внимание на марку стали профилей и листов. Решающее значение имеет содержание углерода в металле, определяющее такое важнейшее качество для работы, как свариваемость
Рекомендуемые марки от ст.0 до ст.20. Эти показатели можно уточнить у продавца по сертификату качества на металл. Опытный домашний мастер может приблизительно установить пригодность металла для сварки простым напильником, проведя им по образцу.
Порядок расчёта потребности в материалах
Основанием для расчёта потребности в материалах является эскизный проект ворот.
Собственно, они состоят из двух одинаковых створок в зеркальном отражении. Ширина ворот на практике выбирается в размере 3,8–4,2 метра. То есть ширина одной створки составляет 2 метра. Если в качестве материала для каркаса выбрана труба 20х40 миллиметров, то на створку пойдёт 2х2 + 2х1,8 метра материала. С расчётом высоты створки в 1,8 м понадобится 7,6 м трубы. Кроме того, для усиления конструкции на створке нужно установить рёбра жёсткости, которые изготавливаются из того же материала. Они устанавливаются приблизительно в 40 сантиметрах от нижнего и от верхнего контура.
Дальнейшее усиление каркаса производится уголками из листовой стали толщиной 2 миллиметра. Размер уголка составляет приблизительно 15х15 миллиметров. На одну створку понадобится 8 таких деталей. Вес одной детали нужно умножить на их количество.
Очень важно при составлении проекта учитывать раскрой материала с минимальными отходами. Поэтому перед началом его разработки целесообразно выяснить, какой материал в размерах может предложить местный рынок, и использовать эту информацию
Таблица: вес погонного метра некоторых профильных труб по ГОСТ 8645–68, кг/метр
| Размеры труб | Толщина стенки | ||
| 2,2 | 2,5 | 2,8 | |
| 30х20 | 1,59 | 1,76 | 1,94 |
| 40х20 | 1,955 | 2,16 | 2,38 |
| 40х25 | 2,13 | 2,35 | 2,59 |
| 40х30 | 2,27 | 2,55 | 2,59 |
| 100х80 | 6,47 | 7,67 | 8,20 |
Приводим вес листового металла, который может понадобиться для изготовления ворот, кг/м2 (здесь первый показатель — толщина листа):
- 1,5 – 11,77;
- 2,0 – 15,70;
- 2,5 – 19,62;
- 3,0 – 23,55;
- 4,0 – 31,4.

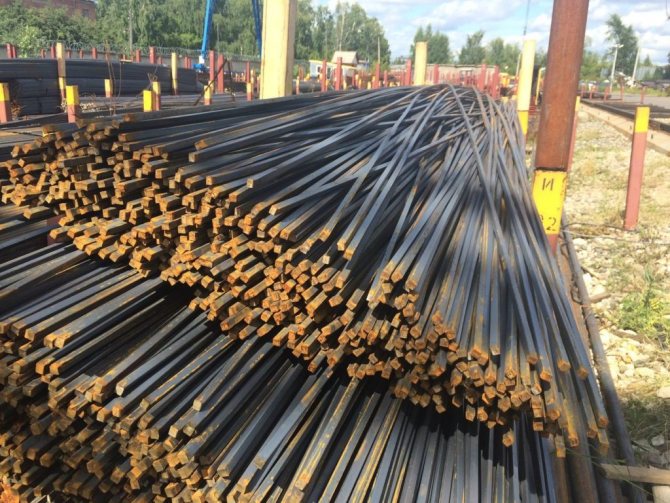

При изготовлении ворот могут применяться также различные прутки квадратного или круглого сечения, полосы и другие материалы.
Данные о весовых характеристиках любой металлопродукции можно найти в интернете. Пересчёт необходим, поскольку цены формируются по весовому параметру.
Конструкция полотна ворот зависит и от размеров металла, представленного на местном рынке. Так, промежуток между горизонтальными дополнительными рёбрами жёсткости по размеру должен быть приближен к размеру листа. А если это место перекрывается решёткой, то нижний и верхний просветы в сумме должны быть приближены к этому параметру.
Решётка выполняется из отрезков квадратного или круглого сортового металла размерами 12–16 миллиметров, располагаемых по вертикали. Расстояние между ними определяется проектировщиком и составляет 10–15 сантиметров. Расчёт производится следующим образом:
- Ширина проёма двухметровой створки составляет 2000 — 80 — 10 (размер профиля и ширина зазора между створками) и равен 1910 миллиметров.
- Полученный результат делим на 15 (количество проёмов между прутьями решётки) и получаем итог: 1910 : 15 = 127 мм.
- Число прутьев составит на единицу меньше, то есть 14 штук.
- Потребность в профиле составит 14 х L, где L — длина одного прутка.
Потребность в металле для витых или гнутых элементов определяется таким же образом в индивидуальном порядке.
Чертеж калитки
Обычно калитку на даче делают с открыванием дверного полотна конструкции внутрь. Это требуется в качестве безопасности эксплуатации: отступая назад при открывании полотна двери, есть высокий риск испачкать грязью обувь или случайно выйти на дорогу.
Чертеж изделия из профилированного листа
Если входная конструкция будет открываться наружу, петли двери придется крепить на улице, это значительно облегчит злоумышленникам проникновение на участок. Если изделие по каким-то причинам можно сделать только с открытием наружу, нужно устанавливать на дверь противовзломные калиточные петли.
Чертеж для сборки ворот и калитки из профлиста своими силами
Ширина калитки берется из расчета не более 800–1100 мм. Сужать до 650–750 мм нежелательно: через этот входной проем будут проходить в верхней одежде. Если полотно будет широким, незакрытая калитка от сильного ветра при ударе об забор может повредиться.
Эскиз составных элементов
Расчет высоты калитки выполняется с учетом размера ограждения, но вертикальный параметр не должен составлять больше 2 метров. Создавая чертеж, также в расчет следует взять снег и обледенение ограждения. Между дверями и трубой, где находятся петли, нужно оставить расстояние 5 мм, до уровня земли – 90 мм, по оставшимся сторонам – 3 мм.
Схема монтажа деревянных ворот и калитки
Чтобы не устанавливать лишний опорный столб между одной из створок ворот и калиткой, ставят общую трубу: с одной части опоры приваривают калиточные петли, со второй – воротные. Общий столб, как правило, металлический, противоположная опора может быть деревянной.
Пример кованой конструкции
Устанавливать столбы в виде залитой бетонным раствором трубы из асбестоцемента, как часто рекомендуют, нежелательно – опора получится хрупкой. Стойки ворот – это не сваи, на них воздействуют мгновенные динамические нагрузки. Без прочного основания опорные столбы, удерживающие конструкцию входной двери, быстро потрескаются.
Схема для формирования основных элементов своими руками
Дверные стойки чаще всего делаются в 1 кирпич. Для опоры ворот потребуется укладка в полтора кирпича, если створки до 1,5 м. Опоры с укладкой в 2 кирпича делаются, если ворота выше 1,5 м. Также при очень высоких строениях используется схема угловой порядовки трехрядной перевязки швов.
Но для такой работы потребуется большой опыт каменщика. Лучше для двери возвести столбы из кирпича, уложив их вокруг профильной трубы с помощью простой схемы кладки: ряды выкладываются по очереди с зеркальным отображением.
Схема для установки опорного столба своими руками
Виды воротных створок
Конструкции бывают подъемными, откатными, распашными. По способу открывания – вручную, автоматические. Также ограды делятся на следующие виды:
- открытые;
- закрытые;
- комбинированные.
Кованые элементы
Закрытые створки скрывают от посторонних взоров. Комбинированный вариант облагородит территорию участка.
Откатные кованые ворота
Это сооружение кованых воротных створок удобно в управлении. Характерная особенность конструкции – не занимает полезную площадь возле въезда. Не требуется ее освобождать, воротные створки не препятствуют передвижению автомобиля, могут быть любыми по длине.
Откатная кованая конструкция
Конструкция оборудована уловителями для остановки створки, заглушками, которые защищают ролики от попадания грязи. Механизм можно автоматизировать с помощью электропривода.
Виды распашных ворот
Использование распашных ворот с калиткой – распространенная практика обустройства входа при заборе из любого типа материалов, если его высота позволяет установить по-настоящему функциональные врата.
Фото распашных металлических ворот с калиткой можно найти на сайте любого производителя, работающего с металлом или другими заграждениями.
Обычная конструкция
В любом частном строении, загородном особняке или дачном поселке можно увидеть множество вариантов. И даже в глянцевых журналах по обустройству дома непременно размещают гламурные интерьеры, где присутствуют фото ворот распашных металлических с калиткой.
Только эти конструкции непременно массивные, кованые, оснащенные дополнительными приспособлениями и элементами декора, при взгляде на которые сразу с трудом представляется их цена.
У частного дома
Бюджетные варианты
Варианты попроще, увиденные по дороге домой или в дачном поселке, могут выглядеть следующим образом:
- ворота для дачи распашные – простой и демократичный вариант из дерева, профнастила, металлических труб или даже из профлиста на раме и простом земляном затворе;
- распашные гаражные ворота в частном секторе или гаражном кооперативе, состоящие из двух створок, которые открываются на 90 градусов (самый распространенный случай – ворота для гаража из металла, выкрашенные краской);
- гаражные ворота с калиткой обычно выходят во двор жилого строения. В данном случае она предусмотрена для использования капитального гаража как кладовой или складского помещения (таким образом обеспечивается удобство обитателей двора, которым не мешают распахнутые массивные створки);
- уличные врата с калиткой из профнастила – нередко просто усовершенствованный вариант старой конструкции, в которой был проделан дверной проем (это характерно при небольшой площади забора, оставшейся после раздела территории одного собственника на две самостоятельные);
- ворота противопожарные распашные оборудованы дополнительными противопожарными материалами и часто встречаются в домах, где недавно сменились собственники. Иногда их предпочитают изготавливать на заказ в строительной фирме в новостроях и коттеджных поселках;
- из профлиста обычно строится новый забор, в котором предусмотрены отдельные габариты для калитки и врат или совместной конструкции;
- на небольших предприятиях и складах, территория которых ограничена забором, тоже можно увидеть такой тип, но по прочности и размерам там уже устанавливаются ворота промышленные распашные;
- в деревянном штакетнике или дощатом заборе можно увидеть конструкции, профессионально изготовленные своими руками;
- изготовление распашных ворот в деревне нередко производится даже из плетеных створок, где материалом для изготовления служат ветки или камыш.
В деревне
