Кованые ворота — откатной вариант исполнения

Как ковать своими руками из сварных прутьев и других материалов, самодельные

Наличие у исполнителя определенных знаний позволяет реализовывать проекты своими руками, без обращения за помощью к специалистам. Новички, желающие приобрести необходимые навыки, имеют возможность получить их самостоятельно, изучить операции художественной ковки, приобрести теоретические знания

Для получения более наглядных навыков следует обратить внимание на мастер-классах по ковке

Обучение в заведениях по обучению кузнечному делу позволяет приобрести профессиональные навыки, позволяющие не только производить отдельные проекты для себя, но и работать кузнецом.

Кованая калитка с деревом с орнаментом в верхней части. Фото Оганисян Эдуард (Art-Fe — художественная ковка)

Пошаговые инструкции по производству калитки с ковкой своими руками представлены в отдельном разделе. В обзорах собраны полезные советы и рекомендации. Видео содержат все этапы реализации самодельных проектов:

подборка расходных материалов: профильных труб, прутков или готовых кованых элементов;

Справка. Покупка готовой продукции позволяет сэкономить время и получить качественные детали. Специалисты компаний, которые представлены в разделе «Где продают кованые элементы», предлагают широкий ассортимент продукции.

  • подготовка кузнечного оборудования и инструмента кузнеца;
  • изготовление составных деталей;
  • сборка;
  • покраска кованых изделий;
  • установка калитки.

Холодная ковка своими руками: преимущества метода

Самостоятельное выполнение кованых ворот позволяет значительно сэкономить финансы. Однако такой процесс требует специальных знаний и умений в этой области. Человеку, которому ранее не приходилось сталкиваться с ковкой, будет очень трудно освоить принципы процесса и воплотить их самостоятельно.

Чтобы сделать кованые фигуры самостоятельно необходимо приобрести необходимое оборудование

Для того чтобы провести холодное формирование ворот, необходимо изучить основные правила работы

Важно запомнить, что после сгибания металлические прутья приобретают повышенную жесткость. Поэтому исправить неправильный изгиб гораздо сложнее, чем сделать его заново. Для производства фигурных элементов требуется приобрести специальное оборудование, причем каждая деталь требует отдельного приспособления

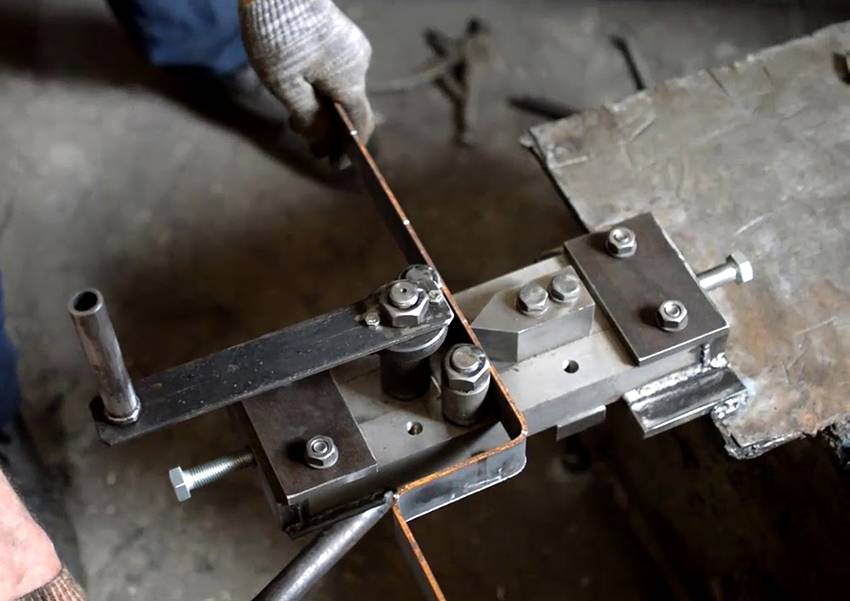

Формовка производится посредством таких устройств, как улитка, гнутик и т. п. Все работы выполняются в соответствии с проектом

Для производства фигурных элементов требуется приобрести специальное оборудование, причем каждая деталь требует отдельного приспособления. Формовка производится посредством таких устройств, как улитка, гнутик и т. п. Все работы выполняются в соответствии с проектом.

В проект будущей кованой конструкции входят также ребра жесткости, их расположение и дистанция между ними. На стадии организации плана следует определиться с вариантом фиксации изделий и местом, в котором будет находиться калитка. Составление схемы такой сложной конструкции рекомендуется доверить специалистам.

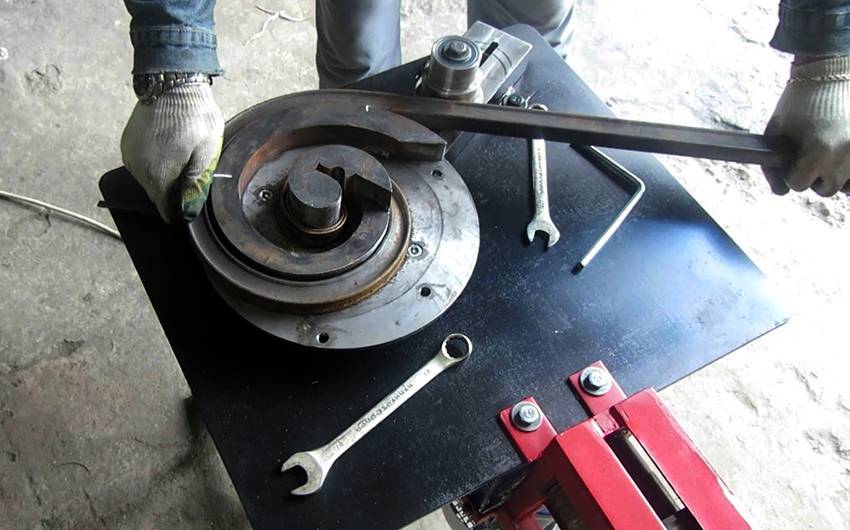

Для формирования завитков понадобится специальное устройство, которое называется улитка

Конструкции, выполненные собственноручно, безусловно, экономят деньги, однако на их производство требуется много времени и сил. Если вы решили самостоятельно изготовить такое изделие, то лучшим вариантом в этом случае будет комбинирование заводских деталей с элементами ворот своими руками. Фото, на которых изображены процессы выполнения отдельных составляющих для ограждения, помогут выполнить эту работу правильно.

Если вы не уверены в собственных силах, то не следует экспериментировать. Лучше всего в такой ситуации заказать кованые ворота. А сэкономить можно на их установке, выполнив все этапы монтажа самостоятельно.

Если сделать целиком ворота своими руками проблематично, то можно изготовить некоторые элементы

Горячая ковка своими руками: особенности метода

Горячая ковка имеет отличия от холодного метода. Для ее выполнения необходимо иметь профессиональное оборудование, которое стоит недешево. Таким образом, данный способ не является предпочтительным при самостоятельном производстве ворот. Однако для нагрева металлических прутьев можно воспользоваться другими приборами. Например, подходящим вариантом в этом случае будет сварочное оборудование. В любом случае все работы нужно выполнять по эскизу кованых ворот.

Дешевый способ разогреть до нужной температуры металлические прутки – газовая горелка (бытовая). Такой метод используется для прутьев, диаметр которых не превышает 14 мм. Более объемные изделия из металла требуют иного подхода. В домашних условиях в качестве наковальни для ковки металла используют рельс. Его необходимо перевернуть, так как нижняя площадка шире, а значит, на ней будет удобнее работать.

Для выполнения горячей ковки понадобятся профессиональные инструменты

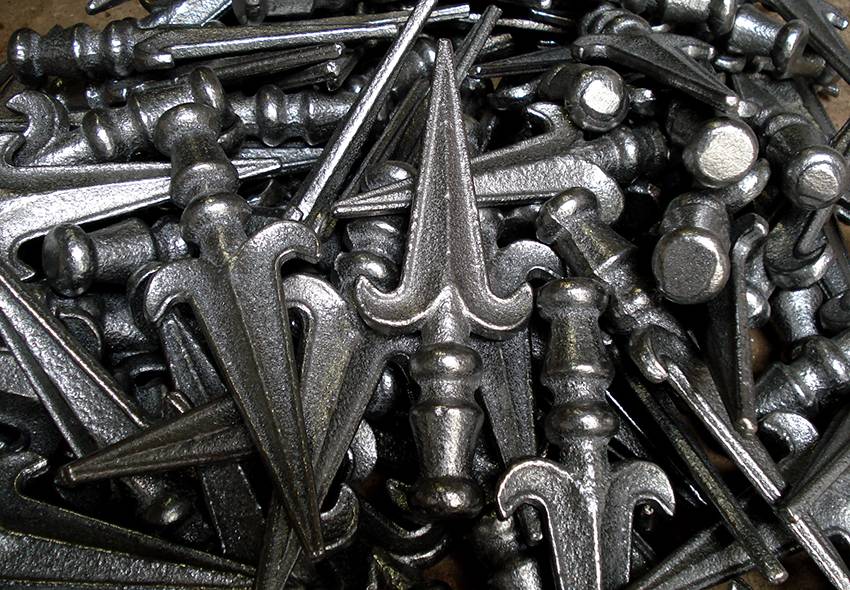

Для того чтобы добавить конструкции эстетики, можно приобрести декоративную фурнитуру. Многие производители выпускают отдельные элементы, которыми украшаются ограждения и ворота. Среди них можно выделить петли, запорные устройства, шпингалеты и фигурные изделия.

В зависимости от сложности работы на изготовление одной конструкции может уйти от одного дня до нескольких месяцев

Для самостоятельного изготовления ворот с нуля потребуется приобрести кое-какое оборудование. В домашних условиях более предпочтителен холодный метод ковки. Для горячего способа необходимо иметь горелку. Таким образом, при изготовлении своими руками ворот, содержащих элементы ковки, следует ориентироваться на личные возможности.

Об изяществе кованых ворот

Стремление людей к прекрасному отражается и в выборе внешнего облика своего дома. Ворота из металла ручной ковки имеют массу преимуществ, но в первую очередь, следует отметить их оригинальность и эксклюзивность.

Именно это качество кованых ворот делает их столь популярными и востребованными среди владельцев коттеджей, ведь они могут быть изготовлены, как по авторскому дизайнерскому эскизу, так и по личному проекту заказчика. При заказе работы у мастера, вы можете обсудить с ним любой размер и форму, украсив ворота разнообразными орнаментами и узорами.

Необычность в исполнении и тонкая рука мастера по металлу еще никого не оставляли равнодушным — ваши гости будут тоже под впечатлением

Стоит ли говорить, что коттеджи, окруженные такими воротами, всегда приковывают на себя внимание, и выгодно отличаются от домов соседей, окруженных обычными, глухими заборами из профнастила или кирпича

Изящные кованые ворота, перила и входные двери под старину, которым в последние годы все чаще начинают отдавать предпочтение владельцы загородной недвижимости, — это лучший способ украсить периметр участка и одновременно обеспечить его надежную защиту.

Причем они не обязательно должны сочетаться с кружевным кованым забором. Уникальность ворот из кованого железа заключается в том, что их возможно сочетать с любыми типами отделки стен: с деревом, кирпичом, камнем и другими строительными материалами.

Дополнительный «плюс» такого решения заключается в том, что кованые конструкции не нуждаются в особом уходе, сохраняя на долгие годы, а то и десятилетия свой яркий первозданный вид, а их прочность не вызывает сомнений.

Поэтому если вы хотите, чтобы вашим домом восхищались, рекомендуется остановить свой выбор на элегантных кованых воротах. Они могут стать не только лучшим украшением вашего дома с участком, но и идеальным «защитником» от посторонних лиц.

Плюсы и минусы

Откатные ворота кованые обладают следующими преимуществами:

  • Художественная ковка делает внешний вид ворот неповторимым и индивидуальным. Такая конструкция удачно впишется в дизайн любого участка.
  • Защитная функция сооружения находится вне конкуренции.
  • Конструкции присущи надежность, жесткость, устойчивость к высоким нагрузкам, антивандальные свойства.
  • Для изготовления ворот можно применять любые листовые материалы, а также можно оставить ворота без зашивки непрозрачным материалом.
  • Раздвижной тип ворот можно установить в проеме любой ширины.
  • Наличие электропривода позволяет удобно и легко управлять движением тяжелой створки.
  • Откатная створка занимает минимум полезной площади на участке, ничему не препятствует.
  • Длительный срок службы.

Недостатки конструкции:

  • Достаточно высокая стоимость изготовления.
  • Большой вес.
  • Возле забора, где будет двигаться створка, не должно быть никаких растений или мешающих предметов.
  • Длина забора должна позволять створке свободно отодвигаться. То есть, нельзя устанавливать такую конструкцию на слишком узком промежутке забора.

Перечень инструмента

В мастерской для холодной ковки изделий должны иметься:

“Болгарка”, которой будет разрезаться металл на нужные отрезки. В комплекте к ней должны иметься диски для шлифовки и чистки от ржавчины изделия перед покраской. Сварить калитку из профильной трубы своими руками? Для таких работ лучше, применять маломощный инструмент, подойдет мощность 600-800 ватт.

Обработка болгаркой, в нашем случае, очень точная работа и имеет большое значение, насколько удобно машинка будет находиться в руке, и как делать ею аккуратные срезы.

Аппарат для сварки, без которого весь процесс создания узора не состоится. Все, элементы, сделанные вами на других приспособлениях, вы будете соединять в единое целое, скреплять сваркой. Именно мастерская сварка и решает, как аккуратно будет выглядеть ваше изделие.

Сварочные аппараты бывают бытовые и профессиональные. Для сборки узора подходят оба. При неимении навыков пользования электродуговой сваркой возьмите несколько уроков у профессионального сварщика, и у вас все получится. Кованая калитка с ажурным рисунком является декоративным изделием, поэтому элементы в ажуре должны иметь безупречный вид, включая и сварочные швы.

Перед тем, как приступить к сборке калитки, нелишним будет потренироваться.

Мобильный сварочный аппарат

Художественные элементы холодной ковки изготавливаются на специальных приспособлениях. Для спирального гнутья используются устройства, которые называю “улиткой”. Для перечного и продольного скручивания применяют “торсионы”.

С помощью других приспособлений из полосы металла, квадрата или прута скручивать спирали разных форм и размеров. Набором устройств, изображенных ниже, фактически изготавливают разнообразные узоры и рюши. Приспособления выпускаются промышленностью или делаются своими руками, но занимаясь холодной ковкой без них не обойтись.

Приспособления для продольного и поперечного скручивания

Пульверизатор и компрессор понадобятся для нанесения грунтовки и окраски уже готовой калитки. Конечно, есть возможность обойтись и без них, применив обычные кисточки или валики, но в этом случае не обойтись без потеков и разводов. Кроме того, большое количество неровных элементов, тщательно прокрасить кисточкой будет чрезвычайно трудно и долго.

Приступая к окрашиванию краскопультом, необходимо проверить вязкость краски и отрегулировать сопло у пистолета-распылителя. Для пробы распыляют краску на большой лист бумаги. Калитка из профильной трубы своими руками чертежи? При этом старайтесь соблюдать предписанное инструкцией расстояние от сопла до окрашиваемой поверхности.

Это требуется для того, чтобы распределение краски было оптимальными, и она легла на изделие ровным слоем.

Краскопульт Status SP500 Также понадобятся бытовые инструменты:

  • Тиски при работе с металлом не будут не лишними, они пригодятся для окончательной подгонки деталей.
  • Инструменты, которые пригодятся всегда. Это такие необходимые вещи как рулетка, молотки разные, пассатижи и напильники.

Что лучше: железо, медь, нержавеющая сталь, бронза или латунь?

Почти все виды металлов поддаются ковке. Чаще всего в кованых изделиях используют железо.

Главный недостаток кованного железа — оно со временем ржавеет. При чем процесс его окисления происходит быстрее снаружи, чем внутри. А ржавость проявляется быстрее во влажном климате.

Для того, чтобы продлить срок службы железных изделий их обычно полируют, а внутрь наносят герметик (со специальным лаком или из воска пчел). Немногие знают, что традиционный темно-черный цвет изделия из железа получают именно за счет покрытия пчелиным воском при раскалении. Бывает железо с синевой — это значит, что в его покрытии использовали льняное масло.

Изделия из меди более стойки к коррозии, однако у них другая отличительная черта. По прошествии нескольких месяцев медь может поменять свой цвет на коричневый или черный, а через несколько лет — получить более зеленый оттенок. Если заказчику нужен традиционный красноватый медный цвет, то этого можно достичь путем полировки и специального покрытия. Хотя оно, конечно, не вечное, и через несколько лет медная ковка может снова поменять свой оттенок.

Вот почему медь, как и латунь — это чаще всего вспомогательные элементы изделия. Они редко используются сами по себе, обычно их применяют для придания уникальности рисунку — из них можно выполнить например орнамент или листья.

Бронза — самый любимый и ценный материал среди кузнецов. Бронзовая ковка сразу видна за счет своей неповторимой зеленоватой патины, которую мы все привыкли видеть на многих памятниках.

Бронза очень долговечна, почти не боится осадков и ветра. Из нее можно сделать практически любый рисунок. Однако, это материал стоит очень дорого. К тому же, далеко не все мастера умеют с ним работать.

Среди многих мастеров, в последние годы, вошло в моду делать художественные элементы из нержавеющей стали. В отличие от железа она не боится коррозии, а также обладает характерным блестящим, полированным внешним видом. Вот почему такие изделия идеально подходят под современный интерьер и архитектуру, чаще всего в стиле хай-тек.

В отличие от всех вышеописанных типов металлов, ковка из «нержавейки» — самая неприхотливая в уходе и не меняет с годами свой цвет и внешний вид.

Описание процедуры монтажа

Общая схема монтажа довольно проста и проходит в несколько этапов. Так как ворота – это не только одна створка, этапы установки таковы.

  1. Подготовка опорных столбов.
  2. Заливка фундамента.
  3. Проведение электропроводки в случае установки автоматики.
  4. Изготовление самих ворот.
  5. Установка.

Большинство этапов установки кованых ворот сдвижного типа имеют свои особенности.

Идеальный вариант опор – камень или кирпич.
Фундамент готовится для основания и заливается только с одной стороны (отката) для опорной балки.
Важно, чтобы электропроводка была сделана как можно более качественно.
Изготовление створки – наиболее ответственный момент. Покраска осуществляется до монтажа, однако, после полного завершения процесса – прикрепления кованых элементов или полотна к раме каркаса.
Далее правильно и точно устанавливаются роликовые каретки

Они должны быть очень надежными, так как вес створки с коваными металлическими элементами выше, чем у других материалов.
Затем проводится собственно установка створки и все завершающие этапы – концевой ролик, верхние и нижние уловители и так далее.

Изготовление и воротных створок

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м

Кроме того, важно помнить, что между створками должен быть зазор в 1 см. Изготовление воротных створок предполагает выполнение следующих работ:

Изготовление воротных створок предполагает выполнение следующих работ:

  1. Изготавливается каркас:
    • 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
    • 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
    • 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
    • 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
  2. Стыки каркаса свариваются при помощи сплошного шва.
  3. После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
  4. Далее каркас усиливается:
    • 1) берется профильная труба 20х30;
    • 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
    • 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
    • 4) вырезанные элементы приваривают к каркасу.
  5. Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.

Основные стили кованых ворот

Парадный вход в прямом смысле этого слова обеспечат кованые ворота в стиле барокко или ренессанс. Они придадут торжественности любой усадьбе. Чаще всего такие кованные элементы декора, как беседки, качели, лавочки, и, конечно, ворота, выполняются в большим количеством дополнительных элементов, чаще всего спиралей и завитков.

Более современные модели в стиле модерн предполагает использование очень простых, часто не пересекающихся линий. Такой стиль прост и воздушен.

В кованых воротах, выполненных в стиле минимализма, обычно нет ничего лишнего. Это ровные линии, оформление пронизанное аскетизмом.

Строгой геометричностью, фансасмагоризмом отличаются кованые изделия в стиле ар-деко. Чаще всего таким орнаментом оформляются входные группы в квартиры. Такие конструкции чаще других варятся методом холодной сварки.

Почему кованый металл никогда не выйдет из моды?

Традиционная техника ковки металла, когда кузнец придавал ему форму молотом и наковальней, появилась еще тысячи лет назад. Без этих знаний кузнечного дела, человечество осталось бы в каменном веке. Без мастерства кузнецов не было бы ни ножей, ни современных инструментов, не было бы машин, поездов, никакого промышленного производства.

Несмотря на чисто практический аспект кузнечного дела (обработка стали для промышленных нужд), многие мастера также применяли и совершенствовали свои навыки и в плане художественной ковки. И хотя с тех пор прошли сотни лет, мы можем наблюдать и сегодня как многие города, замки и соборы Европы, резиденции в других точках земного шара украшены великолепными орнаментами и узорами, являющимися настоящими произведениями искусства, выполненными из обычного металла.

Конечно за это время многое изменилось. Сегодня практически все виды ковки металла производится машинами. Кузнецам больше не нужно выковывать рельсы, мечи и подковы. С развитием роботов в производстве и улучшением их точности работ, искусство традиционного кузнечного дела стало невостребованным и осталось уделом немногих мастеров, секретные техники которых передавались из поколение в поколение.

Однако ввиду развития рынка частного домостроения, художественная ручная ковка получила «новую жизнь» и стала снова востребованной. Все больше людей предпочитают использовать в экстерьере своих домов и участков красивые и элегантные кованые изделия и готовы за это платить большие деньги.

Сборка кованых ворот и калитки

При наличии времени и желания можно попробовать свои силы в ковке и создать элементы кованых ворот своими руками. Чаще используются готовые фрагменты и узоры холодной ковки.

Изготовление створки

Как только материалы подготовлены, приступают к изготовлению жёсткого каркаса створок. В первую очередь производят сварку каркаса из профилированной трубы. Для односторонней обшивки каркаса металлическим листом лучше использовать более толстую профтрубу. Предварительную сварку производят точечно, во избежание перекрута.

Важно своевременно проверять соответствие параметров каркаса, обозначенных в чертеже. С помощью инвертора проваривают швы. Далее приваривают ручки и зачищают их угловой шлифовальной машиной

Далее приваривают ручки и зачищают их угловой шлифовальной машиной

С помощью инвертора проваривают швы. Далее приваривают ручки и зачищают их угловой шлифовальной машиной.

Затем все металлические элементы обрабатывают антикоррозийным покрытием. Белый налёт, появляющийся после обработки, снимают ветошью. Далее очищенные и обработанные створки красят в нужный цвет

Окрашивание металла несёт в себе не только функцию декора, но и, что не менее важно, защищает от вредного воздействия внешних факторов

Монтаж кованых ворот и калитки

Особое внимание следует уделить качеству готовой кованой конструкции. Декор с элементами ковки второстепенен. Следует иметь в виду, что кованые конструкции наиболее тяжёлый вариант ворот

Следует иметь в виду, что кованые конструкции наиболее тяжёлый вариант ворот

Для укрепления фурнитуры важно ответственно подойти к выбору каркаса, опорных столбов и петель, ориентируясь на общий вес готового изделия

Въездную калитку можно сделать с помощью холодной ковки. Для этого используют определённые инструменты: станок для гибки профиля, тиски, лекальные тисы.

Виды кованых откатных ворот

Откатные кованые металлические ворота различаются по типу откатного механизма:

  1. Внизу рамы расположена опорная балка, по которой движется створка. Балка выдерживает большой вес, не зависит от погодных условий и не ограничивает высоту транспортного средства. Это наиболее популярный вид откатных ворот.

  2. По земле проходит монорельс, по которому на роликах перемещается створка. Не ограничивает вес створки, но зависит от погоды. Внутрь монорельса попадают мусор или снег, затрудняя перемещение створки.

  3. Опорная балка проходит сверху ворот. На нее подвешивается створка. Применяется для легких конструкций, но ограничивает габариты проезжающего транспорта. Применяется крайне редко.

Калитки своими руками?

Уже давно прошли времена, когда практически каждый знал как и умел держать в руках тяжелый молот. Благодаря современным технологиям появилась возможность производства кованых элементов для калиток без специального оборудования и знаний.

Для производства кованой калитки своими руками вам понадобится небольшая комната, где можно будет приступать к работе, наковальня, машинка для шлифовки, тиски, болгарка, а также сварочный аппарат, станки для холодной ковки.

Первоначально нужно определиться с дизайном будущей калитки и нарисовать эскиз либо чертеж. Постарайтесь с максимальной точностью передать все детали. Не забывайте про соблюдении масштабирования.

После этого можно при помощи болгарки вырезать необходимые детали. Раму нужно собрать на сварочном столе либо на полу, если такого стола у вас нет. Самое главное – не забывайте смотреть на эскизы кованых калиток, чтобы не ошибиться с размерами, рисунком и пропорциями.

Для ковки – нагрейте болванку примерно до 300 градусов и разогрейте до максимальной температуры. Вытащите из печи. При помощи ударов молотка – уплотните болванку. Во время обжимки удаляется окалина, которая появляется при нагреве.

Калитка –это несколько элементов – каркас, навес, рисунок, опора и замки. Опора – это металлические элементы, которые нужны для того, чтобы закрепить калитку. Основной конструкцией – это каркас. Все навесы – это связующие элементы. При помощи кованых деталей вы можете украсить свое изделие.

Чтобы сделать небольшие завитки – необходимо немного крутить заготовки. Самое главное соблюдать симметричность завитков с двух сторон.

Сделав все необходимые процедуры с ковкой, можно будет приступить к покраске изделий. Отнеситесь к этому с большой ответственностью. Непосредственно перед нанесением краски на ограду необходимо протереть калитку от осевшей на нее пыли. Обязательно обезжирьте все элементы. Нанесите хороший слой грунтовки.

Для того, чтобы покрасить изделие, используйте качественную краску для металла. Несмотря на то, что такие краски стоят дороже, будьте уверены – их срок эксплуатации окупит все вложенные в краску средства.

Не забывайте про места крепления хомутов и завитушек – такие места лучше «залить» краской. Если вы хотите, чтобы ваша калитка выглядела состаренной, можете нанести поверх краски патину. Такое изделие выглядит гораздо эффектнее. Патину наносите полусухую, небольшим слоем при помощи широкой кисти.

Калитку можно навешивать практически в самом конце. Для этого необходимо воспользоваться точечными навесами. Один из таких навесов должен быть оборудован штырем, другой – пазом. Сегмент со штырем соединяйте сваркой с вертикальным профилем основы.

Элемент с пазом нужно будет соединить с установочной частью калитки. Не забывайте, что все швы, которые появляются после использования сварки, нужно обязательно зачищать.

Если вам все эти процессы кажутся достаточно длительными и трудоемкими – вы можете воспользоваться более легким вариантом – приобретите все детали в магазине. Таким образом, все кованые элементы (завитушки или узоры) можно приобрести заранее. Далее их нужно будет прикрепить на каркас уже готовой калитки. Разложите все детали в нужном вам рисунке. Следите за симметричностью.

Подготовка к работе

Изготавливаются кованые ворота за 7 этапов:

  • создание чертежа конструкции;
  • выбор и покупка материала, инструментария;
  • установка столбов для опоры сооружения;
  • создание каркаса 2 створок;
  • изготовление декоративных кованых элементов;
  • сварка художественных элементов и украшений;
  • покраска ворот.

Чертеж

Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.

На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.

пример чертежа для кованых ворот

Инструменты

Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.

Для задумки нужны следующие инструменты:

  • сварочное оборудование для сварки деталей;
  • горн и наковальня;
  • молоты разного размера;
  • клещи;
  • станок;
  • прошивни;
  • понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
  • тиски;
  • лекальные тиски;
  • электроды в наборе;
  • шлифующая машинка для работы по металлу.

Материалы

Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.

Что понадобится:

  • стальные листы для сплошного заполнения створок толщиной 1 мм;
  • сталь листовая для ковки остроконечных пик;
  • кирпичи;
  • столбы;
  • раствор для установки столбов;
  • трубы профильные для создания каркаса сооружения и пик (5 мм);
  • четырехгранные элементы для создания острия пик.

Изготовление створки

  • Создается чертеж будущей конструкции. Если калитка не изготавливается как отдельный элемент, то ее включают в конструкцию откатной створки.
  • Из профильной трубы сечением 40 х 60 мм сваривается каркас створки по нужным размерам. Жесткость каркаса обеспечивают перемычки из трубы такого же сечения или немного меньшего.
  • Проверяются диагонали створки. Если размеры соблюдены точно, каркас окончательно обваривается и зачищается.
  • На каркасе раскладываются элементы ковки (пруты и фигурки). После того, как будет окончательно сформирован рисунок, все элементы привариваются к раме.

  • При желании выполняется покраска створки.

Монтаж фундамента

Если откатные кованые ворота перемещаются по нижней консоли, предварительно требуется залить фундамент под металлическую закладную. В качестве закладной используется швеллер высотой 20 см. Именно на этой закладной крепятся ролики, по которым перемещается вся откатная конструкция. Фундамент изготавливается в следующей последовательности:

  • Определяется, в какую сторону будет откатываться створка.
  • Измеряют расстояние между воротными столбами. От этого расстояния будет зависеть длина закладной. Она равна половине расстояния между столбами. Длина фундамента должна быть чуть больше длины закладной.
  • Прокапывают траншею под фундамент. Ширина — 40 см. Глубина выбирается в зависимости от региона. Она должна быть больше глубины промерзания грунта.
  • Из толстой арматуры изготавливается силовой каркас, который располагается чуть ниже верха траншеи. К каркасу приваривается швеллер, верх которого должен располагаться на уровне дорожного покрытия.
  • Каркас с закладной устанавливается в траншею и заливается бетонным раствором.
  • Готовый фундамент выдерживается 4 недели для его окончательного застывания.

Виды кованых ворот: описание конструкции, фото и эскизные картинки

Новичку кажется, что все кованные ворота примерно одинаковые. Однако, это далеко не так.

Рассмотрим варианты калиток разных типов:

  1. Простая конструкция без дополнительных вставок и элементов. Обычно это прямые или слегка изогнутые линии, не закрывающие пространство за калиткой.
  2. Полностью скрытая калитка. Обычно в такие конструкции вставляется металлический шит.
  3. Калитка из дерева. С кованным наполнением. В Этом случае, основным материалом выступает дерево, а металл, только армирует ворота, либо является декоративным элементом дизайна.
  4. Ограждения комбинированного типа. Здесь в равных пропорциях используются два разных материала. Обычно это полипропилен, или дерево, а также, металл. Причем, последний может использоваться только как украшение, по периметру.

Чем зашить створки

Чтобы ворота не только радовали глаз, но и выполняли свою основную защитную функцию, их обшивают полотном из непрозрачных материалов. Наиболее удачные комбинации встречаются из ковки с поликарбонатом, профлистом или деревом.

Поликарбонат

Поликарбонат бывает сотовый и монолитный. Для обшивки подходит сотовый материал. Листы лёгкие по весу, их легко транспортировать. Поликарбонат хорошо гнётся, прост в использовании. У него довольно широкая цветовая палитра с разным уровнем прозрачности.

Профлист

Профлист очень часто используется в облицовке калиток и ворот. Прост в монтаже, а также износоустойчив. Имеет большой выбор цветов.

Дерево

Пожалуй, лучше всего кованые элементы смотрятся с деревом. Плюс, этот материал экологичен. Однако дерево подвержено воздействию влаги и порче насекомыми, поэтому нуждается в особом уходе и обработке специальными защитными средствами.

Металлические откатные ворота из профнастила с калиткой внутри

Металлические откатные ворота с калиткой внутри, фото вариантов исполнения которых представлены ниже, значительно дешевле своего аналога, описанного выше но, тем не менее, также являются хорошим способом защитить ваш участок.

Такие откатные ворота, пожалуй, пользуются самой большей популярностью благодаря простоте монтажа. Их схема установки легка и с ней справится даже тот, кто обладает начальными знаниями в плане монтажа металлических ограждений.

Обычно такие ворота ставят на винтовых сваях. Преимущество винтовых свай в том, что нет необходимости проводить земельные работы и разводить грязь по всему участку. Плюс установка винтовых свай занимает около 1-2-ух дней.

Ещё несомненный плюс металлических откатных ворот из профнастила в том, что их можно комбинировать с коваными элементами. В эти ворота также легко врезать калитку. Будет и не дорого и очень стильно выглядеть!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
