Как устроена конструкция секционных ворот?

Управление

Управлять секционными воротами можно как вручную, так и в полном автоматическом режиме.

Ручное управление. Основой конструкции такого типа ворот является специальный пружинный механизм. Установка ручного управления подразумевает установку ручки с обеих сторон полотна ворот. Чтобы поднимать ворота при открытии, придется прилагать усилия, потому что вес таких ворот не слишком легкий.
Автоматическое управление. Секционные автоматические ворота подразумевают открытие и закрытие при помощи специального пульта управления. Также такой тип ворот может регулироваться при помощи обычного мобильного телефона.

DoorHan (ДорХан)

Огромный отечественный производственный холдинг ведет свою историю еще с конца девяностых годов прошлого века. За это время продукция ДорХан завоевала популярность не только в России, но также в странах СНГ и Европе.

Небольшое видео о, одной из серий ворот данного производителя:

На данный момент промышленные секционные ворота выпускаются в двух сериях – ISD01 и ISD02.

Конструкция

Обе серии имеют схожую конструкцию. Вот ее основные элементы:

вертикальные направляющие с угловыми стойками;
октагональный вал;
защитное устройство, предупреждающее разрыв пружины;
выносные кронштейны для вала;
барабан;
уплотнители – верхние и боковые;
верхняя и боковые опоры;
собственно полотно ворот;
элемент, защищающий от разрыва трос;
верхний, нижний и боковые профили;
амортизатор (пружинного типа);
концевой адаптер;
звездочка для вала;
устройство, которое обеспечивает натяжение цепи в двойном вале;
торсионный механизм;
ручка.

Что такое докшелтеры и доклевеллеры, их конструктивные особенности и преимущества.

Решили приобрести строительный тент — подскажем, как разобраться с ассортиментом.

А тут: http://tech-gate.ru/drugaya-produkciya/tenty/kakie-segodnya-mozhno-kupit-tkani.html — узнайте, какую лучше всего купить ткань для самостоятельного его изготовления.

Серия ISD01

Продукция этой серии была разработана для крупных объектов, где необходимо перекрывать большие объемы проемов.

Кроме того, что ворота сконструированы таким образом, что позволяют очень интенсивную работу, они также обеспечивают прекрасную термоизоляцию

Это важно для отапливаемых промышленных помещений или таких, в которых необходимо поддерживать постоянный температурный режим, например, на складах

В этих конструкциях используются усиленные комплектующие, которые обеспечивают надежность и длительный срок использования без ремонта.

Кроме того, конструкторы установили в них многоуровневую систему безопасности, которая защищает тросы и пружины от разрывов. Это не позволяет произвольное падение, тем самым увеличивая безопасность.

Именно эта серия имеет наибольшие размеры готовых конструкций. Высота от 2 до 8 м, а ширина от 2 до 7. Вот несколько возможных вариантов с примерами стоимости.

Минимальный размер 2000 мм высоты на 2000 мм ширины. Стоимость такой автоматической конструкции, если учесть отсутствие дополнительных аксессуаров (например, калитки), стандартный цвет и комплектацию около 41–42 тысяч рублей.
Эта сумма не включает доставку и монтаж. Стоимость монтажа варьируется для таких размеров в пределах 10 тысяч рублей.
Если увеличить размер до 5000 мм высоты и 5000 мм ширины, автоматически возрастает стоимость. Без монтажа и в стандартной комплектации она будет составлять около 160 тысяч рублей. Еще около 10–15 тысяч нужно будет отдать за установку.

Серия ISD02

Отличие этой серии в том, что ворота хоть и являются промышленными, в то же время они предназначены для установки на объекты с необходимостью панорамного осмотра, например, в автосалонах.

Здесь вместо обычных панелей используются прозрачные, изготовленные из очень прочного оргстекла или ударостойкого поликарбоната.

Особенности конструкции и материалов исключают возможность образования на «окнах» конденсата, причем в практически любых условиях. Также заказчик имеет возможность комбинировать обычные «глухие» панели с панорамными.

Полотно ворот не теряет от этого своих свойств, зато помещение получает улучшенную термо- и звукоизоляцию.

Стоимость ворот этой серии немного больше, чем у ISD01 – в среднем на 10–15%. Это обусловлено различным количеством панорамных панелей.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Автоматика для секционных ворот

Удобнее всего открывать секционные ворота удаленно, особенно в ненастную погоду, например, во время проливного дождя. На данный момент существует несколько вариантов автоматизации ворот.

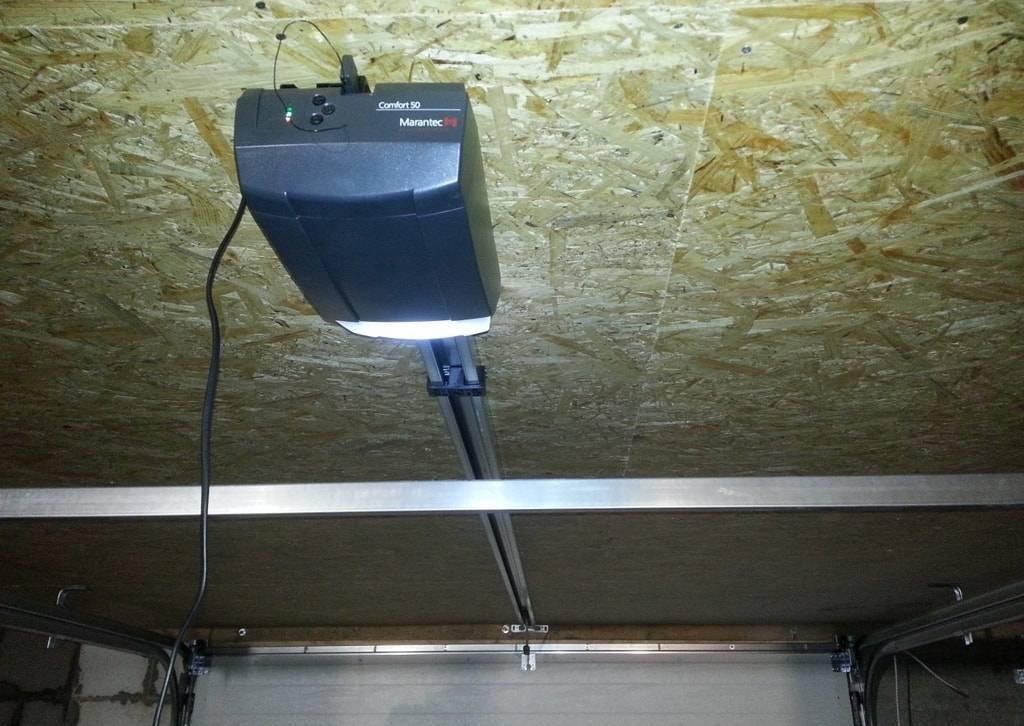

Первый вариант: установка мотора на потолок

Данный мотор имеет соединение с механизмом открывания ворот с помощью цепей. Такие приводы устанавливаются только при стандартном или пониженном расположении ворот. Такой механизм значительно дешевле остальных. такая стоимость получатся от того что привод используется самый простой, и большой мощности ему не требуется.

Второй вариант — осевой привод

Данный привод устанавливается над верхней осью, такой привод более мощный и дорогой.

Используется осевой привод в случае если достаточно места над проемом, и только при вертикальном или стандартном подъеме ворот

Можно обратить внимание, что стандартные виды подъема ворот подходят только для стандартных или средних видов ворот. При других случаях, механизмы и приводы определяются в индивидуальном порядке. Открытие ворот в автоматическом режиме может происходить с использованием различных устройств:

Открытие ворот в автоматическом режиме может происходить с использованием различных устройств:

С помощью пульта установленного на внутренней стене гаража. Данный вид автоматизации очень прост в реализации, с помощью обычных проводов и клавиши выводится провод на клавишу, с помощью которой и будет подаваться сигнал на открытие или закрытие ворот. В этом случае придется выходить из машины для открытия ворот.

С помощью пульта или брелка. В таком варианте на привод устанавливается приемник сигнала, брелок выступает передатчиком сигнала

При выборе такого варианта нужно обратить внимание на диапазон используемых радиоволн, чтобы они не конфликтовали с уже имеющимися у вас радиоприборами. С помощью компьютера или смартфона

В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона

С помощью компьютера или смартфона. В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона

Больше всего распространены брелки. Они достаточно дешевы, и позволяют иметь свободный доступ к механизму.

Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

высота проема;
ширина проема;
высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
расстояние, на которое проем удалён от боковой стены;
глубина гаража.

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

брус направляющих рельсов горизонтальный;
рельс направляющий;
брус коробки ворот горизонтальный;
стойка коробки вертикальная;
рама створки ворот;
кронштейн для крепления пружины;
уголок шарнира;
пружина;
рычаг механизма подъема;
кронштейн рычага.

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки, которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны — при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм

Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки

Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм

Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение

Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.

Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.

Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.

Ремонтные работы

Если вы правильно выполните монтаж и правильно будете эксплуатировать такие двери, то выполнять их ремонт в скором времени вам не придется. Но от повреждений никто не застрахован, и ремонт такой конструкции может понадобиться в следующих случаях:

механическое повреждение;
износ пружин и роликов;
выход из строя привода.

Ремонт таких элементов, как элетропривод или обрыв троса, лучше доверить специалистам. Ремонт фурнитуры можно выполнить и своими руками, особенно если вы проводили монтаж самостоятельно.

Чтобы избежать поломок, надо аккуратно пользоваться данной конструкцией и своевременно проводить профилактические мероприятия.

Смотрите нашу видео-подборку про подъемные ворота:

Секционные ворота в Джи Эс Автоматик

Почему стоит покупать секционные ворота в Джи Эс Автоматик?

Стоимость. Благодаря оптовым скидкам, которые получаем мы, конечная цена ворот намного ниже, чем у других производителей.
Опыт. Имея колоссальный опыт работы в производстве ворот, мы гарантируем их высокое и безупречное качество.
Индивидуальный подход. Мы готовы выполнить не только стандартные заказы, но и взяться за самые сложные варианты ворот или другие предложения.

В Джи Эс Автоматик предлагают самую практичную конфигурацию, наиболее оптимальную для ваших условий модель и эффективного производителя. Ассортимент ворот исчисляется десятками разновидностей и типов.

Чтобы рассчитать точную цену отдельной модели, придется потратить всего 3-5 минут, а оставленная на электронной почте заявка будет обработана в течение 1 дня, с последующим ответом на нее.

Основная сфера деятельности Джи Эс Автоматик – перегрузочное оборудование в Москве. Компания занимается изготовлением и продажей оборудования по доступным ценам и исправляеет любые ошибки до окончательной продажи и установки изделия.

Установщики ворот – это специализированные бригады, имеющие более 3 лет опыта в этой сфере. Их работа эффективна и успешна. После монтажа не требуется что-то доделывать или исправлять. А один год гарантии является лучшим показателем качества нашей продукции.

Джи Эс Автоматик снабжает секционными воротами не только Московский регион и Россию, но и страны ближнего зарубежья.

Проектирование и расчет стройматериала

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие

Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Этап 1. Подготовка оборудования

Инструменты До того как приступить к работе, следует подготовить все необходимые инструменты.

Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
Электродрель для крепления отдельных элементов на высоте.
Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Способы запирания секционных ворот

Можно использовать несколько способов запирания секционных дверей. Самый распространенный – при помощи пружинных задвижек, которые устанавливаются на внутренней части ворот или стены. Использование возможно, когда имеется другой вход в помещение. Данный способ используется по умолчанию на большинстве конструкций. По просьбе заказчика возможна установка и других механизмов для запирания.

Также помещение гаража может запираться при помощи ригельного замка. К конструкции замка должна включаться рука посередине дверей, при повороте которой пазы будут выходить из замков, позволяя открыть дверь. При использовании приводов механического поднятия может использоваться автоблокировка в опущенном положении.

Инструменты и материалы

Два профессиональных монтажника устанавливают секционные ворота в среднем за 4 часа. Если ради экономии решено сделать монтаж самостоятельно, рекомендуется купить весь комплект с направляющими, секциями, подъемным механизмом и крепёжом. Детали б/у уже выработали часть ресурса, поэтому раньше других выйдут из строя.

Инструменты для работы с материалами.

Обязательные инструменты, необходимые для самостоятельной установки подъёмных ворот:

Перфоратор;
Шуруповёрт;
Строительная рулетка;
Строительный уровень длиной не менее метра;
Свёрла;
Гаечные ключи;
Молоток;
Отвёртки.

Если будет нужна подгонка под размер, понадобится ножовка или болгарка

Важно предусмотреть мелочи, вроде строительного карандаша, прокладок для выравнивания, воротков для натяжения пружины. Для работы с электроинструментом приготовить удлинитель

На финальном этапе монтаж без помощника опасен. В процессе испытаний подъёмного механизма все секции могут рухнуть.

Перед креплением направляющих к стене надо выровнять все поверхности в одной плоскости. Для этого понадобятся штукатурная смесь, приспособления и инструменты штукатура.

Преимущества и недостатки подъемно секционных ворот

Преимуществ, которыми обладают секционные ворота не так уж и много, но их вполне достаточно для того, чтобы отдать предпочтение именно им, а не классическим распашным воротам. В частности, среди достоинств подобных изделий можно выделить четыре основных положительных момента:

Ворота секционной конструкции занимают минимум полезного пространства как внутри, так и снаружи помещения – как вы уже поняли, в открытом виде их полотно перемещается в горизонтальное положение, удобно располагаясь под потолком.
По сравнению с распашными и даже с раздвижными воротами, секционные их аналоги обладают очень высокой звуко и теплоизоляцией. Достигается она за счет утепленного полотна из сэндвич панелей толщиной в 40мм и мощному уплотнению по всему контуру ворот.
Тихоходные. Благодаря слаженной работе всех механизмов, при открывании и закрывании, такие ворота практически не издают звуков – слышен только тихий шелест ламелей.
Практически во всех случаях, установка секционных ворот производится внутри проема, что позволяет не только качественно уплотнить его, но и придать проему практически любую форму, в том числе и арочную. В общем, при желании, фасаду строения можно придать любой, даже самый экзотический вид.

По большому счету, если копаться и дальше во всех этих достоинствах, то можно нарыть и другие преимущества – надежность защиты от взлома, пожаробезопасность и много другое. Но делать этого мы не будем, а просто взглянем на них с другой стороны и разберемся с их недостатками, которых можно выявить не так уж и много. Во-первых, это необходимость особого ухода и проведения регулярного ТО. Как и говорилось выше это высокотехнологичное изделие, за механизмами которого нужно следить. Во-вторых, это довольно таки высокая стоимость – по сравнению с обычными стальными воротами она больше в несколько раз. Пожалуй, и все.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

торсионного вала;
наматывающих шкивов;
балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

По каким критериям выбираются секционные ворота

Для длительной и бесперебойной эксплуатации секционных ворот при их приобретении особо следует обратить внимание на:

Качество упаковки и наличия сопроводительной информации. В комплект поставки должны входить:

паспорт;
инструкция по эксплуатации;
сертификат качества.

Качественную упаковку изделий. Для упаковки панелей ворот должен использоваться гофрокартон в несколько слоев, а фурнитура и основные узлы упаковываются в коробки, которые защищены от влаги.
Качество окраски поверхностей и толщины оцинковки. Просвечивание металла указывает на наличие дефектов покрытия, что может привести в ближайшее время к возникновению коррозии.
Толщину сендвич-панелий. От этого параметра зависят теплоизоляционные свойства ворот. Чтобы защита помещения гаража от морозов была более надежной необходимо выбирать толщину панелей примерно 50 миллиметров.
Материал накладок и уплотнение. Устройство упругих накладок на створках ворот позволяет предупреждать возникновение сквозняков. Кронштейны для роликов обязательно должны комплектоваться с системой регулирования, что обеспечивает плотность соединения панелей и нащельников.
Гаражную калитку. Необходимо, чтобы дверца была усилена окантовкой, датчиком движения и линейным доводчиком.
Циклы эксплуатации.

Устройство секционных конструкций

Принцип работы секционной створки очень простой. Передний лист, который состоит из отдельных секций плавно поднимается вверх постепенно поворачивая и каждая секция одна за другой располагаются под потолком. Движение происходит за счёт роликов, который установлены на специальных направляющих из алюминия, нержавейки или металла. Для облегчения взаимодействия устанавливается система противовесов из пружин. Она может быть как простой пружинной, так и торсионной, которая на порядок лучше, но и дороже.

Чтобы автоматизировать въезд в ваш гараж можно применять электрические приводы. Такое устройство монтируется на потолок, и помогает производить плавный подъем на расстоянии с помощью пульта управления. Это особенно удобно в зимний период и когда на улице идёт проливной дождь.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

отсутствие необходимости дополнительного места;
возможность утепления ворот;
прочность конструкции находится на достаточно высоком уровне;
есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

невозможность установки в проёмы с непрямыми углами;
необходимость учёта веса утеплителя при вычислении прочности ворот;
сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

УШМ (болгарки);
набора гаечных ключей, отвёрток и шуруповёрта;
сварочного аппарата;
карандаша, рулетки, монтажного или лазерного уровня;
дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Врезка калитки

Секционные ворота по структуре нельзя назвать простыми. Тем не менее, некоторые производители позаботились и предусмотрели в конструкциях возможность размещения калитки для входа. Но даже тут у разных производителей секционных ворот имеются собственные ограничения, которые касаются обустройства подобного входа.

Калитки не имеют разновидностей, то есть существуют только распашные. Исключение составляют те случаи, когда их вырезают непосредственно в полотне ворот. При этом, какие это ворота – распашные или раздвижные, роли не играет.

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
Если не приобреталось готовое изделие, следующий этап – сборка панелей

Тут важно провести грамотные замеры, чтобы не было перекоса.
На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя

В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Конструкция секционных ворот. В чем ее особенность?
