чертежи и этапы работ

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;

• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

• металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
• комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;

• стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

• компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
• стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;

• комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

• пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
• утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

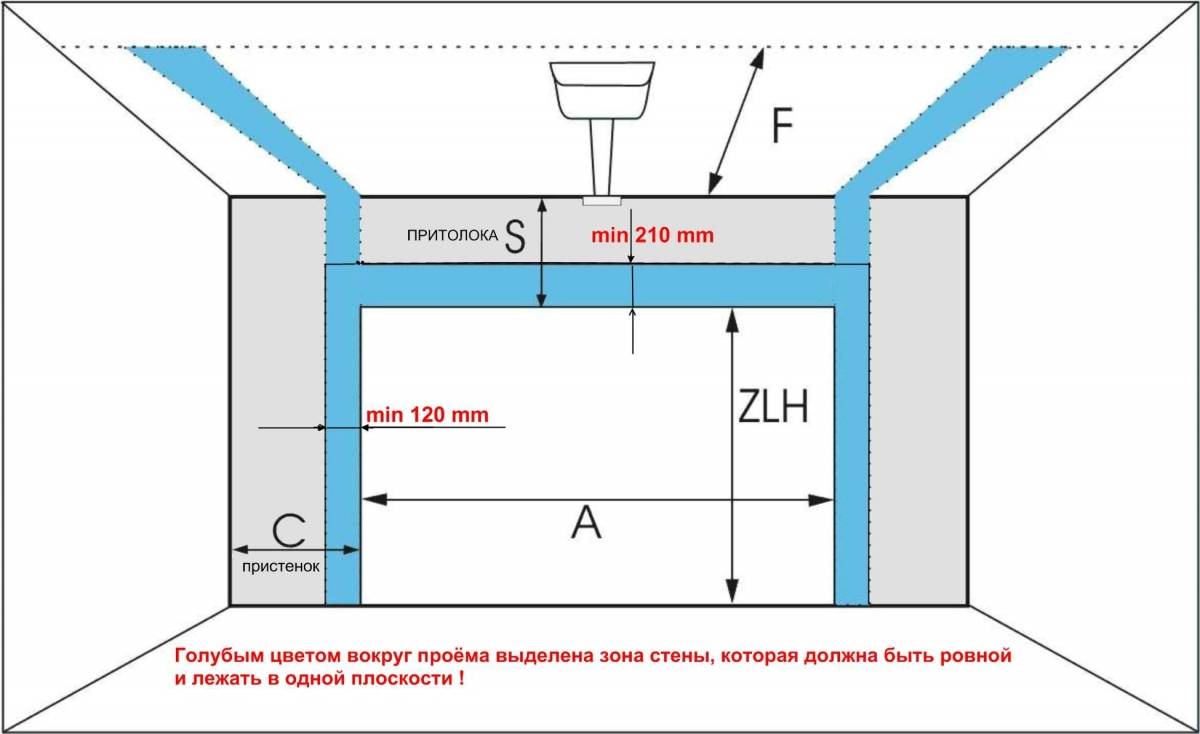

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

• лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
• электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
• перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
• отвертка;
• плоскогубцы;
• кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Начало работы по монтажу

Лучше всего до начала изготовления посмотреть ворот для гаража подъемные своими руками на видео как нужно делать. Особенно это необходимо, если раньше подобную работу проводить не приходилось. На самом деле, имея некоторые навыки, изготовить дверь для гаража вполне возможно.

Перед тем, как начинать собирать раму, необходимо в первую очередь закончить со всеми работами внутри помещения. Из-за особенностей конструкции, попадание пыли на некоторые элементы (ролики, направляющие) может ухудшить работу механизма или привести к сбоям и заеданию.

Но при этом, если в помещении планируется еще настелить пол, то лучше это сделать уже после того, как все работы по установке подъемно поворотных ворот будут окончены. Это объясняется тем, что, по правилам, рама конструкции несколько заходит внутрь помещения, примерно на 2 см или больше, поэтому настеленный пол будет мешать работе.

Стены в гараже рекомендуется выровнять, так как рама должна устанавливаться только на ровную поверхность. Следующий этап – расчет размеров подъемных ворот для гаража. Они позволят рассчитать высоту направляющих. Для расчета понадобятся следующие значения:

• ширина и высота дверного проема, обозначаются в расчетах B и H соответственно;
• левая и правая боковины (четверти), обозначения – b1 и b2;
• притолока (h);
• глубина гаража (L).

Далее по полученным замерам нужно сделать чертежи подъемных гаражных ворот своими руками или же подобрать вариант из уже готовых конструкций. После того, как схемы и чертежи составлены, можно переходить к покупке материалов.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

1. Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.

2. Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• вал;
• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Расчет материала и подготовка инструмента

Расчет металлических профилей, материала на дверь и уплотнителей производят, опираясь на сведения из чертежа. Рассчитывают площадь зашивки, листы берут так, чтобы меньше было отходов. Стальные детали можно сваривать между собой, поэтому привязываться к продажной длине профиля не стоит.

Для работы готовят инструменты:

• строительный или лазерный уровень, отвес, уголок под 90°;
• молоток, плоскогубцы, отвертка;
• рулетка, карандаш, мел;
• дрель, шуруповерт, болгарка с отрезным кругом по дереву и металлу;
• сварочный агрегат;
• набор гаечных ключей, отвертка, сверла по металлу, дереву, бетону.

Недостающие инструменты можно арендовать на время выполнения работ.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Как установить секционные ворота своими руками

Схема очень простая:

В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов

Если размеры последних окажутся немного больше, нужно расширить проем.
Собрать рамочную конструкцию.
Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением

Возможно, понадобится регулировка наклона рамы.
С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
Работа по сборке механизма по уравновешиванию полотна.
​ Установка ручек внизу панели для комфортного использования ворот.
Для защиты нужно закрыть механизм специальными кожухами.
Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Указания по сборке

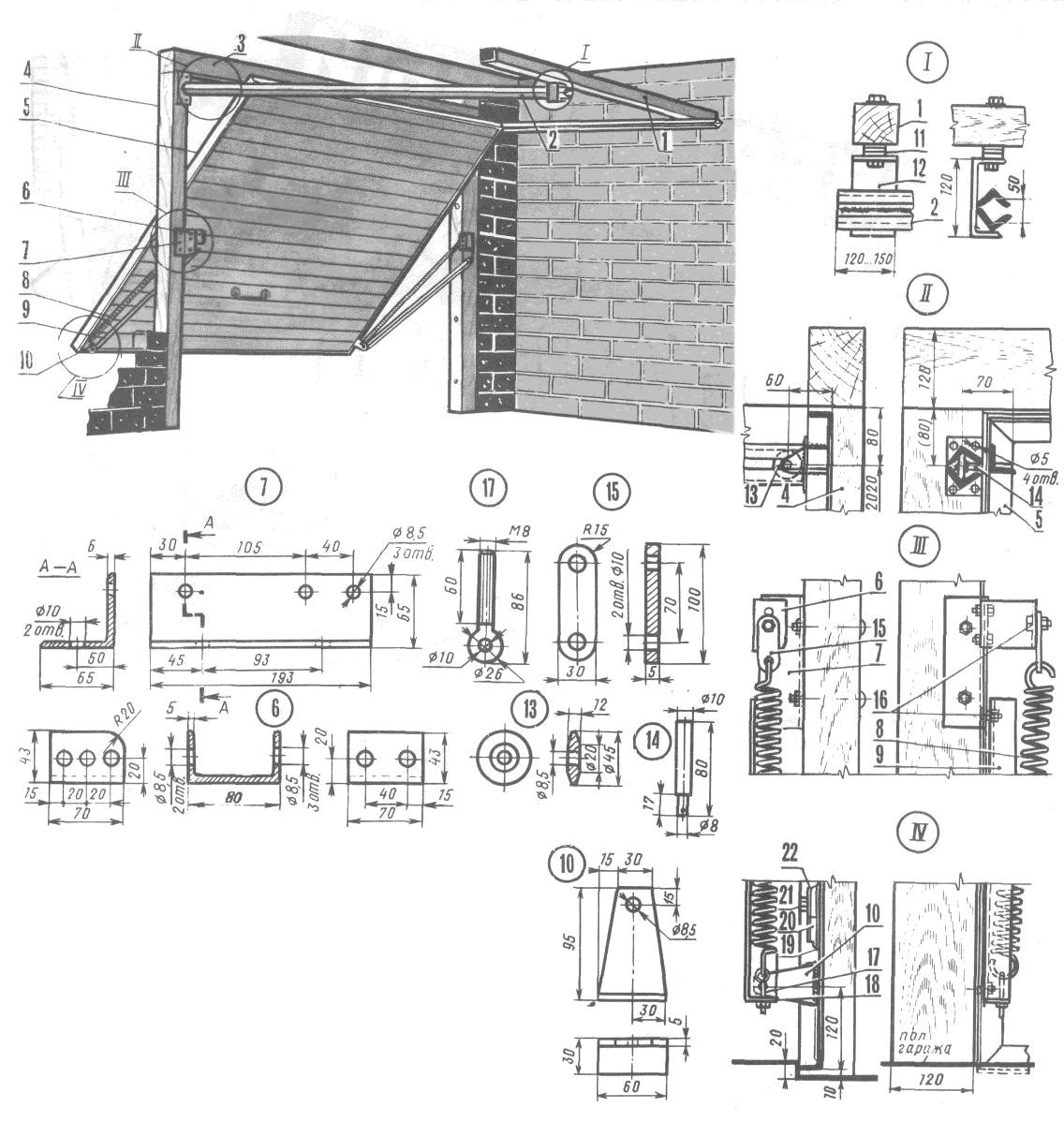

Чтобы сделать подъемные ворота своими руками, нужна точность в изготовлении деталей и узлов. Это особенно актуально при сборе узлов — стойка левая и стойка правая, поскольку этот механизм направляет движение полотна ворот.

Инструкция по сборке:

1. На детали «пластина» расположить деталь «дуга», концы которой приходятся точно на противоположные углы пластины.
2. Для правильного расположения нужно сделать шаблон в виде сектора диаметром 248 мм и углом 90о.
3. С упором на шаблон выполнить прихватки в нескольких точках соприкосновения деталей. Снять шаблон, проверить правильность расположения деталей, после чего проварить сплошным швом. Аналогично закрепить деталь «дуга внутренняя».
4. Детали «кронштейн установочный» крепятся к горизонтальной стойке таким образом, чтобы отгиб с пазами находился с внешней стороны устройства. Крепление производится сваркой. После остывания деталей нужно проверить прямолинейность, при необходимости – устранить поводки.
5. Размеры, указанные на чертеже, могут быть изменены произвольно в зависимости от размеров гаража по высоте и по другим факторам, проявляющимся при монтаже.

6. Эту деталь легко сделать самому, воспользовавшись тисками и молотком.

В результате должно получиться изделие, показанное на рисунке

Нужно обратить внимание на способ крепления «кронштейна установочного». Эти детали воспринимают всю нагрузку от веса полотна ворот, поэтому их деформация неизбежна

Во избежание смещения стоек под нагрузкой, далее будет установлено дополнительное приспособления для стабилизации расположения стоек.

В результате получена конструкция для направления движения роликов дверного полотна, если две части выполнены с отклонениями от плоскостности или по расположению деталей, то заклинивание неизбежно.

Установка

Первоначальным этапом монтирования воротной установки считается проектирование будущей конструкции. Нужно снять размеры с проема и составить эскиз либо взять уже подготовленный чертеж с расчетами и схемами.

Далее необходимо приобрести стройматериалы и найти инструменты, чтобы приступить непосредственно к изготовке воротной конструкции:

• Собирают коробку из отдельных брусков, скрепляемых меж собой железными пластинками либо уголками.
• Коробка фиксируется непосредственно в самом проеме, закрепляется штырями, низ коробки приблизительно на 2-3 см заглубляют в пол.
• Собирают полотно створки. Рама покрывается щитом, а после закрывается листами металла.
• Опору механического устройства изготавливают из уголка. Два отверстия диаметром – 1 см просверливают в полке. Такие отверстия нужны при фиксировании механического приспособления к опорным стойкам. В следующей полке сверлят 3 отверстия, они нужны при установке пружинного кронштейна. Закрепленный к полке кронштейн послужит опорой пружинам.

• Установленный кронштейн вместе с пружинкой соединяют регулировочной пластинкой, такую пластину производят из металлической полосы. Крайние веточки пружинки применяют как зацеп, внизу присоединяют регулятор натяжения. Кольцо получится с одного края, с другого нужно нарезать резьбу.
• Шарнирный узел внизу изготавливают из уголка, в котором должно быть 0,85-сантиметровое отверстие. Приваривается уголок к раме на расстоянии меж ребром и центром отверстия. Такой тип отверстия понадобиться для сборки рычага подъемного механического устройства.
• Пластину, в которой есть нужное отверстие для сборки регулятора натяжения, приваривают к торцевой части рычага.
• Для передвижения щита нужно изготовить рельсы. Края двух составленных уголков приваривают так, чтоб пространство внутри меж пиками вершин составило 5 см.
• Край этой рельсы приваривают к железной пластинке с высверленными отверстиями. Промежуток в 8 см оставляют между осевой линией и самой нижней частью поперечны. Куски швеллера приваривают по краям рельсов на 15-сантиметровом расстоянии. Болтом швеллер крепят к брусу на потолке.

Есть несколько рекомендаций, которых стоит придерживаться при обустройстве подъемно-поворотных конструкций:

• рекомендовано применять сварку для качественной надежной сборки деталей. Так можно понизить надобность в крепежах, высверливании лишних отверстий;
• высота гаражных ворот не может быть менее 2,2 м;
• барабан лучше расположить сзади при достаточно низком подъеме;
• у нижнего профиля гаражного полотна должно быть наличие паза, куда устанавливают уплотнитель;
• основным параметром считается масса полотна, приемлемый вес составит 100 кг;
• реверсную самоблокирующуюся лебедку можно устанавливать как привод;
• для установки автоматики лучше использовать автомобильную сигнализацию.

О том, как сделать подъёмно-поворотные ворота своими руками, смотрите в следующем видео.

Как изготовить откидные ворота для гаража своими руками: чертежи, материалы

Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.

Откидные ворота для гаража каждый человек сможет изготовить самостоятельно

Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.
