Виды габионных конструкций
Габионные конструкции, которые стали использовать достаточно давно, изначально применялись в качестве быстровозводимых укрепительных сооружений, в том числе и военного назначения. Чуть позже с их помощью начали укреплять берега водоемов, склоны оврагов и холмов, а также обустраивать террасы на наклонных участках
И только относительно недавно на декоративные характеристики габионов обратили внимание ландшафтные дизайнеры, которые стали активно использовать эти сооружения для украшения придомовых территорий
Габионы в качестве подпорной стенки
Габионные конструкции классифицируются по нескольким признакам, таким как:
- геометрическая форма (плоские сооружения горизонтального типа, которые также известны под названием «матрацы Рено»; вертикальные объемные конструкции – коробки Джамбо; габионы цилиндрического типа);
- тип используемой сетки (габионы, изготовленные из сварной арматурной или витой проволочной сетки; во втором случае ячейка используемой сетки имеет форму шестиугольника);
- вид наполнителя (габионы с каменным наполнителем и др.).
Основные типы габионов

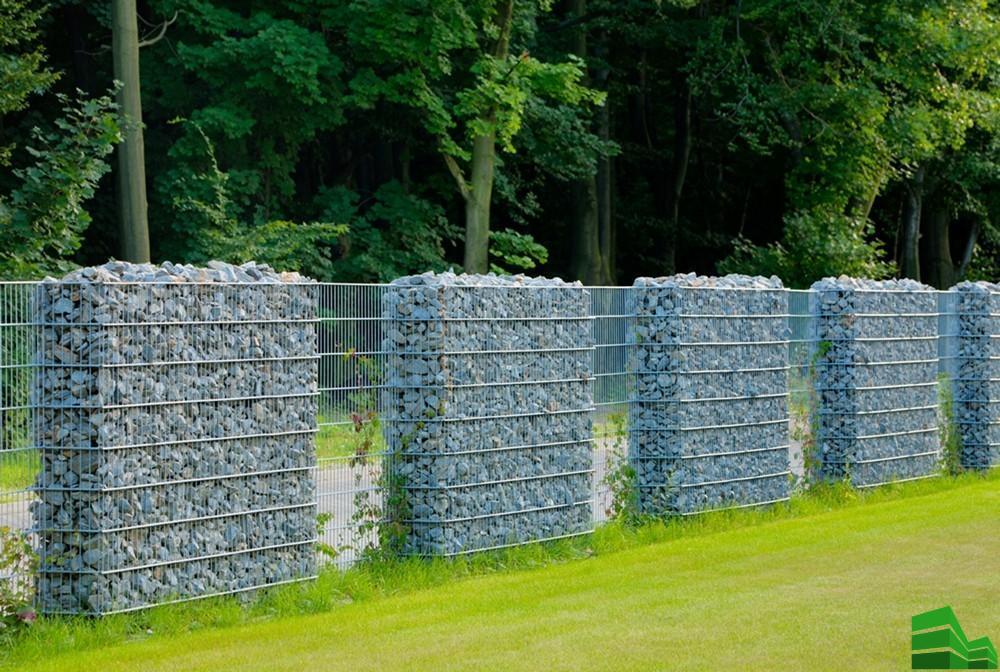

Для заборов из габионов, как правило, используют вертикальные объемные короба, сетчатые элементы которых изготавливаются из отрезков толстой проволоки, соединенных между собой методом сварки. Для дополнительного украшения таких заграждений можно использовать цилиндрические сетчатые конструкции, которые будут выполнять функции декоративных столбов. В заборах, изготовленных из габионов, часто делаются ниши, в которые легко встраивается садовая мебель. На верхней части таких конструкций, если насыпать на них слой плодородного грунта, можно разбить цветник, высадить кустарники или даже карликовые деревья.
Если вы решили сделать забор из габионов своими руками, имейте в виду, что подобные конструкции из-за значительного веса не подходят для изготовления ворот и калиток. Между тем подобрать для таких заборов элементы входных групп соответствующего дизайна не составит больших проблем, так как они хорошо интегрируются с воротами и калитками, в оформлении которых использованы художественная ковка и обычный металлопрокат.
Калитки и ворота в габионных конструкциях закрепляются на столбах, предварительно установленных внутри каркасов
Используя заборы, изготовленные из габионов, а не заградительные конструкции традиционного типа, можно с успехом решать множество задач, в частности:
- создавать заградительные сооружения посередине водоема или на его береговой линии;
- возводить заборы на участках, отличающихся сложным рельефом;
- возводить надежные и привлекательные заградительные сооружения на слабом грунте.
Габионы из сварной сетки
Изготавливаем металлическую сетку универсального применения.
Чем меньше ячейка и больше диаметр прутка — тем надежней получится ваше изделие. Предлагаем сварную сетку с доставкой по Нижнему Новгороду, возможно, вам подойдет что-то из наших типовых изделий.
Арматурная сетка
Чтобы сделать сетку-габион из сварных решёток самостоятельно, толстые прутки нужно сварить перпендикулярно друг к другу.
Габионы из кладочной сетки
Легкие габионы хорошо подойдут в качестве основания столиков и лежанок для дач. Кладочная сетка будет прокрашена и частично прикрыта. Конструкция получится красивой и эффектной. Дополнительно сетки можно окрасить антикоррозионным составом.
Что такое габион и для чего он нужен
Слово «габион» французского происхождения и дословно переводится как «большая клетка». Так называют металлические сетки, которые выполняются из крученой проволоки. Обычно форма габиона действительно напоминает клетку, хотя можно сделать и более фигурные варианты, которыми можно оригинально украсить дизайн своего участка. В сетки засыпаются различные камни, которые и создают привлекательный, аккуратный вид забору.
В отечественной терминологии в соответствии с ГОСТ Р 51285-99 габионы еще называют габионными сетчатыми изделиями (ГСИ). Требования нормативных документов предполагают использование металлических ячеек, которые представляют собой правильный шестигранник. Однако в ландшафтном дизайне можно использовать совершенно разные варианты, поскольку ГОСТ содержит предписания к использованию изделий в хозяйственной сфере.
Применяются габионы в разных сферах:
- в дизайне участка – в качестве огораживания территории и фигур;
защите прибрежной полосы от размыва водой в период половодья;
укрепление опор мостов и прочих инженерных конструкций для защиты их от размывания талыми, осадочными или грунтовыми водами;
в военных целях габионы начали применяться еще в 18 веке – с их помощью защищали орудийные батареи от пуль, шрапнели; в этом качества ГСИ применяются до сих пор в локальных войнах.
Таким образом, если изначально габионы использовались в чисто практичных, защитных целях, то теперь они становятся одним из современных средств дизайна.
Какие преимущества дают габионы
Причина популярности габионов заключается в тех преимуществах, которые они дают в сравнении с другими каменными изделиями:
- Габионы стоят намного дешевле, чем монолитные каменные плиты и доставить их до нужного места гораздо проще.
- С габионами проще работать, чем с плитой.
- Габионы позволяют проявить намного больше творческой фантазии, поскольку каменная плита имеет заранее заготовленную форму, а сетку можно соорудить любого размера и вида, приспособив конкретно под свой участок.
- Благодаря тому, что металлические сетки гнутся очень хорошо, то габион естественным образом примет форму поверхности, на которую он поставлен. В результате даже в период половодья, дождливый сезон конструкция будет стоять довольно устойчиво без дополнительных опор.
- Сам по себе габион очень долговечен: от влаги и перепады температур камни и металл практически не портятся. К тому же специальную дренажную систему для отвода воды делать нет необходимости – в итоге во время монтажа экономится время и деньги.
- По уходу подобные конструкции также нетребовательны – достаточно просто следить за внешней чистотой.
- Габионы, использующиеся в качестве ограждения, хорошо поглощают шум и удерживают пыль с дороги, которая оседает на неровной, рельефной поверхности камней.
- Габионы могут хорошо укрепить грунт на участке, если выложить конструкции по его периметру – камни более надежно, чем текстильное волокно, песок и прочий дренаж защищают от размыва.
- Наконец, ограждение, опора или фигура из габиона – это действительно безопасное изделие с точки зрения экологичности: камень и металл не создают никакой угрозы здоровью и не загрязняют участок.
Таким образом, габионы – это металлические сетки, которые наполняются камнями (бывает, что и другими подручными материалами). Собрать габионы можно своими руками – пошаговые инструкции достаточно просты.
Единственным минусом этих изделий является их достаточно большой вес. Если небольшие габионы можно убрать и вручную, то для более капитальных вариантов нужно тщательно продумывать место размещения – перемещать их без повреждения сетки практически невозможно.
Изготовление габионов самостоятельно
Прежде всего, нужно позаботиться о месте возведения конструкции. Займитесь созданием прочного основания, утрамбуйте грунт.
- Специалисты рекомендуют делать фундамент из щебенки и крупного песка в качестве подушки.
- Для короба можно выбрать оцинкованную нержавеющую проволоку или проволоку со специальным покрытием. Нагрузка на сетку не должна превышать допустимых значений, в противном случае габион может разрушаться.
- Наполнение короба может быть разным, цвет и фактура наполнителя должны гармонично вписываться в ландшафт дизайна.
- Камни должны соответствовать по габаритным размерам величине отверстий ячеек сетки.
- Рекомендуется использовать фракцию от 80 до 130 мм. Камни для наполнения сеток должны быть плотными, прочными.
Чаще всего для габионов используют такие разновидности материала:
- кварцит,
- базальт,
- гранит.
В качестве камня для габионовможно использовать и песчаник, а также другие виды природных камней.
Для наполнения габионов, находящихся под водой, следует использовать камни, которые по размерам превышают ячейки сетки на 50%, а для наземных габионов подойдут камни, превышающие размер ячеек на 20 – 30 %.
Этапы изготовления
Установка габионов своими руками, пошаговая инструкция:
- Сетку кроят и сшивают, придавая желаемую форму. Можно воспользоваться сварочным аппаратом.
- Концы проволоки заводят в каменный наполнитель. Габаритные габионы делят на сектора. Каждую секцию заполняют камнями поэтапно.
- Можно купить готовый каркас для габиона, они реализуются в разобранном виде, их легко перевозить.
- Каркасная сетка устанавливается прочно на грунте, после чего в нее закладывают камень.
- Крупные камни или битый кирпич можно разложить вручную, а мелкую фракцию засыпать сверху с целью уплотнения.
- При создании габиона высотой выше 0,5 метров, нужно уложить сначала камни на 1/3 объема, скрепить переднюю и заднюю стенку распорками из проволоки. После этого заполнить оставшийся объем и вновь произвести сцепление стенок стяжками из проволоки.
Какие понадобятся инструменты:
- лом маленького размера;
- плоскогубцы;
- проволока;
- строительный степлер.
Монтаж коробов
Для того чтобы установить габион, следует приобрести сетку и камни, которые должны быть определенной формы и величины. Для устойчивости конструкции, необходимо правильно подготовить поверхность.
Стенки короба из сетки, а также крышки габиона, имеющего форму короба, соединяют спиралями особой формы.
Конструкция, имеющая размер 1,5 м и больше в высоту, чаще всего устанавливается на основание, которое было создано искусственным путем.
Для того чтобы габион прочно стоял на основании, в почву вбивают прутья из металла, которые проходят через конструкцию. Эта технология позволяет создать ровную и красивую поверхность.
При заполнении габиона камнями, нужно помнить о том, что произойдет усадка около 5 см.
Если габион имеет большую высоту, то его части кладут одна на другую. В этом случае сетка, которая накрывает нижний слой, будет служить дном для новой порции камней.
Монтаж цилиндрических конструкций
При создании цилиндрического габиона высотой выше 0,5 метров, нужно уложить сначала камни на 1/3 объема, скрепить переднюю и заднюю стенку распорками из проволоки.
Монтаж габионов
После этого заполнить оставшийся объем и вновь произвести сцепление стенок стяжками из проволоки.Для того чтобы габион прочно стоял на основании, в грунт вбивают металлические пруты, которые проходят через всю конструкцию. Такой прием позволяет создать ровную и красивую поверхность.
Монтаж матрасных (плоских) габионов
Для изготовления плоских габионов используют оцинкованную сетку с ячейками в виде шестигранников, можно использовать и сетку с прямоугольными ячейками.
Для крепления каркаса сетки подойдут скобы из проволоки и хомуты. Скрепляющие элементы должны быть оцинкованными, во избежание эрозии металла от ржавчины.
Как сделать габион своими руками
При внешней простоте конструкции есть некоторые особенности в создании габионов, которые нужно учитывать.
Для того, чтобы сетчатый короб не деформировался под тяжестью и давлением содержимого, внутри него устанавливают перемычки в форме буквы П с таким же сечением, что и основная сетка, но из арматуры.
ФОТО: bemguardar.comЗатяжки на местах соединения сетки нужно ставить как можно чаще, особенно если сетка тонкая
Прежде чем начать окончательное заполнение габиона, точно определитесь с его расположением. После заполнения конструкция будет уже неподъёмной, к тому же попытка перенести её на новое место может привести к непоправимой деформации.
Место под установку габиона нужно расчистить и выровнять. В идеале – сделать под него песчано-гравийную подушку толщиной хотя бы 10 см. Для этого частично выбирают грунт и заполняют котлован насыпным материалом.
Каркас из сетки устанавливают, укрепляют арматурными вставками. Габион заполняют постепенно, укладывая и поправляя камни. Если вы просто «бухнете» в него весь засыпной материал, есть большая вероятность, что коробчатая система деформируется. Именно поэтому габион заполняют слой за слоем, особенно если он состоит из нескольких секций. Секции нужно заполнять равномерно.
Подробно о последовательности монтаж габиона – в этом видеосюжете от профессиональных строителей:
Почему стоит выбрать габионы
Заборы из габионов распространены сегодня в странах СНГ. Они представляют собой сплошную изгородь, которая обеспечивает отличную защиту участка от глаз прохожих и ветра. На территорию через такой забор проникнуть довольно сложно, ведь конструкция отличается прочностью. Линейный фундамент при этом не потребуется.
Достаточно будет лишь прочно забетонировать столбы. Сетка отличается гибкостью, поэтому она может использоваться для таких конструкций, которым не страшна усадка грунта. Монтаж системы довольно прост, а выполнить весь комплекс работ вы сможете самостоятельно.
Как выбрать наполнитель и сетку
Величина камня для наполнения конструкции не должна превышать 40 см. Ширина отверстий в сетке должна быть меньшего размера.
Камень должен отличаться высокой прочностью, и лучше, если он будет однородным.
Камни могут быть овальными, круглыми, треугольными, четырехугольными, но правильной формы.
При выборе камня учитывается их устойчивость к температурным перепадам и осадкам.
Особое внимание уделяется внешнему виду наполнителя, так как от него будет зависеть эстетика конструкции и насколько гармонично она впишется. Типовые глухие заграждения привлекают все меньший интерес, а вот частично проницаемые конструкции нынче пользуются популярностью
Нередко для забора из габионов используют евроштакетник (металлический штакетник), которым заполняют пролеты между столбами
Типовые глухие заграждения привлекают все меньший интерес, а вот частично проницаемые конструкции нынче пользуются популярностью. Нередко для забора из габионов используют евроштакетник (металлический штакетник), которым заполняют пролеты между столбами.
Визуально, евроштакетник схож с деревянной конструкцией, а на самом деле, для его изготовления используется оцинкованный стальной лист, в котором формуются ребра жесткости.
С помощью используемого полимерного покрытия цинк защищен от вымывания, что влияет на декоративность евроштакетника.
Хотя натуральная древесина обладает рядом достоинств, но для установки конструкции из нее понадобится стартовая подготовка материала. А также, в процессе эксплуатации нужно постоянно обновлять защитно-декоративный слой.
Штакетник отлично подойдет для тех, кому привлекателен внешний вид древесины, но нет желания с ней возиться. В сети есть полное пошаговое описание для строительства габиона своими руками с использованием евроштакетника.
Камни: габионы своими руками
Для того чтобы вам получить габионы своими руками в качестве материала для строительства, вам не понадобятся профессиональные навыки или большие затраты. Для этого также не потребуются дорогие инструменты, а сама процедура добычи очень простая.
Для начала нужно провести правильный выбор подходящих камней. Должный выбор материала напрямую влияет на прочность и устойчивость всей конструкции, особенно если они используются для ограждения охраняемых территорий. Кроме того, можно сделать клумбу из габиона, что позволит использовать остаток материала при окончании работ.
Пример оригинальной клумбы из габионов
В качестве материала для наполнения сетки можно использовать битый кирпич, который легко приобрести за небольшую цену. Кроме этого часто используются следующие элементы:
- гранит;
- кварц;
- кварцит;
- песчаник;
- галька.
Практически любой твердый материал небольших размеров может послужить в качестве наполнения для ограждения.
Но при производстве габионов своими руками следует учитывать основные требования:
Размер камней. Тут он варьируется от 8 см до 50 см, выбирайте по вашему желанию
Но стоит обратить внимание на диаметр используемой сетки, который обязательно должен быть меньше диаметра кусочков камня. В противном случае камни попросту начнут вываливаться сквозь отверстия
Кроме этого, стоит убедиться в высокой прочности и однородности используемого исходного материала.
Еще одним важным параметром является форма камней, которая должна быть либо круглой, либо прямоугольной или покатой. При использовании пологих форм вы рискуете создать опасность обвала.
Прочность каждого кусочка должна быть не меньше 1000. Если этим пренебречь, то будет опасность крошения материала, что приведет к неприятным последствиям.
Высокая устойчивость к перепадам температуры. Если вы планируете проводить стройки в местности с неустойчивыми климатическими условиями, то тут необходимо быть особо аккуратным в выборе материала.
Хороший внешний эстетический вид. Сами камни должны выглядеть естественно и красиво, что послужит отличным дополнением для окружающей среды.
Если ваш выбор в исходном материале для габиона пал на гранит, то следует учесть радиационный фон, который может появиться от большого количества такой породы.
Подготовка забора
Пожалуй, главный этап, гарантирующий успех мероприятия. Собственнику загородного участка необходимо найти или приобрести проверенный качественный камень для сетчатых конструкций с наполнителем, разработать план того, как будет выглядеть забор. При расчетах затрат следует знать, что короба не должны быть слишком толстыми. Они обладают всеми прочностными характеристиками, позволяющими радовать хозяина десятки, а то и сотни лет. Оптимальная ширина забора равняется примерно 20 см. Если ограждение требуется сделать шире, стоит задуматься о точечном укреплении стенок сооружения.
Выбор сетки под каркас забора габион
Самыми предпочтительными вариантами для забора считаются изделия, изготовленные из нержавеющей стали, оцинкованные, покрытые ПВХ. Строительные компании приобретают оцинкованную проволоку. Она отвечает требованиям по плотности (280 г/м²), антикоррозионным свойствам, прочности.
Для увеличения прочности контейнеров будущего ограждения рекомендуется использовать технику двойного кручения, позволяющую избежать деформации при закладке камней.
Выбор наполнителя для забора из габиона
С целью наполнения изгороди подойдут любые камни, имеющиеся на участке. Конечно, для возведения забора их не хватит
Докупая насыпку важно уточнить:
- эстетические предпочтения;
- стоимость;
- месторасположение сооружения.
Главным критерием выбора наполнения для заборов является размер фракций. Подойдут камни, размеры которых превышают ячейки в стенках корзины (как минимум на треть). В качестве наполнителя подойдут булыжник, гранит, кварц, щебень, кирпич, галька, песчаник. Последний наиболее популярен среди мастеров за счет своей невысокой стоимости.
Ограждения из щебня изготовить проще всего. Однако, если перед собственником территории стоит задача украсить ее и сделать оригинальной, выбор следует остановить на комбинации редких редких пород.
Подготовка и необходимые инструменты для монтажа забора из габиона
Во-первых, место под постройку нужно очистить от сорняков и корней, которые могут помешать установке. Во-вторых, рекомендуется снять плодородный слой почвы.
В качестве расходников и инструмента при изготовлении ограждения будут использоваться скобы или проволока, стальные штыри (для фиксации конструкции к земле), расчалки, геотекстиль, настилаемый под забор во избежание прорастания, лопаты, плоскогубцы, монтировка, молоток, отвес, рукавицы.
Чтобы каркас не зарос травой, по периметру конструкции вырывается небольшая канавка глубиной примерно 15 сантиметров. Затем она накрывается геотекстильным полотном, край которого подкладывается под возводимую конструкцию. Итак, как же сделать забор из габионов?
Преимущества и недостатки забора из габиона
Как уже было сказано, этот тип забора чрезвычайно привлекателен с точки зрения внешнего вида. Отметим, что эта конструкция натуральная, экологична и долговечна. А это значит, что нам не придется долгое время ремонтировать такой забор.
Более того, габионный забор можно установить практически в любом месте, даже на очень неровной местности — установка такой конструкции также относительно проста. Следует также отметить высокую звукоизоляцию габионного ограждения и устойчивость к изменяющимся погодным условиям.
К недостаткам этого решения относится необходимость приобретения большого количества материала, заполняющего забор. И это основная и самая дорогая часть расходов для ограждений этого типа.
Что такое габионы, их виды
Прежде, чем решить возводить эти сооружения у себя на участке, ознакомьтесь с тем, что такое габионы.
Давайте ненадолго перенесемся в древние времена, ведь именно тогда изобрели эти устройства. Если перевести это слово с итальянского, то оно означает большую клетку. В строительстве это конструкция из металлической сетки, которую наполняют камнями или похожими материалами. Раньше габионы применялись во время войны, чтобы защитить артиллерийское орудие и находящихся около него людей. Ещё во времена Наполеона было нечто похожее на современные габионы.
Но тогда не было современной строительной сетки, поэтому в качестве основы брали плетеные корзины. Также часто использовались мешки, которые наполняли песком.
Подобные устройства помогают укреплять русла каналов и рек. Такие сооружения сдерживают водную стихию, не дают воде разливаться во время паводка и обильных дождей.
Также габионы применяют для укрепления стен в строительстве. Вы можете взять эту идею на вооружение, если решите возвести веранду или другое лёгкое сооружение на неровной местности.
Особенно полезна такая идея людям, живущим в проблемной сельской местности. Подобными габионами они укрепляют гористые территории, чтоб здесь не было оползней. Посмотрите, какие виды таких сооружений бывают.
Коробчатые габионы ещё называют «Джамбо». Они очень распространённые, имеют форму параллелепипеда. Состоит каждый такой контейнер из сетки и камней и имеет ширину, которая в 2 раза больше высоты.
Не правда ли, подобный габион напоминает египетскую пирамиду, посмотрите, из каких контейнеров он состоит
Здесь важно, чтобы этот сетчатый ящик имел жесткую форму и снабжался крышкой
Для основания используют оцинкованную проволоку. Именно из неё делается сетка. Ее можно затем превратить в короб посредством сварки или прикрепить к жесткому каркасу при помощи толстой проволоки.
Также можно укрепить береговую линию водоёмов при помощи габионов, которые называются «матрасами Рено». Эти защитные сооружения уже проявили себя на деле. Так, благодаря этим габионам город Болонья был защищен от наводнения. А называются они так именно потому, что напоминают матрас. Посмотрите устройство данного габиона.
Благодаря тому, что конструкция невысокая, можно скреплять несколько штук, чтобы затем формировать каскадный сток, укреплять русла водоемов.
Ориентируясь на определенный ландшафт, можно изготовить такие габионы не прямоугольными, а, придав им немного другую форму. Посмотрите, как можно выстлать эти металлические матрасы, чтобы сформировать русло водоема.
Цилиндрические габионы имеют именно такую форму.
Они более гибкие, чем два предыдущих типа, поэтому их можно укладывать на неровную поверхность. Сначала вниз кладут геотекстиль, затем на платформу устанавливают цилиндрические габионы, а сверху можно уложить прямоугольные габионы типа «Джамбо».
Такие конструкции используют для устройства восточных каналов, живых изгородей, других ограждений. Также они широко применяются в ландшафтном дизайне. Посмотрите, как можно украсить клумбу, используя подобную идею.
Для этого из сетки делается конструкция, а внутрь укладывается камень.
