Как сделать ворота: поэтапная схема сборки для начинающих с фото и описанием откатных или распашных ворот своими руками

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Бетономешалка Вихрь БМ-18АП

19 390 ₽
Посмотреть

Бетономешалка Вихрь БМ-20АЧ

22 190 ₽
Посмотреть

Бетономешалка БМ-200П

21 690 ₽
Посмотреть

Бетономешалка БМ-180П Вихрь

19 390 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-100

21 090 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-120

20 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-230

23 990 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-205

22 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-160

19 490 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-63

13 390 ₽
Посмотреть

Все предложения

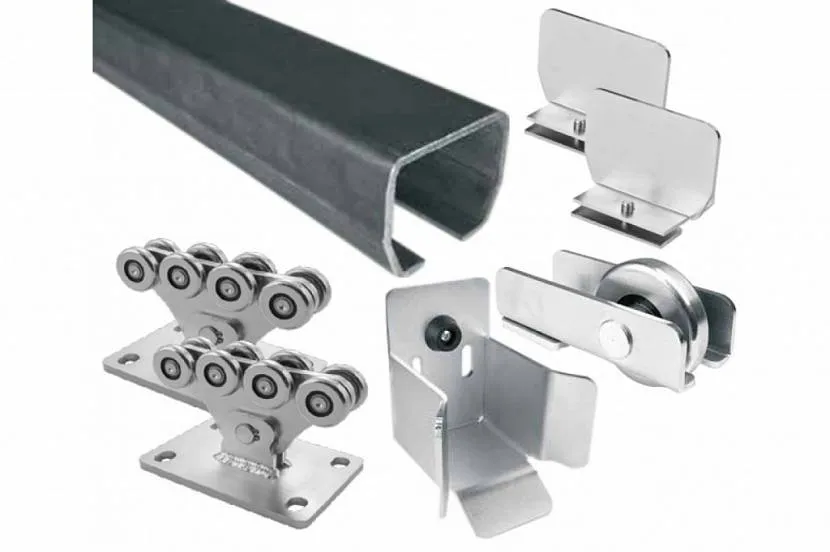

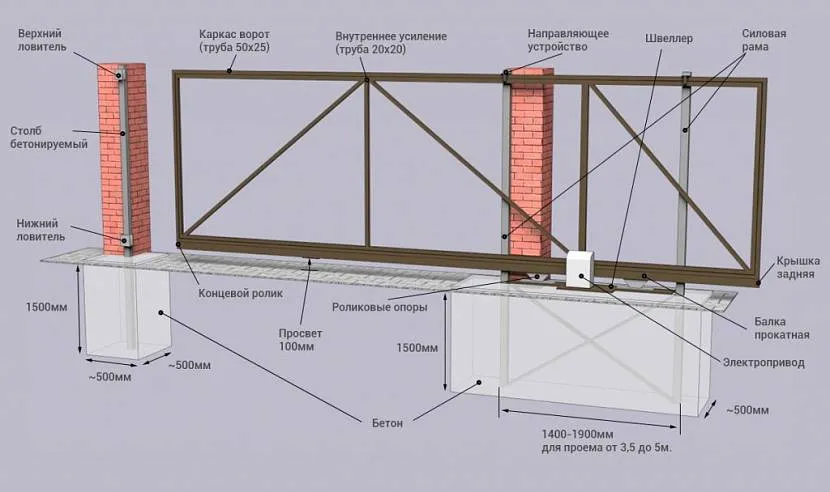

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

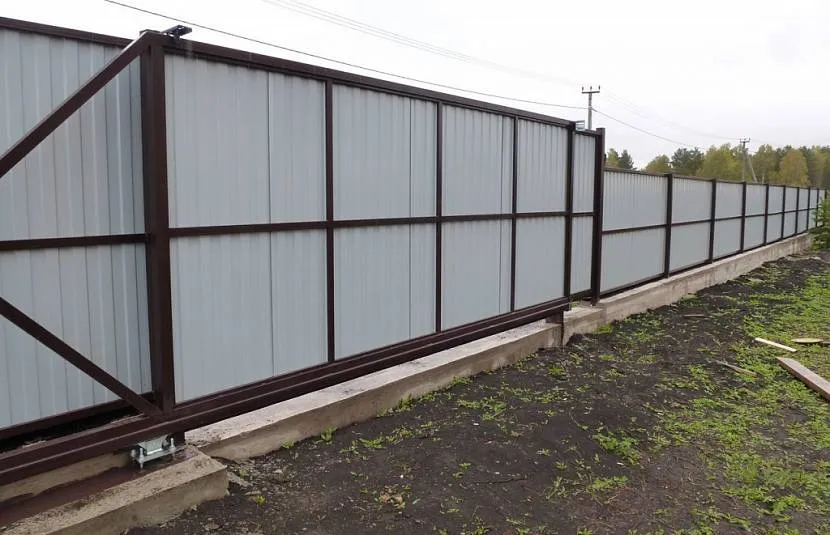

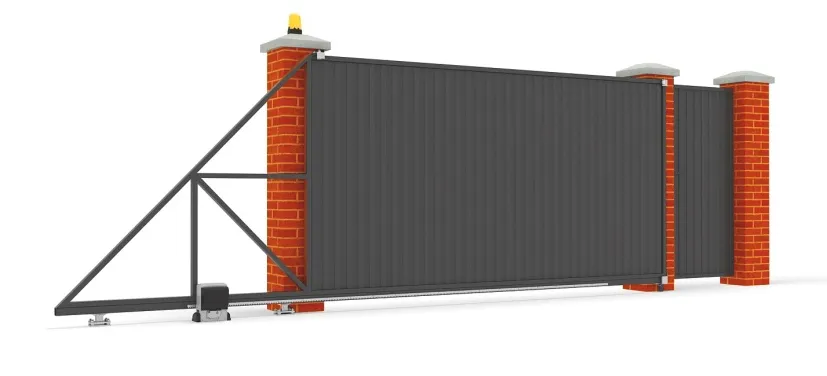

Слева хвостовик, незакрытый отделочным материалом

Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок

Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию

Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить

При этом обращайте внимание на вертикальность стойки

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Проем для откатных ворот

Требования к кирпичным столбам:

• они должны быть собраны вертикально;
• высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
• собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Бур Ресанта AG-200

2 284 ₽
Посмотреть

Бур Ресанта AG-250

3 054 ₽
Посмотреть

Мотобур МБ-63 Ресанта

12 390 ₽
Посмотреть

Мотобур HUTER GGD-62

11 190 ₽
Посмотреть

Бур HUTER AW-200 (для льда)

3 790 ₽
Посмотреть

Бур HUTER AG-100

1 190 ₽
Посмотреть

Бур HUTER AG-300

3 590 ₽
Посмотреть

Бур HUTER AG-200

1 950 ₽
Посмотреть

Бур HUTER AG-150

1 540 ₽
Посмотреть

Мотобур HUTER GGD-52

8 590 ₽
Посмотреть

Все предложения

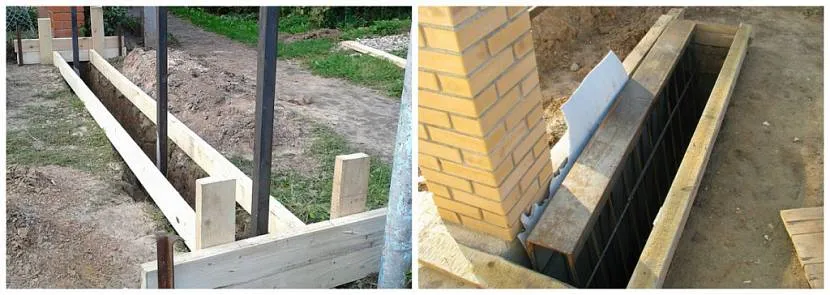

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

Фундамент под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

• Ширина въездного проёма – около 4 м.
• Глубина заложения фундаментных столбов – 1700 мм.
• Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Столбы:

• Первый столб – профильная труба 80х40х2 мм.
• Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
• Третий столб – профильная труба 80х40х2 мм.
• Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию ворот изменили на подвесную.

Для этого требуется основа — направляющая балка, по которой «ходят» ролики каретки.

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Для изготовления откатных ворот также необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих. Т.к. все работы ведутся самостоятельно, необходимы струбцины и магнитные угольники.

Незаменима и угловая струбцина, позволяющая фиксировать свариваемые детали точно под углом в 90 градусов.

Приварив крепёж, пользователь закрепил балку на опорах и приступил к изготовлению кареток и створки ворот.

Для кареток отлично подошла «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. Также потребовались:

• «Стремянка» задней рессоры от ЗИЛ-131.
• Две гайки М20.
• Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

• Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
• Профильные трубы (для калитки) – 40х20х2 и 20х20х1.5 мм.

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Это гораздо удобнее, чем варить «на коленке». Кроме этого, существенно возрастает качество работ.

Места вверху, где крепятся каретки, max68.2011 дополнительно усилил уголками 63х63 и 50х50 мм.

Сборка створки велась при тщательном контроле всех углов и диагоналей, т.к. любой перекос или неточность (набежавших от операции к операции) приведёт к браку на финише.

Для усиления створки ворот дополнительно вварили укосины, придающие жесткость конструкции.

Добавляя укосины, мысленно представляем, как распределяются нагрузки в конструкции. Или, как вариант, можно собрать модель каркаса створки ворот из проволоки и прикинуть распределение основных действующих сил.

Процесс изготовления кареток наглядно демонстрируют следующие фотографии.

Подшипники запрессовываются на оси. После чего у деталей зачищаются сварочные швы, и узел окрашивается.

Сверху и снизу детали каретки закрыты резиновыми чехлами от рулевых тяг «Газели» и КПП ВАЗ 2101.

Между нижней плоскостью верхней горизонтали рамы створки и крепёжной гайкой шпильки каретки ставится опорный подшипник от шкворня ГАЗ-24. Т.к. боковые зазоры в узле минимальны, а центровка подшипников происходит за счет внутренних угловых скруглений на трубе, каретка двигается без перекосов.

Изготовив каретки, пользователь навесил ворота, но для удобства работ пока оставил поддерживающую опору под створкой.

После выравнивания направляющей балки и створки ворот max68.2011закрыл крепёж кареток резиновыми чехлами.

Окончательно убедившись, что всё работает, как надо, к створке приварили притворную раму, сделав её из полосы 40х4 мм.

Далее пользователь «зашил» калитку и створку ворот оцинкованным профлистом марки С8 и приступил к изготовлению ловителей.

Для ограничения хода ворот использовались болты М10, с надетыми на них резиновыми втулками.

Также пользователь из металлической пластины толщиной 6 мм сделал роликовую направляющую для ворот.

В данной конструкции применены 4 ролика. Кроме этого потребовались:

• «Семьдесят пятый» уголок с приваренным ухом.
• Колёсики диаметром 3 см с центральным отверстием, рассверлённым под болт М8.
• Болты М10 – 2 шт.
• Пружинные шайбы (гровер).
• Болты и гайки М8 – 4 шт.
• Втулки и шайбы.

Система работает следующим образом: при полном закрытии ворота наезжают на нижний ловитель, а при полном открытии — на кронштейн направляющих роликов.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

• закладной швеллер шириной 40 см и длиной ½ ширины ворот;
• 15 м железных прутьев (арматура);
• 10 м2 стенового профнастила;
• профильная труба размером 60×60 мм и длиной не менее 5 м или кирпичи (для столбов);
• труба 60×30 мм длиной 20 м;
• труба 40×20 мм длиной 20 м;
• жидкий бетон М250 с добавлением щебня;
• песок;
• красящая эмульсия, грунтовка и растворитель (по одной банке);
• упаковка электродов;
• кронштейн;
• 200 штук заклёпок и анкеры со шпильками или набор саморезов (если столбы будут металлическими).

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

• шлифовальная машинка с диском для резки металлических изделий;
• аппарат для сварки;
• шуруповёрт;
• дрель;
• бетономешалка (для постоянного перемешивания жидкого бетона);
• лопата;
• топор;
• молоток;
• строительный уровень, пластмассовая лента с делением на сантиметры и отвес.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

• они несложные в изготовлении;
• в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
• качественно изготовленное изделие прослужит долго своему хозяину;
• огромный выбор материала для обшивки;
• возможность установки автоматики;
• масса вариантов декорирования;
• простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Установка опор металлических ворот

Установка опор для ворот должна осуществляться более основательно, нежели для забора, причиной этому является повышенная нагрузка испытываемая осями при закрытии и открытии створок. Поэтому устанавливать воротные опоры необходимо очень основательно. В качестве навесов для металлических распашных ворот конструктивно оптимально подходят гаражные петли, лучше, чтобы диаметр внутреннего сечения был свыше 120 мм. Для ворот простой конструкции хватит четыре штуки петель, для более массивного проекта необходимо шесть навесов. К каждой петле основательно с двух сторон по площади всего контура касания привариваются металлические пластины толщиной 0,5 см.

Монтаж приопорных стоек ворот

Для изготовления приопорных стоек для створок ворот необходимо взять квадратный профиль, от которого нужно отрезать два идентичных куска, которые должны быть на 15-30 см короче, чем высота створок. К стойкам привариваются пластины петель, обе конструкции должны быть получится одинаковые. После чего надо зафиксировать конструкции на опорах ворот при помощи креплений, которые необходимо чётко отверить по горизонтали, и по вертикали. Осуществлять работу надо таким образом, чтобы сделать как можно меньший зазор между опорным столбом и приопорной стойкой, желательно до 3-5 мм. После фиксации приопорной стойки нужно отрезать верхний кусок профиля по размеру, после чего его нужно установить на верхние торцы стоек. Конструкция осматривается на ровное положение всех составляющих, после чего всю конструкцию необходимо «точковать» сваркой.

Чертежи и расчеты

Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.

При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.

Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.

Примерно так должен выглядеть чертеж откатных ворот специалиста

Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Устройство ворот. Подготовительный этап

На этапе подготовки нужно определиться с планом работ. Он поможет упростить весь процесс монтажа и в итоге получить качественную конструкцию, которая прослужит без нареканий несколько лет. Выглядит он следующим образом:

1. установка столбов – опор;
2. сооружение фундамента;
3. подготовка полотна и других частей конструкции;
4. монтаж.

Итак, сначала нужно установить опорные столбы. Они предназначены для обеспечения устойчивости забора. Для них можно использовать бетон, дубовые брусы или кирпичи. Бетонируются они на глубину минимум 1 метр. Выкапывается яма соответствующей глубины и шириной 0,5-0,7 метра. Далее в нее помещается столб, уровнем выравнивается и заливается бетонной смесью.

Далее делается фундамент для опорной зоны. Для этого вырывается траншея глубиной 1,5-2 м и длиной вдвое меньше проема ворот. Нарезается арматура такой же длины и несколько штук 20 см и помещается в углубление. Закладная опускается, а швеллер равняется по верхнему уровню земли. После этого яма  заполняется бетоном. По технологии бетонное покрытие нужно выдержать около 4 недель.

Как сделать распашные ворота?

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
3. соберите опалубку;
4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции. После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами

Вместо последних можно использовать болты, под которые придется высверлить отверстия

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Разработка проекта

Любая стройка начинается с разработки проекта, и установка распашных ворот из металласвоими руками не является исключением. Поэтому перед началом сборочно-монтажных работ необходимо составить подробные эскизы будущей конструкции. На чертежах следует указать расположение всех элементов, включая петли и навесы, ребра жесткости, запорный механизм для фиксации створок.

Декорированные створки, но можно обшить обычными листами металла

Металлические ворота из глухого полотна выглядят не слишком эстетично. Чтобы внести нотку разнообразия и придать воротам художественную ценность, их декорируют коваными элементами. Сделать их можно самостоятельно, используя технологию холодно ковки, а можно приобрести красивые металлические элементы в специализированных торговых точках.

На этапе разработки проекта, важно с максимальной точностью указать размеры ворот, это позволит рассчитать количество необходимого материала и составить предварительную смету. Вы можете разработать эскизы самостоятельно, или воспользоваться уже готовыми идеями, просмотрев чертежи с образцами работ

Вы можете разработать эскизы самостоятельно, или воспользоваться уже готовыми идеями, просмотрев чертежи с образцами работ.

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

• создайте чертеж в соответствии со снятыми на местности размерами;
• подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
• изготовьте раму для будущих ворот;
• обшейте раму выбранным материалом;
• когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
• установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.
