Деревянные откатные ворота и способы их монтажа

Популярные типы конструкций

Среди самых популярных типов конструкций выделяют следующие:

  • раздвижные;
  • поворотно-откидные;
  • распашные;
  • рулонные;
  • складные.

Раздвижные ворота считаются беспроигрышным вариантом, так как при эксплуатации они не вызывают проблем.

Легко открываются, требуют минимум пространства. Состоят из одного полотна, которое передвигается по рельсам. Пользуются наибольшим спросом в нашей стране.

Полотна двигаются вдоль стены, поэтому единственное что нужно будет делать — устранять мусор и лёд на пути движения полотна. Делаем откатные ворота из прочного метала, но не оказывая высокой нагрузки на рельсы.

Поворотно-откидные ворота скорее всего подходят для гаражных площадей или отдельных стоянок во дворе.

Как сделать подъемные ворота, чтобы они годами держались? Вопрос непрост, так как срок службы зависит как раз именно от качества выполненной работы.

Самым привлекающим вниманием вариантом являются всё-таки именно распашные ворота. Кроме этого, они являются идеальным вариантом для фантазий, можно выполнить абсолютно любую огромную конструкцию из разных материалов

А главное, что они красиво открываются и привлекают внимание прохожих. Но несмотря на ряд своих приятных моментов, распашные зачастую создают ряд проблем зимой, необходимо постоянно убирать снег по обе стороны двора

Рулонные ворота скорее являются бюджетным вариантом и самым простым в установке

Важно отметить, что рулон не занимает много пространства и легко открывается

Кроме этого, они просты в ремонте, как и механизм их работы. Вы можете свободно выбирать цвет конструкции, подходят под любые дизайнерские решения.

Ещё один хороший вариант — складные. Их особенность в том, что они как бумага легко складываются в одну незаметную конструкцию. Вам может показаться, что ворот вообще нет в этом дворе.

На самом деле, здесь присутствует максимально высокий уровень удобства, кроме постоянного ухода. Ржавчина может легко уничтожить петли полотен, время от времени может понадобиться ремонт.

Определившись с конструкцией ворот, можно приступать к выбору материала, а также вникнуть во все тонкости этого «рукоделия».

Схема откатных ворот

При составлении чертежа конструкции следует правильно рассчитать высоту и длину ворот, а также размеры противовеса (хвостовая часть, находящаяся за пределами проема). Высота должна соответствовать забору, длина – ширине проема, хвостовик делают примерно вполовину короче полотна ворот.

Рекомендуемые параметры откатных ворот с проемом 4 м

На этом же этапе определяются с типом каркаса. Он может состоять из рамы и 2-3 закрепленных под наклоном отрезков прямоугольных труб либо частой обрешетки из горизонтальных и вертикальных направляющих. При желании, в таких воротах можно предусмотреть встроенную калитку, но это требует закупки дополнительных материалов – профиля для рамы, подвесов и прочей фурнитуры. Кроме того, порог такой калитки получится высоким, а это создаст неудобства для детей и пожилых людей.

Материалы

Выбор полотна определяется многими факторами: стоимость отделочного материала, желание полностью защититься от взглядов извне, экстерьер загородного дома. Естественно, что каждый материал также имеет положительные и отрицательные стороны.

Деревянные ворота

Дерево

Такие ворота редко встречаются, хотя они идеально дополняют деревянные дома. Чтобы конструкция была прочнее, сварные каркасы створок делают из металла. Ворота могут быть распашными, раздвижными, иметь калитку. Древесина обладает многими достоинствами:

  • Изделия несложно сделать своими руками. При этом хозяин может воплотить в жизнь любой проект.
  • Простота использования. Ролики, закрепленные на створках, упростят процесс управления.
  • В случае повреждения доски несложно заменить.

К недостаткам относится вес (некоторые породы древесины тяжелые), высокая стоимость качественно обработанной древесины, недолговечность и необходимость постоянного обновления защитного покрытия.

Ограждения из натуральных материалов.

Для оформления полотен используют доски из сосны, ели. Хвойные породы пропитаны смолой и отличаются влагоустойчивостью, долговечностью, красивой текстурой. Сосна обладает твердостью, а ель — легкая и слабо усыхает.

Также часто полотна изготавливают из лиственницы – плотной и крепкой древесины, не загнивающей от осадков. Отличные эксплуатационные характеристики имеет дуб, но материал сложен в обработке и стоит недешево.

Ворота с калиткой

Чтобы деревянные ворота и калитки для частного дома длительное время сохранили отличный вид и качество, им требуется правильный уход. Рекомендуется каждые шесть лет обрабатывать их специальными пропитками (наносят не менее 23 слоев). Средства защищают материал от гниения и вредных насекомых.

Металл

По эксплуатационным качествам металл занимает лидирующие позиции. Прочность, долговечность, надежность – основные достоинства. Благодаря разным технологиям обработки материала, создаются изделия на любой вкус. Изготавливаются ворота гаражные и въездные. Створки делают из сэндвич-панелей, оцинкованной стали.

Правильная эксплуатация и уход продлевают срок службы конструкций. Минимальное техническое обслуживание:

  • Периодически проверяется состояние петель, замков, элементов. Каждые полгода желательно смазывать подвижные детали.
  • Специальная краска защитит металлическую поверхность от вредного воздействия осадков. Лучше использовать молотковую краску, имеющую в составе силиконовые смолы и пигменты металла. Состав отлично ложится на поверхность и подходит для внутренней и наружной отделки конструкций.

Ковка

Эти ворота отличаются прочностью и выделяются эффектным видом. В процессе ковки изготавливают изделия разнообразных форм и конфигураций (даже арки). Полотна бывают из сплошных металлических листов, украшенных элементами, или же проемы створок заполняют узорами.

Подъемные ворота

Выбирая дизайн и орнамент, ориентируются на стиль домостроения. Чаще всего устанавливаются откатные, распашные и гаражные ворота. Достоинства кованых конструкций:

  • эксклюзивный вид;
  • устойчивость к осадкам;
  • надежность и прочность конструкций, изготовленных из нержавеющей стали;
  • органично сочетаются с деревом, каменными ограждениями, кирпичом.

Из недостатков нужно отметить солидный вес, высокую стоимость, сложность монтажа.

Оригинальные кованые изделия.

Периодическая обработка полотен антикоррозийными составами продлит срок их службы на десятилетия.

Профлисты

Популярность материала объясняется его надежностью и возможностью быстро своими руками оформить ограждения. Для оформления ворот и заборов рекомендуется выбирать оцинкованный стальной лист, покрытый с обеих сторон полимерным антикоррозийным слоем (материал маркируется буквой «Н»).

Распашные ворота

Несущие качества металлопрофилей обеспечиваются гофроформой и специальными бороздками, придающими дополнительную жесткость. Преимущества материала:

  • устойчивость к коррозии и переменам погоды;
  • долговечность (гарантия около 50 лет);
  • простота установки (не требуется спецоборудование);
  • широкая цветовая палитра;
  • простота ухода.

Подвесные ворота

Из недостатков профлистов выделяют «большую парусность» (при шквальных ветрах и слабом креплении створки могут быстро перекоситься). Также листы можно повредить сильными ударами.

Ворота частного дома

Автоматика

Закончив работу с основными элементами, в любой момент можно оснастить ворота системой автоматического открывания. Перед тем как сделать автоматические конструкции, проводится точное измерение размеров направляющей. Делается заказ зубчатой рейки нужного размера.

Это очень важно, потому что часто при заказе ошибаются, заказывая рейку меньшей длины. В работе такая рейка не дает автоматически до конца открыть створку, что становится большой проблемой

В число необходимых элементов для установки необходимо приобрести:

  1. Привод для открытия и закрытия.
  2. Блок управления.
  3. Зубчатую рейку.
  4. Брелоки дистанционного управления.
  5. Концевые выключатели.

Подробная деталировка

Установка этих элементов осуществляется согласно схеме подключения, прилагаемой к блокам.

Оригинальные способы отделки

Деревянные ворота под старину – один из популярных видов декорирования. Здесь огромнейшее разнообразие предлагаемых вариантов, где многие предпочтение отдают резным воротам.

Такая отделка сложна. Чтобы вырезать из древесины даже самые простые фигурки, нужны специальные инструменты с навыками работы ими, опыт и фантазия. Если ни того, ни другого нет, то лучше заказать готовую отделку, которую уже самостоятельно прикрепить к каркасу створок. Ручная резка стоит дорого.

Подгоняя под старину, можно воспользоваться росписью. Здесь также требуется фантазия и умение рисовать красками, хотя можно обойтись и без этого. Необходимо купить трафареты, благо широкий ассортимент продается в художественных магазинах. Их даже можно заказать под определенный рисунок. А уже нанесение росписи через трафарет – дело нехитрое.

Еще один вариант подгонки под старину – кованые элементы. Такая отделка – верх респектабельности. Даже самые невзрачные ворота из дерева, облицованные ковкой, становятся шедевром искусства. Своими руками ковать железо, если вы в этом деле неспециалист, невозможно. Благо кованые элементы сегодня продаются в строительных магазинах. Их крепят к деревянным воротам гвоздями или саморезами.

Преимущества и недостатки откатных ворот

Преимущества:

  • простота открывания, не требующая больших усилий;
  • разумная себестоимость изделия;
  • легко поддается автоматизации;
  • нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

  • для отката потребуется место;
  • под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Бетономешалка Вихрь БМ-18АП

19 390 ₽
Посмотреть

Бетономешалка Вихрь БМ-20АЧ

22 190 ₽
Посмотреть

Бетономешалка БМ-200П

21 690 ₽
Посмотреть

Бетономешалка БМ-180П Вихрь

19 390 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-100

21 090 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-120

20 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-230

23 990 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-205

22 190 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-160

19 490 ₽
Посмотреть

Бетономешалка ВИХРЬ БМ-63

13 390 ₽
Посмотреть

Все предложения

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

  • если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
  • при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Сборка и навеска створок

Работы следует начать с подготовки навесов

Это важно, так как установить готовые створки будет гораздо труднее. Порядок действий:

  • из листового металла изготавливают пластины с отверстиями под шурупы;
  • навесы укладывают на ровный лист металла, приставляют к ним в нужных местах пластины и приваривают их. Необходимо проследить, чтобы получилось одинаковое количество левых и правых шарниров;
  • верхние пластины шарниров прикрепляют к вертикальным деревянным брускам длиной 2 м (это будут вертикальные части обвязки створок);
  • прикладывают бруски с шарнирами к столбам и прихватывают нижние части пластин. После этого бруски отвинчивают и тщательно проваривают шарниры.

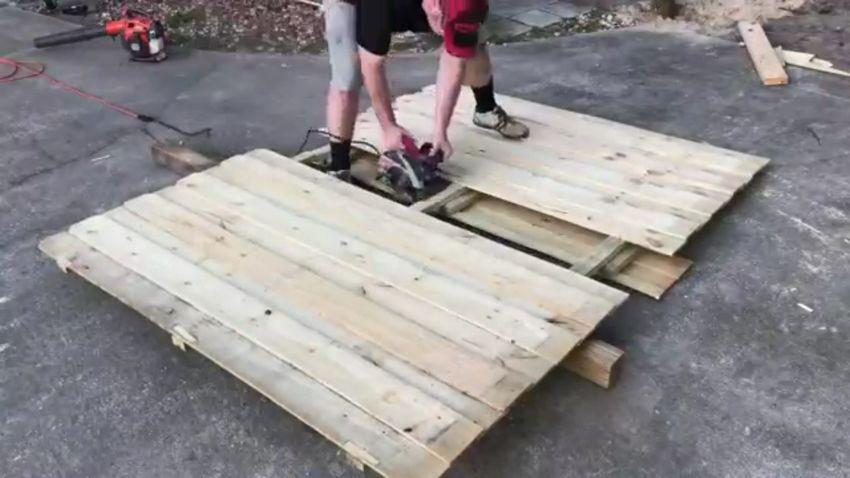

Теперь можно приступать к сборке створок. Порядок действий:

  • нарезка брусков и сборка обвязки створок. Как правило, делают прямоугольный каркас с диагональным бруском. Сборку ведут вполдерева, с клеевым и резьбовым соединениями;

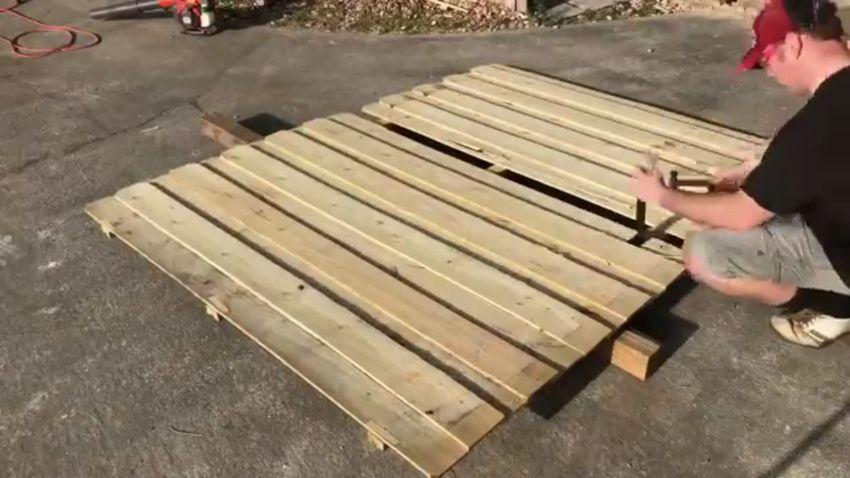

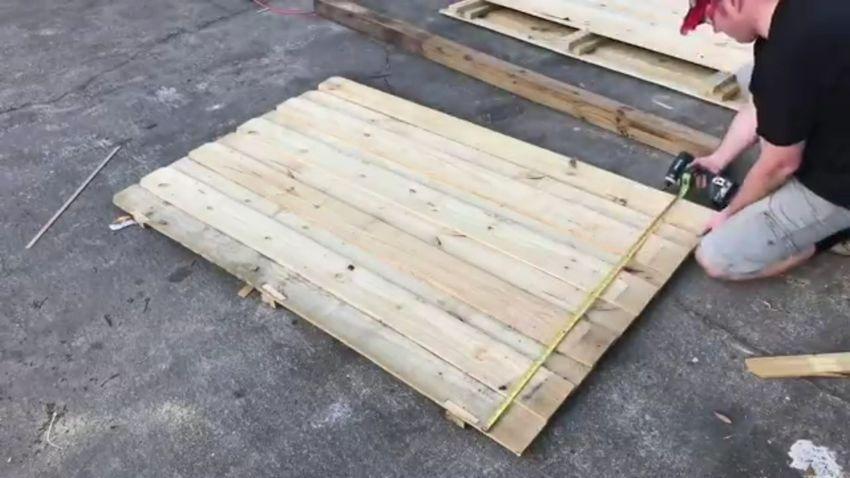

  • оба каркаса укладывают на ровную поверхность и прикрепляют дощатый настил — заполнение створок;
  • поднимают створки и привинчивают петли по старым отверстиям;
  • красят створки, прикрепляют ручки и крючья для запорного бруска.

На заметку! После этого сборку ворот можно считать завершенной. Производят проверку работоспособности и исправляют обнаруженные недостатки.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

  1. Ручной откат.
  2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.

Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.

Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.

Влияние веса откатных ворот на параметры направляющей рельсы (консоли)

Масса створки ворот, кг.Сечение направляющей рельсы, мм.Толщина стали, мм.
До 30060х703,5
300-70085х955
800 и более170х18012

Сечение балки (рельсы) для откатных ворот

Фурнитура

Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.

Автоматика

Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.

Влияние веса откатных ворот на параметры электропривода (мощность)

Масса створки ворот, кг.Мощность электропривода, Ватт
До 300250
300-700350
800 и более500

Изготовление распашных ворот с калиткой своими руками

Самостоятельное изготовление деревянных ворот для гаража не только сэкономит Ваши средства, но и позволит создать изделие, в точности соответствующее индивидуальным потребностям, внесет нотку оригинальности и уникальности, станет интересным и увлекательным занятием.

Вот общая методика конструирования распашных ворот с калиткой – самой простой и надежной конструкции:

    1. Проектирование.

Этот этап начинается с измерения проема, подбора конфигурации, выбора типа рамы (металлической или деревянной), определения необходимого сорта древесины.

Затем в произвольном виде – от заметки до полноценного чертежа – разрабатывается проект изделия (пример на фото выше), рассчитывается потребность в материалах.

    1. Подготовка материалов и инструментов.

Включает закупку древесины, петель, крепежа, защитных жидкостей.

Поиск или приобретение необходимого минимума инструментов – пил*, дрели, рубанка, наждачной бумаги, молотка, киянки, отверток, контрольно-измерительного инструмента.

* Вместо пилы, лучше воспользоваться электролобзиком или ручной циркулярной пилой, при наличии должных навыков работы с инструментами.

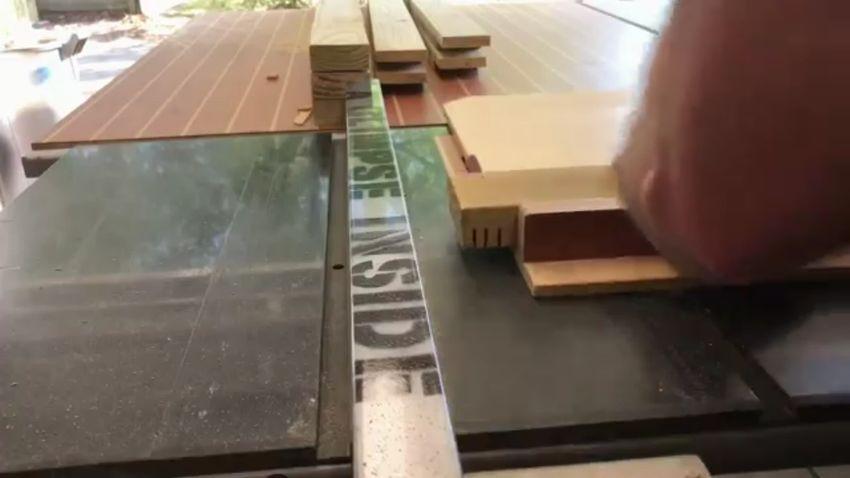

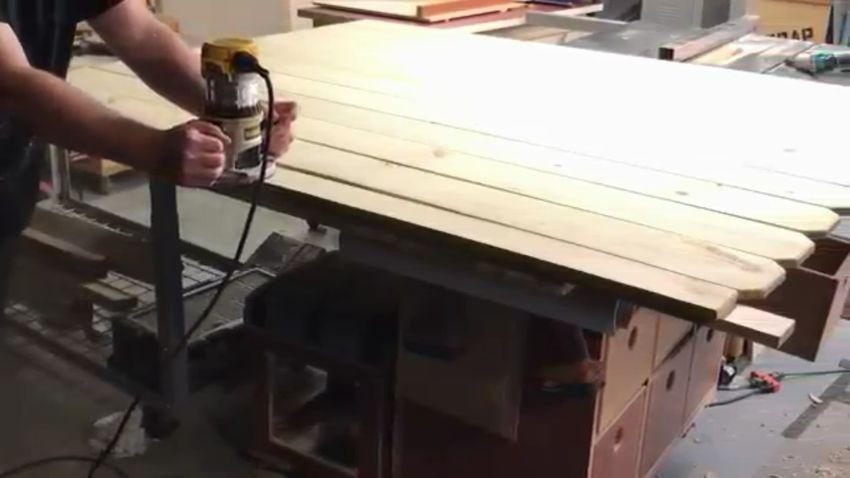

    1. Распиловка и обработка материалов.

Материалы рамы и обшивки нарезают на участки требуемой длины, при необходимости – придают особую форму концевым частям.

Полученные заготовки при необходимости обрабатывают рубанком, а затем шлифуют наждачным кругом при помощи дрели, иногда – покрывают первыми защитными слоями.

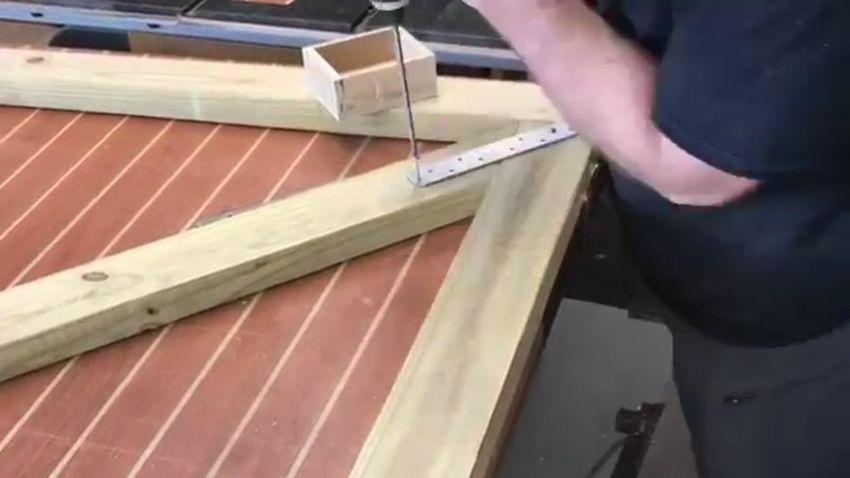

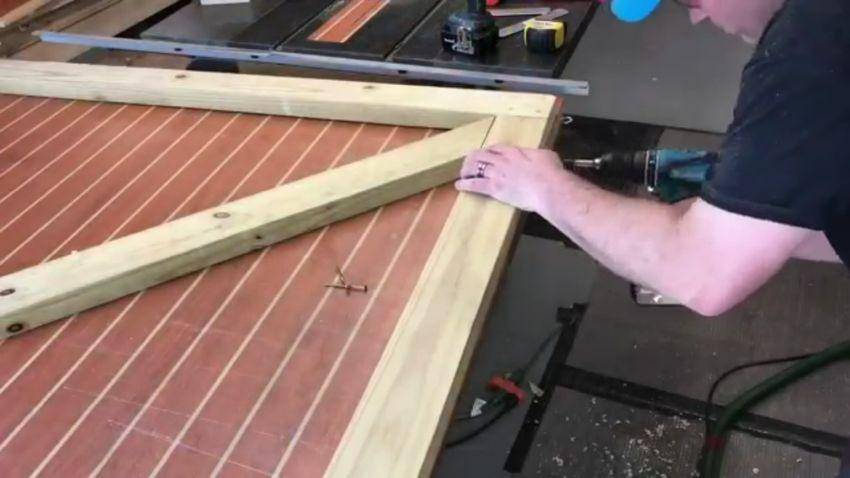

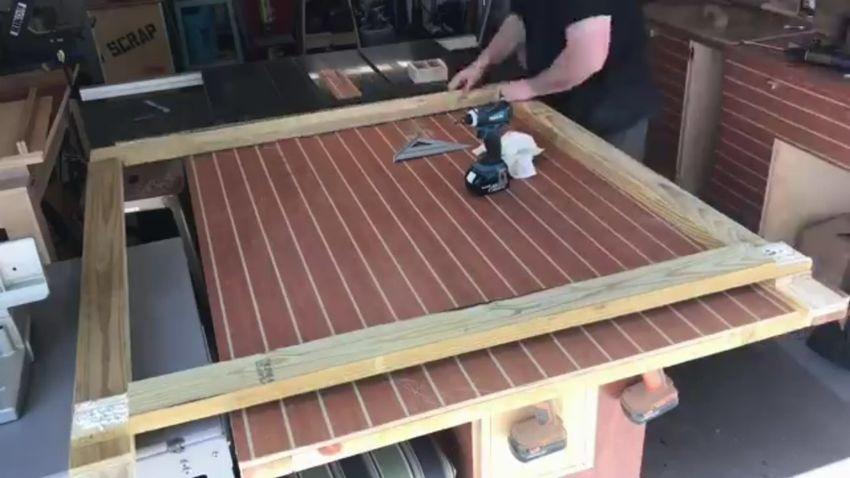

    1. Сборка рамы ворот.

Раму изготавливают из деревянного бруса или металлического профиля. В последнем случае целесообразно использовать сварку, а для крепления обшивочных досок просверлить отверстия и использовать резьбовые соединения.

Использование деревянного бруса предполагает соединение рамы саморезами с использованием крепежных пластин и уголков; для монтажа обшивки можно будет использовать гвозди или саморезы, но если порода твердая, для них следует просверлить направляющие.

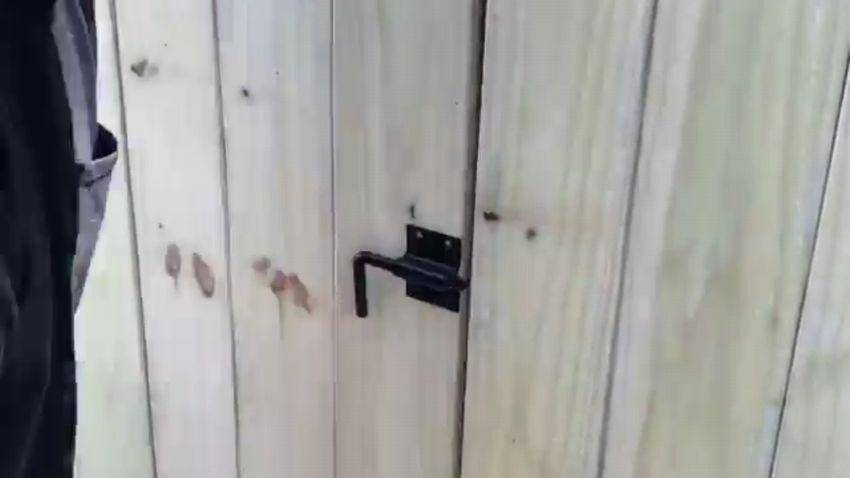

На раму монтируют петли крепления и петли калитки, в случае необходимости – дополнительные механизмы (стопоры, фиксаторы и т.п.).

    1. Сборка рамы калитки. Выполняется по аналогичной методике.
    2. Обшивка ворот и калитки.

Предполагает монтаж досок, часто – по предварительно подготовленным направляющим отверстиям для резьбовых соединений. Это важный и ответственный этап, на котором формируется внешний вид будущего изделия.

Различают четыре основных вида расположения досок в обшивке: вертикальное, горизонтальное, диагональное и узорное.

Важно – этот пункт следует поменять местами со следующим, если ворота большие и изготовлены из твердых сортов дерева, а у Вас нет возможности воспользоваться дополнительными механизмами или посторонней помощью, чтобы установить собранные ворота на петли гаража

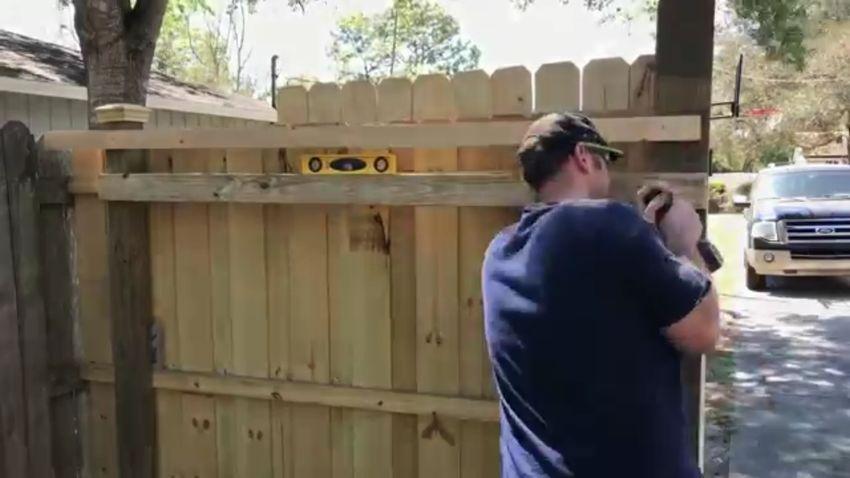

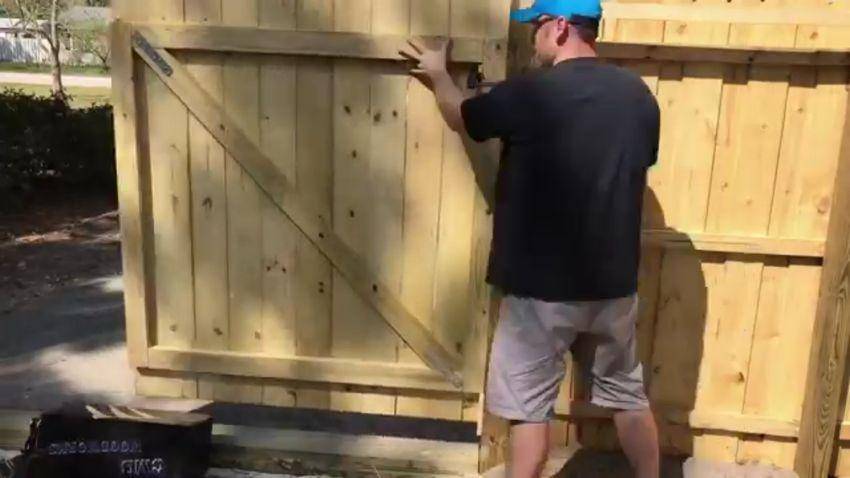

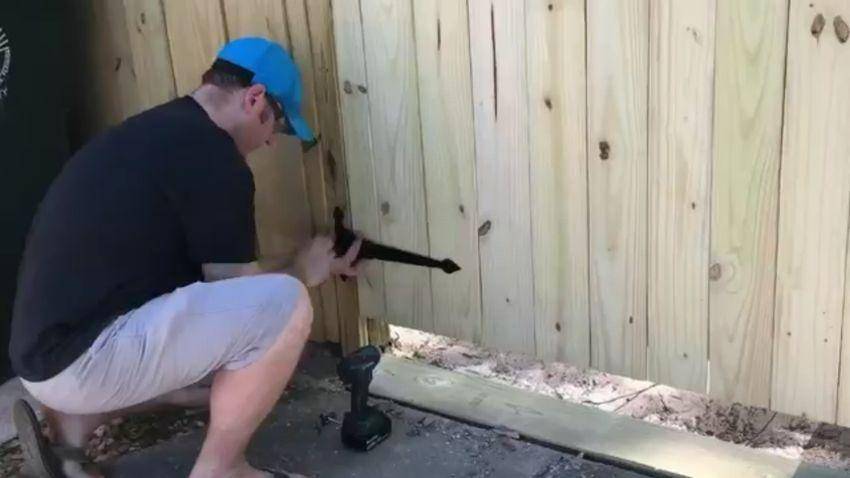

    1. Монтаж петель гаража и установка на них ворот, монтаж калитки.

Петли должны надежно фиксироваться на опорной поверхности. Створки надевают на петли, проверяют свободный ход, проводят смазочные работы.

    1. Нанесение финишных защитных покрытий, контроль качества выполнения работ.

В роли финишных покрытий выступают, чаще всего, грунт с масляной краской или лак с морилкой. Второй вариант предпочтительнее, так как оставляет видимой фактуру древесины.

На этом сборку и монтаж гаражных ворот из дерева можно считать завершенной. В случае качественного и аккуратного выполнения работ, они прослужат Вам долгие годы.

Монтаж рамы и полотен

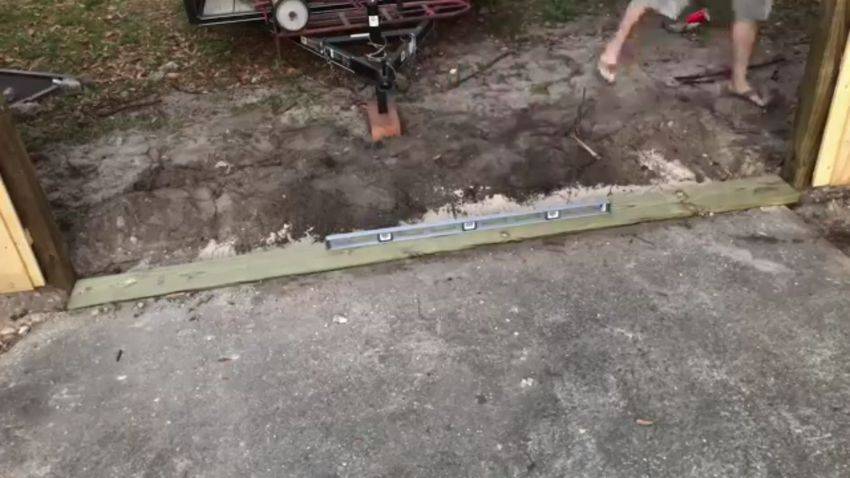

Сборка въезда в гараж своими руками начинается с монтажа коробки в воротном проеме. При установке коробки вам нужно максимально точно выдержать горизонтали и вертикали, иначе при монтаже возникнут перекосы воротных полотен, требующие переделок. В проеме рама крепится к опорным столбам или стенам анкерными болтами.

Чтобы установить деревянные ворота для гаража своими руками, вам понадобится помощь одного помощника, который придержит поставленные вертикально полотна для разметки мест петель, окончательного крепления петель к коробке. Обычно применяют внутренние петли большого размера. Декоративным видом отличаются наружные петли «стрела», которые хорошо выдерживают немалый вес полотен. При их применении необходимо крепить петли сквозными болтами, чтобы исключить откручивание шурупов или саморезов снаружи.

Разновидности

Ворота из дерева могут быть изготовлены в двух конструкционных вариантах:

  • распашные (традиционные);
  • откатные (современные).

Сравнение откатных и распашных ворот

Распашные ворота

Это традиционный тип ворот, состоящих из двух створок. Они поворачиваются вокруг вертикальной оси, посредством металлических петель. Для этого нужны мощные и устойчивые опорные элементы — столбы, установленные по бокам створок. Они испытывают значительные нагрузки с изменяющимся вектором, что выдвигает серьезные требования к прочности и надежности опор.

Деревянные распашные ворота

Для перемещения створок требуется свободное пространство. Это усложняет эксплуатацию — нельзя слишком близко подъехать к воротам, приходится постоянно убирать снег в зимнее время, обслуживать механику створок (петли). Поворотные элементы должны быть специальной конструкции, способной прочно крепиться на створках.

На заметку! Из-за особенностей передвижения створки распашных ворот приходится делать массивными, способными выдерживать специфику эксплуатации. Они висят на элементах одной из боковых кромок и должны быть достаточно прочными, чтобы отсутствовали деформации и перекосы.

Откатные ворота

Это конструкция, при которой проезд закрывает всего одна створка. Она отъезжает в сторону по направляющим, а после прохода техники снова подкатывается на место. Для перемещения створки требуются специальные направляющие той или иной конструкции. Кроме этого, необходим электропривод (можно откатывать створку вручную, но это требует довольно серьезных физических усилий).

Откатные ворота из дерева и металла

Поскольку движение створок производится в плоскости забора, пространство возле ворот свободно. Можно подъехать на автомобиле практически вплотную, причем с любой стороны. Единственным условием становится наличие места для передвигающейся створки. Это означает, что столбы должны быть установлены от угла не ближе, чем на расстоянии длины ворот.

Сергей
строитель

С точки зрения прочности откатные ворота являются более надежными — они не так сильно деформируются. Малый вес створок позволяет уменьшить нагрузку на верхнюю горизонтальную перекладину (большинство конструкций использует этот способ перемещения, так как нижние опорные элементы постоянно забиваются грязью и ролики сходят с направляющих).

— Сергей строитель

Проектирование чертежей и схем

Весь технологический процесс установки делится на несколько этапов. Произвести точные расчеты, создать чертежи и схемы – первое, что нужно сделать. Игнорировать этот этап не стоит, поскольку именно от точности расчетов зависит будущее успешное функционирование системы. В проектирование входит проведение следующих действий:

  1. Замеры высоты и ширины проема для определения оптимального варианта конструкции.
  2. Расчет противовеса нужен, чтобы уравновесить створки ворот. Правильный расчет способствует правильному распределению веса конструкции по кареткам.
  3. Оценка веса полотна для определения подходящей несущей опоры.
  4. Изготовление чертежей и схем.

В зависимости от веса будущей откатной системы, подбирается фурнитура. Планируя установку откатных ворот в регионе с неблагоприятными климатическими условиями, следует учитывать нагрузку от порывов ветра.

Достоинства и недостатки

Достоинства:

  • малый вес;
  • простота обработки материала;
  • высокая ремонтопригодность;
  • на рынке представлен достаточно широкий выбор древесины, можно выбирать подходящие варианты.

Недостатки:

  • отсутствие стабильности. Древесина склонна к впитыванию и выделению воды с изменением размеров:
  • органическая природа материала является причиной биологических поражений, появления грибка, плесени и гнили;
  • древесина огнеопасна.

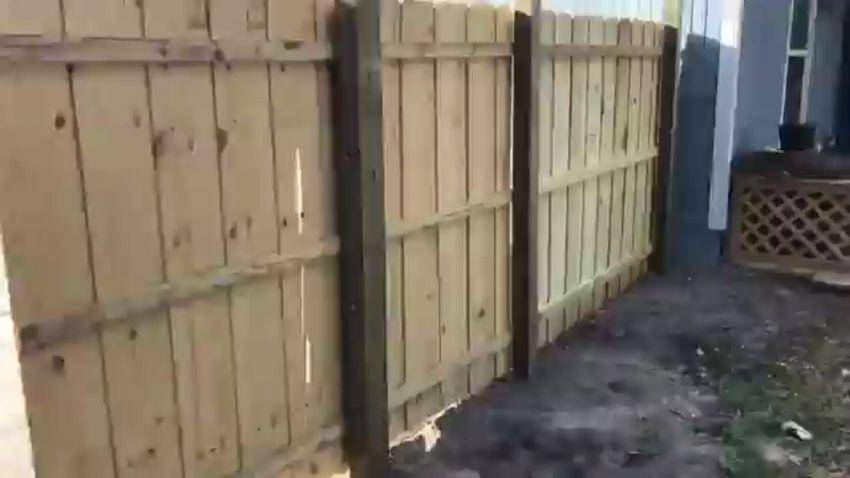

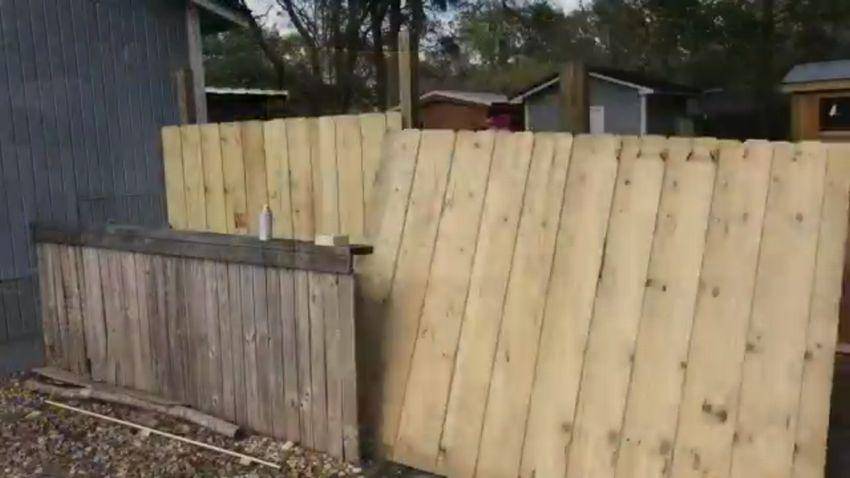

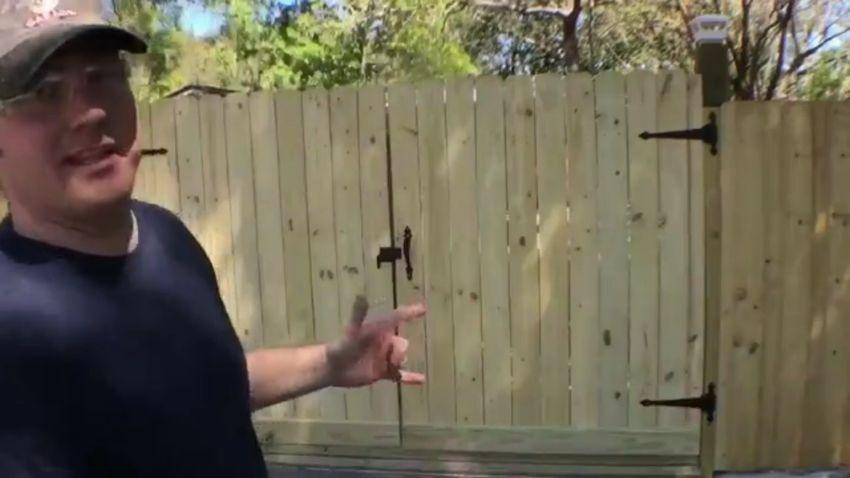

Деревянные ворота откатные

Несмотря на эти недостатки, деревянные ворота встречаются не реже металлических. Их можно изготовить самостоятельно, что обеспечивает значительную экономию денег. Это становится решающим аргументом для многих пользователей.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

  1. Шуруповерт.
  2. Рулетка.
  3. Молоток.
  4. Компрессор и пульверизатор.
  5. Лом и кирка.
  6. Трамбовочный инструмент.
  7. Резервуары для бетонной смеси и сыпучих стройматериалов.
  8. Сварочное оборудование.
  9. Болгарка.
  10. Карандаш или чертилка.

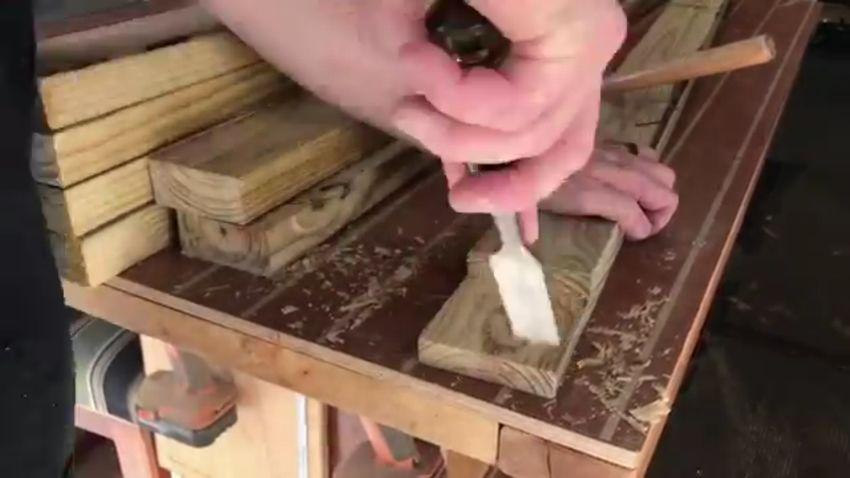

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

  1. До 18 м профильной трубы с разным сечением.
  2. Швеллеры длиной от 2 м.
  3. Толстые металлические листы.
  4. Арматура или стальные прутья.
  5. Сырье для приготовления бетонного раствора.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
