Подготовка ворот и мест крепления
Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне
Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Монтаж и настройка привода
Настройка актуатора Рычажные механизмы устанавливают для нетяжелых полотен, но есть и более мощные и дорогие модели. Линейные потянут большие нагрузки, но по надежности оба устройства одинаковы, поэтому выбирают тип для конкретного случая. Элементы механизма располагают недалеко от плоскости ворот, изолируют от влаги.
Пульт управления открыванием и закрыванием ставят как отдельное устройство в помещении или на уличной опоре. Монтаж приводных деталей и запчастей выполняют по инструкции, которая сопровождает продажный комплект автоматического устройства.
Перед настройкой разблокируют автоматику ключом, чтобы дать возможность ручной координации. Проверяют плавность передвижения полотна, чтобы не было толчков. Если есть затруднения, контролируют правильность монтажа, а также соблюдение монтажного промежутка, который рекомендует изготовитель.
Монтаж автоматики для распашных ворот
Итак, разберемся подробнее, как установить автоматику для распашных ворот:
- Устанавливаются привады на две петли ваших ворот, так как при отказе одной есть возможность не прибегать к мгновенному ремонту, и выполнить его в удобное для вас время.
- Все элементы должны плотно устанавливаться к поверхности ворот, и быть хорошо заизолированными. Тем самым вы обезопасите себя от быстрого выхода из строя из — за попадания влаги.
- Довод электричества лучше всего размешать в пустотелых столбах или стойках или прямо по поверхности каменных столбов. Это обеспечит вам лучшую способность произвести необходимый ремонт и выявление неисправностей в проводке.
- Далее следует установка пульта управления. Его можно вмонтировать, как в отдельно стоящий элемент, так и непосредственно в сам прилегающий столб, который держит ваши ворота.
- Далее следует монтаж элементов синхронизирующих работу ворот. Они устанавливаются на створке ворот, и к прилегающим элементах столба, это обеспечивает закрепление ваших ворот.
Схема сборки механизма
Важно! Стоит помнить также о правильном расположении проводки. В лучшем случае ее следует спрятать под землёй и на хорошей глубине, чтобы она не была подвержена воздействию при посадке рядом с воротами цветов или деревьев
Можно так же установить видео фиксатор. Это возможно с участием этапов установки дополнительной камеры видео сьемки непосредственно на столбе ворот. Так же существуют специальные датчики, которые автоматически с наступлением темноты закрывают ворота. Их устанавливают с помощью крепежных элементов и полноценно включают в программное обеспечение для автоматического закрытия ворот.
Пример распашных ворот с автоматическим устройством
Шпилька для самодельного привода
Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.
Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.
Увеличиваем твёрдость шпильки
Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.
Увеличение витков резьбы шпильки
Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.
Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.
Особенности монтажа
Сначала устанавливаются ворота обычным способом. То есть полотна навешиваются на опорные столбы. Если используются металлические или чугунные опоры, их необходимо обработать антикоррозийным средством. После покрытия опоры должны просохнуть. Следующим слоем накладывается растворитель. Опять просушивается. Завершающий слой – грунтовка. Обработанные таким способом опоры дольше прослужат без коррозийных покрытий. Делается это до навешивания петель и створок.
Свариваются петли. Только после грамотной установки система автоматизируется.
Стойки для створок можно изготовить из кирпича. Чтобы это осуществить, в центре размещают трубу с сечением 100 на 100 мм. Арматура приваривается к трубе. На внешнюю сторону необходимо вывести три элемента. Это те детали, которые будут прикреплять трубы к кирпичным столбикам. После этих действий к конструкции приваривают петли. Отступ от земли делается не менее 1 метра. Здесь будут крепиться детали для монтирования провода.
После изготовления рамы для ворот она обшивается выбранным материалом. Обычно это дерево или пластины из металла.
Общие понятия о конструкции ворот с автоматикой
Для начала рассмотрим из чего состоят автоматические ворота с дистанционным открытием в общем, затем подробно — особенности для каждого типа, а также какие нюансы присущи каждому виду, что важно при выборе данной продукции. Отдельно опишем, как создать автоматические секционные и откатные ворота самостоятельно
Общий алгоритм работы такой:
- на электронный блок управления поступает сигнал из устройства ДУ или из панели контроля;
- активируется реле, которое инициирует старт сервоприводов, двигающих створки.
Устройство автоматических ворот:
- полотно, створки. Данная составная часть и вариант ее движения — главные определяющие разделения автоворот на типы. Створки (панели, ламели, секции) двигаются по направляющим, отъезжают по рейкам, распахиваются, складываются. Полотно может заехать под потолок, около стены, сложится или свернуться в короб, распахнуться. Описанные особенности являются главной позицией выбора, так как не всегда есть место в помещении, на территории для размещения створок;
- привод. Данный аспект также влияет на подбор, но он более ограничен в применении: для определенных технических нюансов некоторых конструкций характерен именно конкретный тип узла, приводящий в движение полотно.
Приводы
Есть следующие типы силовой системы (сервоприводов):
- червячная передача с мотором и шкивом (один или несколько). Тут применен комплекс шестерней без цепи, обычно весь узел располагается как можно ближе к основной конструкции, что уменьшает потребность в количестве зубчатых колес, передающих усилие. Таким оборудованием чаще оснащаются откатные автоматические ворота. Плюсы — низкий уровень шума, выше надежность (нет цепи, которая может оборваться, слететь);
- цепь. Связанные между собой шестерни (может быть даже одна). Шкив с зубчатым сегментом приводится в движение стержнем мотора, двигает рейку с вырезами. Шум при работе несколько выше. Такая система чаще ставится на ворота рулонные, характерная также для секционных комплектов;
- локтевые (рычажные), линейные приводы. Это комплекс связанных с силовым узлом, соединенных между собой рычагов или один такой элемент. Подтипы: гидро-, электромеханические, подземные. Характерно для распашных систем.
Перечисленные виды приводов могут активироваться не только электричеством, но и ручным способом, может также быть отдельная механическая система для последнего.
Заключительный этап установки привода
После монтажа необходимо проверить работоспособность механизма. Во время открывания створки должны двигаться в правильном направлении. Если они начинают двигаться в обратном направлении, это говорит о том, что во время установки привода были перепутаны провода.
Дополнительно можно установить фотоэлементы и ограничители хода ворот. Фотоэлементы останавливают конструкцию в случае, если в проеме появилось препятствие. Это позволяет защитить механизмы от перегрузок и сделать конструкцию более безопасной.
При желании можно сделать самодельный привод для распашных ворот. Для этого понадобится сварочный аппарат. Такие устройства создают владельцы участков, желающие сэкономить или люди, которые привыкли все делать своими руками. Если основательно подготовиться к проведению работ, весь процесс может показаться легким. Основной деталью, которая понадобится для создания привода, является механизм спутниковой антенны, который оснащен червячной передачей.
Устанавливая электропривод на распашные ворота, стоит проверить, правильно ли расположены створки и не имеется ли на их пути препятствие. Если на пути движения ворот будет препятствие, привод может сломаться из-за чрезмерной нагрузки. Именно поэтому многие устанавливают фотоэлементы, которые останавливают сворки во время закрытия, если между ними имеется посторонний предмет. Также это позволяет сделать конструкцию более безопасной, так как во время движения между створками могут оказаться дети или домашние животные.
голоса
Рейтинг статьи
Какова комплектация автоматики

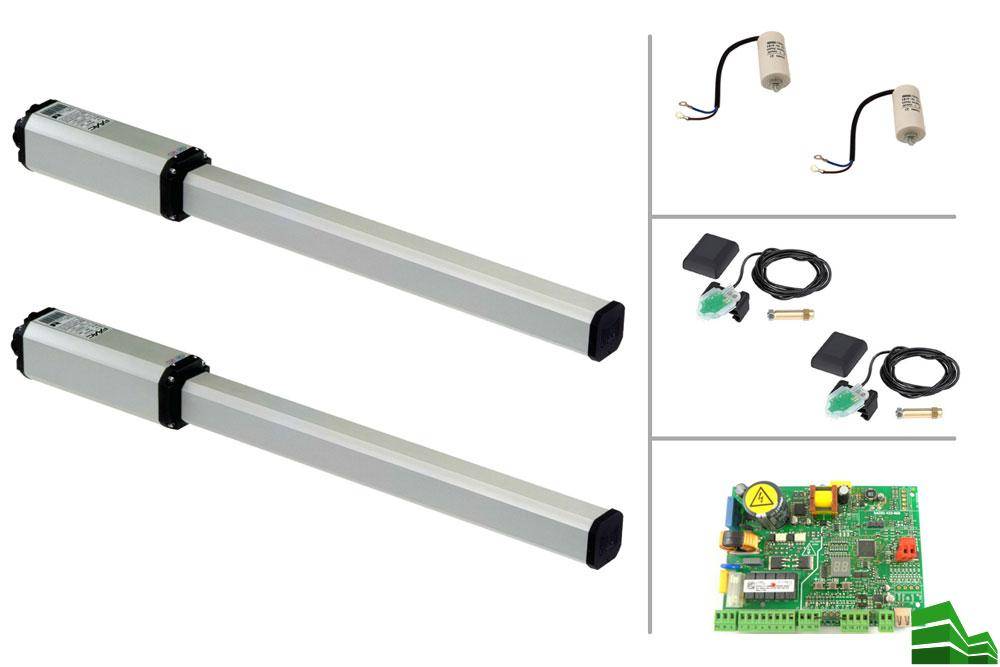

Вариант комплекта привода для ворот распашного типа
Чтобы не создавать себе проблем при установке дистанционной системы, необходимо еще в магазине проверить правильность ее комплектации.

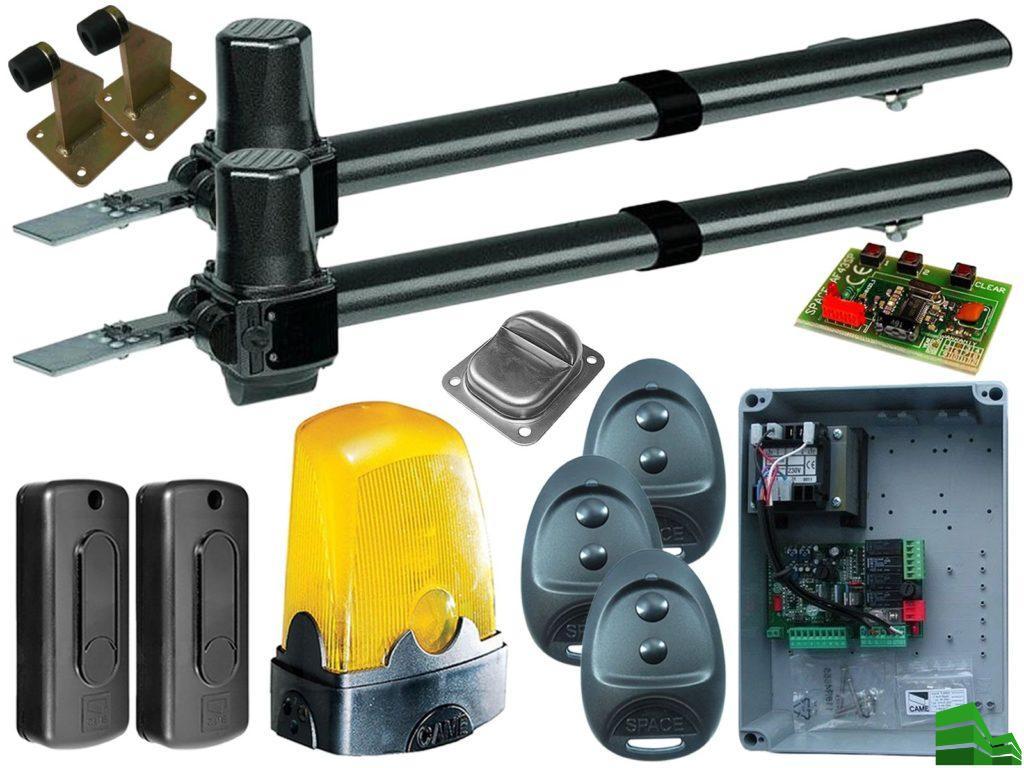

Обычно автоматика для распашных ворот включает в себя:
- блок управления;
- два привода, каждый из которых должен прикрепляться к одному столбу;
- электронный пульт, посредством которого должно осуществляться управление воротами. Некоторые компании, комплектуют набор двумя пультами управления;
- руководство по эксплуатации, включая инструкцию монтажа, схемы и чертежи.
К основному комплекту можно купить дополнительные элементы, такие как брелоки-передатчики, радиоприемник, сигнальную лампу, фотоэлементы, антенну. Брелоки будут полезны в том случае, если воротами управляют более двух человек. Установка сигнальной лампы необходима, если мимо ворот часто проходят люди. Она будет предупреждать о том, что ворота начинают открываться. Если ворота с калиткой, дополнительно потребуется приобретение электромеханического замка.
Еще более «умным» электронным устройством являются фотоэлементы. Они способны «видеть» объекты, которые находятся поблизости (в радиусе открывания и закрывания). Если, например, рядом случайно окажется какой-нибудь домашний питомец, или человек, автоматика остановит процесс открывания или закрывания. Процесс не возобновится до тех пор, пока обнаруженный ею объект не покинет поле действия.
Перечень необходимых инструментов
Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:
- Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
- Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
- Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
- Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
- Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
- Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.
Схема и принцип работы
Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.
Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.
Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.
Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.
Сборка актуатора
Определение размеров актуатора
В основе актуатора лежит телескопический механизм. Чтобы его создать, вам понадобится пара металлических коллекторов. Один из них должен входить в другой без люфта. Подойдут трубы с квадратным и круглым сечением – это не сыграет особой роли. В полости не должно быть ржавчины, трещин, сколов. Поэтому рекомендуется приобретать трубы, которые не применялись в работе ранее.
Размеры труб и шпилек следует рассчитывать самостоятельно на основе предварительных замеров.
К примеру, имеется сложенный привод длиной 110 см с рабочим ходом 50 см. Тогда протяженность внешнего коллектора должна быть не больше 100 см, а внутри него будет вложен другой канал – еще меньше, 80 см.
Зато длина шпильки может быть от 110 см. На это влияет способ фиксации двигателя. При открытых воротах приводные трубы имеют перехлест в 30 см.
Сборка выдвижной части
Алгоритм сборки выдвигающейся части:
- Пропускаем через наименьший коллектор шпильку с закрученным метизом и устанавливаем ее в центральной части трубы. Последняя не должна иметь слишком большой диаметр;
- Равномерными усилиями обтачиваем метиз до полного вхождения в канал;
- Фиксируем все сварочным аппаратом. Внутри сваривать необязательно. Но, если есть желание, то можно сделать это через вырезанное отверстие;
- После закрепления метиза выкручиваем шпильку;
- На конце шпильки фиксируем опорную деталь с очищающим аппаратом, который закрыт с двух сторон;
- Подшипник должен беспрепятственно скользить по полости трубы. Между ним и стенкой канала пространство должно быть не больше 1 мм;
- Зажимаем опорный элемент на шпильке двумя метизами;
- Между гайками прокладываем пару шайб, чтобы предотвратить трудности с вращением;
- Смазываем шпильку литолом;
- Вводим шпильку внутрь наименьшего коллектора и закручиваем метиз;
Для проверки правильности сборки можно прогнать по всей длине трубы подшипник. Он должен передвигаться легко и не заклинивать.
Заглушки и шарнирные соединения
Теперь самое время заняться заглушкой. Она представляет собой стальную болванку. Ее размер немного меньше, чем диаметр коллектора.
Чтобы привод можно быть в любой момент отремонтировать, в канале следует сделать несколько отверстий.
К торцу пробки с помощью сварки нужно прикрепить металлические полоски с отверстием. Пространство между ними не должно быть больше толщины фиксатора на воротной створке.
Перед монтажом заглушки внутрь трубу можно положить 50-70 г литола. Далее подшипник установите в канал на 5 см, после чего не забудьте добавить смазки и заглушить коллектор.
Внешняя труба актуатора
Из коллектора полностью вытаскивают шпильку до тех пор, пока подшипник не будет упертым в гаечный метиз. Внутренний коллектор устанавливают во внешний, а шпильку закручивают 5-6 оборотов.
После этого монтажники выбирают метод фиксации двигателя. В идеале цилиндрический корпус мотора фиксируют внутри коллектора с помощью прижимных крепежей.
Если возникли трудности с поиском двигателя подходящего габарита, тогда можно приварить к задней части отрезок канала, металлической полосы или уголка. Таким образом, получится зафиксировать небольшой мотор любым доступным вариантом.
Установка мотора и окончательная сборка
Вал двигателя и шпильку соединяют вместе посредством муфты. Ее можно купить в магазине. Обычно она продается среди комплектующих для двигателя. Иногда можно самостоятельно ее создать, используя парочку маленьких трубочек. Они должны быть вложены друг в друга.
Повторно смазываем шпильку литолом и крепим мотор на площадке. Вращательными движениями сокращает длину спускового механизма до исходного положения. Далее уже всю поверхность внутреннего коллектора смазываем литолом и полностью складываем приводной механизм.
Если двигатель зафиксировать во внутренней части коллектора, тогда нужно его разместить на глубину 5-6 см. При этом желательно воспользоваться заглушкой, идентичной первой.
Проводку можно пропустить через отверстие, сделанное внизу коллектора. Главное, чтобы туда не попадала влага. Еще один участок для создания отверстия – сама заглушка. Независимо от выбранного метода рекомендуется установить сальниковые вводы.
Когда мы крепим мотор на площадке, мы должны приварить подшипник к ней. После этого обязательно следует убедиться в надежности и жесткости сооружения. А двигатель лучше оснастить защитным кожухом.
Когда все сделано, дело остается за малым – установить спусковые механизмы на необходимое место. В конце нужно соединить наконечники заглушек с крепежами на дверях и столбах. Для этого могут понадобиться метизы.
Автоматические ворота своими руками: этапы изготовления
Схема строения автоматических распашных ворот.
Процесс изготовления дверей достаточно прост: для начала нужно составить чертеж ворот или найти готовый, приготовить материалы и инструменты и работать по инструкции. Первым этапом работ будет проектирование. Выполнять его обязательно, так как от правильного определения размеров конструкции зависит удобство ее эксплуатации. Схема составляется достаточно просто, однако требует учета удобных и проверенных размеров конструкции.
Основное условие изготовления ворот своими руками — умение работать с металлом, резать и варить. Кроме того, строителю потребуется напарник, который поможет снять мерки и зафиксировать элементы конструкции при сварке. При точном соблюдении технологии ворота будут такими же качественными, как заводские.
Подготовьте все инструменты, материалы и комплектующие для автоматических ворот:
- металлические профили;
- металлические листы;
- профнастил;
- силовые петли;
- деревянные бруски;
- плиты ОСБ;
- уголок (труба);
- рулетка;
- строительный уровень;
- сварочный аппарат;
- болгарка.
Автоматизация ворот.
После измерения проема можно приступать к изготовлению несущей рамы: нарезать уголки, составить конструкцию на ровной поверхности, выровнять углы. Прямые углы нужно проверять по диагонали — если длины одинаковы, рама собрана правильно и ее можно сваривать. После сварки каждый угол необходимо отшлифовать и покрыть антикоррозийным составом. Для изготовления прочных автоматических ворот своими руками рекомендуется изготовить две рамы и соединить их между собой сваркой или обрезками уголка.
Затем изготавливается металлический каркас — две распашные створки из профильных труб или уголков. Для начала следует установить направляющие в раму и выставить по осям так, чтобы между дверками остался зазор 2 мм. После этого проверяют прямые углы и сваривают каркас — обрешетку будущих ворот. Для обшивки каркаса выкраивают створки из профлиста или металла и приваривают их к каркасу. Сварку лучше начать с нижней части, постоянно проверяя положение полотна. Таким образом обшивается весь каркас. Для усиления ворот приваривают горизонтальный пояс из уголка на высоте 1 м.
Петли привариваются так, чтобы верхняя их часть крепилась к наружной створке, а нижняя — к раме. Для надежного крепления петель приваривают полоски металла к верхушке петли и створке. Затем устанавливают засов. Делается конструкция с использованием вертикальных штырей. В полу и потолке сверлятся отверстия для фиксации, а к воротам привариваются петли засова. Простейшую конструкцию можно сделать из отрезка трубы и горизонтальных пластин. В каждой пластине сверлят отверстия и приваривают ее к уголку, закрепленному вертикально на створке.
https://masterprofnastila.ru/youtu.be/HXTG7oDb0Co
Распашные ворота из металла необходимо защитить от коррозии: покрыть грунтовкой и окрасить. Ворота устанавливаются следующим образом: устанавливается рама и крепится к откосам с помощью штырей. Концы штырей обрезают, обваривают, шлифуют и красят. Затем навешиваются створки, устанавливаются замки и запорные механизмы.
При установке ворот необходимо выравнивать раму, иначе они будут закрываться и открываться сами либо ходить слишком туго. Важным элементом ворот является запорный механизм — он защитит помещение от посторонних. Оптимальным вариантом является установка двух замков — навесного и врезного, при этом запирать створки нужно не только на замки, но и на мощный засов посередине. Единственным условием пользования такой системой является устройство входа через калитку или отдельную дверь. В обычных воротах от засова придется отказаться.
https://masterprofnastila.ru/youtu.be/NCprmKRsJZE
По окончании монтажа автоматические ворота можно утеплить, превратить гараж в теплую постройку. Для теплоизоляции могут использоваться пенополистироловые плиты толщиной 50 мм. Они крепятся на створки и закрываются обрешеткой. Недорогим вариантом теплоизоляции является заполнение створок монтажной пеной и установка стекловаты между частями обрешетки. Сохранить тепло в гараже можно и с помощью установки тепловой завесы. Ее можно сделать своими руками из брезента или пластика, используя принцип функционирования жалюзи.
Распашные ворота с электроприводом своими руками
Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.
Необходимые материалы и инструменты
Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:
- стойки для опор;
- металлический жесткий каркас;
- обшивку;
- электрический привод;
- гаражные петли;
- металлическую задвижку.
Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.
Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.
Подбор электропривода
Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.
Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.
Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.
Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.
Если створки открываются внутрь
Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.
Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.
Если створки открываются наружу
Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.
Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.
При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.
Блок и пульт управления
При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.
Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.
Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.
