Как сделать пресс для гаража из домкрата

Для чего нужен гаражный пресс, и как это работает

Пресс гаражный может вырабатывать силу от нескольких десятков до нескольких тысяч тонн. Это значение просчитывается индивидуально. Устройство активно используется для:

• Металлообработки (штамповка, правка, гибка, ковка);
• Изготовления стальных профилей, древесностружечных изделий;
• Прессовки всевозможных материалов (пластмасса, резина и т. д.);
• Брикетирования.

Как использовать гаражный пресс в домашней мастерской? Потратив немного времени, усилий (и незначительную сумму денег), Вы освобождаете себя от дорогостоящих посещений автосервисов для замены сайлентблока или подшипника.

Обратите внимание: для личного пользования или небольшой мастерской оптимально подойдет домкрат, создающий усилие до 10 тонн. Это поможет сделать аппарат менее габаритным

Вы без труда сможете сделать любую металлическую заготовку, рихтовку, склеить несколько деталей (из пластика, железа, картона), и даже выжать масло. Самодельный пресс для гаража – устройство нужное и многофункциональное.

Однако прежде чем приступить к созданию гидравлического пресса своими руками, важно понять принцип действия механизма. Агрегат состоит из двух камер разного размера

Под воздействием давления из цилиндра меньшего размера жидкость передается в увеличенный цилиндр.

Обе камеры соединены между собой специальным каналом, по которому и циркулирует рабочий раствор. В емкости большего размера находится поршень. Когда используемая жидкость (обычно это особое масло) заполняет большую камеру, поршень опускается и тем самым приводит в действие исполнительный инструмент.

В большинстве случаев рабочий цилиндр фиксируется в вертикальном положении, но иногда рациональнее установить емкость горизонтально. Как сделать пресс правильно? Что нужно купить для конструирования полезной самоделки? Давайте разбираться.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

пресс начнет давить одновременно вверх и вниз

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

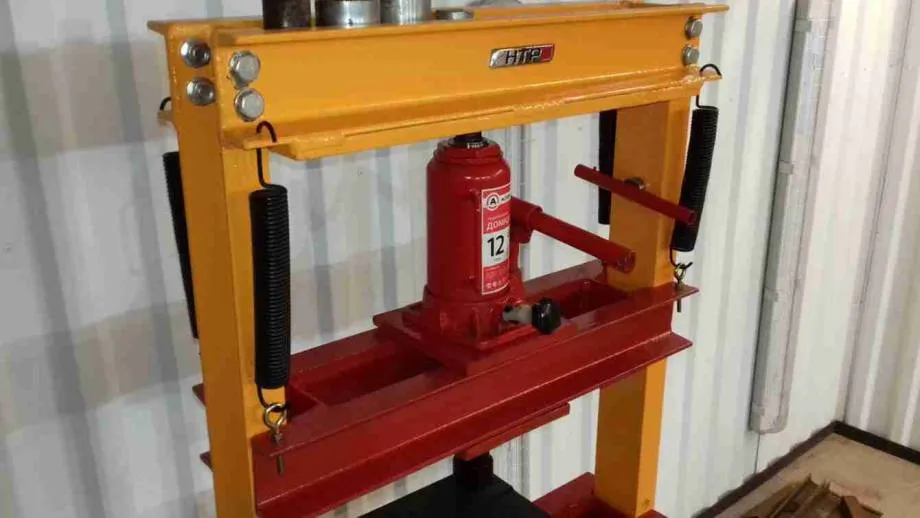

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Полезные советы и общие рекомендации

При изготовлении конструкции следует обрабатывать кромки заготовок абразивным инструментом, удаляя заусенцы. Для предотвращения постепенного отворачивания болтов необходимо ставить пружинные шайбы (гроверы) или использовать самоконтрящиеся гайки, применяемые в автомобильной промышленности. Если после первого использования обнаруживается коробление верхней перекладины или стола, то следует установить перемычки из профиля с повышенной прочностью (например, с увеличенной толщиной или изготовленного из другого сорта стали).

При установке на раму электрического привода или пульта управления следует обеспечить защиту от поражения оператора током. Провода должны проходить в гофрированных рукавах вне зоны движения поперечины. Наличие линии заземления и блока УЗО в распределительном щитке обеспечивает дополнительную защиту человека. Электрическое оборудование отличается повышенной опасностью, при работе категорически запрещено поправлять или удерживать детали руками.

Для запрессовки или снятия подшипников следует использовать оправки, изготовленные из алюминия или медного сплава. Прямое силовое воздействие на кольца приводит к разрушению детали. Перед монтажом следует убедиться в правильном положении колес относительно отверстия в корпусе или вала, а затем аккуратно накачивать масло в рабочую полость домкрата. Аналогичные правила распространяются и на установку резинометаллических сайлентблоков, используемых в рычагах подвески автомобилей.

Руководство по сборке

На каждом этапе сборки гидравлического пресса нужно сверяться с чертежом. Для ее последовательности предлагается выполнять следующие рекомендации:

Этап 1. Согласно размерам, обозначенным в чертеже, разрезать металлопрокат на детали. Затем, с помощью дрели, нужно проделать все обозначенные отверстия в всех элементах.

Этап 2. Сварка рамы гидравлического пресса из профильной трубы. Швы нужно проваривать со всех сторон. К раме приваривается верхняя стальная пластина. Чтобы периметр не деформировался, необходимо по углам рамы приварить укрепляющие ребра. После чего «П»-образная рама закрепляется с помощью болтов к основанию. Получаем готовую станину.

Этап 3. Изготавливается рабочий стол. Используется металлический лист 10 мм и профильная труба по его периметру либо швеллер. Длина трубы должна быть немногим меньше промежутка между стойками рамы.

Направляющие для вертикального перемещения стола изготавливаются из стальной полосы 10 мм. Общая ширина направляющих равняется ширине рамы. Затем между стойками станины заводится труба, приставляются стальные полосы и конструкция стягивается по бокам болтами с гайками.

По такой же схеме изготавливается регулировочный сменный упор. Отличие лишь в том, что напротив стоек, на определенной высоте, просверливаются отверстия для его крепления.

Этап 4. В соответствии с чертежом фиксируются оттягивающие пружины. Перед установкой домкрата рабочий стол необходимо оттянуть. Чтобы головка домкрата надежно упиралась в подвижный стол и не сдвигалась в процессе прессовки, нужно из отрезка круглой трубы изготовить специальное упорное гнездо и приварить его к нижней центральной части стола.

Теперь личный самодельный гаражный пресс полностью готов, останется только привести его в товарный вид: зашлифовать окалины сварки и покрасить. А при наличии слесарных навыков, усердия, возможности доступа к токарному и фрезерному оборудованию, можно изготовить такой станок, который невозможно будет отличить от заводского изделия.

При ненадобности самодельный пресс не будет занимать полезного пространства в гараже или домашней мастерской. Далее домкрат из конструкции можно легко извлекать и пользоваться ним для выполнения иных работ.

Видео:

Устройство из домкрата

Как сделать гидравлический пресс своими руками, используя автомобильный домкрат? Подготовьте:

• сварочный аппарат;
• электроды;
• шлифовальный станок;
• стальные профили;
• домкрат бутылочного типа;
• ручной насос (можно гидравлический).

Последовательность действий «как сделать пресс из домкрата своими руками»:

• Сделать опорную платформу.
• Изготовить раму. Её параметры должны соответствовать габаритам материала, который вы планируете обрабатывать.
• Установить на основную поверхность пресса домкрат, а на его верхнюю часть — подвижный рабочий стол.
• При помощи профилей добиться для агрегата нужной жесткости.
• Чтобы вся конструкция была более устойчивой, прикрепить к ней металлическую пластину толщиной не менее 8 мм и размером 20*25 см.
• Установить по пружине с каждой стороны домкрата.
• Изготовить упор. Пресс готов!

Назначение и принцип действия пресса

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

Гидравлический пресс

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

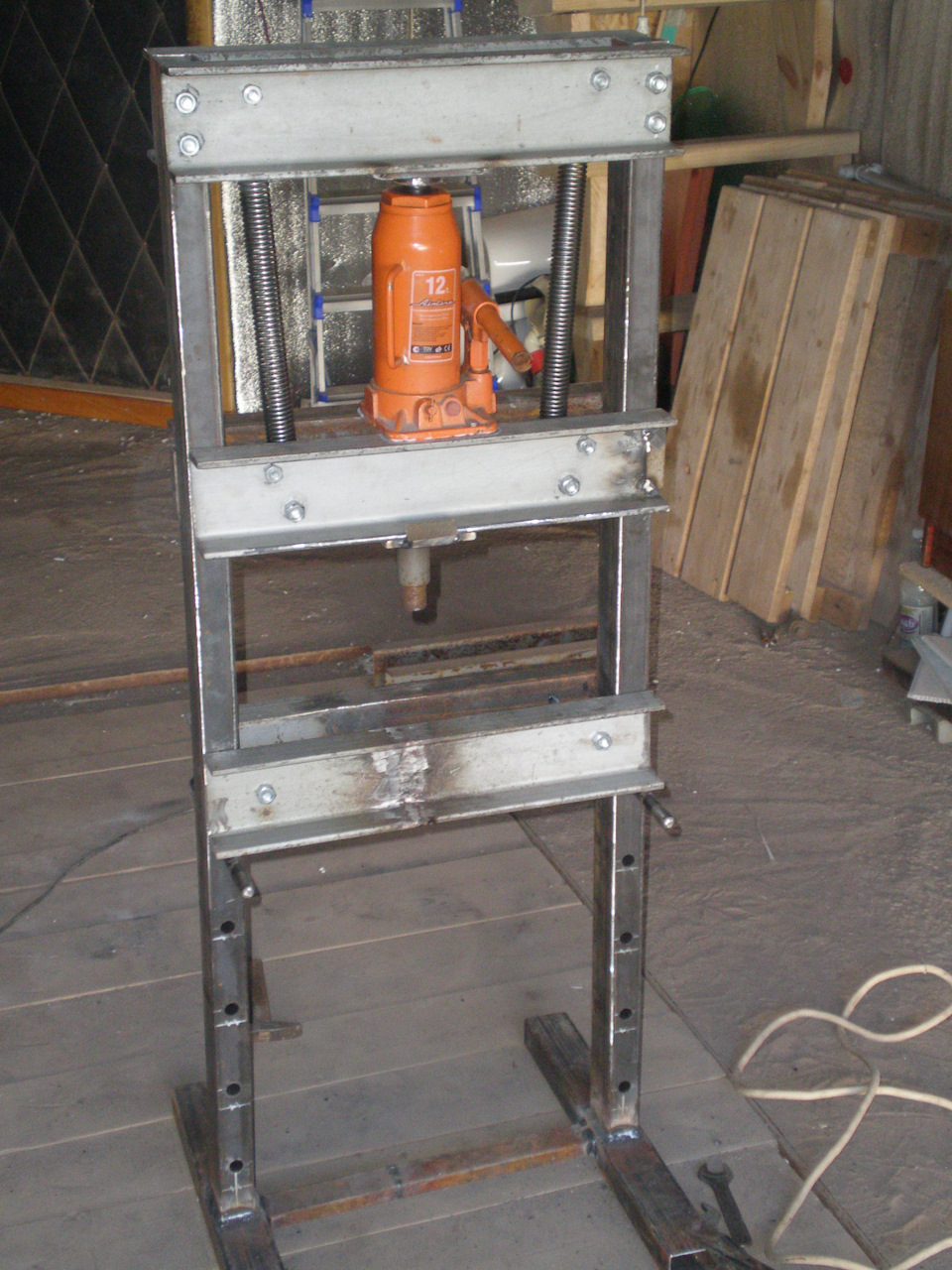

Самодельный пресс

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

• габариты домкрата;
• величину рабочего хода штока основного инструмента;
• толщину мобильного стола;
• высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

• установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
• создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
• используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
• применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Актуальность изготовления гидравлического пресса

Чаще всего это оборудование необходимо для монтажно-ремонтных работ. Некоторые компоненты подвески или ходовой части для проведения восстановительных работ следует правильно демонтировать.

Главной сложностью является стоимость гидравлического пресса. Несмотря на то, что в нем применяется принцип обыкновенного домкрата, цена оборудования может достигать нескольких сотен тысяч рублей. Нередко именно этот факт обуславливает желание сделать ручной пресс самостоятельно.

Основные преимущества эксплуатации самодельной конструкции, сделанной из ручного домкрата своими руками, заключаются в следующем:

возможность адаптировать оборудования для конкретного вида работ. Это относится как техническим показателям, так и к эксплуатационным качествам;
низкая себестоимость. Возможность применения подручных материалов существенным образом скажется на окончательной цене. Главное – правильно подобрать гидравлический домкрат, так как он является основным компонентом станка;
ремонтопригодность. Это отражается на стоимости эксплуатации

Важно изначально сделать качественный пресс и выбрать правильную модель гидравлического домкрата.

Помимо традиционного демонтажа подшипников из ступицы автомобиля, оборудование может выполнять ряд полезных действий. В первую очередь это касается процесса контролируемой деформации стальных конструкций.

Одним из преимуществ модели, изготовленной своими руками, являются небольшие размеры. Станок может быть размещен в любой части автосервиса. Главное – обеспечить удобство для монтажа деталей, которые необходимо обрабатывать.

Выбор конструкции

Автомобильный гидравлический домкрат стаканного типа способен создать очень значительное давление. И по большому счету для бытовых целей мне такая мощность не нужна. Но раз я уже решился сделать гидравлический пресс, то нужно выполнить работу на совесть. Вдруг пригодится для более серьезных дел, кроме выдавливания сока.

При помощи самодельного пресса можно заниматься:

• штамповкой и ковкой;
• контролированным изгибом металлических деталей;
• выравниванием материалов;
• выжимом запрессованных подшипников;
• пакетированием и прессовкой различных предметов.

Кроме этого с помощью пресса можно получать масло из различного сырья, которое найдет применение в кулинарии и медицине. А если нужно что-то склеить между собой, то долговременное сжатие обеспечит железобетонную прочность соединения. При желании прессу можно найти в быту широкое применение.

Перед началом работы мне оставалось решить два вопроса. Каким способом собирать станину для пресса из гидравлического домкрата. И как расположить в ней сам механизм. Выбор положения повлияет на весь процесс создания пресса. Потому что лучшее давление и больше возможностей получается, когда домкрат будет перевернут и его шток будет двигаться вниз.

Но дело в том, что «вниз головой» механизм перестает работать. Масло, нужное для работы стекает «к голове» и не будет поступать куда следует. Конечно же, проблема решается доработкой устройства. Причем тремя способами.

И самый простой из них – закрепить сверху станины расширительный бачок для масла и патрубком соединить его с заливной горловиной домкрата. Другие способы более сложные и требуют либо разборки механизма и его усовершенствования, либо доработки станины третьей балкой.

Я решил, что лишние сложности мне не нужны. Поэтому я выбрал способ установки домкрата в его обычном положении. А что касается самой станины, то я наоборот выбрал немного более сложный путь. Решил собирать ее на болтах.

По сравнению со сваркой, времени это займет больше. Придется повозиться с точной разметкой для каждого крепления. Но я знаю одну истину. Давление и возможный перекос несовместимы со сварочными швами. Как ни старайся при сварке, а всегда существует риск, что деталь уведет в бок

А для надежной станины очень важно выдержать правильные углы. Да и возможность снять домкрат с рамы для неожиданных других целей тоже не лишняя

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

• размеры;
• масса оборудования;
• ход поршня;
• наличие в конструкции пресса манометра;
• характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать

Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

• Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.

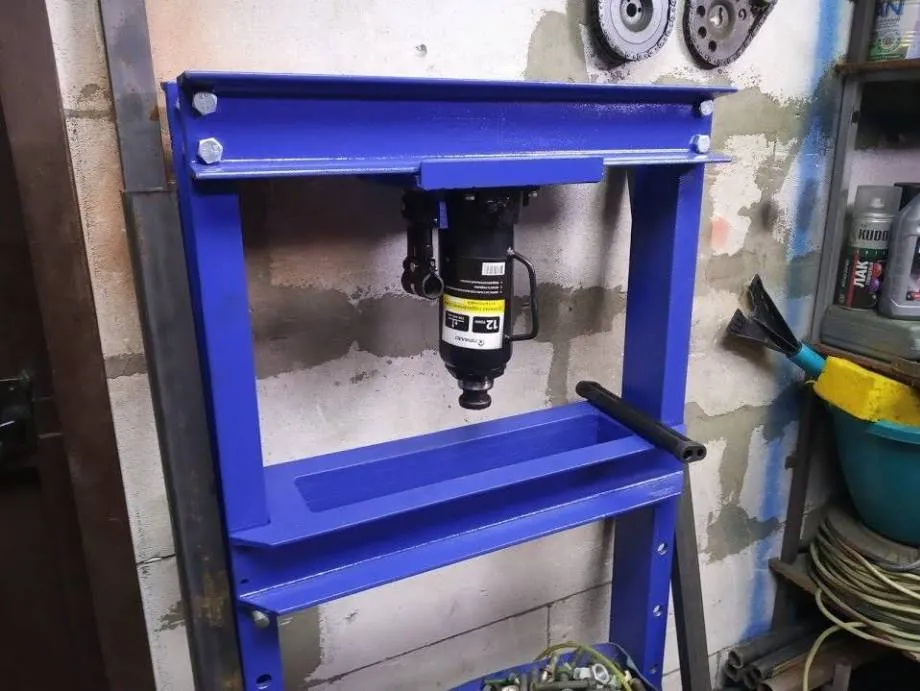

• Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

Вариант пресса с нижним расположением домкрата

Выбор материала пресс-формы

При изготовлении форм для литья пластика очень важно понимать из какой стали будут изготовлены формообразующие детали, плиты формообразующих, направляющие и толкатели. Качество стали значительно влияет на ресурс формы, а также на ограничение по используемым материалам

Иногда производители пресс-форм, понимая, что потребность клиента в будущем не превысит кол-ва и 100 000 смыканий, немного лукавят заявляя, что поставляют оснастку с ресурсом более миллиона, хотя фактически продают пресс-формы из более мягкого металла с ресурсом всего 300 000

Особенно любят в России продавать пресс формы из дюралюминия убеждая потенциальных клиентов о больших эксплуатационных сроках этого материала

Иногда производители пресс-форм, понимая, что потребность клиента в будущем не превысит кол-ва и 100 000 смыканий, немного лукавят заявляя, что поставляют оснастку с ресурсом более миллиона, хотя фактически продают пресс-формы из более мягкого металла с ресурсом всего 300 000. Особенно любят в России продавать пресс формы из дюралюминия убеждая потенциальных клиентов о больших эксплуатационных сроках этого материала.

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве

Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема

По завершении процесса осуществляется прокачка домкрата.

Особенности конструкции самодельного пресса

Гидравлический пресс служит для обработки или придания формы предметам путем давления определенной силы

Гидравлический пресс представляет собой оборудование, служащее для обработки или придания формы предметам путем давления определенной силы. Работа осуществляется за счет движения жидкости во внутренних цилиндрах устройства.

С помощью рычага на рабочую камеру оказывается нажим. Жидкость через клапан поступает в большой гидроцилиндр, там повышается напор, движется поршень, производится давление на деталь. По мере дальнейшего нажима оно возрастает до тех пор, пока не будет достигнут желаемый результат. В качестве наполнителя в цилиндрах используются специальные составы. Для выполнения точных работ с заданными параметрами изделия могут комплектоваться манометрами.

Сделав пресс гидравлический своими руками для гаража, можно выполнять такие манипуляции:

• штамповка на листовом металле;
• выпрямление согнутых предметов;
• соединение подшипников с валами или их выдавливание;
• гибка круглых и профилированных труб;
• чеканка, нанесение надписей и логотипов;
• вытеснение воды и технических жидкостей;
• приготовление вина, сока и прочих напитков, где требуется отделение жмыха;
• производство макухи и подсолнечного масла;
• брикетирования отходов;
• склеивание предметов.

Как собрать гидравлически пресс для гаража

Прежде, чем начать сборку пресса для своего гаража, необходимо приобрести:

Гидравлический бутылочный домкрат, цена его приемлемая для любого автовладельца.

• Сварочный аппарат.
• Электроды Э42.
• Ножовку по металлу.
• Болгарку.
• Диски для резки металла.
• Швеллер больше №8, длиной до 4 метров.
• Профилированную трубу прямоугольного или квадратного сечения с большой толщиной стенки.
• Профильный металлический уголок 50х5.
• Стальную полосу, толщиной свыше 10 миллиметров.
• Отрезок трубы нужного диаметра для соединения с головкой штока применяемого домкрата длиной примерно 15 миллиметров.
• Металлическую пластину размером 25х10 сантиметров, толщиной 10 миллиметров.
• Две пружины для упора.

Инструкция по сборке гидравлического пресса:

• При изготовлении платформы используются швеллера с большим количеством ребер жесткости. Применять можно металлическую квадратную или прямоугольную трубу, из которой необходимо сделать четыре отрезка подходящей длины.
• Элементы привариваются боковыми стенками друг к другу, обеспечивая сплошные сварные швы с двух сторон, что придает основанию конструкции дополнительную жесткость.
• Изготавливаются вертикальные стойки и упор из профилированной трубы. При этом высота стоек равна величине, которую составляет сумма наибольшего хода штока, наружная высота корпуса домкрата и толщина съемного упора, а длине опорной платформы соответствует длина нижнего упора.
• В прямоугольную сварную раму входят:

1. платформа;
2. две стойки;
3. нижний упор пресса.

Эскиз гидравлического пресса

Изготавливается съемный упор. Его назначение состоит в перемещении по вертикали на направляющих и обеспечении давления на обрабатываемую деталь. Элемент изготавливается из нескольких полос, длина которых немного меньше значения расстояния между двумя стойками, а толщина минимум 10 миллиметров. Все полосы с двух сторон привариваются друг к другу.

• Для фиксирования упора при его передвижении по вертикальным стойкам высверливаются в блоке из полос два сквозных отверстия.
• Заготавливаются две металлические пластины, длиной больше полученного блока на 100 миллиметров. В пластинах сверлится по два отверстия, соосных с отверстиями, выполненными в блоке.
• На станине пресса с обеих сторон стоек крепятся стальные пластины, на которые будет ставиться съемный упор. Они будут ограничивать его свободный боковой ход.
• На опорную платформу, по центру ее длины, приваривается труба длиной 15 миллиметров. Диаметром достаточным для того, чтобы в него без особых усилий мог вставляться верхний край штока домкрата, который будет использоваться как фиксатор для правильного расположения силового агрегата.
• От указанного элемента трубы-фиксатора на равном расстоянии между упором съемным и опорной платформой фиксируются пружины, которые будут возвращать в первоначальное верхнее положение блок упора после стравливания давления в домкрате.
• Устанавливается домкрат. Для этого, используя дополнительные приспособления, необходимо оттянуть упор.
• Между платформой и установленным упором ставится домкрат так, чтобы конец его штока заходил в фиксатор в задвинутом положении.

Работа на прессе гидравлическом для гаража

Основание домкрата фиксируется болтами к подвижному упору или приваривается. Предпочтение следует отдавать первому варианту, чтобы при необходимости можно было удалить подъемник из изготовленного пресса и использовать его для других работ.

Существуют и другие конструкции самодельных прессов для гаража, которые отличаются габаритами и усилием, но любой из них облегчает выполнение операций в гараже.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.
