Как сделать дымоход для буржуйки своими руками в гараже

Уход, продлевающий службу

Для обеспечения надежной работы агрегата нужно перед каждым новым сезоном производить несложные манипуляции по уходу за дымоходом, а именно:

Производить визуальный осмотр на возможного появления повреждений из-за воздействия ржавчины или любого другого вредного воздействия;
А так же очищать трубу от сажи. Лучше использовать специальные химические присадки, добавляемые в сжигаемое топливо. При сгорании они вступают в химическую реакцию с сажей, отложившейся на стенках трубы и тем самым очищая ее.

Выполнив несложные правила производства дымохода во время монтажа, а так же периодически выполняя проверки его, вы получите хорошую систему отопления для гаража, которая прослужит вам долгое время.

Особенности при составлении чертежей и работе

На схеме показан правильный монтаж и вывод дымохода через крышу

Конструкция дымохода может быть разделена на две детали, одна из которых выводит дым, а другая играет теплообменную роль. Если дымоход создается для гаража, который не нужно постоянно отапливать, можно сделать дымоход для буржуйки через стену с прямым доступом к улице. В ином же случае трубу нужно провести по помещению.

В процессе работы банной печи, температура ее поверхности может достигать отметки в 400 градусов и выше.

Помимо этого, она излучает инфракрасные лучи, нагревая при этом стены помещения, в особенности близлежащие к ней.

Дабы это предотвратить, используют специальные огнезащитные составы, а для большей надежности – устанавливают защитный экран для печи в бане. Наиболее популярные материалы для его изготовления:

Металл. Изоляция стен в бане от печки производится чаще всего посредством металлического экрана. Бывают они в основном фронтальными или боковыми. Металлические экраны существенно снижают температуру воздействия на стены;
Кирпич. Кирпичные защитные экраны позволяют как уменьшить излучение от печки в бане, так и защитить стены от длительного воздействия высоких температур. Кирпич для банных печей использовался издавна, поскольку он долго нагревается, затем отдает мягкое тепло помещению, долго остывая;
Листы нержавейки. При помощи данного материала выполняется как обшивка печи, так и близлежащих элементов. Если лист нержавейки тщательно отполировать, то его зеркальная поверхность будет отражать вредное инфракрасное излучение.

Требования к гаражным дымоходам

Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.

Рядом с печкой не должны располагаться легковоспламеняющиеся жидкости

Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:

Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.

Соблюдение этих несложных рекомендаций позволит избежать пожароопасных ситуаций, обеспечить личную безопасность и, находясь в гараже, получить удовольствие от работы в тёплом помещении.

Особенности эксплуатации

Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.

Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.

Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.

Источник

Правила пожарной безопасности

Многие игнорируют правила безопасного монтажа, чем подвергают опасности окружающих людей и имущества. Чтобы обеспечить безопасность, во время эксплуатации печки, следует неукоснительно придерживаться правил противопожарной защиты, и соблюдать правильность установки печи в гараже.

Чтобы избежать возможного пожара, следует придерживаться правил, данных ниже:

Пол и находящиеся рядом стены, должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные термостойкие плиты из огнеупорного материала.
Сама печка должна быть изготовлена из надежных и проверенных материалов.
Рядом с печью ни в коем случае не должно быть веществ и материалов, которые легко воспламеняются или могут взорваться.
В гараже должна присутствовать нормальная вентиляция, для обеспечения отводов продуктов сгорания в случае задымления.
Не стоит устанавливать печь близко к автомобилю, расстояние должно составлять не меньше чем 1,5 метра.

На самом деле вентиляция для гаража должна стоять на первом месте. Из-за недостаточного количества кислорода огонь может гореть слабо, и послужить причиной серьёзного отравления угарным газом или привести к другим тяжелым и печальным последствиям.

Вытяжная вентиляция обязательно должна быть и находиться в исправном состоянии. Это позволит обезопасить гараж от возгорания, и не даст пострадать присутствующим людям.

Регулярный уход за дымоходом

Дымоход нуждается в регулярном уходе, эксплуатировать его надо бережно. Тогда он прослужит долго, будет работать без сбоев. В особом внимании нуждается наружная дымоходная труба

Ее обязательно регулярно проверяют: важно выяснить, не появились ли дефекты, например, трещины, коррозия, прогоревшие участки. Такой технический осмотр желательно проводить не реже одного раза на протяжении года, а лучше чаще

Специалисты отмечают, что трубу также необходимо хотя бы один раз в год тщательно прочищать. Оптимальный вариант – сжечь для этого в топке специальные средства. Они в процессе сжигания эффективно устраняют все продукты сгорания. Есть и проверенный традиционный метод: в печке сжигают несколько поленьев из осины. Они создают более высокую температуру горения, благодаря чему сажа устраняется из трубы.

Запомните важный совет! Дымоход не является цельной, капитальной конструкцией. В связи с этим не стоит применять для его чистки механические инструменты, например, металлические ерши или гири. Нужны более бережные методы.

Простая печка с дымоходной трубой – отличный вариант для создания эффективной тепловой системы в гараже. Главное, построить правильно дымоход, а затем не забывать его проверять и обслуживать.

Руководство по изготовлению буржуйки

Поставив буржуйку в гараж, сделанную своими руками, при желании вы сможете усовершенствовать обогрев помещения. Для этого на дымоход или кожух прямоугольной печки монтируется водяная рубашка, подключенная к отопительному контуру с приборами отопления. Такой вариант практикуется, если гараж имеет большую площадь и электрифицирован — для работы циркуляционного насоса требуется напряжение.

Подробно рассмотрим, как изготовить простые варианты буржуйки — печь-короб и отопительный агрегат из бидона.

Модель в виде короба

Для изготовления печки-короба потребуется листовая сталь толщиной не менее 4-5 мм, труба для патрубка дымохода, арматурные стержни для изготовления колосниковой решетки или лист жаропрочной стали. Для ножек используется уголок с подходящим размером полки. Также потребуются петли для навешивания дверок и чугунная конфорка, если есть желание обустроить практичную варочную поверхность.

На предварительном этапе необходимо подготовить чертежи с указанием всех размеров. Габариты печки-короба подбираются в зависимости от размеров гаража — для просторного помещения требуется более мощный агрегат.

На листовом металле требуется выполнить разметку в соответствии с чертежами и вырезать детали. Затем сваривается корпус печки в виде короба без днища.

В верхней части корпуса крепят пластины, формирующие лабиринт, по которому будут проходить раскаленные газы на пути к дымовому патрубку. Это повышает теплоотдачу отопительного агрегата и увеличивает эффективность варочной панели.

Буржуйка в виде короба из листовой стали

Далее вставляется колосниковая решетка из прутьев или перфорированного листа жаропрочной стали. Диаметр отверстий (и шаг между прутьями решетки) не должен превышать 2 см, чтобы фрагменты горящего топлива не падали в зольник. Колосники можно приварить к стенкам или установить на приваренные изнутри корпуса отрезки швеллера. Затем при помощи сварки герметично крепится днище.

На следующем этапе по разметке прорезаются отверстия для топливника и зольника. Дверцы можно купить и установить готовые, из чугуна, а можно вырезать из листового металла и приварить к петлям. После навески дверок монтируются задвижки и ручки.

В верхней части корпуса вырезается два отверстия — под конфорку и дымовой патрубок, после чего устанавливаются эти элементы. Обязательно проверьте герметичность всех соединений, иначе угарный газ будет проникать в помещение. К нижней части корпуса привариваются ножки, после чего все готово для установки буржуйки в гараже и подключения к дымоходу.

Модель из бидона

Самой простой для монтажа является печка, изготовленная из стандартного бидона на 45 или 60 литров. К ее достоинствам можно отнести минимум хлопот при изготовлении, недостатком является недолговечность по причине тонких стенок, которые прогорают за 1-2 года интенсивного использования.

Этапы изготовления:

К нижней части горизонтально расположенного бидона приваривают опорную конструкцию. Бидон при этом располагают таким образом, чтобы крышку удобно было использовать в качестве дверки.
В нижней части дверки просверливают несколько отверстий диаметром 15-20 мм для доступа воздуха в топку.
В верхней части корпуса, в противоположной стороне от дверцы, вырезается отверстие и вваривается патрубок для дымохода из трубы диаметром 100-120 мм.

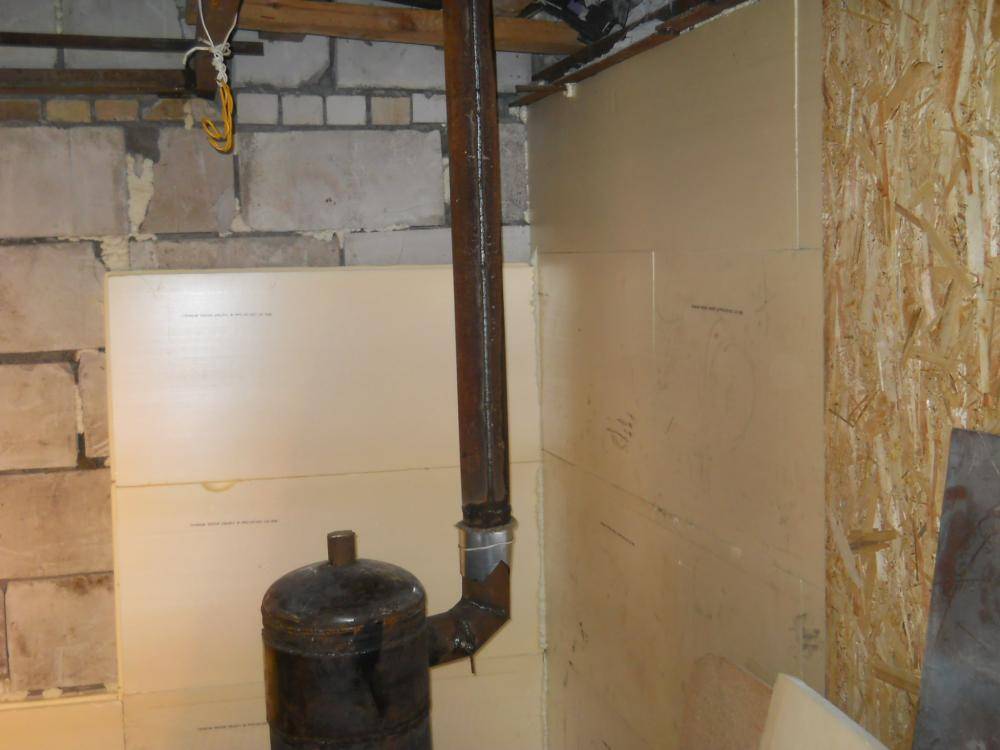

Буржуйка из бидона

Простейшая печка готова, в ней даже не обязательно устанавливать колосниковую решетку. Для удаления золы печку отсоединяют от дымохода и переворачивают вверх дном, взяв за ручки.

Простой уход за дымоходом для буржуйки

Для увеличения срока службы агрегата и правильной его работы нужно каждый год перед началом сезона выполнять малозатруднительные работы:

Осматривать дымоход на предмет наличия дефектов, образованных за счет появления ржавчины или других причин.
При необходимости два раза в год прочищать внутреннюю часть дымохода от сажи. Механическое очищение с помощью ерша и гири для подобного дымохода не слишком подходит, поэтому лучше применять особые химические вещества, сжигаемые вместе с топливом и способствующие удалению сажи.

Соблюдая все правила во время строительства и использования дымохода буржуйки, можно получить полноценную систему отопления, способную безопасно обогреть и гараж, и целый дом.

Как сделать дымоход в гараже через стену

Сложность сооружения дымохода через стенку зависит от особенностей строительного материала, из которого изготовлен гараж, размещения буржуйки. К работе нужно подготовиться. Следует сделать замеры диаметра и общей длины. Первый параметр должен быть больше объема камеры сгорания минимум в 2 раза. В противном случае тяга будет недостаточная.

Нужно определить количество деталей для соединения. Чтобы конденсат не ухудшал вывод дыма, предусматривается способ его удаления. С этой целью устанавливается тройник. Труба дымохода должна подниматься над шифером и коньком крыши на 1,5 м.

Отверстие для проходного стакана подготавливается заранее. Тут нужно обеспечить пожарную безопасность контактирующих с трубой строительных материалов. Для этого применяются жаропрочные материалы.

Сборка дымохода

Для обустройства вытяжки все детали нужно выложить в заданной последовательности. Это поможет сложить конструкцию правильно. Если для работы используется лист нержавеющей стали, требуется ножницы, трубогиб, молоток.

Монтаж всех составляющих

Стенку за дымоходом нужно облицевать жаропрочным материалом. Если труба будет выводиться через деревянную стену, она ставится в жаростойкий короб, который заполняется стекловатой или керамзитом мелкой фракции.

Проходной узел фиксируется не только с внешней, но и с внутренней стороны. Далее патрубок буржуйки соединяется с нижней частью дымоходной трубы. Для этого применяется термостойкий уплотнитель и специальный хомут. Так как выходное отверстие находится в стене, следующий элемент, который устанавливается, – колено, имеющее нужный угол.

После того как патрубок выведен на улицу, на него надевается элемент, задающий дымоходу вертикальное положение. Внешняя часть утепляется, на саму трубу надевается защитный гриб. В местах сгиба устанавливаются дверцы для ревизии и чистки конструкции.

Изготовление дымохода

Как правильно, самостоятельно сделать дымоход для буржуйки? Для начала, нужно купить специальные трубы, с их помощью никаких проблем с изготовлением канала не будет. Если, вдруг вы решили пойти по сложному пути и изготовить дымоход для вашей печки буржуйки из подручных средств, к примеру, цельного листа металла, нужно знать, что вам понадобится специальный инструмент. Потребуются киянки, ножницы, молотки и самое главное – трубогиб. В принципе, его сделать можно и своими руками, примеров в интернете море. Помните то, что затраты на покупку специализированного оборудования, могут превысить затраты на обычные уже готовые к монтажу трубы.

Для соединения частей трубы нужен сварочный аппарат

Если, самостоятельное изготовление трубы для дымохода еще возможно, то собственноручно сделать колено дымохода своими руками, у вас вряд ли получится. Нужны специальные навыки, ведь этот узел должен быть без изъянов, герметичным и с плотным прилеганием труб. Изготовление трубы для дымохода также процесс не из легких, вам понадобиться сварочный аппарат, а работать с ним довольно сложно, поэтому учитывайте все особенности, проанализируйте плюсы и минусы и определите, возможно, купить готовую конструкцию, будет намного дешевле и проще.

Правила безопасности и замеров конструкции

Если установка печки планируется вне помещения, то устройство дымохода не доставит больших сложностей, главное — выбрать подходящее место

Важно помнить, что печная конструкция должна располагаться вдали от легковоспламеняющихся предметов и мест активного отдыха

Сооружение дымохода в помещении потребует знания правил безопасности, которые помогут избежать возникновения пожара. Материал, из которого изготовлена труба, должен обладать повышенной жароустойчивостью и легко переносить температуру свыше 1 тыс. градусов. Если предполагается устанавливать буржуйку около стен, обшитых вагонкой или пластиком, то часть стены, находящаяся в непосредственной близости к печке, обшивается огнеупорным материалом.

Не забываем определиться с размером трубы

Отверстие, через которое дымоотвод будет входить в потолок, также должно быть оформлено негорючими материалами, поскольку при работе печки вся конструкция сильно нагревается. Для этих целей используется специальный стакан, предотвращающий контакт горячей трубы с краями отверстия. Если в здании установлено более одной буржуйки, то для каждой из них делается отдельная дымоотводная система.

После расчёта диаметра трубы для буржуйки потребуется рассчитать общую длину трубопровода, но для начала нужно точно определиться с месторасположением печки в помещении. Затем определить конкретное место, где дымоотвод будет выводиться наружу. Измеряя длину трубопровода вне помещения, нужно учесть, что высота трубы над коньком должна быть равна 1,3-1,7 метра.

В самом помещении тяжелее проводить монтажные работы

Выбор материала для дымохода

Чтобы самостоятельно соорудить дымоход под буржуйку, нужно знать, какой материал лучше взять, какие инструменты и комплектующие. Материалы должны соответствовать следующим критериям:

сделаны из нержавейки;
износостойкие;
нормально реагировать на высокие температуры.

Для монтажа потребуются:

проводчики из металла – диаметром 16 см;
тройник – может потребоваться для организации отвода;
колена для стыковки – они помогают изменить направление канала – нужно обязательно учесть, что размер не меньше 16 см;
гриб – его закрепляют на оголовке, он нужен в качестве защиты и усиления тяги;
герметик – он надежно герметизирует стыки для обеспечения соответствия системы нормам безопасности;
материалы для теплоизоляции, их используют в зонах прохода через стены;
битумная смола.

Дымообороты (дымоходы)

Достоинства

Горизонтальный канал имеет площадь поверхности в несколько раз больше, чем прямой вертикальный. Газы стремятся вверх, благодаря естественной тяге, но для этого им приходится преодолевать длинный путь: постоянно поворачивать влево, вправо, проходить горизонтальные участки. Именно поэтому данная конструкция называется многооборотной. Устраивается она лишь в кирпичных дымоходах печей и каминов.

Работу должен выполнять опытный печник, так как следует правильно расположить повороты, закругления, подвертки. Именно эти элементы конструкции создают участки большого сопротивления из-за того, что газы меняют направление

Следует помнить, что данные места резко снижают тягу, поэтому превращать углы кирпича в закругления очень важно. Для этого их скалывают на этапе кладки, а зачищать до гладкой овальной поверхности лучше шлифовальной машинкой

]]

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Монтаж

Прежде чем приступить к монтажу дымохода в гараже или на даче, необходимо подготовить участки будущего соединения внутренней и наружной части буржуйки.

Как уже отмечалось, чаще всего используется либо чердак, либо пространство под кровлей. В таком случае дымоход для буржуйки будет выводиться через стену под крышей.

Эти участки должны быть очищены от легко возгораемых и изоляционных материалов. Затем на саму буржуйку монтируются все элементы дымохода по порядку. В верхней части вместо металла можно установить чугунное колено, таким образом ваш агрегат будет защищён от прогорания. Поочередно устанавливая элементы конструкции, нужно дойти до участка, в котором будет соединены две ключевые детали дымохода.

Следующий этап — состыкование внутренней и наружной части дымохода. В кровле дома следует вырезать и отверстие, которое выполняется точно по такому же принципу, что описан выше. Через него будет выходить дымоход. Конец дымохода должен находиться примерно на уровне 10 см выше кровли. Дымоход пропускается через отверстие и закрепляется металлическим листом.

Наружный элемент дымохода необходимо обработать битумной смолой и сверху укрыть теплоизоляционным материалом. На окончании трубы устанавливается крышка-гриб, которая выступает в качестве защиты для дымохода от попадания загрязнений. После этого все соединения и швы смазываются герметиком для предотвращения просачивания дыма через них.

По завершению работы печь нужно затопить. Если буржуйка хорошо функционирует и через соединения и швы не проходит дым, значит все выполнено верно и печка готова к эксплуатации.

Изготовление дымохода: еще один алгоритм

Вот еще один популярный алгоритм изготовления дымоходной трубы. В первую очередь вам понадобится запастись следующими деталями и материалами.

Три стыковых колена.
Тройник с заглушкой (160 мм).
Два колена 160 на 1200 мм.
Одно колено с параметрами 100 на 1200 мм.
Специальный гриб размером 200 мм.

Также нужно иметь при себе качественные материалы для теплоизоляции и герметизации, проходной стакан и козырек от дождя. Чтобы обеспечить герметичность конструкции, можно взять специальный шнур из асбеста или современный герметик с повышенной рабочей температурой.

Монтаж дымохода

Теперь рассмотрим более подробную пошаговую инструкцию монтажа дымохода для гаража. По ней вы сумеете все сделать своими руками, обеспечивая высокий уровень качества.

В первую очередь надо зафиксировать первый отрезок дымохода. Это делается на дымоходном отверстии. Потом идет наращивание колена трубы вплоть до самого уровня перекрытия. Через него труба уже будет выводиться. На следующем этапе надо сделать отверстие в перекрытии. Его диаметр составляет минимум 160 мм

Здесь важно помнить о соблюдении требований пожарной безопасности: место, где дымоходная труба проходит через перекрытия, слой теплоизоляции удаляют. В отверстие вставляют проходной стакан. Именно через него и пропускают дымоход

Потом можно состыковать дымоходную трубу с наружным коленом. Затем слой битума наносят на наружную часть дымохода. Битум обязательно теплоизолируют с помощью специального материала, например, минеральной ватой. Грибок устанавливается над верхним сегментом дымоходной трубы. Это позволяет предотвратить засорение дымохода, оградить его от попадания мелкого мусора, осадков и посторонних предметов

Именно через него и пропускают дымоход. Потом можно состыковать дымоходную трубу с наружным коленом. Затем слой битума наносят на наружную часть дымохода. Битум обязательно теплоизолируют с помощью специального материала, например, минеральной ватой. Грибок устанавливается над верхним сегментом дымоходной трубы. Это позволяет предотвратить засорение дымохода, оградить его от попадания мелкого мусора, осадков и посторонних предметов.

Когда монтаж дымохода полностью завершен, можно начинать эксплуатировать буржуйку.

Виды исполнения дымохода

Существует три основных принципиальных вида построения дымохода для буржуйки:

Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.

Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.
