Меры предосторожности
Как и в случае с любым другим механизмом, бережная эксплуатация дверного доводчика и пружины, которая осуществляет плавность хода, следует эксплуатировать с некоторыми мерами предосторожности, а именно:
при закрывании створки, не следует помогать доводчику, выполнять притвор;
- не рекомендуется держать дверь в открытом состоянии без использования специального фиксатора, которым оснащен каждый современный доводчик;
- при выполнении регулировки выполняются все требования от производителя, в противном случае период эксплуатации будет не долгим;
- не желательно навешивать на двери, где монтирован доводчик тяжести, своих детей, отгородите от катания на двери, эти действия позволят доводчику прослужить более длительный срок.
В видео рассказывается об эксплуатации дверного доводчика в зимнее время.
Использование груза в качестве механизма захлопывания
Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.
К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.
Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.
Установка доводчика на дверь: способы и виды монтажа
Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.
Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.
Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

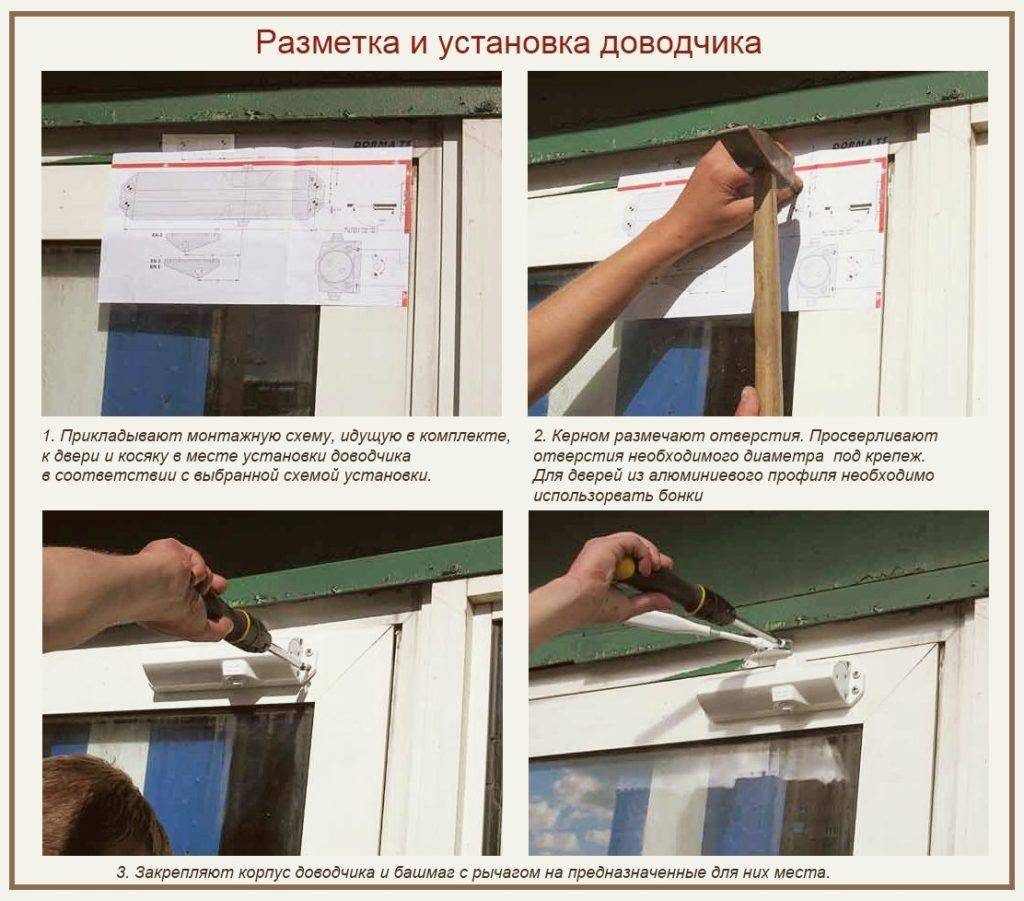

Как установить

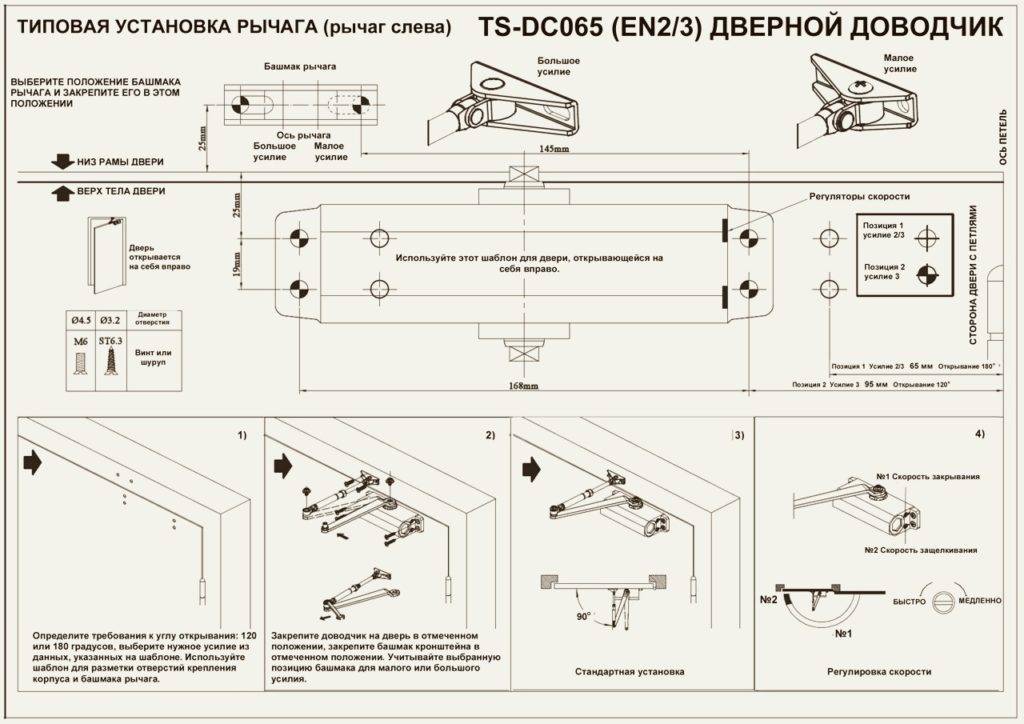

Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага. В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем. Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

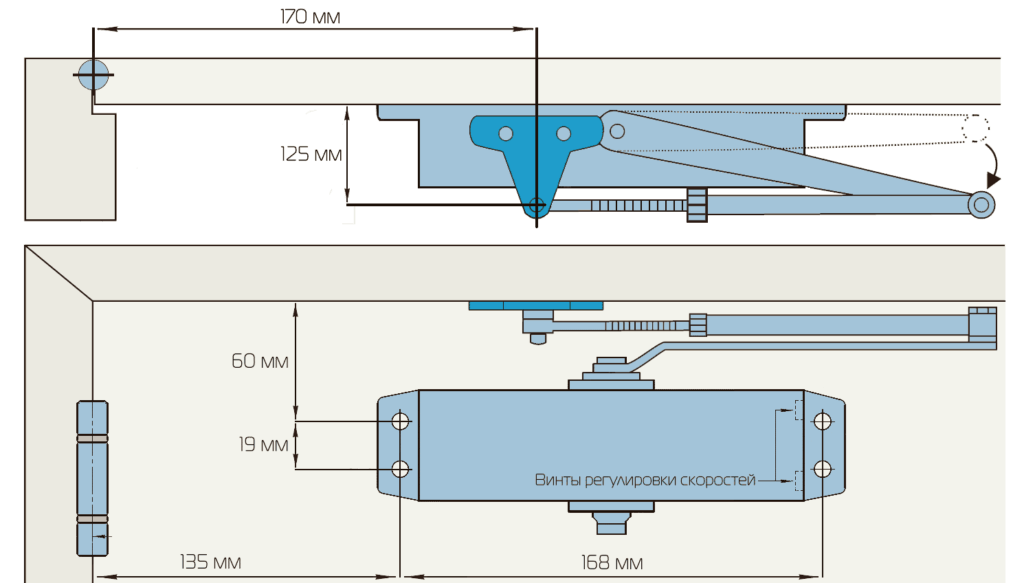

Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн. После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость. В домашних условиях используют масляную краску.
Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.
Варианты правильного монтажа
Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке. Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном. Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.
При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.
Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.
Регулировка доводчиков
Устройство наиболее популярного дверного изделия
Перед тем, как отрегулировать доводчик дверной, необходимо иметь:
- Пассатижи.
- Ключи гаечные.
- Отвертку.
По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.
Регулировка скорости перемещения
Схема регулировки скорости закрывания двери
Работа доводчика аналогична работе автомобильного амортизатора.
Схема работы доводчика
При этом:
- Человек, прикладывая некоторое усилие, открывает дверь.
- Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
- Пружина взводится, и при освобождении начинает обратный ход.
- Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
- Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
- Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
- Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
- Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.
Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».
Регулировка доводчика дверного
При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.
Установка дохлопа
Регулировка дверного доводчика: видео и фото вам помогут
Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.
Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°
В таком диапазоне полотно должно закрываться достаточно медленно и надежно.
Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.
Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.
Винты регулировки хлопка и скорости
Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей
Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить
Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.
Регулировка открытого положения двери
Регулировка открывания двери
Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.
Схема регулировку открытого положения двери
Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.
После этого:
- Двери остаются открытыми при их распахивании на нужный градус.
- В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
Фиксация двери в открытом положении
- Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
- При неполном распахивании, полотно перемещается в обычном режиме без задержек.
- Величина натяжения пружины устанавливается регулировочной гайкой.
- Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.
Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.
Отрегулированный дверной доводчик
Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.
Варианты дверных доводчиков, которые можно изготовить своими руками
Простой доводчик своими руками легко сделать из куска резины. Эластичный материал удовлетворяет всем требованиям, предъявляемым к изделию: он растягивается и сжимается с силой, достаточной, чтобы вернуть дверь в нулевое положение. Плотность резины нужно подобрать в зависимости от веса дверного полотна: чем тяжелее оно, тем более толстую ленту нужно использовать для доводчика.
При установке приспособления концы ленты закрепляют следующим образом:
- первый — на раму на расстоянии 5-10 см от плоскости полотна, примыкающего к ней;
- второй — на само полотнище.
Другой вариант изготовления доводчика — гравитационный — подразумевает использование тросика с грузом. Конец шнура следует прикрепить к полотну в верхней части. Для надежности может быть использована металлическая пластина с отверстием: к нему проще привязать трос.
Для изготовления блочного механизма нужен кронштейн с осью (например, от сломанного ролика мебели или скейтборда). Если есть возможность использовать готовый блок, задача облегчается, но при его отсутствии можно поступить 2 способами:
- трос просто перекидывают через ось;
- изготавливают колесико с пазом для шнура и устанавливают его в кронштейн.
В последнем случае скольжение троса будет происходить легче. На свободный конец шнура можно будет прикрепить груз, достаточный для того, чтобы притянуть дверное полотно к раме.
У автолюбителей есть возможность сделать доводчик двери своими руками из подъемного механизма багажного отделения автомобиля седан или хэтчбэк. Этот агрегат отличается наличием функции амортизации и плавного открывания. Устройство нужно предварительно доработать, прикрепив к нему пластины с отверстиями для крепления к дверной коробке и полотну.
Легко изготовить и компактный доводчик из небольшого дырявого мяча из резины или медицинской груши:
- Круглое резиновое изделие крепят к деревянной или металлической пластине с помощью шурупов.
- Конструкцию нужно установить на раму снаружи, чтобы край мяча находился на уровне стыка коробки и полотна со стороны петель.
- На открывающуюся наружу дверь вплотную к мячу установить металлический уголок, длина одной стороны которого равна диаметру мячика.
При открывании уголок будет сжимать мяч, выдавливая из него воздух. Расширяясь, мяч заставит дверь принять исходное положение.
Магнитная защелка более уместна на межкомнатной двери.Она не выполняет функцию доводки, но надежно удерживает створку в закрытом положении в случае небольшого сквозняка. Для изготовления конструкции необходим сильный магнит и стальная пластина небольшого размера. Детали крепят на раму и полотно так, чтобы при закрытой двери они накладывались друг на друга. Если толщина элементов слишком велика, то под них можно сделать выемки в деревянной двери.
Что именно можно отрегулировать
Специальные «настройки» доводчика подразумевают регулировку трёх его функций:
Скорость закрывания двери. Она важна, так как за идущим в подъезд жильцом могут успеть войти посторонние люди
Важно, чтобы дверь закрывалась с интервалом 5–7 секунд на одного идущего. К тому же при медленном закрывании створки в подъезд идёт холод или летят насекомые, бегут бездомные животные
- Промежуточный ход полотна. Здесь подразумевается скорость притяжения створки к магниту. То есть интервал движения полотна после полного открытия. Отрегулировав этот параметр, можно обеспечить постоянное открытие створки.
- Дохлоп. То есть прямой контакт двери с луткой или магнитом. Нежелательно, чтобы дверь с доводчиком со всего размаху билась о раму. Это некомфортно для пользователя и вредно для обналичника/магнита.
Как отрегулировать дверной доводчик: особенности настройки приспособления
Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.
Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.
С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.
Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!
- Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.
И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.
Что делать, если ничего не получается?
Случается, что проводится регулировка доводчика двери с хорошей информационной подготовкой, инструкция находится под рукой, но все же результата не удается добиться.
Ассортимент современных доводчиков весьма разнообразен.
В этом случае, дело в неправильном выборе этой детали, особенно для тяжелых металлических дверей подъездов. Скорее всего, индекс европейского стандарта не совпадает с весом или шириной двери, неправильно приделан уголок для крепления, или же смещены отверстия для саморезов, на которых держится доводчик.
В этом случае вопрос, как отрегулировать доводчик , не верен, так как нужно менять двери домофона, или, что более вероятно, снимать доводчик и врезать новый, более мощный
Также следует обратить внимание на рычаг, он должен быть перпендикулярен плоскости двери. Если он смещен, возможно, нужно переместить одно из звеньев доводчика
Приобретая доводчики дверей, знайте, что регулировка — это просто, особенно если не потерялась инструкция.
Виды доводчиков
Задача механизмов – обеспечивать плавное открывание/закрывание дверных полотен с регулируемым усилием и скоростью, делать паузу в открытом положении для облегчения прохода людям с особыми потребностями. Такие параметры функционирования дверей исключают стуки и поломки механизмов из-за чрезмерных механических усилий. Для выполнения поставленных задач требуется энергия, она аккумулируется во время открывания дверного полотна. Как работает механизм, мы подробно рассмотрим немного ниже, а сейчас надо ознакомиться с их видами.
Доводчик для двери
Таблица. Виды доводчиков двери
| Тип доводчика | Краткое описание и технические параметры |
|---|---|
Пружинный | Традиционная и самая простая модель. При открывании двери металлический рычаг сжимает пружину, в дальнейшем она возвращается в исходное состояние и закрывает полотно. Пружинные доводчики очень надежные и дешевые, но имеют один неприятный недостаток – двери сильно хлопают. Это не только раздражает пользователей, но и становится причиной поломок дверных замков. |
Кулачковый | Более современный механизм, имеет скользящую (слайдовую) по специальной направляющей металлическую тягу. Применяется чаще всего для межкомнатных дверей с небольшим весом. Тяжелые полотна имеют значительный момент инерции, что усложняет работу механизма. |
С зубчатым приводом | Более надежный и самый распространенный вариант, очень надежное устройство. Универсального назначения, не имеет ограничений по весу и размерам дверей. |
Покупая любые механизмы надо всегда иметь в виду простую зависимость: чем проще устройство – тем оно надежнее. Это аксиома для всех инженерных конструкций, имейте ее в виду во время принятия окончательного решения.
Как выбрать доводчик для дверей
Простота действия
Есть ряд полезных советов, как сохранить механизм и не регулировать доводчик дверей в будущем. В первую очередь, не нужно нагружать механизм — не давайте детям кататься на двери, не вешайте на нее тяжелые предметы. Во-вторых, не нажимайте с силой на нее при открытии. В-третьих, выбирайте доводчик, подходящий по параметрам вашей двери.
Подсказать, как своими руками регулировать доводчик дверей может наша статья, а также фото и видео материалы. Здесь не нужна сила, достаточно сноровки, поэтому с такой работой может справиться и женщина, и подросток. Не зная, как отрегулировать доводчик вашей или общественной входной двери, не отчаивайтесь, просто представьте, хотели вы бы ускорить закрывание из самого широкого положения, или же лишь захлопывание на расстоянии ладони. За пару секунд можно понять, как увеличить сопротивление двери и как его ослабить. Любой доводчик двери легко поддается регулировке и может быть сломан, только если сила натяжения превышает его технические возможности. В этом случае вы увидите подтек масла, и это будет означать, что устройство придется менять. После окончания работ, не забудьте вернуть на место крышку и проверить работу двери еще раз.
Разновидности кухонных доводчиков
Если говорить о принципе работы кухонных доводчиков, то необходимо обозначить основную конструкцию этого механизма. По сути, это обычная пружина, которая находится в металлической капсуле, наполненной техническим маслом. То есть, при закрытии дверец происходит сдавливание той самой пружины. При этом можно отрегулировать скорость закрывания, приоткрыв или наоборот прикрыв клапана капсулы.
Установить доводчик самостоятельно несложно, главное точно подобрать необходимый тип именно под определенный вид предмета мебели, куда он будет устанавливаться. Обычно производители в комплекте с механизмом предлагают и инструкцию к его установке. Но если ее нет, то можно проконсультировать в магазине.
Все виды доводчиков для кухонного гарнитура крепятся на обычные саморезы, которые идут в комплекте. При этом механизм устанавливают в три места:
- На дверцу или стенку мебели.
- На петли.
- Между частями петель.
Кухонные доводчики на петли применяются для дверец кухонного гарнитура
Вторая позиция встречается достаточно редко за счет того, что в самих петлях должны быть сделаны специальные посадочные гнезда. Если таковых нет, то доводчики придется монтировать с помощью так называемых евровинтов. Но именно данный тип доводчиков является самым надежным. Но использовать их можно только для дверец кухонного гарнитура. На выдвижные ящики их не поставишь.
Для последних используются механизмы другого типа, в основе которых лежат направляющие. Они крепятся к корпусу напольного шкафа, куда вставляются выдвижные ящики
Сами механизмы незаметны, что очень важно для внешнего вида гарнитура. Необходимо отметить, что выдвижные доводчики можно устанавливать не только на ящики, их часто используют и для установки выкатываемых элементов кухонной мебели
Если говорить о чисто конструктивных особенностях, то доводчики делятся на масляные и газовые. Понятно, что в капсулу кроме масла можно закачать газ. Чем они отличаются друг от друга в плане их эксплуатации.
- Во-первых, масляные доводчики дороже газовых. Они чаще встречаются на рынке, и принцип их действия – плавное и медленное закрывание. При этом необходимо отметить, что производители сегодня предлагают различные модификации этих механизмов, соответственно и ценовая линейка у них разная. Это дает возможность подобрать доводчик по соответствующей стоимости, которая бы удовлетворила самого разного потребителя.
- Принцип закрытия газового доводчика немного отличается от масляного. Он быстро начинает закрываться, затем резко останавливается, а дальше закрытие идет медленно. У этой разновидности есть один большой плюс – это сам газ. Если манжеты в капсуле прохудились, что иногда случается, то газ просто выветрится. В масляной разновидности на корпусе мебельного предмета появятся масляные разводы. Вроде бы мелочь, но неприятно.
По конструкции кухонные доводчики подразделяются на газовые и масляные
Что касается цены. Разброс здесь огромен, так что каждый потребитель найдет свой элемент по своему карману. Необходимо обозначить, что кухонные доводчики на выдвижные ящики стоят дороже, чем на распашные дверцы.
Как увеличить срок эксплуатации
Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.
Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается
Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость.
При выборе модели необходимо учитывать нагрузки, которым будет подвергаться доводчик
Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.
Доводчики для тяжелых дверей
Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.
Самостоятельно приступать к регулировке доводчика можно лишь после изучения инструкции
Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.
Доводчики известных марок обладают высоким качеством и длительным сроком службы
Ограничения в регулировке доводчика
Для того чтобы устройство работало стабильно и легко регулировалось, при его эксплуатации требуется соблюдение некоторых ограничений.
- Настраивая механизм, винты нельзя проворачивать от исходной позиции более, чем на 2 оборота. При несоблюдении правила произойдёт вытекание масла, что плохо повлияет на функционал конструкции, а ремонт дома дверного доводчика довольно сложен.
- При монтаже надо внимательно следить, чтобы конструкцию не перекосило, иначе поломки неизбежны.
- Подпирать незакрытую дверь различными предметами недопустимо. Для этого имеется специальная опция.
- Загрузка полотна тяжёлыми предметами запрещена, поскольку от дополнительной тяжести произойдёт перекос диагонали.
