Регулировка автоматических ворот в зависимости от механизма

Подготовка к постройке: чертежи и схемы

Собираясь сооружать ворота, обязательно выполняют чертёж, который отражает размеры и расположение основных частей конструкции. Если планируется строить распашные ворота – самый популярный вариант – то перед составлением схем продумывают, какой будет длина створок. При этом учитывают ширину проезжей части и вид автомобиля (в случае сооружения ворот для гаража).

Длина створок распашных ворот должна подбираться с учётом ширины въездного участка

Обычно для распашных ворот делают створки длиной 1,5–2 метра. А стандартной высотой полотна, независимо от вида конструкции, считается показатель около двух метров.

Каркас и створки распашных ворот обычно выполняются из металлического профиля или квадратной трубы

Алгоритм действий

Регулировка тросов осуществляется в несколько этапов

Важно следовать пошаговой инструкции, чтобы ничего не пропустить и не повредить детали конструкции

  1. В нижней части конструкции имеются кронштейны, которые необходимо закрепить на начальном этапе работ. На каждую секцию ваших ворот надо установить специальные шпонки. После этого следует затянуть барабан и установочный винт. Это подготовительный этап регулировки.
  2. На втором этапе надо поворачивать регулировочный вал до того момента, пока трос не натянется. Как правило, для достижения необходимого результата необходимо сделать два оборота. После того как вы завершите этот процесс, нужно закрепить все болты на натяжных наконечниках. Так вы сможете зафиксировать пружину, и провисание тросов исчезнет.

Случается так, что вышеописанный процесс не позволяет добиться нормального функционирования секционных гаражных ворот. В этом случае можно попробовать повернуть оба вала одновременно, что позволит добиться равномерного натяжения. Изначально следует распустить оба вала и поворачивать тот, который дает худший результат. В это время необходимо следить за состоянием второго вала (он должен находиться в состоянии покоя), затем доворачиваются одновременно оба вала и закрепляются.

Выбор материала

Раздумывая над проектом создания автоматических ворот, следует уделить внимание выбору материала для полотна. Створки конструкции, открываемой автоматически, должны быть лёгкими, а это значит, что их разумнее сооружать из профнастила, поликарбоната или сэндвич-панелей

Сэндвич-панели обеспечивают хорошую теплоизоляцию внутреннего помещения и мало весят

Нередко при строительстве автоматических ворот используют профлист, который заслужил популярность благодаря большому количеству достоинств:

  • малый вес;
  • большой и интересный выбор окраски (например, покрытие с имитацией природного камня или древесины);
  • приемлемая стоимость;
  • долгий срок службы;
  • простой монтаж.

Кроме этого, готовясь к сооружению автоматических ворот, необходимо серьёзно подойти к выбору приводного электрического механизма. Придётся решать, какая автоматика больше подходит створкам или полотну – рычажная или линейная.

Линейные приводы более компактны и устанавливаются на металлические столбы

Если оценивать приводы по внешнему виду, то лучшим покажется линейный механизм, отличающийся компактностью. Правда, его не принято устанавливать на широких столбах и для автоматического открытия створок, которые убираются внутрь помещения.

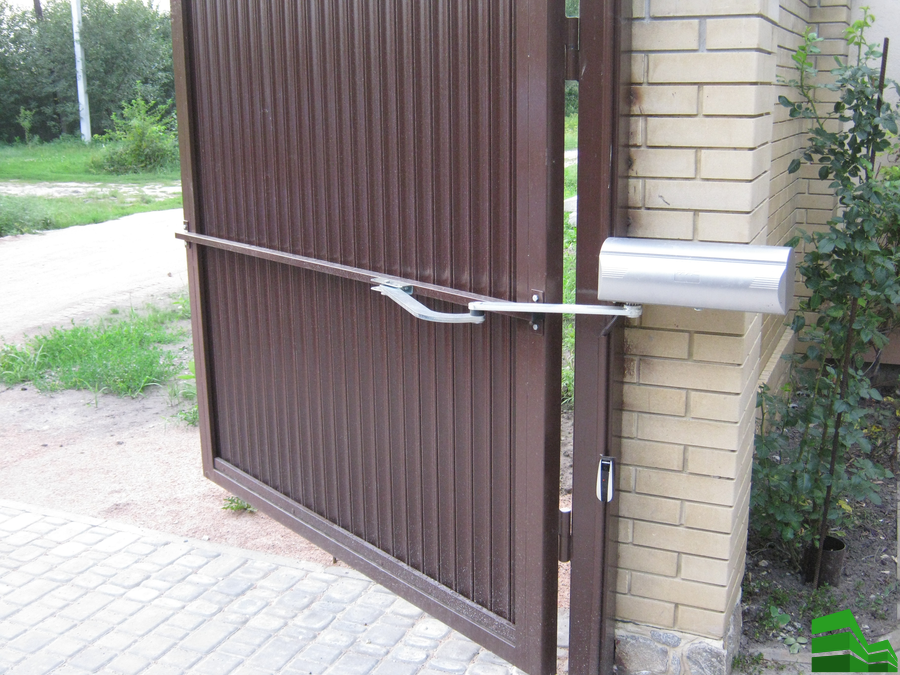

Рычажные приводы используются на воротах с широкими каменными столбвми и створками, открывающимися внутрь

Чтобы определиться с выбором электрического привода, нужно замерить расстояние между внутренней стороной столба и петлей. Когда эта величина составляет не более 1,5 см, применяют линейный привод. Если показатель иной, то ворота оснащают механизмом рычажного типа, стоимость которого несколько выше.

Регулировка пружины секционных ворот

Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.

Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.

Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.

Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой…

Новые статьи

Новые комментарии

Оценка

Оценка

Оценка

Оценка

Правильно смонтировать секционные ворота и автоматику управления ими – это далеко не все. Механизм, обеспечивающий движение воротного полотна, нуждается в дополнительной регулировке. Обычно эти действия относятся к точному натяжению тросов и обеспечению нормального состояния торсионных пружин. Серьезные поломки не случаются вдруг и сразу. Как правило, им предшествуют небольшие сигналы: посторонние звуки, скрежет, перекос панелей, рывки при движении полотна, неполное открывание или закрывание ворот, отсутствие реакции на команды с пульта.

Грамотная регулировка автоматики поможет не допускать многих негативных моментов. Если монтаж оборудования производился самостоятельно, то и регулировка секционных ворот своими руками тоже возможна. Сама по себе, операция не сложная, но должна выполняться аккуратно и в определенном порядке.

Разводка электрических проводов и кабелей

Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.

Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.

Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.

Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.

Регулировка пружины секционных ворот

Регулировка пружин автоматических ворот проводится в несколько этапов:

  • Откручивание фиксирующих болтов.
  • Совершение поворота пружины на 1-3 оборота в зависимости от ситуации.
  • Закручивание болтов.

В сети интернет можно найти множество подсказок, как правильно натянуть пружину на секционных воротах, изготовленных фирмой Дорхан. Регулировка механизма рычажных ворот может быть проведена подручными средствами

Особое внимание следует уделить безопасности, поскольку ворота имеют большой вес, а пружины и тросы зачастую находятся под большим натяжением. Натяжение пружины на секционных воротах необходимо регулярно проверять и в случае необходимости проводить корректировку

Если во время проведения работ вы столкнулись со сложностями или только планируете установку ворот, обратитесь к профессионалам на http://terol.by .

Как натянуть пружину на воротах видео

Автоматический привод – изобретение, позволяющее открывать ворота нажатием кнопки стене гаража или дистанционно с пульта. Правда, чтобы оснастить входную конструкцию автоматикой, надо иметь чёткое представление об устройстве ворот. Другое условие для беспроблемного функционирования привода – правильный монтаж и настройка оборудования.

 Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

  1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
  2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
  3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

  1. Секции двигаются вверх, накладываются одна на другую.
  2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
  3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

  1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
  2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
  3. Высокие звукоизоляционные показатели секций (до 29 децибел).
  4. Проем хорошо герметизируется.
  5. Секции возможно устанавливать в гаражах с различным размером проема.
  6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

  • плоскогубцы;
  • комплект гаечных ключей;
  • слесарный молоток;
  • заклепочный пистолет;
  • электродрель с комплектом сверлильных инструментов;
  • измерительная лента;
  • уровень;
  • перчатки, очки (для защиты рук и глаз);
  • перфоратор;
  • строительный нож;
  • маркер.

Алгоритм установки:

  1. Разметка точек закрепления горизонталей и вертикалей.
  2. Выставление и фиксация вертикальных элементов.
  3. Установка несущих элементов с расположенной внизу ламели.
  4. Сборка полотна с расположенной внизу секции.
  5. Настройка расположенных вверху кронштейнов.
  6. Закрепление управляющих узлов, засовов, ручек.
  7. Монтаж пружин.
  8. Подведение и подсоединение электрического привода.
  9. Установка ограничителей.
  10. Проверка хода.

Прямо после установки конструкции рекомендуется отрегулировать ее. В дальнейшем проводите периодическую проверку на отсутствие провисаний, перекосов. Это позволит увеличить срок эксплуатации.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

  1. Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
  2. Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
  3. Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

  1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
  2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
  3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

  1. Секции двигаются вверх, накладываются одна на другую.
  2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
  3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

Секционные ворота располагают определенными плюсами:

  1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
  2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
  3. Высокие звукоизоляционные показатели секций (до 29 децибел).
  4. Проем хорошо герметизируется.
  5. Секции возможно устанавливать в гаражах с различным размером проема.
  6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

  • плоскогубцы;
  • комплект гаечных ключей;
  • слесарный молоток;
  • заклепочный пистолет;
  • электродрель с комплектом сверлильных инструментов;
  • измерительная лента;
  • уровень;
  • перчатки, очки (для защиты рук и глаз);
  • перфоратор;
  • строительный нож;
  • маркер.

Алгоритм установки:

  1. Разметка точек закрепления горизонталей и вертикалей.
  2. Выставление и фиксация вертикальных элементов.
  3. Установка несущих элементов с расположенной внизу ламели.
  4. Сборка полотна с расположенной внизу секции.
  5. Настройка расположенных вверху кронштейнов.
  6. Закрепление управляющих узлов, засовов, ручек.
  7. Монтаж пружин.
  8. Подведение и подсоединение электрического привода.
  9. Установка ограничителей.
  10. Проверка хода.

Возможные неисправности при монтаже секционных ворот своими руками

Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта

И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:

Ошибка

Внешние проявления

Способ устранения

Полотно ворот не сбалансировано

Полотно падает вниз под собственным весом

Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна.

Полотно ворот не сбалансировано

Полотно «улетает» наверх

Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна).

Полотно ворот не сбалансировано

Полотно поднимается и опускается рывками

Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке.

Ошибка в регулировке при взводе пружин торсионного механизма

При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками

Необходимо после взведения растянуть пружину на 5-10 мм.

Ошибка при монтаже горизонтальных направляющих полотна ворот

Полотно туго идет по горизонтальным направляющим, слышен скрип

Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню

Ошибка при монтаже вертикальных направляющих полотна ворот

Полотно тяжело передвигается по направляющим, нижний кронштейн задевает об направляющую, слышен скрип

Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики

Ошибка при монтаже внутренних петель на полотне ворот

При подъеме полотна слышен хруст

Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона

Ошибка при монтаже тросов

При поднятии полотно перекашивается в вертикальных направляющих, верхний кронштейн задевает направляющую

Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна

Ошибка при установке роликовых кронштейнов на воротное полотно

Полотно ворот неплотно прижимается к боковому уплотнителю и проему, шатается, в результате образуется щель

Необходимо отрегулировать держатель ролика на боковой опоре

Ошибка при установке верхнего роликового кронштейна

Полотно ворот (низкий подъем) не плотно прилегает к проему, сверху образуется щель

Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна.

Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.

Профессиональный сервис автоматических ворот

Один из компонентов секционных ворот, требующий периодической регулировки или замены — торсионный механизм (торсионные пружины и тросы). Это может быть связано как с усталостью материала, так и с обрывом. Нужно быть готовым к тому, что однажды секционные автоматические ворота может заклинить, и сдвинуть их с места будет невозможно.

Наиболее вероятной причиной такой поломки является обрыв троса или торсионной пружины. Пытаться силой открыть или закрыть ворота не стоит, так можно повредить другие механизмы. Лучше вызвать специалиста сервисного центра.

Дожидаться выхода из строя столь простых элементов и полной блокировки ворот не следует. Трос должен быть натянут, не иметь повреждений и разрывов нитей. Эксплуатация ворот с ненадёжным тросом опасна. Усталость пружины определяется просто — увеличение количества оборотов натяжки не приводит к увеличению крутящего момента на валу.

Параметры пружины или их комплекта (диаметр, количество витков, толщина проволоки) рассчитываются для конкретных ворот. Поэтому просто купить другую торсионную пружину нельзя, полотно не удастся сбалансировать на всём протяжении его хода. Процедура замены торсионных пружин подразумевает почти полную разборку механизма с последующим полным циклом настройки ворот и управляющей автоматики.

Для нормальной работы импортной автоматики важна стабильность электропитание и отсутствие помех в сети. Например, если, не отключая автоматику подключить сварочный аппарат, это может вызвать отказ блока управления. Самостоятельный ремонт автоматики не допускается.

Приводы на секционных воротах могут быть потолочные или осевые (вальные).

Первые устанавливаются на бытовых гаражных воротах со стандартным подъёмом и представляют собой расположенную строго по центру проёма направляющую рейку с электродвигателем и встроенным блоком управления. Специальный рычаг соединяет ворота с кареткой на рейке, благодаря чему и обеспечивается движение ворот.

Второй тип приводов применяют обычно на промышленных воротах. Такие приводы устанавливаются рядом с валом или прямо на него и вращают непосредственно сам вал. Блок управления может быть встроенным или в отдельном корпусе. Неполадки у обоих типов приводов одинаковы.

Если полотно двигается рывками, слишком медленно или меняет направление своего движения на обратное, проблема скорее всего не в приводе. Просто автоматика не в состоянии компенсировать возросшую нагрузку. Необходима балансировка ворот или устранение других причин затруднённого хода.

Когда полотно ворот не до конца поднимается или опускается, причина почти наверняка в сбитых настройках концевых выключателей. Необходимы регулировка усилия и проверка концевых положений.

Если же привод совсем отказывается поднимать ворота, но в ручном режиме они свободно движутся, дело в отсутствии питания или поломке самого привода. Точную причину поломки можно выявить только обладая определёнными знаниями и специальным оборудованием.

Отсутствие сервисного обслуживания и его последствия

Таким образом, автоматические секционные ворота требуют не просто регулярного, но профессионального внимания и обслуживания. В наших реалиях ещё не закрепилось понимание того, что наличие гарантии производителя не снимает вопрос регулярного технического обслуживания новых ворот.

Достаточно часто обращение в службу ремонта происходит уже тогда, когда произошла серьёзная поломка. Хотя все понимают, что тот же автомобиль подлежит регулярному ТО в авторизованном сервисе в течение всего гарантийного срока, иначе ни один производитель не признает поломку гарантийным случаем. Современные автоматические приводы такой же продукт высоких технологий.

Другая крайность в том, что задача по обслуживанию и ремонту столь сложной техники перекладывается на «золотые руки» и смекалку местных умельцев.

Конечно, закрутить гайку на ослабшем соединении или смазать поскрипывающий узел они смогут. Но для более серьёзных работ по настройке и ремонту автоматических ворот требуется навыки и спец инструмент. А качественную диагностику можно произвести только на дорогом профессиональном оборудовании, которое имеется в распоряжении специализированных сервисных центров.

При проведении сервисного обслуживания выполняются полный осмотр цепей и приводов, проверка работоспособности и герметичности, осмотр цепей питания и управления, затяжка креплений, смазка петель и шарниров. Такое ТО не только продлевает жизнь изделию, но и экономит финансы и время на его ремонтах.

Настройка работы электропривода

Основной задачей в процессе настройки электропривода является установка положений концевых выключателей. Именно они дают сигнал к остановке движения полотна на определённой высоте в верхнем и нижнем положении. Если не отрегулировать концевые выключатели, полотно при опускании и по достижении пола может загибаться в сторону, что негативно повлияет на его сохранность; также полотно может наоборот, останавливать движение, не достигнув пола, и такой вариант нарушит экономию тепла в помещении (если речь идёт о тёплых гаражных роллетах), а также снизит защитные функции конструкции.

Перед началом регулировки концевых выключателей полотно должно быть полностью опущено

  1. Найдите на оголовке привода необходимый вам регулировочный винт, основываясь на направлении вращения вала (не путать с направлением движения полотна!);
  2. Для установки верхнего конечного положения включите привод на подъём. Если привод отключается, не достигнув нужного положения, вращайте регулировочный винт в направлении «+», удерживая при этом клавишу движения вверх; если полотно достигло края, но привод ещё не отключился, опустите полотно вниз и снова поднимите, подкручивая винт в сторону со знаком «-»;
  3. Для установки нижнего конечного положения включите привод на опускание полотна. Продолжая удерживать нажатой кнопку опускания полотна ворот, поверните регулировочный винт в сторону со знаком «-», обеспечив остановку полотна выше необходимого уровня; продолжите опускать полотно, регулируя винт в направлении «+» до достижения конечного положения.

После того, как все манипуляции проведены, произведите несколько пробных циклов подъёма/опускания полотна, чтобы убедиться, что всё настроено верно.

В этой инструкции мы постарались дать ту важную полезную информацию, которая необходима любому, кто задался вопросом, как отрегулировать подъёмные гаражные ворота (секционные или рулонные). Теперь вы можете самостоятельно провести правильную настройку!

Автоматический привод – изобретение, позволяющее открывать ворота нажатием кнопки стене гаража или дистанционно с пульта. Правда, чтобы оснастить входную конструкцию автоматикой, надо иметь чёткое представление об устройстве ворот. Другое условие для беспроблемного функционирования привода – правильный монтаж и настройка оборудования.

Установка приводов распашных ворот

Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения

Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы

От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.

Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.

К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.

Защитные элементы устанавливают на конкретной высоте на стойках

ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон

Но про эти детали поговорим подробнее ниже.

После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.

Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.

Открывание створ внутрь двора

Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.

При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.

Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.

Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.

Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре

При этом важно придерживаться характеристик, рекомендуемых производителем

У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.

Электроприводная система сможет работать полноценно только, если:

  • Соблюдены перечисленные условия установки;
  • Сооружение установили четко вертикально и горизонтально.

Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.

Распахивание створ ворот на улицу

При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.

Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.

Действия при наличии разрезного вала

В процессе эксплуатации ворот нельзя допустить малейшего провисания тросов. Иначе это может привести к деформациям сендвич панели и направляющих профилей. В данном случае регулировка троса гаражных секционных ворот выполняется в таком порядке:

  • нижние кронштейны прочно крепятся на стену, учитывая тот момент, что они должны будут выдерживать большую нагрузку;
  • на каждую секцию полотна ворот устанавливается шпонка — работа должна выполняться с максимальной аккуратностью, чтобы не повредить панели;
  • установочным винтом фиксируется нужное положение барабана;
  • в очень медленном темпе необходимо поворачивать вал до полной ликвидации провисания троса — эта работа выполняется с большой долей внимания, чтобы не перетянуть канат;
  • для полной гарантии против провисания троса, немного накручивают пружины; как правило, хватает двух-трех оборотов.

Заканчивают регулировочные работы дополнительной фиксацией пружин при помощи затягивания головок болтов. В случае неравномерного натягивания тросов с двух сторон, может помочь одновременный поворот обеих частей разрезного вала. Конструктивные особенности соединительной муфты позволяют это сделать.

Для этого нужно ослабить стяжку муфты, провернуть ту часть вала, со стороны которого есть расслабление троса. Вторая часть вала остается неподвижной. В некоторых случаях приходится делать взаимный поворот валов в одну или в разные стороны. Как того потребует положение тросов с одной, и с другой стороны. Канат натягивается до заданного напряжения, затем выполняют стягивание муфты болтами в исходное состояние.

Устранение неравномерного натяжения левого и правого тросов.

В случае если один из тросов все таки провисает, провисание устраняется за счет взаимного проворота валов, который обеспечивается конструкцией соединительной муфты (наличием пазовых отверстий под стяжные винты).

Для этого следует распустить стяжные болты муфты, провернуть вал, со стороны которого имеется провисание удерживая в исходном положении другой вал.

После устранения провисания троса произвести затяжку стяжных болтов соединительной муфты.

Следующий этап – полностью взводим пружины в соответствии с рекомендацией. Количество витков должно быть указано на шильдике ворот.

Торсионная пружина отвечает за балансировку полотна ворот.

Она распределяет весь вес равномерно, тем самым, облегчает поднятие ворот. Выполняет функцию противовеса. Сила действия пружины направлена вверх, а масса ворот вниз. Идеальная настройка полотна ворот выставляется по методике рекомендованной заводом производителем. Данные по количеству витков натяжения пружины указывается в паспорте изделия, на шильдике ворот, имеется у поставщика ворот.

Проверка правильности натяжения пружины.

Пружина немного провисает в середине – это ее нормальное заряженное состояние. Количество меток на мотке должно соответствовать количеству указанных оборотов в паспорте к комплекту.

Варианты состояния торсионной пружины.

  • Выгнута дугой вверх;
  • волнообразной формы;
  • ровная;

Внешние признаки пружины говорит о том, что она перетянута.

Если при работе ворот слышны щелчки или скрежет со стороны пружины, торсионный механизм нужно смазать жидкой смазкой, в случае если звук не прекратился, следует вызвать специалиста. Проверяйте состояние пружины перед сменой сезона, а особенно после сильных морозов, пружина должна немного провисать в середине – основная рекомендация

После регулировки пружин, необходимо, проверить правильность настройки механизма уравновешивания секционных ворот.

Для этого необходимо поднять и затем опустить секционные ворота рукой. Прилагаемое усилие должно составлять 10- 20 кг. Движение ворот должно останавливаться при прекращении усилия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
