Как самостоятельно собрать ионизатор воздуха
Многие интернет-сайты предлагают разнообразные схемы и руководства по изготовлению простого ионизатора из подручных предметов. На самом деле с подобными самоделками вы не просто рискуете здоровьем, они могут нести опасность нанесения ожога или поражения электротоком. В нашем описании мы представляем для вас схему аппарата, который прошел тестирование на практике и выпускается серийно.
Для сборки ионизатора мы должны подготовить такие элементы конструкции: – металлический корпус – для этого можно взять старый компьютерный блок питания;
– вентилятор – компьютерный кулер;
– силовой трансформатор – на 220/18–20 В, повышающий – ТВС 90П4 или ТВС 90ПЦ10; к последнему добавляем две обмотки из провода ПЭВ-0,35 по 25
– витков в каждой;
– стеклотекстолитовая плата, толщина: 2,5–3 мм;
– провода для соединений, крепежные детали.
Помимо этого, нужно купить набор радиодеталей, список которых мы можем составить по изображению, на котором показана схема воздушного ионизатора:
Ионизатор воздуха своими руками- схема
Мы рекомендуем подбирать следующие радиодетали и их аналоги:
– транзисторы – вместо КТ315, что на схеме, подойдут другие с аналогичной мощностью, КТ816Б являются взаимозаменяемыми с КТ646 с любой буквой;
– стабилитроны – Д815 меняем на похожий со стабилизационным напряжением 15 В; варианты стабилитрона VD4 – КС512А, Д815Д;
– готовые диодные мосты заменяем наборами из отдельных диодов; следим за тем, чтобы напряжение диодов составляло 400 В, а ток – минимум 0,5 А.
Нужно отметить, что остальные элементы мы заменяем общепринятыми аналогами с соответствующими параметрами.
Сделанная своими руками модель ионизатора воздуха, которую мы рассматриваем, работает по следующему принципу. При помощи мультивибратора, который собран на транзисторах малой мощности КТ315 (V1,2), происходит генерирование начальных импульсов. Резистор R7 регулирует частоту этих импульсов в диапазоне 30–60 кГц. Затем с помощью транзисторов КТ816 (VT3,4) происходит усиление сгенерированных импульсов, которые после поступают на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение около 2,5 кВ, и, проходя через умножитель, увеличивается до 15 кВ. Затем напряжение подается на рабочие электроды.
Для самостоятельного изготовления ионизирующих электродов берем многожильный медный провод, снимаем с него изоляцию, и изгибаем жилы во все стороны под прямым углом в виде зонтика. Устанавливаем этот зонтик на таком расстоянии от корпуса, при котором ионы будут вырабатываться в нужном количестве – это делается путем дополнительной настройки.
Нужно отметить, что в схеме предохранителем выступает искровой разрядник, обозначенный SG 1; он срабатывает тогда, когда напряжение на обмотке трансформатора превышается.
Чтобы сквозь электроды «зонта» постоянно проходил воздух, внутрь корпуса на штатное место нужно установить компьютерный вентилятор. Для его питания задействуется силовой трансформатор и выпрямительный блок со стабилизацией, соответственно схеме. Если мы правильно собрали ионизатор, используя рекомендованные детали, то он сразу будет работать.
Воздушный ионизатор изготовить своими силами весьма просто, при этом его можно установить не только у себя дома, но и в автомобиле. С этим устройством вы сможете лучше себя чувствовать и дышать свежим, чистым воздухом.
Ионизатор воздуха своими руками: описание и схемы
Сделать ионизатор своими руками возможно, если использовать для этой цели, предложенные в интернете схемы и четко следовать всем инструкциям и рекомендациям. Однако для начала необходимо определиться с тем, какое именно устройство вы хотите получить в итоге и где именно вы планируете его использовать.
Схема для создания ионизатора воздуха своими руками
Конечно, сделать сложную и многофункциональную модель вряд ли удастся, но изготовление простого ионизатора для квартиры или машины вполне под силу каждому. Рассмотрим оба алгоритма изготовления вариантов, обращая внимания на возможные сложности и нюансы, которые обязательно нужно учитывать в процессе работы.
Схема ионизатора воздуха своими руками для домашнего использования
Для того чтобы сэкономить средства и не приобретать готовый ионизатор, его можно изготовить самостоятельно, воспользовавшись для этого следующими материалами:
- 2 пластиковых контейнера небольшого размера (для этой цели можно использовать упаковки из-под игрушек «Киндер-сюрприз»;
- вилка с двумя проводами, диаметром 0,5 мм;
- изоляционная лента;
- игла;
- ножницы.
Сборку можно проводить, используя и большее количество пластиковых контейнеров, но для первой попытки достаточно и двух.
Для сборки ионизатора воздуха своими руками можно использовать подручные детали или приобрести их в специализированном магазине
Для начала в каждом из контейнеров, при помощи иглы, необходимо проделать отверстия такого размера, чтобы в них проходил провод. После этого провода нужно раскрутить на жилы и продеть в отверстия таким образом, чтобы в одном контейнере оказались положительные, а в другом отрицательные жилы. После этого их необходимо заизолировать и соединить верхние провода.
Если вилка отделена от проводов, на этом этапе её необходимо присоединить. После этого необходимо подсоединить устройство к источнику питания, чтобы убедиться в его исправности. Для защиты конструкции, можно смастерить небольшую коробочку, которая придаст вашему прибору привлекательный внешний вид.
Как и в случае с покупным ионизатором, важно соблюдать технику безопасности в процессе использования, и строго ограничить доступ детей и животных к прибору
Для сборки продвинутого ионизатора воздуха необходимо понимать основы радиотехнических систем
Автомобильный ионизатор воздуха своими руками: инструкция для изготовления
Немного больше сложностей представляет собой самостоятельное изготовление ионизатора воздуха, предназначенного для использования в автомобиле. Для сборки такого устройства понадобится больше навыков и опыта, так что перед тем как приступить к сборке, стоит хорошо взвесить все аргументы в пользу такого решения.
Самой простой схемой сборки считается та, для которой используется генератор на микросхеме 555, которую иногда называют таймером. Это дешевая деталь, стоимость которой не более 15?20 рублей и продается практически в любом магазине радиодеталей. Для ионизатора она необходима, чтобы исполнять роль одноканального генератора. При этом настройка его рабочей частоты осуществляется путем подбора компонентов цепочки RC.
Чтобы сэкономить на покупке трансформатора, можно взять, например, тот который мог остаться от старого системного блока. В этом случае трансформатор аккуратно выпаивается из общей цепочки.
Ионизатор воздуха для автомобиля можно собрать самостоятельно, используя видео уроки из интернета
Далее необходимо заменить старую обмотку. Для этой цели можно использовать несколько слоев изоляционной ленты, которые нелишним будет обмотать сверху еще и 2?3 слоями канцелярского скотча.
После этого, согласно схеме, таймер необходимо подключить к трансформатору и присоединить умножитель напряжения, который собирается из конденсаторов и диодов КЦ 106. Затем проводки от умножителя раздвигаются на расстояние примерно 2?3 см друг от друга, после чего можно включить прибор в сеть. Появление характерного запаха озона в воздухе будет свидетельствовать об исправной работе устройства.
Ознакомившись со всеми характеристиками и возможностями приборов этого типа, не остается никаких сомнений в том, насколько положительное влияние на человека могут оказывать ионизаторы воздуха для дома. Цены на эти устройства бывают самыми разнообразными, так что каждый наверняка сможет подобрать для себя подходящий вариант, чтобы улучшить качество воздуха и восполнить недостаток ионов.
Назначение и принцип действия ионизатора
Как показали исследования, количество ионизированного содержимого в воздушном пространстве городских квартир, полезного для человека, примерно в 10-15 раз меньше от требуемой нормы. В естественных природных условиях в зависимости от конкретной местности, их количество составляет 600-50000 единиц на 1 см 3 .
Стандартный очиститель воздуха, применяемый в домашних условиях, способствует повышению уровня полезных ионов, благотворно влияющих на организм. Укрепляется иммунитет, нормализуется сон и работу сердечно-сосудистой системы, человек значительно меньше утомляется, снижен риск инфекционных и других заболеваний. Работа ионизатора для квартиры способствует удалению из воздуха аллергенов и пыли, бактерий и вирусов, а сам воздух становится гораздо чище.
Основной функцией ионизатора является придание воздушным частицам отрицательного заряда, после чего они становятся так называемыми аэроионами, благотворно действующими на людей. За счет наэлектризованных молекул кислорода воздушная среда оздоровляется, а общее самочувствие человека улучшается. Для того чтобы обыкновенные частицы стали отрицательными ионами, воздушная масса должна пройти через коронный электрический разряд. Аллергены, пыль, болезнетворные микроорганизмы проходят через ионизатор и получают электрический заряд.
После этого какая-то их часть попадает на пластину с противоположным зарядом и притягивается к ней. Другие вредные вещества и частицы быстро оседают на поверхностях возле ионизатора, а затем удаляются во время влажной уборки.
Создание внутри ионизатора коронного разряда осуществляется под действием электрического тока высокого напряжения, как минимум 15 кВ. Его подача осуществляется с повышающего трансформатора в виде импульсов на заостренные металлические электроды, образующие единую систему. Одновременно происходит образование молекул О3 – озона, вредного для организма в количестве, превышающем норму. Поэтому ионизатор воздуха, изготовленный своими руками, должен обеспечивать нужную концентрацию путем регулировки разряда на определенную частоту и силу.
Следует учитывать, что ионизировать воздух с помощью данных устройств не рекомендуется в помещениях, где находятся люди со злокачественными опухолями, с повышенной температурой, а также дети, возрастом до 1 года. Ионизатор, сделанный самостоятельно, нежелательно использовать в запыленных или задымленных комнатах.
Как сделать аппарат живой и мёртвой воды
Прибор работает от сети переменного тока 220В. Непосредственно для приготовления воды нужен постоянный ток. Поэтому, в цепи питания одного из электродов установлен мощный диод. Два электрода из нержавеющей стали закреплены на изолирующей основе из органического стекла.

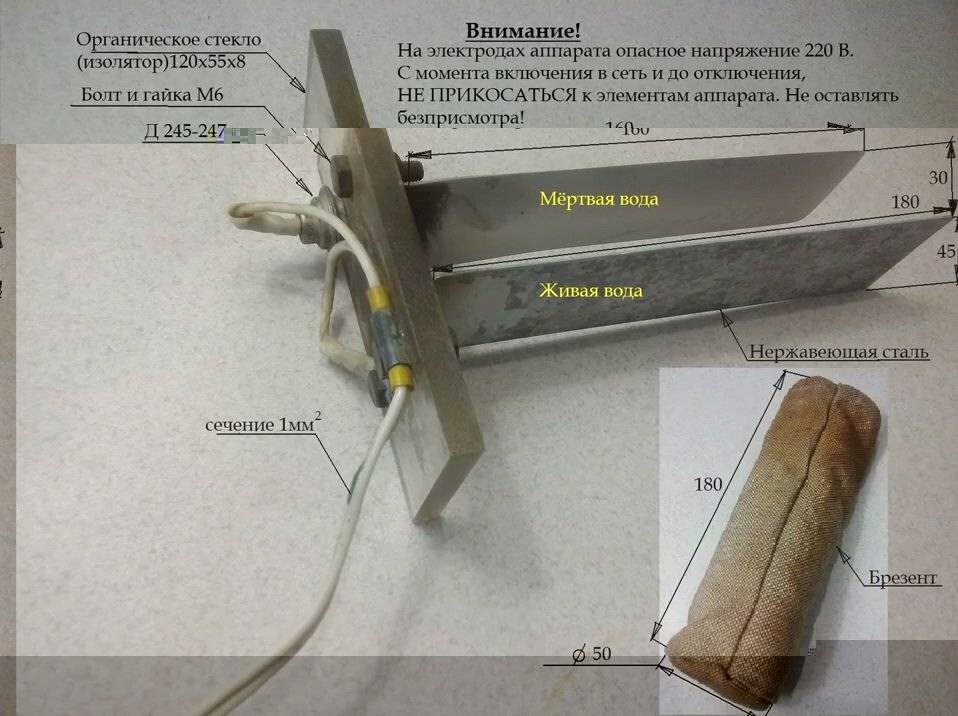

Длина электродов разная – для удобства во время эксплуатации. На коротком будет мёртвая вода, на длинном – живая.
Для выпрямления тока, используется диод рассчитанный на ток 10А и напряжение не менее 250В. В данной схеме, можно использовать советские диоды серии (Д245 – Д247).
Для безопасности, стоит предусмотреть защитный кожух для верхней части прибора, т.к. все элементы в процессе работы, будут под опасным напряжением сети 220В!
Для приготовления воды, можно использовать банку, ёмкостью 2 или 3 литра. Наливаете воду в банку, процентов на 70-80. Оставьте место для воды, которую вытеснит наполненный мешочек.
Теперь наливаете воду в мешочек и погружаете его в банку. Непокрытый водой мешочек должен выступать над уровнем воды на 1-2 см – чтобы воды не смешивались.

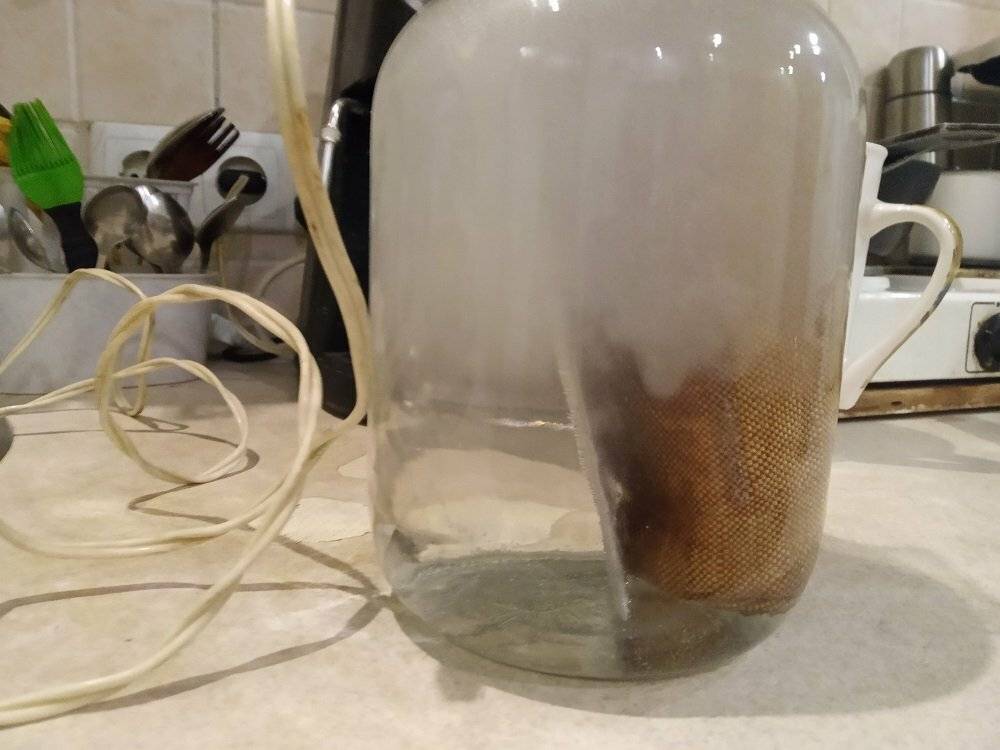

Погружаете в банку аппарат. Длинный электрод в банке, а короткий в мешочке. Включаете прибор в сеть.
Внимание! Меры безопасности!
С момента включения прибора в сеть 220В, НЕЛЬЗЯ прикасаться к диоду, электродам, воде и прочим элементам, которые могут проводить электрический ток. Прикосновение чревато поражением электрическим током.
Рядом не должны находиться дети, животные… Нельзя отвлекаться, чтобы не оставить прибор без присмотра!
Продолжительность приготовления зависит от жёсткости воды. Признаком того, что вода готова, является начало активного бурления воды вокруг электродов (особенно в мешочке).
Отключите прибор из сети. И только после этого! Извлеките аппарат из банки и тут же доставайте мешочек. Воду из мешочка перелейте в приготовленную ёмкость.
Мешочек и аппарат просушите и уберите в недоступное для детей место.
Чтобы вычислить оптимальное время приготовления живой и мёртвой воды, я предложу вам следующую методику:
Приготовьте воду за 1,5 минуты. Посмотрите на цвет готовой мёртвой воды. Она должна быть жёлтого цвета (как на фото ниже), может быть слегка коричневого. Если всё так и есть – обе воды готовы.
Если мёртвая вода слабо жёлтого цвета – залейте новую воду и повторите весь процесс снова, но теперь держите 3 минуты. Если мёртвая вода не стала жёлтой, повторите процесс, увеличив время до 5 минут. В моей практике был случай, когда для приготовления воды, нужно было держать аппарат включенным 9 минут!
Детали самодельного ионизатора воды
Создателю ионизатора воды потребуется два пластиковых контейнера ёмкостью 5 литров каждый. Двумя такими контейнерами фактически обеспечиваются отдельные камеры для рабочих электродов.
Титановые электроды, конечно, лучший вариант для такого случая. Тем не менее, алюминиевые или медные электроды зачастую применяются компаниями-производителями ионизаторов воды.
Соответственно, для самодельной конструкции такой вариант тоже подойдёт. Также понадобится:
- труба ПВХ диаметром 50 мм,
- небольшой кусочек замши,
- несколько зажимов типа «крокодил»,
- электрический провод,
- система питания 12 (24) вольт,
- два медных (титановых или алюминиевых) электрода.
Сборка ионизатора воды своими руками
Пошаговую процедуру сборки ионизатора воды своими руками можно описать следующей последовательностью действий:
- На каждом из двух пластиковых контейнеров высверлить отверстия под ПВХ трубку (50 мм). Сверлить отверстия в нижней части и с учётом совместимости по осям, когда оба контейнера расположены рядом друг. То есть отверстия должны совпадать.
- Пластиковую трубу внутри заполнить замшей по всей длине и вставить противоположными концами в отверстия контейнеров, соединив тем самым обе ёмкости.
- Установить и закрепить в каждом из контейнеров электрод. Обвязать электроды проводкой и подключить (можно применить зажимы типа «крокодил») к выходам источника питания 12 (24) вольта.
- Включить в сеть источник питания и запустить в работу.
По факту подачи питания на электроды начинается процесс электролиза. Спустя примерно два часа, щелочные и кислые продукты явно начнут разделяться по разным ёмкостям. Цвет жидкости в одном из контейнеров приобретает коричневатый оттенок, насыщенность которым зависит от количества примесей в исходной воде.
Другой контейнер будет пополняться чистой щелочной жидкостью, пригодной для употребления под питьё. По сути, есть смысл подключения на каждом контейнере запорных кранов, через которые удобно извлекать приготовленную жидкость конкретного вида. Таким образом, самодельный ионизатор воды обеспечивает недорогую, вполне доступную в быту технологию получения чистой питьевой жидкости.
Исследования
Если вы хотите что-то сделать самостоятельно, сначала проведите исследования при помощи Google. В нашем случае давайте разберёмся, что такое ионизатор, и на каком базовом принципе он работает. Ионизатор воздуха (или генератор отрицательных ионов, или люстра Чижевского) – это устройство, использующее высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы, или анионы – это частицы, имеющие один или несколько лишних электронов, из-за чего их общий заряд оказывается отрицательным.
Пока вроде просто. Ионизаторы используются для удаления частиц из воздуха путём придания им отрицательного заряда, после чего эти частицы притягиваются к положительно заряженной поверхности (стене/полу). В итоге частицы гораздо быстрее оседают, оставляя воздух чистым. Именно это нам и нужно – удалить пыль из воздуха, чтобы не вдыхать её.
Так что, поискав всего 5 минут, мы уже знаем, что нам нужно сделать систему с высоким напряжением, придающую отрицательный заряд частицам
Сначала это меня немного обескуражило, поскольку я раньше не делал системы с высоким напряжением, и если играться с подобными системами неосторожно, всё может закончиться плохо
Затем мы идём и ищем уже имеющиеся на рынке устройства, работающие на основе данной технологии. Я делаю это для того, чтобы понять, какого рода схемы люди использовали для создания подобных приборов. Если на рынке есть устройство с такой же технологией, учитесь на его основе.
Люди потратили на создание устройства много инженерных человеко-часов. Учитесь на их примере, чтобы сделать свою систему, которая по меньшей мере похожа на готовую, или учитесь на чужих ошибках и сделайте систему лучше.
Для подобных целей вам тоже лучше всего поможет Google. Я находил несколько подтверждений тому, что ионизаторы делали ещё в 1980-е. Если эта технология настолько стара, я могу посмотреть на описание того, как эти устройства разбираются. Ищем в Google «ioniser teardown», и находим кучу видео, на которых видно внутренности устройства. Рекомендую очень хорошие видео за авторством BigClive.
На основе этих роликов я понял, что высоковольтную систему можно сделать при помощи умножителя напряжения, и что это не так уж и сложно. Так что давайте перейдём к проектированию электроники.
Что такое ионизатор воздуха: его назначение и принцип работы
Ионизатор воздуха работает по принципу люстры Чижевского. В середине приспособления имеются электроды, которые и отвечают за выполнение ионизации. Для появления разряда на эти электроды подается электричество. В результате чего образуются так называемые аэроионы, то есть заряженные частички, которые в последствии и перемешиваются с молекулами кислорода в помещении. При этом используя ионизатор в своей квартире люди должны учитывать то, что прибор заставляет пыль оседать на пол. Поэтому придется гораздо чаще проводить влажную уборку в помещении с включенным прибором. Желательно также как можно чаще совершать и влажную уборку на остальных поверхностях в квартире. Использовать ионизатор нельзя круглосуточно или в течении нескольких часов подряд. Обычно информация об этом содержится в инструкции к конкретному типу прибора. Людям, которые решили установить в квартиру ионизатор воздуха также стоит быть готовыми к тому, что после первого включения устройства у них может заболеть или даже закружиться голова. Некоторые даже после включения прибора испытывают повышенную сонливость и усталость. Такая реакция организма на прибор считается вполне нормальной. Если каждый вспомнит, то подобное состояние человек может испытывать также после длительного пребывания на свежем воздухе. Использовать прибор не следует в слишком дымных и пыльных помещениях при наличии в них людей. В таких помещениях устройство можно первое время включать только если в них полностью будут отсутствовать люди.
В чем польза ионизатора воздуха?
Производители подобных приборов в один голос твердят, что ионизаторы — это чуть ли не настоящая панацея от многих проблем человечества. И доля правды в этом утверждении все же есть. Поскольку ионизатор выделяет аэроионы с положительным и отрицательным зарядом, то организму это доставляет реальную пользу. Прежде всего, после определенного периода человек действительно начинает чувствовать себя гораздо лучше. У него повышается иммунитет, а значит резко снижается заболеваемость инфекционными недугами. Также благодаря ионизатору воздуха у человека стремительно повышается работоспособность. Настроение повышается, а депрессивное состояние остается в прошлом. Установленный в квартире ионизатор благотворно влияет на состояние кожных покровов, нормализует обмен веществ в организме и даже устраняет проявление аллергических симптомов.
Вред от ионизатора воздуха
О темных сторонах этого полезного прибора вряд ли скажут производители. И это совсем не удивительно, ведь никто не станет работать себе во вред. Но, тем не менее, ионизатор воздуха, как и любое приспособление, не лишен некоторых недостатков. Поэтому те люди, которые только подумывают о вопросе установки ионизатора в квартиру должны быть с ними ознакомлены. Во-первых, так как ионизатор подает заряд всем микрочастицам воздуха, то и пыль, и микрофлора воздуха тоже становятся заряженными. А пылевые частицы и микроорганизмы, которые получили заряд, обычно начинают притягиваться к электродам в приборе и другим поверхностям. В итоге вокруг самого устройства могут образовываться грязные круги. Соответственно после ионизации в квартире необходимо постоянно проводить влажную уборку, потому как находится в пыли и дышать ею очень вредно. Кроме этого, в ионизированном воздухе гораздо быстрее распространяются инфекции. Поэтому при нахождении в одном помещении с больным человеком у которого болезнь передается воздушно-капельным путем вероятность заразится возрастает в разы. И напоследок, на состояние организма оказывает негативное влияние и электромагнитное поле устройства. Поэтому при его использовании ни в коем случае нельзя нарушать допустимое расстояние до прибора.
Подробнее о том, что такое ионизатор воздуха и кому он нужен, будет рассказано в этом видеоматериале. Оставляйте под постом свои и высказывайте пожелания к статье.
Процесс сборки
При помощи обычной бытовой иголки следует проделать небольшие отверстия в контейнерах. После этого необходимо взять подготовленные провода и распустить их на раздельные жилы, продев в созданные отверстия (отверстия должны быть соответствующего размера!).
Изолируем жилы, соединяем провода. При желании можно соединить проводки с разборной штепсельной вилкой, и прибор готов к использованию. Все. Как видите, схема проста. Недостатком самодельного устройства можно назвать, пожалуй, только его хрупкость. В остальном – он ничем не хуже покупного.
Автомобильный ионизатор
Так как в машине много закрытого пространства, то кислорода в ней недостаточно. На помощь может прийти кондиционер. Но, среда, вырабатываемая кондиционером, не содержит никакой пользы. Чтобы в автомобиле была свежесть, и полезный воздух одновременно, лучше всего купить автомобильный ионизатор, или сделать его своими руками.
Плюсы автомобильного ионизатора:
- Работает от бортовой сети автомобиля;
- Безвреден для человека;
- Имеет маленький размер.
Ионизатор состоит из трех частей: трансформатор, умножитель напряжения, импульсный генератор.
В первую очередь нужно сделать трансформатор. Он делается из сердечника и кабеля. Потом наматывается обмотка. Первая подразумевает 14 витков, затем делается изоляция с помощью скотча. Вторая – 600 витков. Изоляция здесь делается после каждой сотни витков. Затем на трансформатор подается напряжение. Оно снимается с вторичной обмотки, заряжает конденсатор и поступает на электроды.
Чтобы не делать трансформатор самим, можно взять его из старого советского телевизора.
Микросхема импульсного генератора имеет 2 режима работы: генератор прямоугольных импульсов и высокоточный таймер. Все подключенные резисторы и конденсаторы образуют RC-цепочку. Вся нагрузка на транзисторе, так как генератор однотактный. Транзистор крепится на радиаторе.
Умножитель напряжения предназначен для увеличения напряжения с вторичной обмотки трансформатора. Эта часть схемы делается из высоковольтных диодов и неполярных конденсаторов.
Затем все элементы ионизатора соединяются вместе и помещаются в небольшую пластмассовую трубку. Провода из этой трубки нужно подключить к сети питания машины. Ионизатор для автомобиля готов!
