Покраска и утепление конструкции
Пример покрашенных ворот
Покраской всех металлических элементов конструкции, а также утеплением створок распашных ворот удобнее будет заняться до подвески последних на опорные петли. Перед покраской все обрабатываемые поверхности обязательно грунтуются, что гарантирует получение надежного защитного покрытия, способного прослужить вам долгие годы.
С целью повышения жесткости гаражных ворот на внутренней поверхности створок устраиваются дополнительные металлические перемычки (ребра жесткости), привариваемые не только к металлическим листам, но и к элементам каркаса с шагом примерно 0, 5 метра.
Утепление створок
Утепление металлических распашных ворот осуществляется с использованием материалов синтетического происхождения или пенопластовых (пенополиуретановых) плит, которые фиксируются на поверхности створок с помощью специального клея. Для закрытия утеплительных плит может использоваться любой подходящий по фактуре декоративный материал.
На заключительном этапе работ створки навешиваются на петли, после чего обязательно производится проверка легкости их движения при открывании и закрывании ворот.
Изготовление ворот распашных
Распашные гаражные металлические ворота следует делать в несколько этапов, каждый из которых довольно важен.
Снимаем размеры
Здесь надо будет правильно снять размеры будущей конструкции. Это понадобится для покупки материала. Надо будет так же и учесть отходы, которые точно будут.
Делаем каркас
На этом этапе надо будет сделать правильную геометрическую форму каркаса
Ведь если выполнить работу не правильно, тогда ворота будет заедать и они не смогут качественно работать.
Изготовление створок
Здесь важно будет сделать обе створки симметрично. Они должны качественно становится на базовую плоскость.
Сборка
На этом этапе навариваем завесы и сделаем сборку
Надо правильно провести и регулировку ворот.
Установка
Этот процесс не сложный и после качественного выполнения работы ворота правильно разместятся на нужном месте.
Теперь разберемся более подробно с каждым из пунктов, которые позволят сделать качественные распашные металлические гаражные ворота.
Металлические гаражные ворота и требования к ним
Металлические распашные ворота для гаража должны отвечать определенным требованиям. Это во многом определит их правильность работы и безопасность помещения.
- Свободный ход створок. Размер ворот необходимо рассчитывать с учетом конкретных размеров транспортного средства;
- Расстояние от стойки ворот до бока автомобиля должно быть не менее тридцати сантиметров.
- Обычно гаражные проемы имеют следующие размеры: 5,4*2,4 или 4*2,1 метра;
- Ворота должны быть устойчивыми к взлому. Самыми прочными являются изделия, которые сделаны из стального оцинкованного листа с толщиной в два, а еще лучше – пять миллиметров;
- Накладные запоры помогают укреплять ворота;
- Также необходимо создать для ворот дополнительную защиту от окружающей среды, а точнее осадков, а также ветра. Для этих целей с помощью вертикальных запоров прочно закрепляют полотно. Они еще будут спасать ворота от перекосов.
Выбираем инструменты и материалы
Если вы решили сделать металлические распашные гаражные ворота своими руками, то необходимо запастись следующими стройматериалами:
- Уголки из стали (необходимы для изготовления несущей рамы);
- Обшивка (лист металла, дерево, ковка);
- Профиль, задвижки;
- Петли.
Под рукой в обязательно порядке должны быть такие инструменты как:
- Уровень;
- Аппарат для сварки;
- Болгарка и рулетка;
- Угольник.
Ворота будут состоять из:
- Задвижки;
- Петли;
- Обшивки;
- Стойки, а также рамы.
Установка замка
В большинстве случаев устанавливают 2 вида замков – навесные или врезные
Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины
Схема для изготовления дверей из профтрубы
Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.
При установке нужно следовать нескольким важным правилам:
- Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
- Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
- Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.
Установка запорных конструкций
Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.
Утепление дверей
Определяемся с типом ворот
Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:
- распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
- подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
- роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
- откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.
Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?
Виды ворот
На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.
Подъемно-поворотная конструкция
Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.
Распашные ворота
Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.
Откатные конструкции
В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

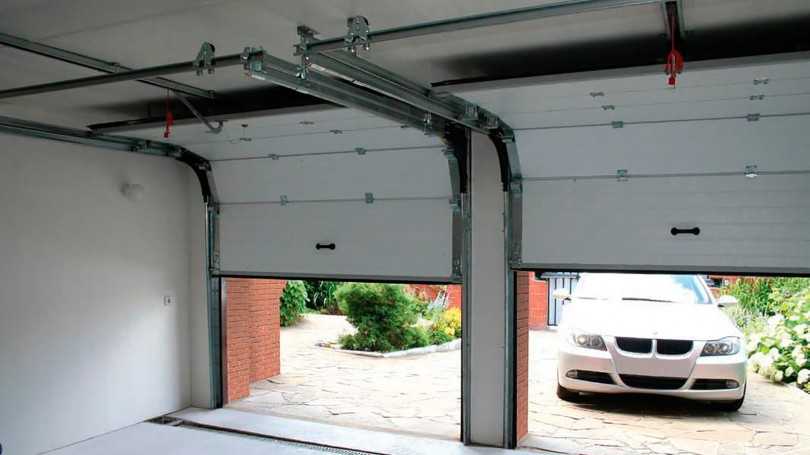

Подъемно-секционные ворота
Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.
Роллетные ворота
Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.
Изготовление и монтаж створок
Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.
На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

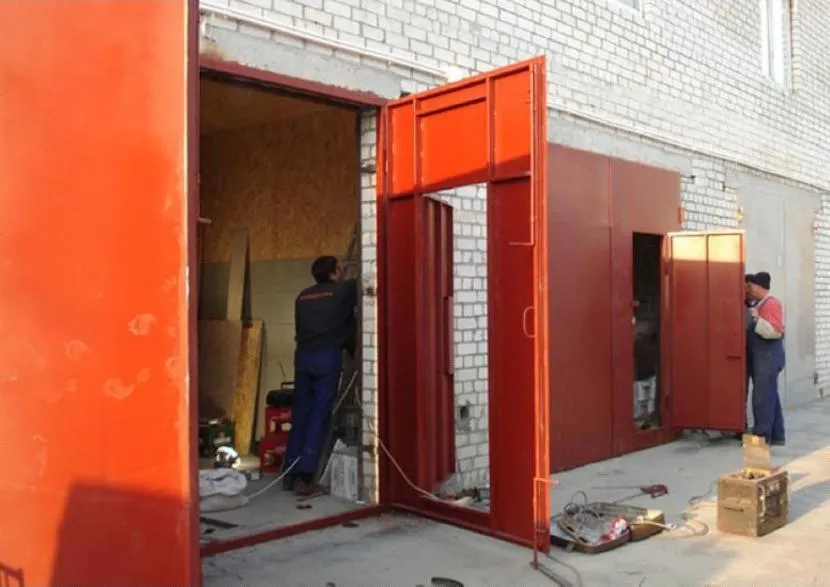

Монтаж гаражных ворот Источник tildacdn.com
При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.
Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.
Обшивка створок металлическими листами
Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм. Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку
С боковых сторон листов также делают небольшие прорези под петли
Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.
Гараж обшитый металлическими листами Источник nick-stroy.ru
Требования к распашным гаражным воротам
Независимо от того, какой тип металлической конструкции вы выбрали, необходимо следовать определенным требованиям.
Эти требования должны быть учтены при проектировании и монтаже самих ворот.
Чтобы рассчитать ширину ворот, достаточно просто измерить габариты вашего транспортного средства, или средств (если их несколько) и добавить 30-40 сантиметров сверху.
Это нужно для того, чтобы автомобиль беспрепятственно заходил в гараж, и для вас там оставалось место.
Еще одним важным компонентов является защита всего помещения от природных осадков. Чтобы благополучно защитить свой гараж используется обшивка, приваренная к каркасу.
Дополнительно уплотнительная лента на краях створок поспособствует лучшей герметичности здания.
Что касательно защиты, это должен быть крепкий замок, который защитит гараж от третьих лиц. Обычно это сложный механизм, створки которого изготавливаются из стали. Толщина примерно 3-5мм.
Инструменты и материалы
Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.
Для качественной и быстрой работы нам потребуются:
- Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
- Металлический уголок 65х5 для создания основной несущей рамы;
- Листы металла 4-6 мм с оцинкованным покрытием;
- Гаражные петли для монтажа створок на раму;
- Болгарка с дисками по металлу для резки и шлифовки;
- Лазерный или пузырьковый уровень;
- Аппарат для электрической сварки;
- Рулетка.
Основные плюсы использования профлиста для ворот в гараж
Если говорить о самых главных преимуществах данного материала в плане использования его для создания гаражных ворот и других такого рода конструкций, то следует отметить несколько главных его преимуществ.
Конструкции, которые изготовлены из профнастила, прежде всего, характеризуются:
- небольшим весом;
- высочайшими техническими показателями;
- прекрасными эксплуатационными характеристиками;
- простотой изготовления
- несложным монтажом.
Качественные гаражные ворота создать своими руками из профлиста относительно несложно – главное в процессе этого точно придерживаться основных рекомендаций профессиональных мастеров!
Ворота складные
Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.
Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.
Есть и другие достоинства ворот складного типа для гаража:
Обратите внимание!
- Пергола на дачном участке своими руками: пошаговая инструкция с фото и описанием
Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)
Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)
- Оригинальное внешнее исполнение секций ворот.
- Удобный способ открывания и закрывания.
- При открывании места такими воротами практически не занимается.
- Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
- Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.
К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.
Пошаговая инструкция по изготовлению металлических распашных ворот
Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.
Вариант №1:
Болгарка пошла в ход
Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.
Шаг 2. Сборка двойной рамы.
- Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
- В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
- Обеспыливают отверстия.
- Заполняют их цементно-песчаным раствором.
- С помощью кувалды забивают штыри.
- На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
- Насаживают раму.
- Кувалдой загибают выступающие части арматуры.
Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.
Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.
Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.
Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.
Шаг 6. Приваривают петли.
Шаг 7. Навешивают створки.
Шаг 8. Приваривают листы металла (зашивают створки).
- Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
- Центр должен быть перекрыт нахлёстом одной из створок.
Шаг 9. Зачищают металл от последствий сварки.
Шаг 10. Покрывают антикоррозийной грунтовкой.
Шаг 11. Устанавливают замки и запоры.
Шаг 12. Окрашивают ворота.
При необходимости выполняют утепление створок и проёма.
Вариант №2:
Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма
Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.
Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.
Шаг 2. Отрезают 4 планки для изготовления рамы створок.
Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).
Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.
Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.
Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.
Шаг 7. Срезают косынки.
Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.
Проводим монтажные работы своими руками
Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.
Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.
При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.
