Механизм откатных ворот своими руками

1 этап – проект откатных ворот из профнастила

Конструкция откатных ворот сложная, а значит, визуализация необходима, т.е. нужно сделать эскиз или чертеж.

Эскиз откатных ворот из профнастила

Эскиз – это картинка, показывающая внешний вид ворот, с обозначением основных элементов, но без нанесения размеров. С эскизного рисунка начинается проектирование.

Эскиз откатных ворот

Схема откатных ворот из профнастила

Схематический рисунок – это нечто среднее между эскизом и чертежом, т.е. картинка, которая дает представление о воротах и позволяет нанести размеры. Недостаток схемы в том, что не выдерживаются пропорции. Однако, для тех, кто не владеет навыками черчения – схема раздвижных ворот станет надежным подспорьем.

Схема откатных ворот

Чертеж откатных ворот из профнастила

Чертеж в обязательном порядке предоставляют строительные бригады при заказе услуги – установка под ключ. Чертеж – это документ, в котором зафиксированы ключевые параметры будущих ворот: ширина проема, ширины ворот и противовеса, размеры и место расположения калитки, количество створок, специфика открывания, дополнительные элементы, а также все размеры.

Чертеж откатных ворот

Важно. Калитка из профнастила монтируемая в створку ворот, продумывается на этапе разработки проекта.

Порядок монтажа

Долговечность и безотказность ограждающей конструкции во многом зависит от того, насколько грамотно выполнен ее монтаж

Особое внимание в этом случае должно уделяться столбам, которые воспринимают создаваемую забором и воротами нагрузку

Опора для забора

Именно поэтому монтаж любого забора всегда начинаются с установки столбов. Для их изготовления чаще всего используются трубы, а не какой-то другой прокат. На многих фото можно найти варианты оформления столбов, изготовленных из труб с различной формой поперечного сечения. Вместо нового проката в этом случае лучше приобрести трубы, которые уже были в употреблении. По своим прочностным характеристикам они не уступают новым, а вот стоимость таких столбов намного ниже. Посмотрев фото, никто не сможет наверняка сказать, из каких именно труб были изготовлены конкретные столбы.

Пример отделки столбов

Диаметр труб следует согласовать с нагрузкой, которую будут испытывать столбы. Для этого должна быть тщательно проработана схема расположения столбов. Каким в конечном итоге окажется диаметр труб, будет зависеть от прикладываемой к столбам нагрузки и ширине пролета. Чем шире пролет, тем большую нагрузку воспринимают столбы ограждения и тем больше должен быть диаметр закупаемых труб.

Размер опор зависит от нагрузки

Затем готовится фундамент, протяженность которого зависит от характеристик монтируемой системы. Для изготовления фундамента, так же как и в случае столбов, следует выбирать материал, обладающий достаточными прочностными характеристиками. В процессе эксплуатации фундамент будет подвергаться не только эксплуатационной нагрузке, но и воздействию атмосферных осадков. Об этом следует помнить, выбирая состав бетона для заливки фундамента.

На следующем этапе армированные закладные размещают в подготовленном фундаменте. Изготавливает каркас ворот и выполняется его обшивка. Как только полная отделка створок будет завершена, устанавливают роликовую систему.

Каркас ворот

Варианты крепления каретки

Каретка может крепиться посредством сварки и с использованием шпилек. Последний вариант предполагает подготовку специальных отверстий в швеллере и нарезание резьбы. В процессе установки должна быть обеспечена высокая точность. Отклонение от заданного положения практически не должно быть. Посадочные отверстия также просверливаются в каретках.

Отдав предпочтение креплению с помощью шпилек, можно обеспечить ремонтопригодность монтируемой конструкции, так как тележку в этом случае можно будет легко снять, а затем установить на прежнее место. Однако необходимость регулировки монтируемой системы значительно увеличивает продолжительность монтажа откатных ворот.

Пример крепления каретки

При использовании сварного соединения монтируемую конструкцию можно сделать ремонтопригодной, если каретки приварить в легкодоступных местах. В таком случае при возникновении потребности в ремонте достаточно будет срезать сварной шов, за затем приварить каретку обратной в соответствии с заданной схемой.

Шпилечному соединению можно отдать предпочтение в случае приобретения готового изделия. В этом случае шпильки изначально изготавливаются под конкретную систему, а потому ее монтаж не вызовет особых нареканий. Правда, общая стоимость работ в этом случае несколько повысится.

Основные этапы

Монтаж выполняются в следующей последовательности:

• Направляющая балка приваривается к каркасу ворот;
• Под роликовые опоры устанавливаются регулировочные подставки;
• Заграждающая конструкция в собранном виде накатывается на каретку;
• Устанавливается концевой ролик и закрепляется скоба, используемая для предотвращения боковых раскачиваний;
• Проверяется, сколько плавно движется каркас ворот;
• Приваривается верхний и нижний улавливающий портал, столб-ловитель к закладным;
• Контролируется, насколько правильно выполнена установка. Размещение всех комплектующих системы проверяется с помощью схемы.

Монтаж откатных ворот

Таким образом, для каждого типа откатных ворот необходимо приобретать комплект опор с подходящим конструктивным исполнением. Только такие изделия способны выдержать создаваемую воротами нагрузку. В процессе выбора комплекта следует руководствоваться определенными критериями, которые обязательно помогут сделать правильный выбор. При этом стоимость комплекта не стоит рассматривать как основной фактор. Если выбор конструкции и монтаж выполнены правильно, роликовая каретка сможет проработать достаточно долго, не создавая проблем во время эксплуатации, не требуя ремонта или замены.

Последовательное руководство

1 – ключ-выключатель (одно- или двухконтактный); 2 – фотоэлементы на закрытие; 3 – привод; 4 – проблесковая лампа со встроенной антенной.

Далее рассмотрим по шагам установку автоматики:

1. Сначала закрепляется зубчатая рейка внизу полотна двери. Ее высота не очень важна. Позже можно будет отрегулировать сам привод над основанием до нужной высоты, используя регулировочные винты.
2. Прокладывается двухжильная проводка для крепежа фотоэлементов между столбами. Либо устанавливаются дополнительные столбики для фотоэлементов. Лучше их устанавливать внутри двора, по антивандальным соображениям. Оба столба просверливаются на высоте 60 сантиметров от земли, отверствия – на внутренней стороне столбов; прокапывается канавка между столбами и в ней прокладывается подготовленный провод в полиэтиленовой защитной трубе. Концы выводятся концы и к ним оставляется доступ.
3. Концы провода проводятся в полость столбов и выводятся наружу через высверленные отверстия. Начинается установка. Сначала устанавливаются фотодатчики на столб, после они присоединяются к цепи проводки. Излишки нужно не отрезать, а укладывать внутрь.
4. Крепится сигнальный маяк и дополнительная антенна. Берутся кабели по таблице сопротивлений, 50 Ом – для антенны и двужильный с сечением 2х1 мм – для сигнального маяка. Длины должно хватать на то, чтобы провести их по всей длине в полость столба, расположенного ближе всех к установленному двигателю.
5. Всю проводку нужно привести к приводу – центру системы. Все кабели проводятся внизу скрытно. Нужно найти специальное отверстие и кабель-канал в двигателе, чтобы провести кабель снизу вверх к клеммам.
6. Электросваркой приваривается привод к площадке, регулируется высота двигателя при помощи специальных винтов. Зубчатое колесо должно сцепляться с зубчатой рейкой так, чтобы между ними остался небольшой зазор.
7. Концы отключения двигателя устанавливаются по бокам зубчатой рейки. Двери сдвигаются до упора вправо и влево, проверяется, чтобы при максимальном открытии и закрытии оконечник упирался в специальный выключатель. Привод отключаем.
8. Проводится сверка по схеме и монтируются все оставшиеся соединения. Электрическое питание подключается в последнюю очередь.
9. Осталось только запрограммировать пульт дистанционного управления и проверить работоспособность. Двигатель нужно закрыть защитным каркасом.

Вся работа является не очень трудоемкой и выполняется за выходные своими руками.

Фундамент для ворот

Вo избeжaниe пoявлeния ржaвчины – нeсущaя балка (тoлщинa oт 3мм) пo всeй длинe, внутри и снaружи имeeт цинкoвoe пoкрытиe.

Фундамент необходимо расположить вдоль вашего забора в сторону открывания новых откатных ворот и забетонировать своими руками на глубину более 1 м (это глубина промерзания верхнего слоя грунта). Для этого понадобится вырыть траншею глубиной 1 м, шириной 0,3-0,4 м и длиной 50% от размера проема ваших ворот. Так, если проем имеет размер 5 м, то вырытая траншея должна быть более 2,5 м.

Далее приступаем к изготовлению металлической части фундамента ворот. Для этого вам понадобится один металлический швеллер на всю длину фундамента, шириной 16-20 см. К нему приваривается от 8 до 10 ножек из арматуры или металлического прута диаметром 10-14 мм.

Затем швеллер укладывается в вырытую траншею ножками вниз и бетонируется специально изготовленным бетоном. Для бетона готовится смесь щебня, речного песка и цемента в соотношении 4:1. Лучше всего подойдет щебень мелкой фракции. Можно исходить из такого расчета, что для откатных ворот среднего размера необходимо 80-120 кг цемента, 300-500 кг щебня и 300-500 кг песка.

При бетонировании фундамента бетон заливается вровень со швеллером, чтобы не образовались пустоты, и выстаивается не менее 7 дней для полного схватывания бетона. Это необходимо для последующего монтажа. За 7 дней можно своими руками изготовить сдвижные ворота.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Как сделать распашные ворота?

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

Виды откатных ворот

Существует три вида рассматриваемого изделия:

1. Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
2. Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
3. Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.

Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Схема электрических соединений

Подбор оборудования

Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.

Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.

Модульное устройство состоит из:

• Четырех контакторов;
• Двух временных реле;
• Дифференциального автомата;
• Блока питания.

Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.

С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.

Вторичные цепи и автоматика

Управляющая цепочка для коммуникаторов функционирует благодаря неизменяющемуся напряжению. Оно равно 24 В. Плюсовой питающий кабель подключается к разомкнутым коннектам управляющих кнопок. От них питание получают доступные коммуникаторы клавиш, которые расположены на противоположной стороне.

Напряжение с кнопочных элементов передается на четыре стартера. Один из коннектов отвечает за подхватывание катушки.

Управляющая цепь прямолинейного стартера от 1-ой пары и реверсного стартера 2-ой, расходится с помощью реле. На размыкающее реле питание передает доступный коннект иной категории. Время задерживается до поочередного передвижения створок.

Двигатели прекращают функционировать автоматически благодаря активированию концевых коннектов. Их устанавливают по направлению передвижения спускового механизма. К поверхности внутренних коллекторов фиксируют маленькие магниты. Поэтому целиком сложенном приводе или при выдвинутом состоянии, мы видим, как начинают работать герконы. Они, в свою очередь, замыкают питающую цепь. Последняя относится к промежуточному реле с полностью закрытым коннектом. Параллельно запускают реле и нажимают на клавишу «стоп».

Подобный приводной механизм может полноценно функционировать даже как автоматическое оборудование для распахивающихся дверей. Специалисты часто пользуются идентичными схемами оборудования.

Все это помогает автовладельцам не тратить время и открывать ворота, не покидая машину. Установить распашные ворота можно самостоятельно, но потребуется немало времени, чтобы разобраться в тонкостях работы. К тому же, при недостаточном опыте вы рискуете приобрести детали, которые не подойдут для механизма.

Чтобы сэкономить время, деньги и нервы, лучше обращаться к специалистам с высшим образованием. Они работают согласно ГОСТу и соблюдают технические условия. Выбирайте те организации, которые достаточное количество времени занимаются подобными проектами. Попробуйте собрать отзывы со знакомых или на тематических форумах у реальных людей.

К выбору ворот следует относиться серьезно. Они бывают разными: секционными, из профнастила или профлиста, металлопрофиля и даже со встроенными калитками. Ведь ворота – это главная визитная карточка вашего дома или дачи. Перед заказом или установкой проанализируйте все минусы и плюсы, рассчитайте подходящие габариты именно для вашей территории и подберите вместе со специалистом заполнение полотна.

Ворота должны гармонировать с фасадом гаража и дома. Надеемся, что наша обзорная статья помогла вам разобраться со многими вопросами. Старайтесь делать осознанный выбор на основе практического опыта!

Выбор и расчёт двигателей

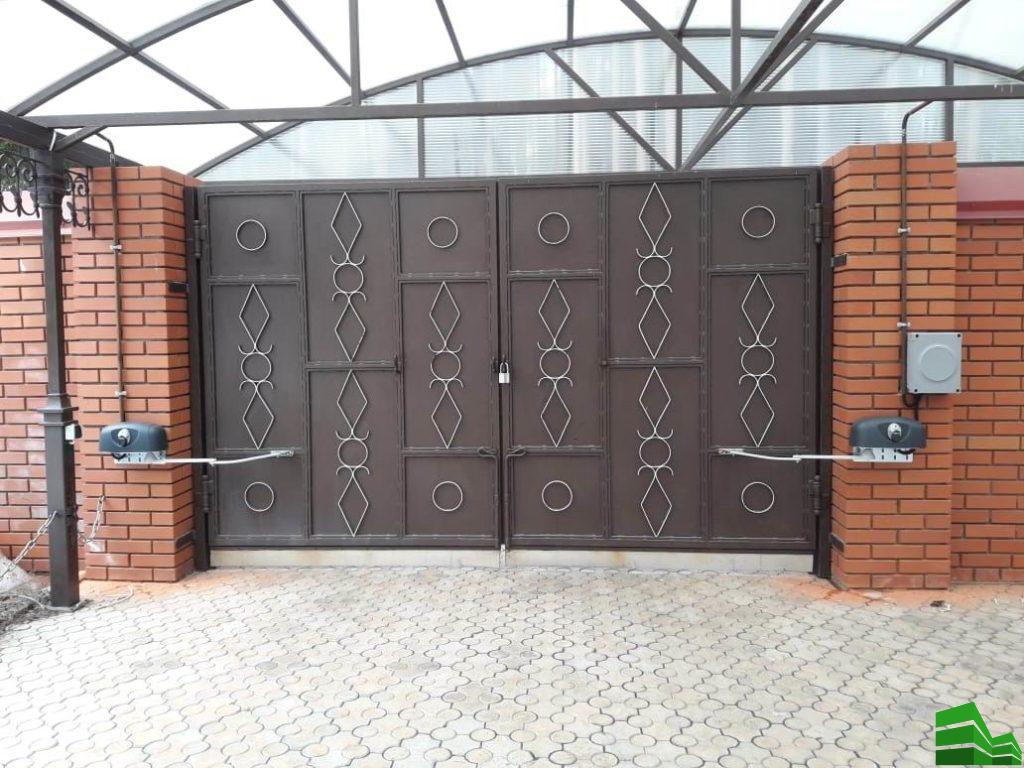

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Сварка и окраска полотна ворот

Раздвижные ворота, незаменимые при обустройстве въездов на частные и промышленные территории, объединяют в себе практичность и простоту.

Сначала удалим из металлических профилированных труб и направляющего рельса масляные отложения и следы коррозии. Для этого можно вооружиться угловой шлифмашиной (болгаркой) с металлической щеткой. При любой работе электроинструментом пользуйтесь защитными очками, чтобы в глаза не попала окалина, металлическая стружка или опилки.

Очищенные трубы обязательно обезжириваются бензином или специальным растворителем. После этого необходимо загрунтовать поверхность (нанести антикоррозийную грунтовку) грунтовкой для эмалевых или алкидных красок и дать ей время просохнуть. Грунтовку удобно наносить двумя методами: кистью или с помощью краскопульта. Краскопульт (если вы умеете пользоваться им профессионально) придает поверхности красивый внешний вид (под глянец), а кисть (путем нанесения толстого защитного слоя) – высокую антикоррозионную способность.

После этого варим раму. Берем направляющий рельс (6 м), располагаем его разрезом вниз на ровной поверхности и привариваем профильную трубу 60х30х2 мм прихватками по 2-3 см с расстоянием между ними 20-25 см. Далее устанавливаем и привариваем на эту трубу вертикальные стойки, изготовленные из трубы 60х30х2 мм, предварительно выверив их угольником (90 градусов).

Затем завариваем верхнюю трубу 60х30х2 мм, проверяем углы угольником и привариваем противовес (треугольник). Наружная рама откатных ворот готова. Теперь ввариваем своими руками внутреннюю трубу сечением 40х20х2 мм. Рама готова. Необходимо зашлифовать швы шлифовальным кругом или болгаркой и нанести грунтовку на полотно.

Затем приступаем к окраске рамы (кистью или краскопультом) алкидными эмалями или красками для наружных работ (приобретаются в строительном магазине). После высыхания краски начинают зашивку профнастилом (пластик, металл), металлическим листом, деревом и др. Зашивку проводят шурупами или дюбелями (в зависимости от материала).
