Фундамент для откатных ворот: правила монтажа

О фундаменте

Наверное, каждому владельцу частного дома приходилось иметь дело с установкой ворот, которые будут защищать владения от лишних глаз и нежелательных проникновений на территорию. В последнее время предпочтение отдают так называемым откатным воротам, и это не удивительно. Автоматические ворота, которые двигаются вдоль ограждения, значительно экономят время при их открытии и закрытии, вместе с тем очень удобные в эксплуатации. Закупив все необходимое, их пытаются сделать самостоятельно, и возникает вопрос, который касается правильной заливки фундамента под ворота.

На самом деле под подвесные откатные ворота отдельного фундамента не требуется. Но для установки обычных придется попотеть. От того насколько правильно подобраны размеры и глубины ям, насколько правильно технологически выполнена заливка фундамента, зависит его долговечность и прочность.

Выделяют следующие виды фундамента:

Монолитный. На стороне отката ворот выкапывают яму, оптимальная ширина которой равняется половине длины проема или длине секции ворот. Высота ее равняется глубине промерзания грунта.
Монолитный свайный. 2 монолитных столба углубленных в грунт. Они соединяются с помощью швеллера, на который устанавливают роликовые опоры. Такой фундамент для откатных ворот экономичный по затратам, то тяжелый в расчетах.
На винтовых сваях. Самая новая технология, заключающаяся в установке специальных металлических винтовых свай, без работ по раскопке ям и их заливке.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

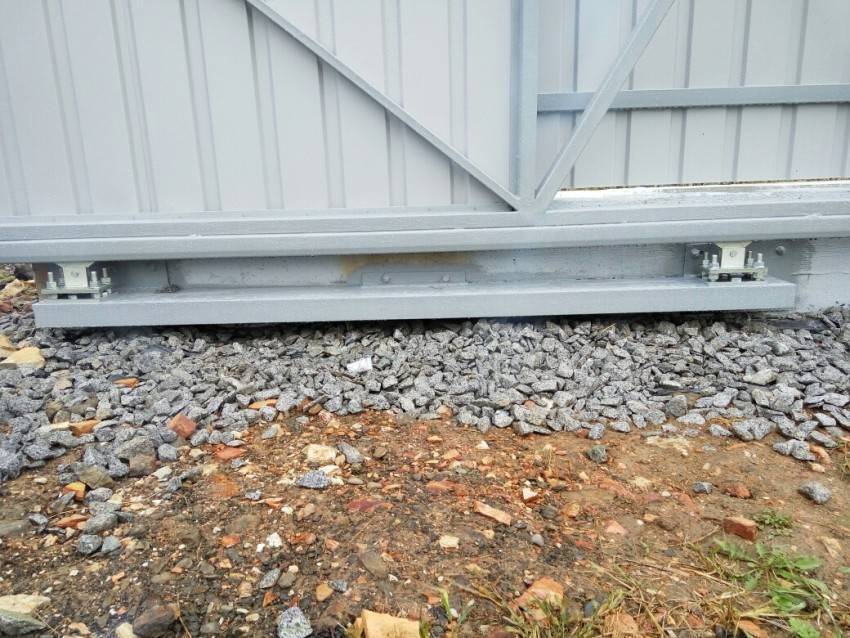

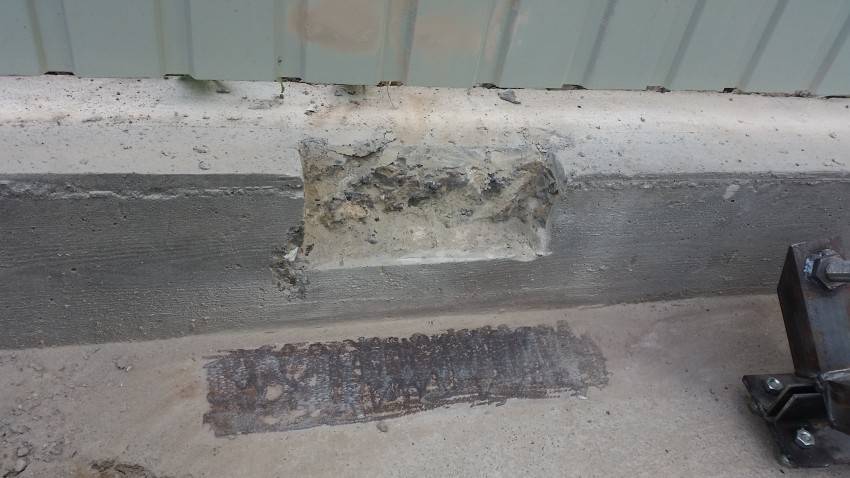

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

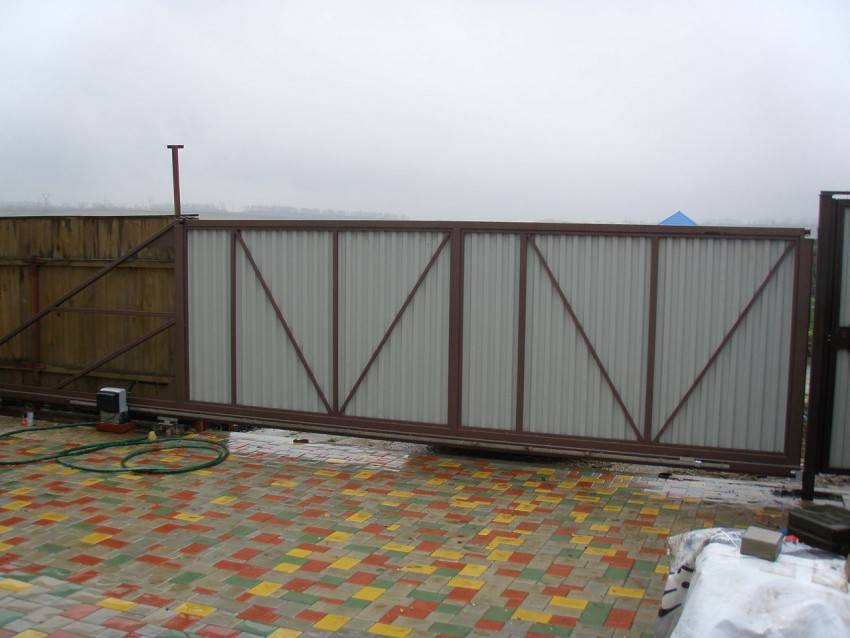

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Как сделать фундамент своими руками?

Схема устройства откатных ворот. Для уменьшения качаний створки в открытом состоянии используется плата от боковых качаний, выполненная в виде скобы с непачкающимися резиновыми роликами

Итак, фундамент предназначен для закрепления конструктивных элементов ворот – консольных блоков, которые служат для удержания откатных ворот. Вместе с этим это армированный блок из бетона, находящийся в грунте и имеющий прямоугольную форму. Устанавливать фундамент своими руками следует с внутренней стороны ограждения и сбоку от проездной линии. В том случае если ворота будут открываться вправо, то и фундамент будет располагаться с правой стороны от линии проезда.

При проектировании фундамента следует соблюдать определенные размеры. Так, длина фундамента должна быть не меньше, чем половина ширины проема для ворот. Ширина порядка 60 см, а глубина не менее, чем глубина промерзания грунта. Данные размеры позволяют исключить вероятность перекоса фундамента и не нарушить эксплуатацию ворот. Соблюдая эти размеры, ваш фундамент, сделанный своими руками, а также сами ворота прослужат не один год.

Материалы и необходимый инструмент для фундамента:

Схема бетонирования основания откатных ворот. Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются “заподлицо”.

Бетонная смесь. От ее качества будет зависеть качество изготовления и срок эксплуатации.
Арматурный каркас. Данная конструкция является пространственной и выполнена из металлической арматуры.
Опорный швеллер – необходим для того, чтобы закрепить консольные блоки и электрический привод ворот.
Тес для изготовления опалубки.

Арсенал инструмента для выполнения работ:

набор плотника: ножовка, молоток, уголок для изготовления опалубки под фундамент;
лопата штыковая и совковая, лом для устройства ямы;
сварочный аппарат для сваривания арматурной решетки;
бетономешалка ручная или электрическая;
строительный уровень, измерительная рулетка.

Необходимые материалы

Для заливки основания под откатные ворота потребуются определенные материалы и инструменты:

Цемент, щебень и песок для приготовления бетонного раствора;
Продольные металлические швеллера;
Консольные блоки;
Арматура для изготовления обрешетки;
Деревянные доски в том случае, если будет сооружаться опалубка;
Сварочный аппарат;
Бетономешалка;
Строительный уровень;
Лом;
Лопаты;
Рулетка;
Топор, ножовка и молоток.

Экономить на стоимости исходных материалов специалисты не советуют, поскольку это не лучшим образом отобразится на качестве сооружения, его прочности и дальнейшей эксплуатации.

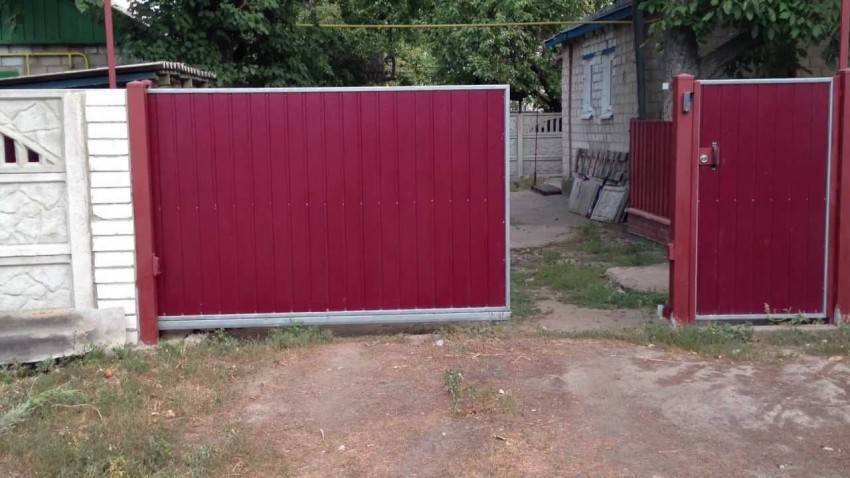

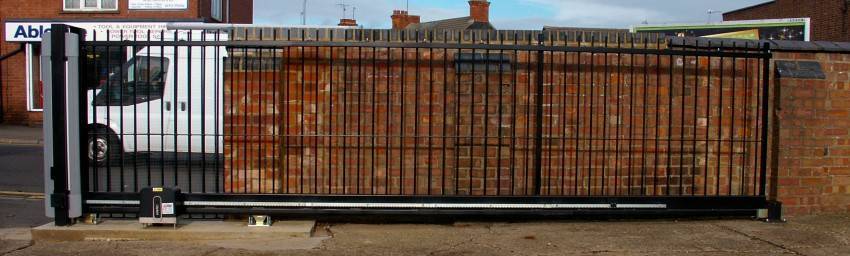

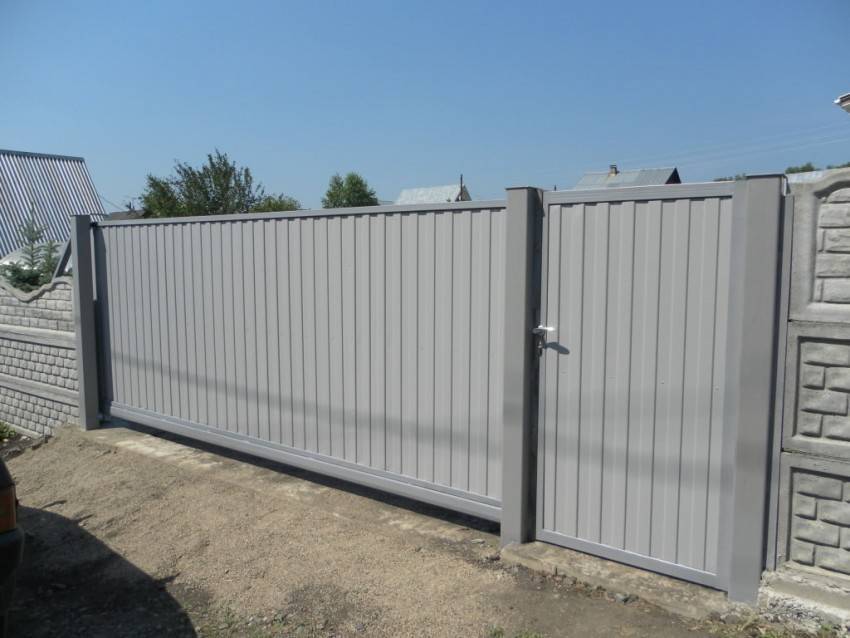

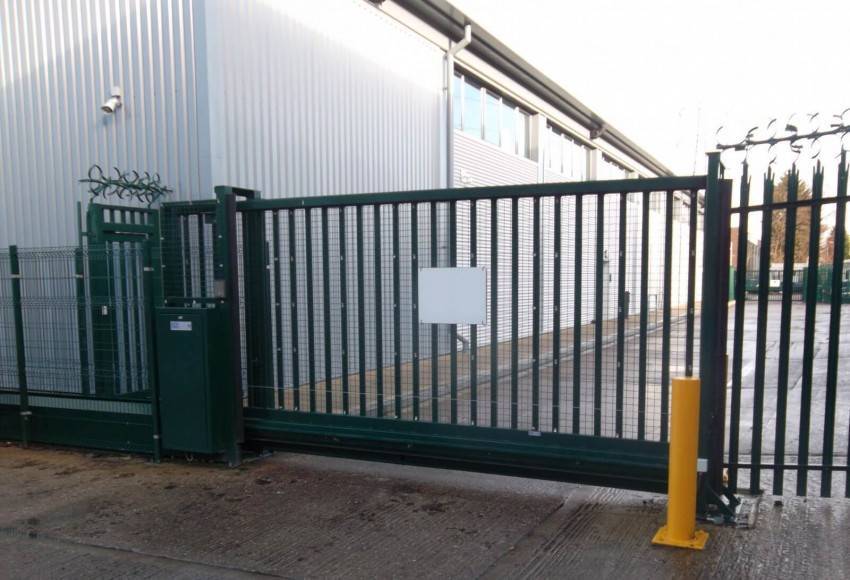

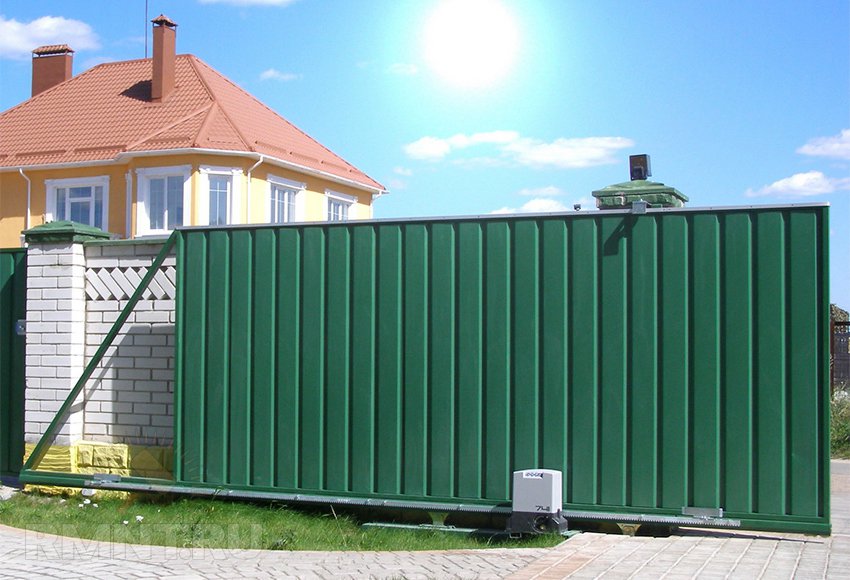

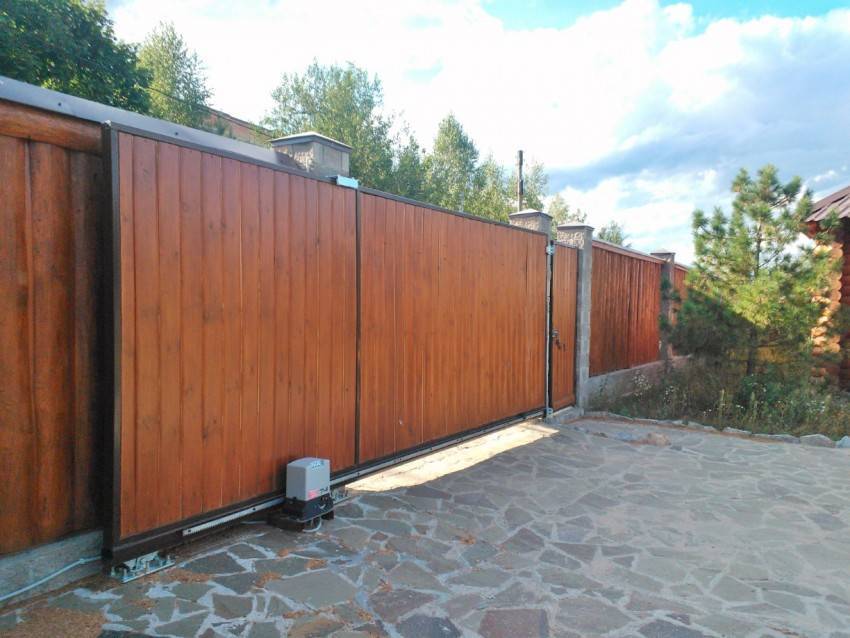

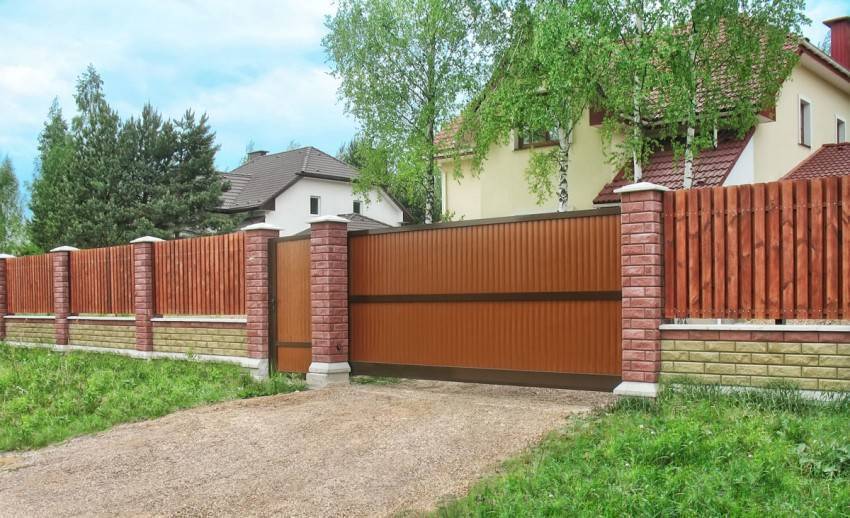

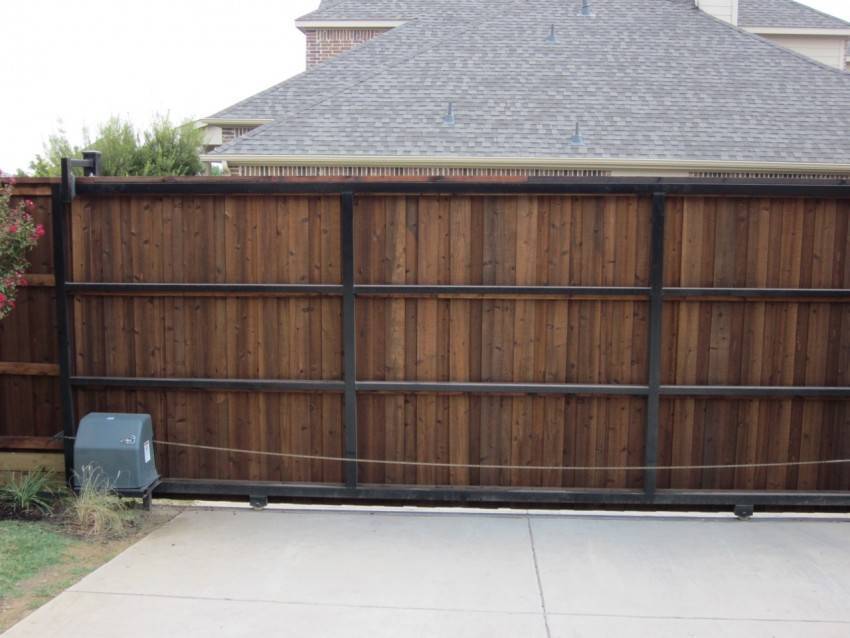

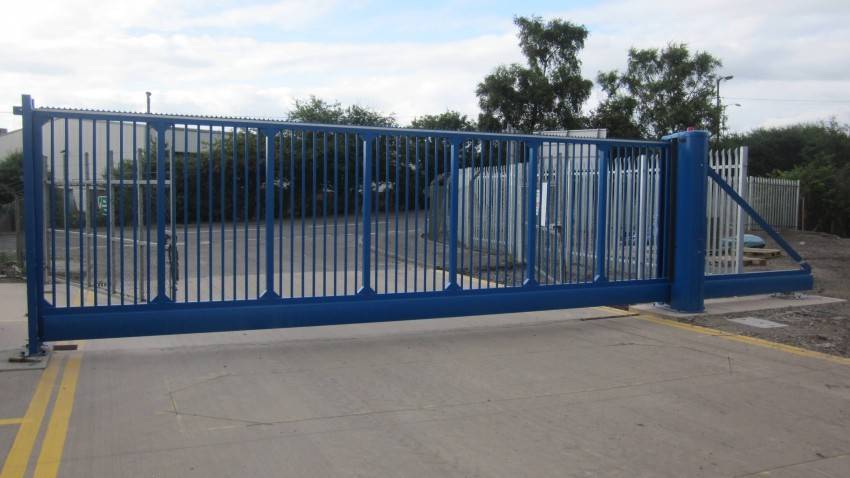

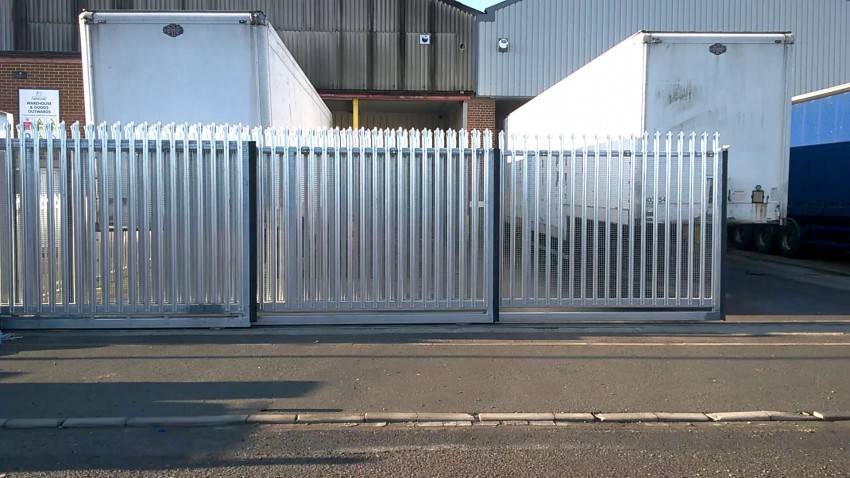

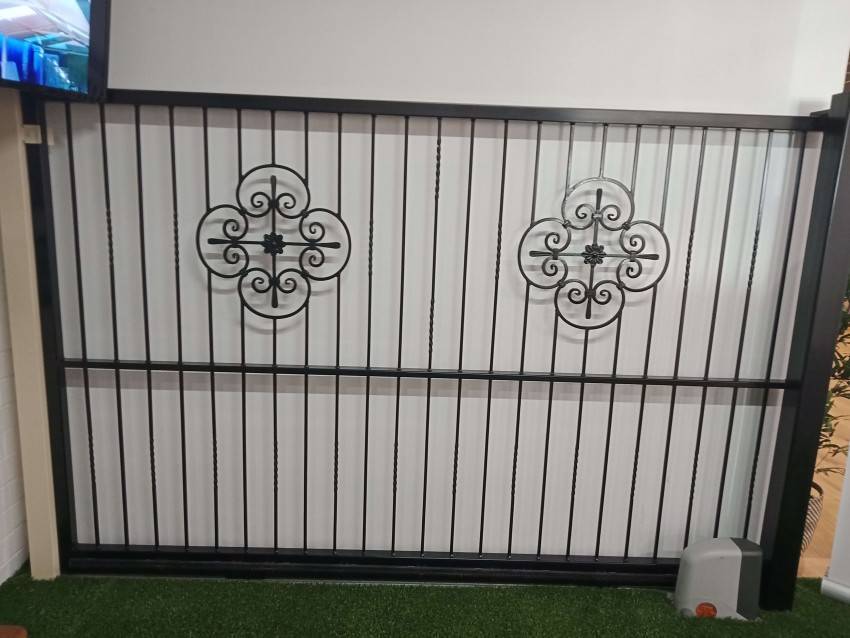

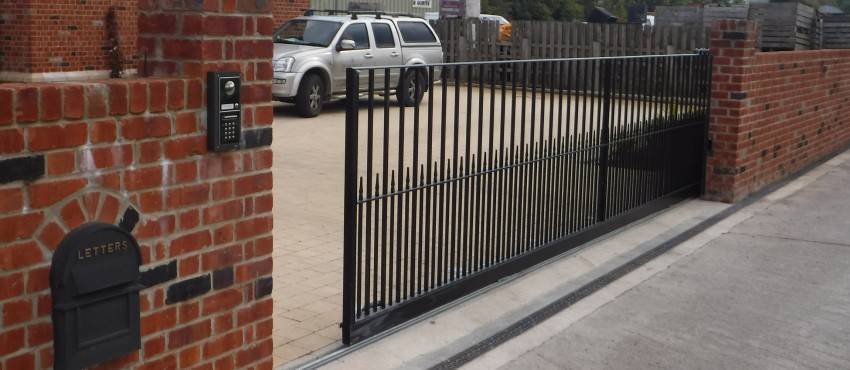

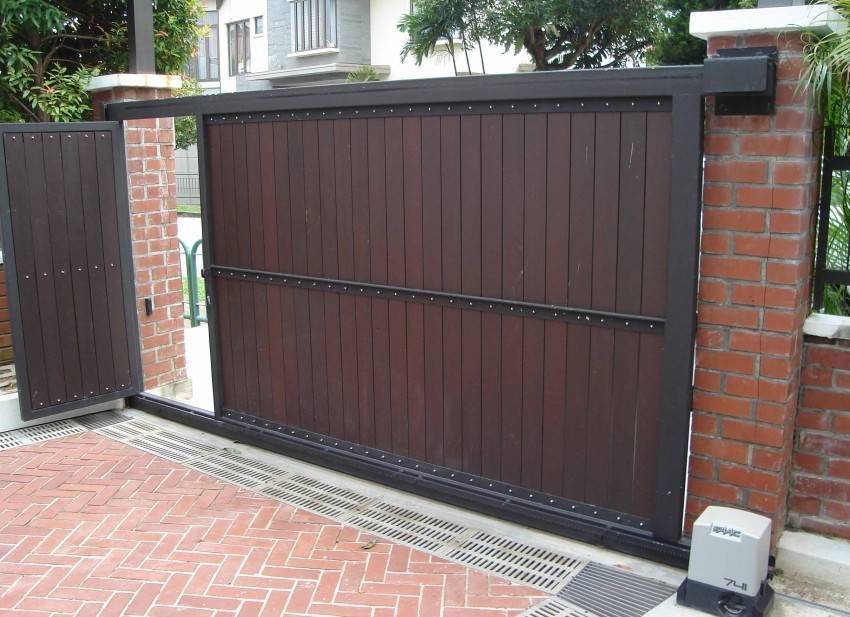

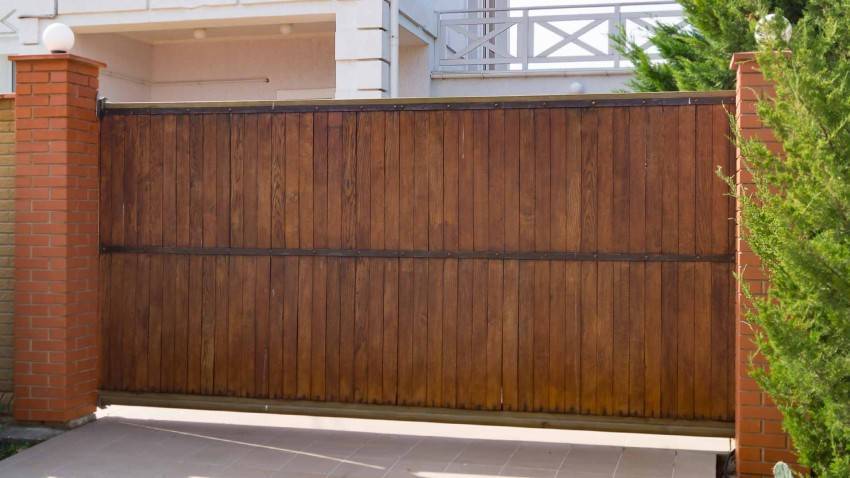

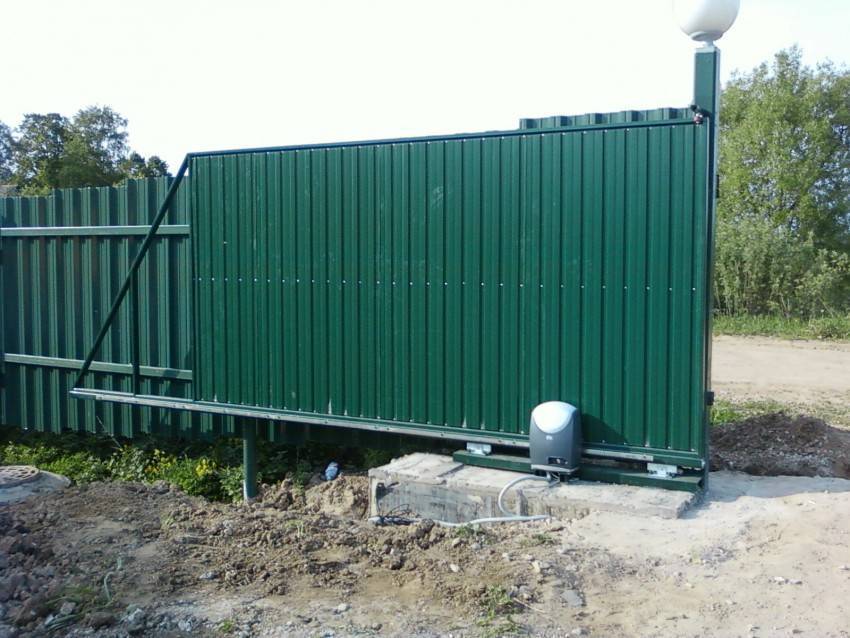

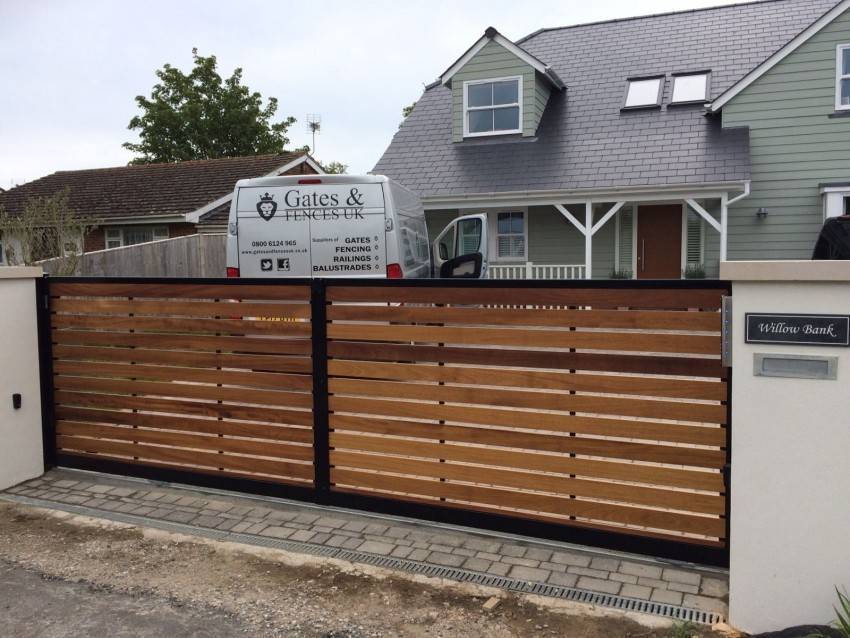

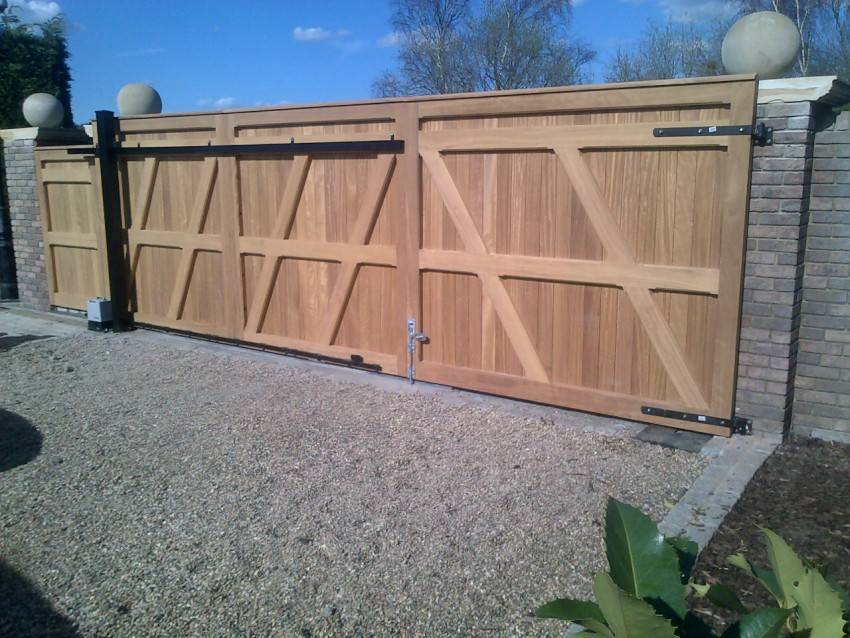

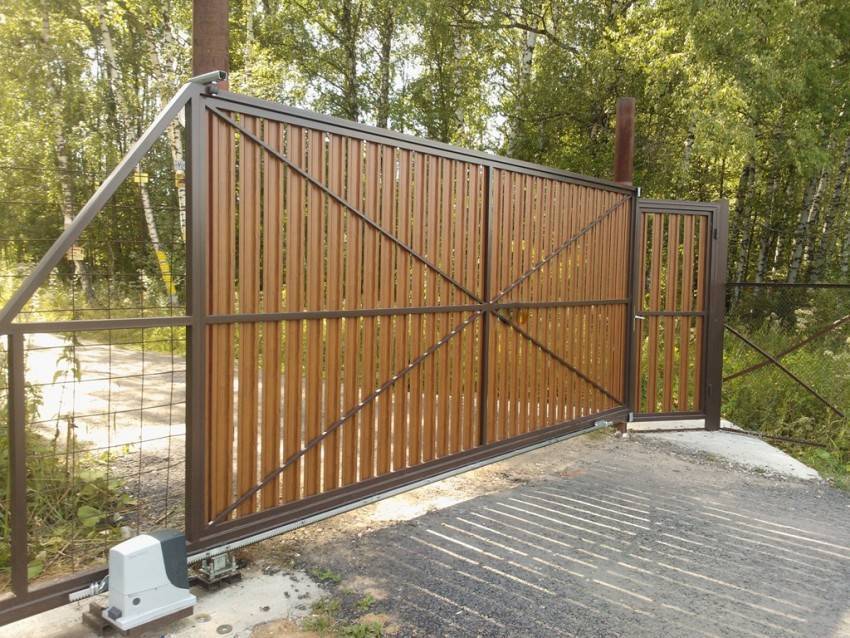

Фото откатных ворот своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Стеллаж своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Фундамент каркасно-монолитный

Если планируется соорудить монолитный фундамент под открытые ворота длиной 4 метра, схема действий будет следующая: разметка – рытье котлована – монтаж закладной с каркасом – заливка.

Разметка

Существуют оптимальное соотношение между длиной ворот и шириной проема. Оно равно 1,5. Это означает, что если проем равен четырем метрам, ширина полотна должна быть в полтора раза больше, т.е. 6 метров. В такой проем легко проедет легковой автомобиль, грузовая «Газель», пройдет по своим габаритам даже «КамАЗ».

Чтобы определить, какой длины понадобится фундамент необходимо проем поделить на 2. Таким образом, длина будет составлять 2 метра. Для ширины котлована хватит 0,5-0,7 метра.

Схема расположения всегда одинакова – фундамент сооружается внутри забора, с той стороны, куда будут сдвигаться ворота. Таки образом, если движение створки будет происходить влево, то фундамент будет слева.

Разметку делают при помощи колышков и тонкой в веревки. Чтобы углы получились прямыми (90 градусов) нужно использовать строительный угольник.

Земляные работы

После того, как разметка сделана, можно приступать к рытью котлована. Какая глубина будет достаточной? Она может варьироваться в диапазоне 1,2 -1,8 метра в зависимости от уровня промерзания почвы в конкретном регионе.

После получения котлована нужных размеров, на его дно следует уложить песчано-гравийную подушку высотой 10-15 сантиметров. Сначала засыпается слой мелкого песка на 5-7 сантиметров и обильно поливается проточной водой. Полив нужен, чтобы утрамбовать песок. После просачивания воды в землю насыпается гравий и тщательно утрамбовывается.

Сборка арматурного каркаса

Каркас и закладная

Каркас делается из арматуры. Требование к нему – он должен свободно поместиться в котловане. Шаг поперечного армирования обычно составляет 30-40 сантиметров.

Закладную обычно делают в форме буквы П. Ширина швеллера может быть разной, но минимальная величина составляет 20 сантиметров.

После установки каркаса и закладной обязательно проверяется ее уровень по горизонтали.

Компактная бетономешалка на 180 литров

Заливка

Раствор замешивают в бетономешалке. Марка цемента не должна быть ниже, чем М400. Помимо цемента, в раствор добавляет речной песок и дресва (рыхлые осадочные породы). При ее отсутствии можно сделать замену – добавить гравийный щебень. Величина его зерна не должна быть больше двух сантиметров.

Так выглядит дресва

Допускается соотношение один (цемент) к двум, трем и четырем (песок с гравием или дресвой). Раствор готовится умеренной густоты. Схема заливки следующая – заливают в три-четыре приема, производя уплотнение бетона после каждой залитой порции.

Специалисты советуют начинать монтаж ворот не ранее чем через две недели после заливки.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

16 октября 2015

12 октября 2015

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

работы с фундаментом
Армирование
Защита
Инструменты
Монтаж
Отделка
Раствор
Расчет
Ремонт
Устройство

Виды фундамента
Ленточный
Свайный
Столбчатый
Плитный

Другое
О сайте
Вопросы эксперту
Редакция
Контакты

Работы с фундаментом
- Армирование фундамента
- Защита фундамента
- Инструменты для фундамента
- Монтаж фундамента
- Отделка фундамента
- Раствор для фундамента
- Расчет фундамента
- Ремонт фундамента
- Устройство фундамента
Виды фундамента
- Ленточный фундамент
- Свайный фундамент
- Столбчатый фундамент
- Плитный фундамент

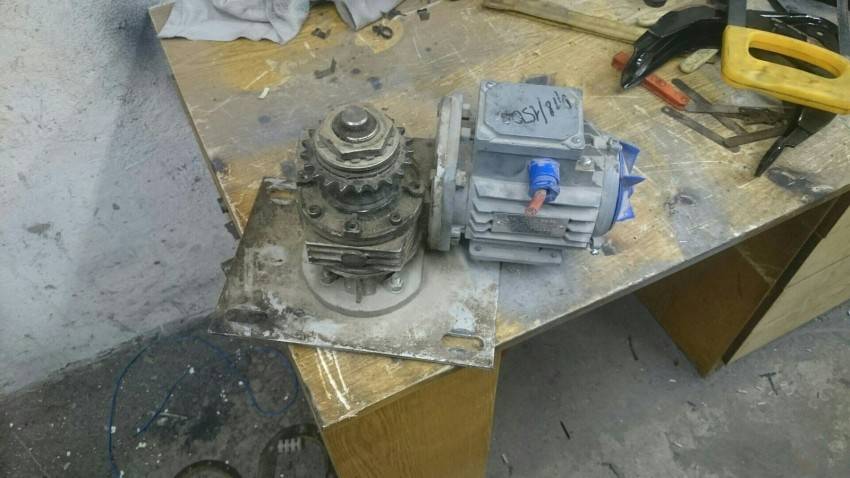

Монтаж автоматических устройств

Установка автоматики производится последней, передвижение створки при этом производится посредством зубчатых реек. Их продают частями по 1 м, в комплекте со специальным креплением, крепят рейки к несущему профилю. При самостоятельной установке автоматики на откатные ворота необходимо знать, что для их работы потребуются не только зубчатые рейки, а и специальный ключ, маячок, пульт и электропривод с шестеренкой.

Монтаж этих элементов производят, ориентируясь на прилагаемую к оборудованию инструкцию. Если самостоятельно выполнить эту работу сложно, то лучше пригласить опытного электрика.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.

Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

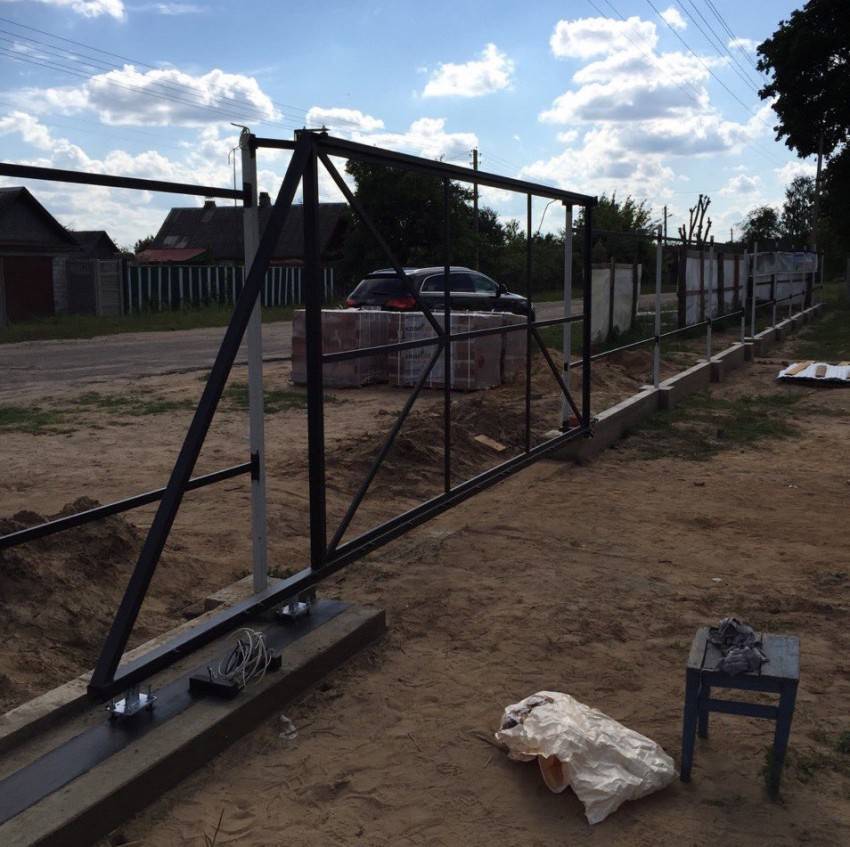

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой, при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Изготовление фундамента

Перед его устройством своими руками, вам понадобится схема, в которой уже указаны все размеры.

Для начала необходимо под него подготовить разметку ямы. От плоскости забора отступается около 50 см, это и будет ее ширина. Длина ее должна составлять ½ часть откатных ворот, чтобы они были по максимуму устойчивы.

Затем своими руками выкапывается яма, ее глубина должна быть около метра, но не меньше глубины промерзания, в северных районах она может достигать 1,5 м.

Далее на дно получившейся траншеи необходимо уложить подушку из песка и гравия, ее высота должна составлять 15 см. Когда сделанная своими руками траншея будет полностью подготовлена, нужно приступить к изготовлению закладного элемента под откатные ворота.

Чтобы его сделать понадобится металлический швеллер 20 и отрезки арматуры (d14). Для сборки закладного элемента снова потребуется схема. Швеллер усиливает основание, ведь если фурнитуру установить прямо на фундамент, то конструкция не будет такой прочной из-за своего веса.

Длина швеллера должна составлять длину траншеи, а арматурные стержни соответствовать ее глубины. Для сборки закладного каркаса, нужно по краям швеллера приварить арматуру по 4 штуки с каждой стороны. Чтобы арматурный каркас был как можно прочнее, его соединяют стальными перемычками, с той же самой арматуры.

Фундамент для откатных ворот

Далее необходимо подготовить раствор. Сделать его своими руками совсем не сложно, особенно если имеется бетономешалка. Для этого необходимо учитывать такое соотношение: на 4 мешка цемента потребуется 0,5 куба песка и 0,3 куба мелкофракционного щебня.

Перед заливкой своими руками, закладной элемент опускается в траншею. Затем с помощью уровня проверяется горизонтальность закладного каркаса, следите, чтобы замеры были сделаны точно, так как это в дальнейшем повлияет на работоспособность конструкции. Также нужно не забыть, что уровень фундамента, должен соответствовать уроню грунта.

Потом можно своими руками начинать заливать фундамент. При заливке бетон утрамбовывается, чтобы не оставалось внутри воздуха. Также нужно учитывать, что закладной элемент не должен перекрываться раствором, потому как в дальнейшем ворота не смогут быть правильно установлены. Чтобы фундамент для откатных ворот достиг своей прочности, необходимо произвести выдержку около двух недель.

После того как фундамент полностью застынет можно начать устанавливать ворота. Как вы уже поняли, что сложного здесь практически ничего нет, и все работы легко выполнить без дополнительной помощи.

Технология изготовления

После проведения всех необходимых расчетов, нужно выкопать яму с определенными расчетами и размерами.

Расположить каркас по длине поближе к линии, где перемещаются ворота. По ширине с передней части каркаса нужно немного от края сместить проем. Что же касается высоты, то верхнюю часть нужно заглубить на 10 см пониже, чем поверхность земли. Каркас расположить нужно строго по горизонтальной плоскости и надежно зафиксировать: производя заливку бетона своими руками положение его должно оставаться неизменным.

После фиксации каркаса, яму нужно залить смесью из бетона на две трети от высоты Вашей будущей конструкции. Для того чтобы бетон набрал хорошую прочность, он должен немного постоять, хотя бы 2 дня.

Теперь можно вставить между выступающей частью каркаса из арматуры 3 поперечных швеллера. Затем их надо выровнять по вертикальной, и горизонтальной плоскостям, приварить к арматуре. Затем можно залить оставшуюся часть из бетона.

Заливку фундамента на практике для откатных ворот сразу производят с несущим швеллером. Так как если не удается изнутри заполнить все бетоном, то ворота будут греметь перемещаться по пустоте. Остается приварить швеллер. Нужно на основание, которое состоит из 3 поперечных швеллеров, уложить основной швеллер с воображаемых линий по движению откатных ворот.

Нужно вверху столба установить еще металлическую закладную. В случае если про нее забудете, то неизбежно разрушение части столба во время установки скобы. А может даже в процессе ежедневной эксплуатации конструкции. Закладная желательно должна быть связана с арматурой, которая наполняет столб и колонну изнутри.

Часть фундамента для ворот, которая так и осталась открытой, нужно перекрыть тротуарной или керамической плиткой. Благодаря выполнению такой несложной операции основанию будет значительно продлен срок эксплуатации.

Прочный фундамент – залог долговечности и надежности ворот. Площадь фундамента рассчитывается только исходя из габаритов, веса и геометрических параметров конструкции. Если фундамент закладывают ориентировочно, без точных сведений, то необходимо сделать поправки на ширину и вес створок, чтобы фундамент смог выдержать нагрузку.

Действующие нагрузки

Чтобы устроить фундамент под откатные ворота с минимальными затратами материалов и трудовых усилий, следует понимать механику его работы. Здесь на руку играет тот факт, что конструкция имеет ограниченное число сосредоточенных нагрузок.

Поскольку основное воздействие на фундамент от створки осуществляется в её закрытом положении, схема распределения нагрузок может быть рассчитана довольно просто. Столб фундамента, расположенный ближе к проёму, служит точкой опоры и воспринимает основную массу ворот, направленную по вертикальной оси. Поскольку в закрытом положении крайняя свободная часть створки опирается на уловитель, моментом искривления и ветровыми нагрузками можно пренебречь.

Второй столб, расположенный на удалении от проёма, испытывает нагрузку в обратном направлении. Устойчивость фундамента во многом определяется мощностью связывающего пояса и формой второго столба. Для противодействия вырывающим нагрузкам его грань, обращённая внутрь, выполняется скошенной под углом в 10–15°. При этом прочность верхнего пояса можно рассчитать по сопротивлению изгибу обычной бетонной балки: сила, действующая вертикально вверх, будет равна массе ворот, умноженной на соотношение длин плеч рычага, то есть отношению основной ширины створки к длине вылета нижней балки.

Не следует пренебрегать и временными нагрузками. П-образная форма фундамента не особо выгодна для противодействия силам морозного пучения, поэтому столбы должны либо иметь длину, превышающую глубину промерзания, либо окружаться гигроскопичной несжимаемой оболочкой.
