Три способа устройства надежного основания для откатных ворот

Рисуем схему и делаем чертеж

Перед тем как сделать разметку на месте оборудования опорной конструкции, составляют чертежи с привязкой к местности без нарушения норм СНиП, схемы ее усиления армированием, указывают точные размеры всех элементов.

Схема фундамента под обычные откатные ворота должна содержать следующие сведения:

• длина и ширина траншеи, в соответствии с вышеприведенными рекомендациями;
• место размещения опоры относительно створа ворот;
• привязку к конструктивным элементам статичных и подвижных частей конструкции;
• планируемый шаг размещения элементов армирования;
• места критической нагрузки на основание;
• особенности обустройства площадки для отвода грунтовых вод, дождевых стоков;
• отверстия для сквозного трассирования коммуникаций и электрической проводки, при необходимости.

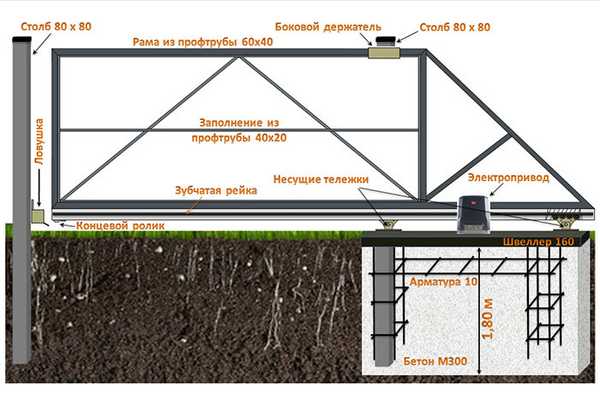

Схема размещения элементов и основные размеры составных деталей

Если владелец участка приобретает готовые откатные ворота, а установку планирует провести самостоятельно, то перед работой вполне обоснована просьба к производителю о предоставлении размеров и формы опорной бетонной конструкции, рекомендуемых им.

Схема заливки фундамента для рамы сдвижной системы и последовательность работ представлены на видео ниже.

Это интересно: Керамзитобетонные блоки — размеры, стандарты

Готовим подвижную секцию

Важный этап работ – сооружение каркаса секции, состоящей из рамы и противовеса. Для этого понадобится выбрать ровную площадку достаточного размера для размещения всей конструкции.

Приобретенные ранее трубы с прямоугольным сечением осматривают на наличие коррозии и при необходимости шлифуют. На них наносят разметку и вырезают болгаркой нужные детали. Затем их, сверяясь с чертежом, раскладывают на ровной поверхности и слегка прихватывают сваркой. Получившуюся конструкцию проверяют на соответствие размеров и отсутствие искривлений и сваривают части каркаса сплошных швом. Аналогично изготавливают ребра жесткости. Внизу секции крепят направляющий профиль и зубчатую рейку.

Сооружение каркаса

Готовый каркас обрабатывают шлифовальной насадкой, также рекомендуется загрунтовать его и покрасить. Для этого раму устанавливают вертикально и с помощью распылителя покрывают автомобильной грунтовкой, а после высыхания наносят краску в два слоя.

Фундамент каркасно-монолитный

Если планируется соорудить монолитный фундамент под открытые ворота длиной 4 метра, схема действий будет следующая: разметка – рытье котлована – монтаж закладной с каркасом – заливка.

Разметка

Существуют оптимальное соотношение между длиной ворот и шириной проема. Оно равно 1,5. Это означает, что если проем равен четырем метрам, ширина полотна должна быть в полтора раза больше, т.е. 6 метров. В такой проем легко проедет легковой автомобиль, грузовая «Газель», пройдет по своим габаритам даже «КамАЗ».

Чтобы определить, какой длины понадобится фундамент необходимо проем поделить на 2. Таким образом, длина будет составлять 2 метра. Для ширины котлована хватит 0,5-0,7 метра.

Схема расположения всегда одинакова – фундамент сооружается внутри забора, с той стороны, куда будут сдвигаться ворота. Таки образом, если движение створки будет происходить влево, то фундамент будет слева.

Разметку делают при помощи колышков и тонкой в веревки. Чтобы углы получились прямыми (90 градусов) нужно использовать строительный угольник.

Земляные работы

После того, как разметка сделана, можно приступать к рытью котлована. Какая глубина будет достаточной? Она может варьироваться в диапазоне 1,2 -1,8 метра в зависимости от уровня промерзания почвы в конкретном регионе.

После получения котлована нужных размеров, на его дно следует уложить песчано-гравийную подушку высотой 10-15 сантиметров. Сначала засыпается слой мелкого песка на 5-7 сантиметров и обильно поливается проточной водой. Полив нужен, чтобы утрамбовать песок. После просачивания воды в землю насыпается гравий и тщательно утрамбовывается.

Сборка арматурного каркаса

Каркас и закладная

Каркас делается из арматуры. Требование к нему – он должен свободно поместиться в котловане. Шаг поперечного армирования обычно составляет 30-40 сантиметров.

Закладную обычно делают в форме буквы П. Ширина швеллера может быть разной, но минимальная величина составляет 20 сантиметров.

После установки каркаса и закладной обязательно проверяется ее уровень по горизонтали.

Компактная бетономешалка на 180 литров

Заливка

Раствор замешивают в бетономешалке. Марка цемента не должна быть ниже, чем М400. Помимо цемента, в раствор добавляет речной песок и дресва (рыхлые осадочные породы). При ее отсутствии можно сделать замену – добавить гравийный щебень. Величина его зерна не должна быть больше двух сантиметров.

Так выглядит дресва

Допускается соотношение один (цемент) к двум, трем и четырем (песок с гравием или дресвой). Раствор готовится умеренной густоты. Схема заливки следующая – заливают в три-четыре приема, производя уплотнение бетона после каждой залитой порции.

Специалисты советуют начинать монтаж ворот не ранее чем через две недели после заливки.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

• ширину проема;
• габариты и вес ворот;
• тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

• при помощи сварки рамы из арматуры с последующим креплением швеллера;
• путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

• Направляющая балка. Принимает на себя весь их вес.
• Тележка или роликовая опора. Их необходимо 2 шт.
• Съемный концевой ролик. В закрытом состоянии он служит опорой.
• Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
• Кронштейн. Он важен для удержания створки от бокового качания.
• Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Фундамент для консольных систем

Схематическое отображение бетонирования

Для этого типа длина основания фундамента составляет половину ширины проема, рекомендуемая глубина − 1,5 м, а ширина – 50–70 см. Как и в первом случае, фундамент желателен армированный. Также заливается все качественным бетоном, и на всю длину бетонной площадки укладывается швеллер. Собственно, на нем и будут расположены роликовые каретки конструкции. Устройство фундамента можно производить тремя способами:

• армируется приямок, а сверху к арматуре приваривается швеллер, который должен находиться на нулевой отметке будущего въезда;
• точно также армируется фундамент, но швеллер можно заменить уголками, которые привариваются поперек арматуры на расстоянии 30 см друг от друга. Эта конструкция должна быть ниже высоты проема на 7 см, и на нее устанавливается не бетонируемая рама;
• об этом способе устройства основания подробно описано в видеоматериале.

https://youtube.com/watch?v=M0SKzsaBeII

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Проектирование

Перед началом работ необходимо составить проект, где будут указаны все параметры: ширина, глубина, длина, необходимые материалы и их количество. Проект составляется как для фундамента, так и для самих ворот. Так же, в проекте, должен быть чертеж с указанием всех размеров, так будет проще разобраться в деталях.

Фундамент делается с внутренней стороны забора и с боку от проезда. Так например, если открывать ворота планируется вправо, то и основание заливается справа от ворот. Кроме того, следует придерживаться определенных размеров:

• длина – не менее половины ширины проема;
• ширина – 50 — 60 см;
• глубина – в зависимости от глубины промерзания грунта.

Эти размеры уменьшают риск перекоса фундамента и, как следствие, нарушение эксплуатации откатных ворот. Фундамент, сделанный с соблюдением размеров и технологии прослужит много лет.

Видео: Подготовка фундамента (основания) для откатных ворот

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

• сварочный аппарат;
• пилу;
• болгарку;
• шуруповёрт;
• ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Пошаговая инструкция заливки фундаментальной основы

После всех расчетов можно начинать копать. Для этого подойдет простая лопата или специализированная техника. После того, как работы по раскопке нужной траншеи выполнены, можно приступать к основной части. Пошаговое руководство как залить фундамент под откатные ворота:

Арматурный каркас укладывается в яму строго в положении параллельно дну ямы. Следите за тем, чтобы он лег ровно. Его необходимо зафиксировать, в противном случае, когда будете заливать бетон, каркас может съехать на бок.
Бетонный раствор заливают на 2/3 ямы. Раствор должен хорошо затвердеть. Таким образом, первая часть фундамента под откатные ворота своими руками сделана.
Затем крепите металлопрофили, их должно быть три штуки. Ставятся они межу отверстиями в каркасе. Если вы верно залили бетон, то арматурная часть должна выступать

Важно с помощью уровня выровнять профили, чтобы они устойчиво и ровно стояли в бетоне, без малейшего угла наклона. Они будут длиной чуть ниже начала верхнего грунта, то есть, из земли выступать не должны, но находятся очень близко к ней.
Затем заливаем профили бетоном и оставляем все застывать

В жаркую погоду понадобится дней 5, в холодную – 14.
Как правильно сделать фундамент под откатные ворота? Без сварки здесь не обойтись. Нужно основной профиль приварить к приводному. Смотрите внимательно, чтобы приваренная конструкция не задевала ворота.
Затем приваривается приводной профиль. Для этого металлическую закладную ставят наверх столба. Если этого не сделать, то со временем эта часть начнет разрушаться.
Если все же после проведения работы вы заметили, что какие-то части конструкции выступают, то на них можно уложить тротуарную плитку.

Теперь вы знаете, как правильно залить фундамент под откатные ворота.
