Подробная инструкция по монтажу двускатной крыши
После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.
Подготовка
На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.
Укладка мауэрлата
Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.
Мауэрлат подбирают в зависимости от толщины стен дома.
Установка конькового бруса
Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.
Монтаж стропил
Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.
Монтаж стропил происходит с применением шаблона.
Крепление обрешетки
На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.
Утепление
Для защиты чердачного помещения от утечек тепла используют:
- листовой пенополистирол или пенопласт;
- рулонную минеральную вату.
Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.
Установка двускатной крыши своими руками
Работы по монтажу стропильной системы начинаются с установки мауэрлата.
Крепление несущего устройства на стене
Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.
Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.
Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами
Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.
Способы крепления мауэрлата к стене
- Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
- Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
- Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
- Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
- Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
- При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.
Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

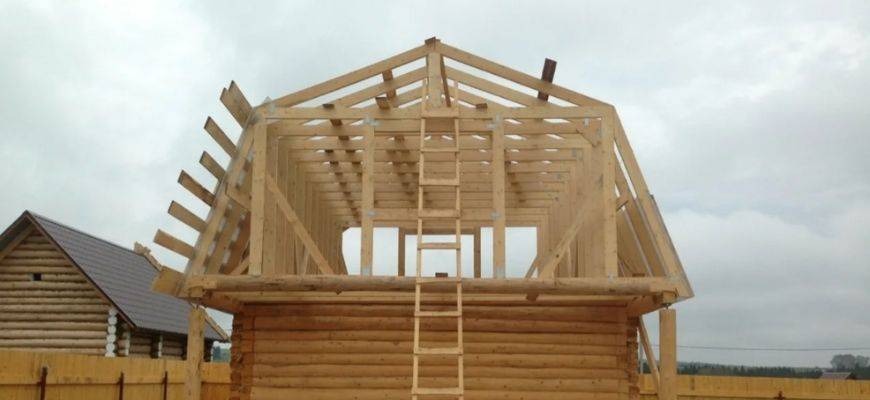

Мансардная ломаная кровля
Такой вид крыш создается специально под мансардное пространство, поэтому получается вариант, похожий на обычную двускатную. Но скаты получают дополнительные углы, чтобы увеличить площадь, на которой можно устроить комнату для работы или отдыха.
Особенности проектирования
Особенность проекта заключается в характеристиках стропильного каркаса. Он собирается из двух групп стропил: нижних и верхних.
В кровле могут предусматриваться дополнительные элементы:
- окна в наклонной и вертикальной плоскостях,
- эркеры — специальные архитектурные элементы, напоминающие застекленный балкон или лоджию.
- используется элемент под названием «кукушка» — похожа на маленький домик с окном, как бы выходящий из крыши.
Угол уклона
Угол в области конька не может быть очень острым, поскольку это уменьшит устойчивость крышной постройки. Наоборот, его делают большим. В то же время, если в воображении продолжить нижние стропила, то получится довольно острый виртуальный угол.
Угол уклона в области верхних стропил получается порядка 30 градусов.
Варианты стропильной системы
Для опоры стропильных ног используется не только мауэрлат. Могут встраиваться балки перекрытия, выходящие за пределы стен. Это позволяет увеличивать площадь чердака или мансарды.
Особенности монтажа
Наличие сложного каркаса и дополнительных архитектурных элементов означает, что заниматься монтажными работами стоит профессионалам.
Достоинства и недостатки
Основное достоинство предлагаемой конструкции – дополнительное полноценное помещение в доме. Мансардные окна, расположенные прямо в кровле, экономят пространство, неплохо освещают комнату. При правильно составленном проекте удается добиться экономии энергоресурсов за счет уменьшения потерь тепла.
Возможны проблемы в регионах с большим количеством снега зимой: мансардные окна легко забиваются им. Обязательно активное проветривание, недостаток вентилирования вызывает конденсирование влаги на модулях стропильной системы.
Варианты проектирования
Возможности проектирования сводятся к обилию архитектурных решений: окон различных форм, балконов, эркеров, «кукушек» и т.д.
Пошаговая инструкция по монтажу крыши для гаража или дома
Возведение каркаса односкатной крыши условно делится на несколько этапов.
Установка мауэрлат
Мауэрлат — это деревянный брус или металлическая балка, на который приходится нагрузка от стропильной системы. Этот элемент равномерно распределяет на стены всю тяжесть конструкции крыши.
Мауэрлат прикрепляют к стене с помощью металлических стержней, шпилек и анкерных болтов. Заранее просверливаются отверстия для размещения крепежей. После этого балку или брус насаживают на металлические стержни.
Мауэрлат является основанием для других частей каркаса
Балки перекрытия
В зависимости от конструкции гаража, монтаж каркаса может подразумевать установку балок перекрытия. Этот элемент каркаса будет поддерживать нижнюю часть стропильной ноги.
Если расстояние между стенами гаража будет превышать 450 см, необходимо установить подстропильные ноги. Этот элемент каркаса имеет другое название — подкос. Наличие данной детали позволит избежать деформации конструкции в целом.
Места соприкосновений балок со стенами необходимо гидроизолировать
Стропильная система
Существует два способа монтажа стропил:
- На разноуровневые стены. Этот вариант является менее затратным, так как для него требуется меньше материала. Нижняя часть стропильной ноги упирается в мауэрлат. Прочность конструкции повышается за счёт пропилов в опорах и использовании металлических крепежей в виде пластин и уголков. Сначала устанавливаются стропила по бокам конструкции. Затем в коньковой части натягивается шнур, по которому устанавливают и выравнивают остальные элементы конструкции.
Установка готовых ферм. Этот вариант представляет собой конструкцию в виде соединённых в треугольник стропил, стоек и балок. Для удобства сборку ферм необходимо осуществлять на земле. Готовую конструкцию легко поднимать с помощью лебёдок.
Установка обрешётки
Обрешётка является неотъемлемой частью каркаса крыши, так как она будет основой для монтажа гидроизоляционных и утеплительных материалов. Расстояние между рейками зависит от выбранного типа кровельного покрытия. Например, для монтажа битумной черепицы, в качестве обрешётки используют OSB плиты. Его устанавливают сплошным настилом без зазоров, а сверху нужно класть кровельный материал.
Рейки обрешётки монтируют на стропила с помощью гвоздей.
Обрешётка служит основанием для кровельного материала
Оформление свесов
Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:
- доска строганая, устанавливаемая встык или внахлёст;
- вагонка шпунтованная;
- вагонка блок-хаус;
- листовой пластик;
- листовой профилированный или гладкий металл;
- готовые изделия из металла или пластика — софиты.
Способов устройства свесов несколько:
- По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.
- По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.
- В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.
По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.
Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.
При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе
Какую крышу выбрать для гаража
Односкатная крыша представляет собой каркасную конструкцию со сплошной наклонной поверхностью. Её конструкция состоит из:
- Стропил (наклонные бруски, которые выполняют функцию несущей основы).
- Конькового бруса (соединительная балка).
- Обрешётки (дощатое покрытие, служащее основой для кровельного материала). Она устанавливается сверху стропил.
- Мауэрлата (деревянный брус, который является основанием для крепления нижней части стропил). Он устанавливается на верхний край продольных стен.
- Вертикальных стоек, распорок и укосов. Эти элементы служат для укрепления каркаса.
Кобылок (деревянные элементы, устанавливаемые к нижней части стропил). Они образуют кровельный свес.
Особенности изготовления односкатной крыши
Есть определённые правила, соблюдение которых необходимо для качественного выполнения работ:
- Если такая крыша возводится на стены одинаковой высоты, то к верхней части одной из них монтируется стойка, высота которой определяет угол наклона кровли.
- На стены с разной высотой стропила устанавливаются на мауэрлат.
Подбор материала для покрытия зависит от угла наклона:
- если для этого используется асбестоцементный шифер, то угол не может быть меньше чем 22 градуса;
- при применении металлочерепицы, ондулина или битумного покрытия он не должен быть менее 15 градусов;
- покрытие черепицей потребует наклона в пределах 30 градусов.
Построить гараж с односкатной крышей довольно просто
Есть и другие правила, соблюдать которые нужно в обязательном порядке:
- При изготовлении каркаса односкатной крыши следует учитывать вес снега. Чтобы снизить его нагрузку, потребуется изготовить более крутой скат. Малый угол наклона поверхности крыши потребует изготовления более надёжного каркаса. В этом случае для стропил должны подбираться брусья сечением от 100 до 150 мм.
- Если ширина между стенами гаража составляет от 450 до 600 см, то систему необходимо укрепить дополнительными раскосами, которые представляют собой наклонные стойки из аналогичного бруса. Они послужат своеобразным упором, предотвращающим деформирование стропильных ног под тяжестью снега.
Таблица: преимущества и недостатки
| Плюсы | Минусы |
|
|
Особенности выбора материалов
Древесина хвойных пород – самый популярный материал для стропильной системы, так как брус доступен в цене и признан легким в обработке материалом. Оптимальным для изготовления стропил является брус толщиной 5 см и шириной 10-15 см. Точный выбор материала зависит от вида кровельного покрытия. Главное условие при выборе древесины – найти вылежавшийся материал, что снизит риск изменений геометрии бруса и всей конструктивной формы крыши.
Для мауэрлата подойдет брус сечением 100х100 мм. При сращивании стропил с нахлестом можно использовать доски шириной 500 мм. Брус сечением 150х150 мм рекомендуется использовать для установки среднего прогона – дополнительной точки опоры стропильных ног. Крепить опоры к лежням специалисты рекомендуют специальными металлическими Т-образными пластинами, а плоскость фронтона зашивать строганной дюймовой доской.
Проектирование — планы, чертежи
Проект скатной крыши нужен для точного подсчета необходимых материалов для работы, и создание его лучше доверить специалистам. Начинают чертеж с построения контура кровли, где стрелками указывают направление уклонов. Затем прорисовывают ребра. Далее по биссектрисам (от ребер) находят и чертят ендовы и накосные ребра, а далее коньки и др.
В процессе работы выбирают конструктивный тип крыши и его финишное покрытие. А фронтальный и боковой вид на чертеже в деталях представляет несущие конструкции. Согласно, проекту высчитывают квадратуру:
- древесины;
- гидроизоляции и утеплителя;
- пароизоляции и кровельного настила.
По данным (выступающим частям) на чертеже можно легко подсчитать погонные метры ветровых досок, коньковых деталей и других доборов.
В проекте ясно показаны размеры, длина сечения составляющих, в том числе обрешетки, стропил, мауэрлата, указывают крепеж и тип метизов. На схеме отмечают места выхода на крышу (для ремонта), пунктирами указывают несущие стены для выбора установки снегозадержателя. Проектировщик обязательно отмечает на чертеже:
- положение слуховых окон;
- точки для фиксации водосточных коллекторов с желобами и направление движения стока;
- вариант размещения кровельного настила.
Важные составляющие – енды, коньки, разуклоны, границы парапетов и щипцы, также выделяют четкими линиями.
Небольшие нюансы (по незнанию) могут привести кровлю в аварийное состояние. Частые ошибки:
- слишком узкие карнизы;
- неправильный отвод воды;
- не прочный или не качественный материал и неправильный тип обрешетки;
- создание вывода вентиляций в разуклонных зонах;
- лишнее количество снегоприемных решеток и парапетов.
Эксплуатационные особенности кровли нарушается и понижается сопротивляемость нагрузкам, что ведет к незапланированному ремонту.
Видео-урок о том, как создать стропильную систему кровли в программе Archicad:
https://youtube.com/watch?v=o4kCkmWtllU
Практические рекомендации
Собственника часто беспокоит вопрос, как установить односкатную кровлю гаража для машины без значительных финансовых затрат. На решение данного вопроса влияют определенные обстоятельства.
- Насколько прочной будет конструкция определяет расстояние между несущими стенами. Если оно не более 4,5 метров, то нет надобности во вспомогательных опорах.
- Если оно больше, то без указанных подпорок действительно не обойтись.
- В процессе строительства следует не забывать, что кровля будет односкатной. Потому одна из сторон кирпичной стены устанавливается выше другой.
- Наклонный угол рассчитывается таким образом, что он не должен составлять менее 25 градусов.
Мауэрлат для односкатной крыши гаража
Предварительно перед установкой, нужно осуществить заливку армопояса из железобетона, в который вставлены шпильки из оцинкованной стали с высотой, при которой они могли бы выходить из отверстий мауэрлата и крепились гайками.
Как мауэрлат могут использоваться деревянные брусья или металлические балки.
Мауэрлат укладывают на стены, которые складываются из обособленных бетонных блоков или кирпича. В деревянных стенах как мауэрлат используется верхняя часть сруба. Мауэрлат нужен для зданий и сооружений, поскольку на него приходится нагрузка от стропильной системы и благодаря ему происходит ее равномерно распределение на все стены.
Мауэрлат крепится к стене при помощи в стенах отверстий для шпилек. Внутри самого мауэрлата просверливаются сквозные отверстия для анкерных болтов. Мауэрлат насаживают на выступающие анкера и крепится на стене.
Чтобы прикрепить стропила к мауэрлату нужно вырезать в стропилах двойной зуб, а затем они крепятся с обеих краев металлическими скобами. В основном стропила расположены через 60-70 см, если материал для кровли предусматривается штучный — асбоцементный лист, профлист и другие. В процессе выбора рулонного материала стропила расположены таким же образом, но обрешетка теперь укладывается сплошная.
Особенности создания односкатной кровли
Заранее нужно выбрать наклонный угол, оптимальный для покрытия. Универсальное решение — наклонный угол около 20 — 45°. Пологий угол наклона крыши пригодится для местности с ветреной погодой. Там, где преобладают обильные снежные осадки — наклон крыши делается более крутым, во избежание накопления снежной массы на крыше.
Если же строительным материалом является шлакоблок, то мауэрлат не составит труда сделать собственными руками, без привлечения специалистов и не обладая специальными профильными знаниями или навыками в данной области. В данном случае гараж будет значительно надежнее. Затем следует установить на стены обыкновенную доску и прикрепить ее к мауэрлату, сверху крепится еще один дополнительный слой таким образом, чтобы стыки не попали друг на друга.
Часто, чтобы изготовить каркас используют специальный пиломатериал, который должен был достаточным образом просушен и пройти специальную обработку. Тогда они защищаются от появления насекомых, предотвращаются естественные процессы гниения, сырости и получают повышенную пожаростойкость.
Гидроизоляция плоской или малоуклонной односкатной крыши
Этот вопрос достаточно важен, поэтому рассмотрим его отдельно. Плоские или почти плоские односкатные крыши, которые обычно застилают рулонными кровельными материалами, требуют усиленной гидроизоляции.
Поэтому для них вначале выполняется первичная гидроизоляция поверх ровной поверхности (плиты или сплошного настила на балках перекрытия), потом монтируется утеплитель под стяжку, далее – еще два или более слоев гидроизоляции.
Необходимый для стока дождевой воды уклон обеспечивается так называемой «разуклонкой», то есть насыпью из керамзита, которая позволяет увеличить толщину стяжки с одной стороны и уменьшить с другой.
Для ремонта или улучшения свойств плоской кровли часто пользуются жидкими битумно-полимерными мастиками, наносимыми в два-три слоя.
Также эти мастики используют для гидроизоляции примыканий кровли, например, к парапету. Однако в целом кровли с уклоном менее 5…10 градусов в одноэтажных частных домах используются редко – климат нашей страны не располагает к подобному стилю застройки. Чаще подобные варианты применяются в многоэтажном строительстве.
При малоуклонных крышах удобна также гибкая черепица. Она укладывается поверх слоя гидроизоляции и дает надежную защиту от атмосферных осадков.
Двухскатные конструкции
Отвечая на вопрос, какие бывают крыши на частных домах, большинство людей первым делом вспомнит о двускатной крыше, которую также называют щипцовой. Конструкция ее достаточно проста – два одинаковых ската опираются нижней частью на противоположные стены (или уложенные поперек них балки), а в верхней части соединяются в коньке.
Преимущество данной системы заключается в следующем :
- стропильную конструкцию достаточно легко рассчитать и смонтировать;
- пространство под скатами можно использовать для складирования вещей или в иных хозяйственных целях, в том числе для установки вентиляционного и иного оборудования;
- при желании чердак переоборудуется в жилое помещение;
- за счет достаточно крутого наклона скатов (обычно 15-60 градусов, зависит от атмосферных нагрузок в регионе и выбранного материала покрытия) снег и дождевая влага легко сходит с кровли;
- финансовые вложения в двухскатную конструкцию относительно невелики;
- дом с щипцовой крышей выглядит эстетически привлекательно.
Однако стоит обратить внимание, что щипцовая крыша подходит для относительно небольших по площади строений, поскольку площадь кровли заметно растет с увеличением габаритов коробки дома. Двухскатные крыши бывают не только щипцовыми, то есть, равнобедренными
Чтобы добавить индивидуальности постройке, можно выполнить асимметричную крышу, скаты которой различаются по размерам и углу наклона. Однако в этом случае требуется профессиональный расчет стропильной системы. нагрузка на которую будет распределяться неравномерно
Двухскатные крыши бывают не только щипцовыми, то есть, равнобедренными. Чтобы добавить индивидуальности постройке, можно выполнить асимметричную крышу, скаты которой различаются по размерам и углу наклона. Однако в этом случае требуется профессиональный расчет стропильной системы. нагрузка на которую будет распределяться неравномерно.
Мансардные крыши
Под мансардными крышами обычно подразумеваются «ломаные» двухскатные конструкции. В этом случае каждый скат состоит из двух частей, расположенных под разными углами, причем нижняя монтируется почти вертикально. Особенность стропильной системы состоит в том, что она позволяет расширить полезное пространство чердачного помещения, как бы продолжив стены дома вверх.
Финансовые вложения в систему такого типа на 25-30% выше, чем на монтаж щипцовой крыши, но выигрыш в плане функциональности постройки значительно больше, поскольку практически добавляется полноценный жилой этаж. А в сравнении с возведением полноценного двухэтажного дома можно заметно сэкономить, поскольку монтаж и утепление кровельной системы обойдется намного дешевле обустройства усиленного фундамента и возведения стен второго этажа.
При обустройстве такой кровли важно учитывать следующие моменты :
- утепление мансарды позволит снизить теплопотери нижних помещений дома, но подкровельное пространство нуждается в качественной вентиляции, так как неизбежно использование паронепроницаемых материалов (теплоизолятора из вспененного полимера или специальной мембраны, защищающей минеральную вату от влаги);
- если в скаты кровли врезать окна, можно обеспечить качественное дневное освещение;
- при использовании специальной мебели, можно максимально задействовать пространство в «мертвых» зонах между вертикальными стенами помещения и скатами.
Мансардной крышей можно заменить имеющуюся щипцовую при условии, что стены и фундамент способны выдержать повышенную нагрузку.
Шатровые крыши
Визуально конструкция представляет собой четыре одинаковых равнобедренных треугольника, вершины которых сходятся в одной точке, а основания лежат на стенах постройки.
Шатровые крыши (пирамидальные) конструкции идеально подходят для возведения на домах, коробка которых имеет квадратную форму. К их преимуществам можно отнести :
- высокую устойчивость к атмосферным нагрузкам;
- привлекательный внешний вид;
- возможность использования практически любых кровельных материалов.
Недостатком можно назвать повышенные требования к расчетам системы и исполнению монтажных работ. Чтобы стропильная система выдерживала нагрузки и равномерно распределяла их на стены дома, ее несущий каркас должен быть выполнен строго симметрично .
