Как сделать вытяжку в гараже и смотровой яме своими руками

Вентиляция в гараже с подвалом

Здесь вентиляция необходима вдвойне, она спасёт пищевые продукты от попадания на них едких и ядовитых веществ, побочно вырабатывающихся при использовании автотранспорта.

Естественная вентиляция подвала или погреба гаража — схема

Делается по тому же принципу, что и в гараже. Вентиляция в погребе гаража должна быть отделённой от гаражной вытяжки. Одна труба заводится в помещение и ведёт поток вниз, практически до самого пола.

Другая труба располагается по диагонали под потолком и выводит воздух через все этажи и кровлю. Над крышей она должна возвышаться на 50-60 см. Чем выше, тем лучше тяга.

Естественная вентиляция гаражного погреба

Заслонки на двух воздуховодах позволят перекрывать попадание холодного воздуха и сохранять положительные температуры в погребе.

Принудительная вытяжка

В дополнение к естественным вытяжным системам добавляются средства принудительной вентиляции.

Это могут быть:

  1. Электрические вентиляторы.
  2. Дефлекторы.
  3. Лампа «Миньон».
  4. Универсальный моноблок.

Дефлектор – приспособление на конце трубы, создающее область разряжения и увеличивающее тягу без затрат электроэнергии.

Лампа «Миньон» спасает в тех случаях, когда погода не обеспечивает разницу температур и циркуляция прекращается. Она подогревает воздух, заставляя его подниматься вверх по вытяжной трубе.

Моноблок — это множество устройств в одном корпусе, в том числе и калорифер, рекуператор, фильтры, вентилятор и проч. Это наиболее дорогой, но самый качественный способ вентиляции.

Нужно ли покупать принудительную вентиляцию

Предположим, ранее была установлена самая простая вытяжка. Вот по каким признаком можно определить, устраивает ли её работа:

  1. В помещении постоянно воздух остаётся спёртым.
  2. На стенах регулярно появляются пятна от невысохшего конденсата.
  3. Появились грибок или плесень.

Сначала можно принять меры для повышения эффективности работы вытяжки. Это можно достигнуть с помощью одного из следующих способов:

  1. Сделать диаметр вентиляционных труб больше.
  2. Сделать так, что внешнее отверстие выходной трубы будет выше, чем раньше.
  3. Можно сделать дополнительные входные и вытяжные трубы.
  4. Если есть подключение электросети поставить вентилятор для улучшения циркуляции воздуха. Часто бывает достаточно установить его на вытяжной трубе.

Если это не помогает, имеет смысл подумать о приобретении качественной системы принудительной вентиляции при условии, что есть возможность обеспечить её электропитанием.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

  1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
  2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
  3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

  1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
  2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная


Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

Сырость в помещении.

Основное назначение вентиляции в гараже — удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

Коррозия кузова.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Освещение в подвале

Для комфортной работы потребуется освещение смотровой ямы в гараже и дополнительное освещение в погребе, если они не совмещены.

Его необходимо установить в герметичный электрощиток, расположенный вне подвального помещения. Использование распределительных коробок в погребе не рекомендуется, кабель нужно смонтировать единой конструкцией.

Светильник необходимо выбирать таким образом, чтобы он был защищен от попадания влаги и конденсата, а использование металлических элементов нужно свести к минимуму или же вовсе исключить. Располагать светильники рекомендуется на стенах, а не на потолке. Все выключатели должны быть герметичными.

Если у владельца гаража нет достаточного опыта работы с электрическими системами, то по этому вопросу лучше обратиться к квалифицированному специалисту.

Освещение в подвале

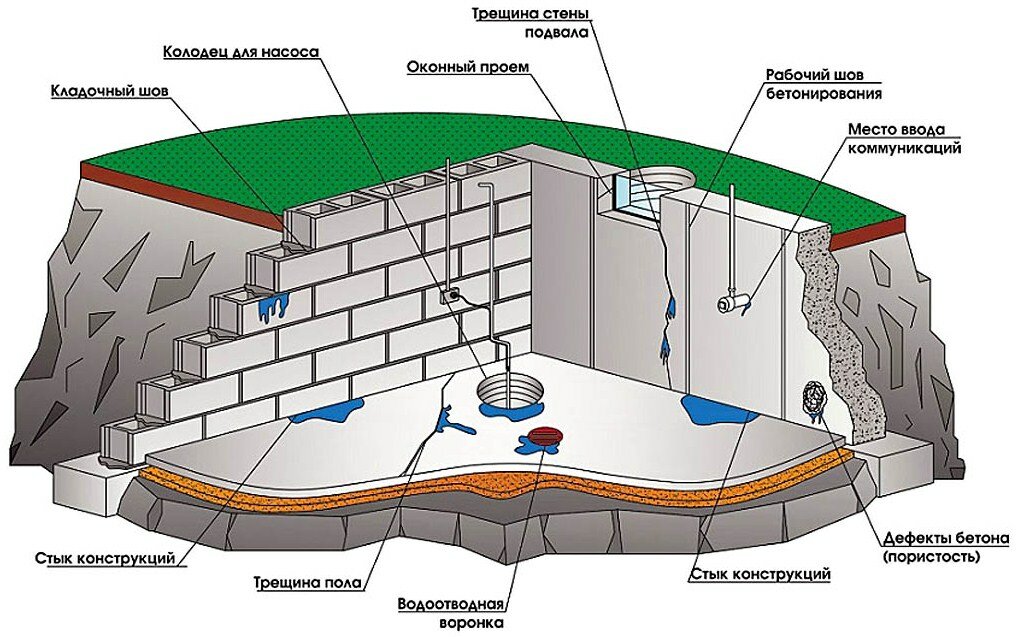

Избавляемся от плесени и воды в подвале

Одна из главных проблем погреба — плесень. Она появляется из-за некачественных гидроизоляции и вентиляции, ведущих к высокой влажности. Кроме этого, среди причин появления плесени отмечают длительное хранение подгнивших припасов и использование заражённой древесины для изготовления полок.

Плесень и грибок вредно сказываются на здоровье и снижают срок хранения продуктов

Перед проведением основных работ помещение необходимо продезинфицировать. Это делается следующим образом:

  1. Погреб освобождается от посторонних предметов — стеллажей, полок, банок и т. д.
  2. С помощью жёсткой металлической щётки очищаются стены. В первую очередь — места скопления плесени.
  3. Стеллажи просушиваются на улице и обрабатываются обеззараживающими составами.
  4. Если пол в подвале земляной, перед проведением дезинфекционных процедур снимается верхний слой.
  5. Лучшее средство для избавления от плесени — серная шашка. Пары сернистого газа позволяют устранить грибок в любых местах. Все вентиляционные и прочие отверстия перекрываются, после чего поджигается кусочек серы. Затем нужно быстро покинуть помещение, плотно закрыв люк. Через 10–12 часов погреб проветривается, все поверхности подвергаются обработке гашёной известью.

  6. В качестве аналога серной шашки можно использовать следующий раствор: 1 кг гашёной извести и 100 г. купороса разбавляются в двух вёдрах воды. Полученный раствор используется в обработке стен с помощью распылителя.
  7. Раствором дезактина обрабатываются стеллажи и полки, вынесенные на улицу.
  8. Примерно через сутки, после тщательного проветривания помещения и проверки всех поверхностей, погребом можно пользоваться.

При работе с химикатами необходима защитная форма: маска, костюм, перчатки

Профилактика появления плесени

Чтобы плесень не появлялась, прежде всего необходимо обеспечить качественную гидроизоляцию. Как вариант — уложить дополнительный изоляционный слой.

Помимо этого, необходимо ежегодно проводить ряд профилактических мер:

  1. Тщательная уборка и осмотр погреба.
  2. Просушивание помещения. В зависимости от его состояния, процесс сушки может продолжаться от двух дней до нескольких недель.
  3. Мытьё и сушка стеллажей. После этого их нужно обработать противогрибковым составом.
  4. Обработка противогрибковыми и антибактериальными препаратами сухого погреба. После этого он повторно просушивается в течение 2–3 дней.
  5. При наличии земляного пола, он покрывается раствором медного купороса. После этого нужно дать смеси впитаться, а в место хранения овощей подсыпать извести и песка.
  6. По окончании всех необходимых процедур заносятся стеллажи. Погребом можно пользоваться по прямому назначению.

Расчет вентиляции гаража

На этапе проектирования воздухопродувной системы гаража рассчитывается естественная вентиляция. В этом сценарии необходимо учитывать характеристики здания, количество стоящих в нем машин, наличие химикатов и ядовитых веществ, а также само назначение помещения.

Существует два способа расчета количества и диметра вентиляционных коммуникаций:

  1. На 1 м2 полагается одно отверстие, размером 15 мм. Выходит, если площадь помещения составляет 10 м2, соответственно потребуются 10 штук вентиляционных коммуникаций.
  2. Общий диаметр всех проемов равен 150 мм. Общая площадь воздухотводных отверстий составляет 0,3% от общей площади сооружения (при расчете для одного канала проветривания).

Расчет установки воздуховодов следует производить, придерживаясь следующих рекомендаций:

  • приточная труба располагается на 10-15 см выше уровня пола;
  • если вытяжка встраивается в стену, то необходимо сделать отступ в 10-15 см от линии потолка;
  • оптимальное расстояние между приточным входом и выпускной трубой — 3 м, высота вытяжной трубы над крышей гаража составляет 50 см.
  • если результат расчета диаметра вентиляционного канала достаточно велик, используйте две вентиляционные трубы с общим поперечным сечением не меньше расчетного.

Как выбрать вентилятор вытяжной для гаража

В гаражах вентиляцию размещают на верхней и нижней зоне, согласно ВСН 01-89. Если в гараже стоит автомобиль, стоит учитывать, что выхлопные газы тяжелее воздуха. Мощность двигателя машины используется для расчета расхода воздуха:

  • 350 м3/ч — до 90 кВт/120 лошадиных сил;
  • 500 м3/ч — от 90 до 130 кВт/от 120 до 180 лошадиных сил;
  • 650 м3/ч — от 130 до 175 кВт/от 180 до 240 лошадиных сил;
  • 800 м3/ч — 175 кВт/240 лошадиных сил.

Необходимо всё точно рассчитать.

Нюансы обустройства комбинированной системы

Эта схема является наиболее эффективной. За вытяжку загрязненного воздуха отвечает вытяжной вентилятор. Приток происходит естественным способом. Образующиеся зоны разряженного давления обеспечивают быструю циркуляцию воздушных масс.

Во время обустройства такой системы, нужно не убирать естественную вентиляцию полностью. Чтобы комбинированная конструкция работала стабильно, лучше смонтировать 2 параллельных воздуховода, или установить вентилятор большой мощности.

Важно! Розу ветров учитывают при монтаже системы. Приточную трубу располагают с наветренной стороны, а вытяжную — с подветренной

Нужна ли вентиляция в гараже

Даже не занимаясь сервисным ремонтом авто и не имея дело с промышленным оборудованием, гараж должен хорошо проветриваться. Необходимость обусловлена следующими факторами:

  1. Риск отравиться угарным газом. Автомобиль выпускает в воздух токсичные газы и нефтяные продукты сгорания. Эти вещества могут стать причиной плохого самочувствия человека и даже вызвать смертельное отравление, при их большом скоплении в помещении без проветривания.
  2. Повышенная концентрация ядовитых веществ в воздухе. Многие хранят в гараже различные краски, аэрозоли и различные бытовые химикаты. Если помещение не проветривается, запахи могут сохраняться, особенно в жаркие месяцы. Вентиляция также необходима при хранении пестицидов и инсектицидов. Эти вещества выделяют ядовитые пары, которыми легко можно отравиться.
  3. Образование, плесени, грибка, размножение вредителей. Вентиляция также может помочь в предотвращении проблемы скопления конденсата. Лишняя влага на стенах в теплый сезон приводит к появлению плесени и размножению насекомых, в холодное время — к наледи и протечкам.
  4. Появление разломов и трещин. Тающий снег, дождевая вода и влага от мокрого автомобиля могут нарушить структурную целостность пола гаража, вызывая трещины и повреждения. Это особенно актуально для бетонных полов. Обеспечив достаточную вентиляцию, можно продлить срок службы пола в гараже и исключить необходимость его замены.

Примерные схемы вытяжек в гараже.

Принудительная вентиляция овощной ямы

Даже простой вентилятор может кардинально улучшить тягу в вентканале овощной ямы

В случае если овощная яма находится в гараже, стоит отдать предпочтение принудительному воздухообмену. Обустройство такой вентиляции предполагает монтаж не только воздуховодов, но и вентиляторов.

Алгоритм устройства

  • Возле потолка ямы устанавливается воздуховод на выведение воздуха. Конец этой трубы должен находиться выше уровня крыши гаражного помещения на 0,5 м.
  • В самом низу овощной ямы на расстоянии 10 см от пола устанавливается приточный ветканал. Он выходит наружу на 0,25 см подсоединяется к колену под углом 90° и выводится через стену в нижней части здания на улицу.
  • При принудительной вентиляции эта схема усиливается вентиляторами. Производительность механических устройств должна соответствовать объему вентилируемого помещения.
  • Хорошим вариантом, может быть комбинирование естественной и принудительной систем воздухообмена. Для этого в вентканал предназначенный для выведения воздуха, монтируется вытяжной ве6нтилятор. Он создает воздушный вихрь, принудительно выгоняя воздушные потоки из овощной ямы. Следовательно, обеспечивая при этом приток свежего воздуха из приточного вентканала.

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством стабильности температуры благодаря низкой теплопроводности грунта. По этой причине погреба обычно используются для хранения фруктов, овощей и консервов. Однако под землей есть и недостатки, связанные с высокой влажностью.

Для борьбы с влажностью и ее последствиями в гаражном погребе используется вентиляция, цель которой заключается в следующем

  • Обеспечивает всасывание холодного воздуха снаружи и выведение из подвала теплого воздуха, насыщенного влагой и токсичными загрязняющими веществами;
  • поддерживает в подвале более низкую температуру в холодное время года;
  • предотвращает коррозию металлических конструкций, кузовов автомобилей, образование плесени, грибков;
  • продлевает срок хранения продуктов.

К этому добавляются пары технических жидкостей, выхлопные газы, ядовитые газы, выделяющиеся при сварке и резке металла в гараже. Все они обладают сильной проникающей способностью.

Если в гараже и погребе нет достаточной вентиляции, все эти вредные вещества могут просочиться в погреб и впитаться в хранящиеся там продукты. Чтобы исключить риск отравления, периодически проверяйте надежность вентиляции.

Установка системы вентиляции поможет избавиться от избыточной влаги и конденсата в подвале. Исключение составляют случаи, когда существует риск проникновения грунтовых вод или когда гидроизоляция не соответствует требованиям.

Требования, условия работы и расчет

Нормативы СНиП

По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.

Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.

Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.

При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:

  • смотровая и овощная яма;
  • присутствие помех на пути движения воздушного потока;
  • рядом стоящие жилые здания;
  • совмещение нескольких каналов.

В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.

Вентиляция в гараже с подвалом

Раз уж речь идет о таком специфическом виде обустройства воздухообмена, как гаражная вентиляция, то сначала определимся с принципом ее работы и монтажа именно для данных сооружений.

Принцип построения вентиляции гаража

Гараж включает в себя три инженерно-архитектурные сооружения:

  • Гараж непосредственно.
  • Смотровая яма для обслуживания автомобиля.
  • Погреб или кессон

Иногда в гаражных помещениях обустраивается небольшое отделение, огражденное перегородкой, но поскольку данный вид обустройства не распространен, то мы не будет учитывать наличие перегородок при разработке проектов вентиляции для гаража.

Все три элемента имеют последовательное расположение сверху вниз с разным уровнем заглубления. Помещения имеют атмосферное сообщение, поэтому система вентиляции одна для всех трех составных частей гаража. Правильная организация – залог отсутствия потеков конденсата на внутренней поверхности стен.

Важно! Конструкция многих погребов предусматривает откидную крышку – в этом случае для погреба оборудуется отдельный приток и отдушина. Классическая схема не содержит в составе специальных вентиляторов, но в некоторых случаях их монтаж не исключается.

Изоляция погреба

На глубине всего 1 м. под землей сохраняется постоянная температура, это обстоятельство позволяет хранения продуктов в погребах в условиях приемлемой температуры. Как уже было сказано, архитектура многих погребов подразумевает изоляцию от остального помещения гаража:

  • Откидной люк на месте лаза.
  • Потолок толщиной от 25 до 45 см.

Люк выполняется из металла, поэтому на нем будет накаливаться влага конденсата из-за хорошей теплопроводности металлической поверхности. В зимнее время конденсат начнет покрываться тонким слоем инея.

Стены и потолок изолируются пенопластовыми панелями не уже 3 см. панели стыкуются без зазоров, промазываются герметиком на стыках и закрепляются. Между панелями и стеной не должно быть зазоров, так как они сразу станут полостями для накопления конденсатной влаги, а значит для возникновения плесени, грибка и неприятного запаха.

Важно! Погреб используется для хранения овощей, а овощи – это органика. Это означает постоянное испарение и появление теплого воздуха, который силой конвекции будет устремляться к потолку погреба

В итоге без вентиляции начнет образовываться конденсат.

Вытяжка

Вытяжное отверстие должно находиться почти у самого потолка в стене, которая противоположна месту воздушного притока. Такое расположение объясняется явлением воздушной конвекции: приток находится снизу, так как холодный воздух циркулирует невысоко от земли, в помещении он нагревается и устремляется к потолку гаража, откуда отводится наружу через отдушину. В погребе выполняется та же самая схема.

Вытяжка обустраивается как можно выше, чтобы теплый поток циркулировал с максимальной силой в зоне повышенного давления. И приток, и вытяжка выполняются в виде труб, которые отводятся за периметр гаража – снаружи они обустраиваются козырьками.

Приток

Труба для притока располагается горизонтально для наземного гаражного строения и вертикально, если она выводится из подземного пространства погреба или подвала. Допускается наклон не более 75о относительно вертикальной оси. Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). В погребе конец трубы не доходит 50-60 см. до поверхности пола, а для гаража труба заглубляется на 10-15 см. в стену. При правильной организации вентиляции в гараже на трубах подвода-отвода воздуха не будет появляться конденсат, но для надежности их можно покрыть слоем теплоизоляции.

Необходимость вытяжки в погребе гаража

Многие автовладельцы делают подвал под гаражом. При наличии вентиляции это помещение подходит для хранения съедобных продуктов.

Чтобы понять, как правильно вентилировать гаражный погреб, необходимо знать некоторые особенности этого типа помещений:

  • При нарушении воздухообмена может образовываться конденсат, что приводит к образованию грибков и плесени на стенах и других поверхностях в помещении. Это явление может испортить все хранящиеся запасы и придать подземному пространству неприятный запах;
  • Зимой температура воздуха в подвале выше, чем в гараже. При недостаточной вентиляции воздух естественным образом поднимается вверх вместе с влагой, скопившейся в полости. Затем на металлических деталях гаража и конструктивных элементах может образоваться коррозия;
  • При недостаточной циркуляции воздуха бульон может стать токсичным. Это происходит из-за двигателя и токсичных химикатов, которые заливаются в автомобиль и хранятся в гараже. Следите за тем, чтобы помещение хорошо вентилировалось и освежалось свежим воздухом. Эту проблему можно решить, установив систему приточно-вытяжной вентиляции.

Правильная система впуска обеспечит постоянный воздухообмен за счет поступления свежего воздуха с улицы.  Вытяжная система удаляет застоявшийся воздух с влагой, дымом и токсичными испарениями.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

  1. Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
  2. Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Необходимые инструменты и материалы

Чтобы сделать вентиляцию в смотровой яме, потребуются такие инструменты:

  • болгарка (ее используют для раскроя труб);
  • перфоратор (он необходим для формирования отверстий);
  • пластиковые или металлические трубы для монтажа воздуховода;
  • решетки, защищающие вентканалы от мусора или грызунов;
  • дефлекторы, которые надеваются на верхнюю часть трубы: они защищают от попадания мусора и осадков внутрь системы.

Для формирования принудительной системы потребуется канальный вентилятор. Чтобы избежать появления конденсата, стыки труб и выход элементов из здания заделывают герметиком. Для улучшения эффективности данной конструкции в зимнее время необходим монтаж утеплителя.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
