Газовая пушка для гаража: рассмотрим варианты

Как выбрать тепловую пушку: рекомендации

При выборе обогревателя, следует брать во внимание не только на мощность пушки и габариты комнаты, но и на качество вентиляции в помещении. Существует множество нюансов, от которых зависит комфорт и безопасность использования теплового устройства, его долговечность и эффективность

Так, при выборе тепловой установки необходимо:

Определиться с тем, для каких целей вам нужно устройство. Для обогрева жилых комнат можно купить газовую или электрическую пушку. Но, следует учитывать, что для второй необходимо постоянное подключение к сети электричества с напряжением в 220-380 В. Удостовериться в наличии автономных систем безопасности в конструкции

Так, отопительная пушка, как минимум, должна иметь датчики, которые будут автономно прерывать работу устройства при возникновении пожароопасных ситуаций (например, перегреве)

Обращать внимание на наличие дополнительных функций, комплектующих. Так, электрическая теплопушка должно оснащаться специальной защитной сеткой; бытовые приборы – иметь термостат, который позволяет задать нужную температуру, а переносные устройства идти в комплекте с колесиками

Обращать внимание на уровень шума, который издает прибор во время работы

Оптимальным считается уровень шума в пределах 40 дБ.

Если вы выбираете тепловую пушку в магазине, то не лишним будет попросить персонал провести тест-драйв модели для того, чтобы проверить ее работоспособность.

Как выбрать?

У этих моделей большое количество преимуществ!

Преимущества:

  • Высокие показатели экономичности.
  • Большую мощность.
  • Высокую нагревательную способность.
  • Отсутствие урона окружающей среде.
  • Наличие автоматической системы защиты.

Вот на какие характеристики следует обращать внимание во время выбора конкретно взятой модели:

Максимальная мощность обогрева. От этого параметра зависит, насколько большое помещение можно обогревать с использованием данного устройства. Данная информация указывается в инструкции. Нужно покупать прибор, который будет отвечать требованиям, чтобы получить быстрый обогрев помещения. В противном случае не удастся получить комфортную температуру воздуха.
Производительность теплого воздуха – это величина теплого воздуха, который проходит через прибор. Этот параметр слабо связан со скоростью прогрева. Если воздух не будет успевать нагреваться, то устройства будет выдувать холодный воздух.
Используемое топливо. Газовые пушки работают на пропане или бутане. Возникает вопрос, какой газ лучше выбрать. Удельная теплота сгорания примерно одинаковая, но бутан сгорает немного быстрее. Как результат, производительность возрастает почти на 10%. Но при отрицательной температуре бутан становится жидким и непригодным к использованию, поэтому применять такую пушку в гараже может оказаться проблематичным.
Потребляемая мощность

На этот параметр можно не обращать внимание, если пушка будет работать еще и от электросети. Но при автономной работе он является достаточно важным

Лучше выбирать приборы с небольшой потребляемой мощностью.
Система поджига. Если он ручной, то используется спичка или другой источник огня. Довольно неудобно, зато надежно. Если применяется пьезорозжиг, то применяется специальный пьезоэлемент. Требуется нажать на кнопку, чтобы появилась искра. Импульсный тип поджига означает, что требуется использовать электросеть. Первый способ считается неудобным, однако два других не любят влагу и пыль, поэтому многие выбирают именно ручной поджиг.
Возможность регулировки температуры.
Расход топлива.

Виды тепловых пушек

Электрические тепловые пушки

Тепловая пушка, основным ресурсом которой является электрический ток, по принципу работы похожа на обычный фен для волос. Нагревающий элемент, в большинстве случаев ТЭН, и размеры аппарата несколько больше, чем у бытового фена. Электрическая тепловая пушка для гаража, питается от стандартной однофазной сети, однако пушка мощностью пять киловатт и выше подключается к трехфазной сети. В приборе присутствует реле температуры, которое осуществляет управление устройством, отключая его, если температура в гараже достигла необходимой отметки, и наоборот. Прежде чем приобрести данный обогреватель, нужно убедиться в том, что электрическая проводка в гараже, сможет выдержать потребляемую нагрузку.

Виды тепловых пушек

Электрические тепловые пушки

Тепловая пушка, основным ресурсом которой является электрический ток, по принципу работы похожа на обычный фен для волос. Нагревающий элемент, в большинстве случаев ТЭН, и размеры аппарата несколько больше, чем у бытового фена. Электрическая тепловая пушка для гаража, питается от стандартной однофазной сети, однако пушка мощностью пять киловатт и выше подключается к трехфазной сети. В приборе присутствует реле температуры, которое осуществляет управление устройством, отключая его, если температура в гараже достигла необходимой отметки, и наоборот. Прежде чем приобрести данный обогреватель, нужно убедиться в том, что электрическая проводка в гараже, сможет выдержать потребляемую нагрузку.

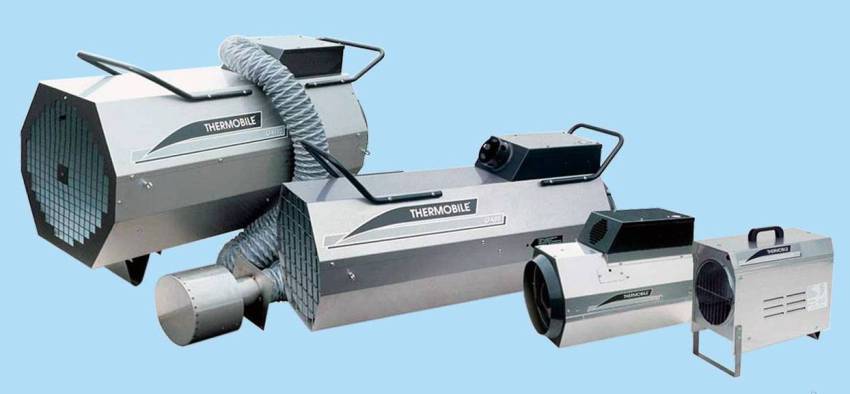

Электрическая тепловая пушка

Плюсы электрической пушки:

  • Относительно маленькие размеры устройства;
  • Низкий уровень шума при работе;
  • Отсутствие открытого огня.

Минусы пушки данного вида:

  • Высокая стоимость электроэнергии;
  • Потребность в силовой или качественной проводке в гараже.

Газовые тепловые пушки.

Газовая тепло пушка, как видно из названия, работает на сжиженном газу пропан-бутан. Использование такого обогревателя предусматривает наличие газового баллона любого объема. Принцип работы, заключается в том, что внутри цилиндрической трубы пушки, установлена газовая горелка, которая воспламеняет газ и нагревает воздух. Мощный вентилятор, позволяет максимально быстро распространить горячий воздух, по гаражу. Эти обогреватели имеют пьеза элемент для легкого розжига. Все газовые пушки относятся к обогревателям прямого сгорания, и не имеют возможности отводить отработанные газы из помещения. Хотя пушки данного вида, экономично потребляют газ и выделяют не так много продуктов сгорания, все же необходимо позаботиться о вентиляции в гараже. Для вентиляции можно время от времени проветривать помещение, но в этом случае с отработанными газами из гаража будет уходить и тепло.

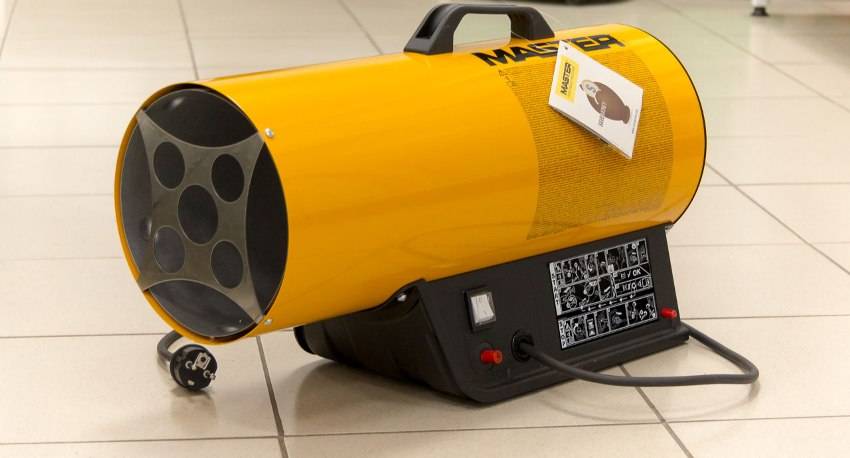

Газовая тепловая пушка

Интересно: Работая на мощности 10−15 киловатт, за 60 минут газовая тепловая пушка израсходует пол литра газа.

Преимущества газовых тепловых пушек:

  • Экономичное потребление газа;
  • Благодаря небольшой массе, легко транспортировать в другие помещения;
  • Компактные размеры позволят поставить в любом месте;
  • Высокая производительность, поможет быстро нагреть гараж;
  • Наличие датчика концентрации углекислого газа.

Огорчающие нюансы эксплуатации:

  • Необходимо наличие газового баллона;
  • Нужна качественная работа вентиляции;
  • Шум при работе;
  • Наличие пламени, не позволяет оставлять устройство без присмотра.

Плюсы и минусы самодельной газовой пушки для обогрева гаража

Несмотря на сложность сборки, конструкция газовой тепловой пушки проста. Конструкция «сделай сам» не сильно отличается от заводского устройства. Правда, существуют и тепловые пушки непрямого нагрева, в которых пламя не выходит непосредственно из сопла, а продукты сгорания отводятся через дымоход. Однако самосборка таких нагревателей сложна. Их не следует рассматривать. Лучше всего ознакомиться с преимуществами и недостатками доступного прямого газового отопления.

  1. От сгорающего топлива поступает полный объем тепловой энергии. КПД газовой пушки достигает 100%.
  2. Обогреватель с самым маленьким соплом обладает минимальной мощностью 2 кВт. Самостоятельное изготовление позволяет добиться увеличение параметра до нужного значения. Расчет выполняют, исходя из того, какой объем воздуха надо прогреть за 1 час и до какой температуры. Например, если гараж с хорошей теплоизоляцией обладает объемом от 30 до 50 м 3, за 1 час на 15 о С его прогреет пушка мощностью 3 кВт.
  3. Скорость прогрева гаража – одно из важных преимуществ, дающих возможность быстро приступить к работе внутри теплого помещения. Обеспечивает быстроту прогрева встроенный вентилятор.
  4. Перепады температур внутри гаража сопровождаются сыростью. Газовый прибор не чувствителен к плохим условиям. Быстрый розжиг возможен при любых внешних параметрах.
  5. Мобильность тепловой пушки позволяет ее использовать в любом месте гаража. Самым тяжелым элементом является газовый баллон, но и его одному человеку можно перекатить на другое место.
  6. Металлический корпус обогревателя устойчив к механическим повреждениям, что особо выгодно в условиях гаража.
  1. В отличие от модели заводского изготовления, самодельная тепловая пушка лишена многоуровневой защиты. Агрегат может не отключиться, если произойдут сбои работы.
  2. У пушки прямого нагрева пламя вылетает прямо из сопла. Во-первых, увеличивается пожароопасность. Гараж наполнен ГСМ, промасленной ветошью, резиной, другими легковоспламеняющимися материалами, которые при контакте с огнем приведут к пожару. Во-вторых, огонь сжигает кислород. При плохой вентиляции гаража человек получит отравление, возможно, даже удушье.
  3. Шум работающего обогревателя вызывает раздражение. Образуется он за счет работы вентилятора и горения газа.
  4. Недостатком является необходимость заправки баллона газом. При частом использовании пушки топливо быстро заканчивается. Надо баллон самостоятельно отвозить на станцию заправки.

Несмотря на множество недостатков, обогреватель DIY может помочь обогреть ваш гараж, если нет другой альтернативы.

Правила установки и особенности использования

Правилами учитываются требования по безопасности и эффективности использования тепла:

  • необходимо исключить прямой контакт людей с нагретыми частями установки, дымоходами и трубопроводами;
  • газовые установки прямого действия не должны долго использоваться в плохо вентилируемом помещении, возможны отравления продуктами горения и проблемы из-за недостатка кислорода;
  • электрические пушки должны иметь просчитанную силовую проводку и автоматы защиты;
  • выхлопные трубы дизельных нагревателей могут воспламенить близко расположенные пожароопасные материалы;
  • газовое оборудование опасно при прямом воздействии нагретого воздуха на баллоны и трубопроводы;
  • нельзя вмешиваться в конструкцию приборов, повреждая встроенную защиту.

Какую тепловую пушку предпочесть

Вопрос о том, как выбрать оптимальную тепловую пушку является сугубо индивидуальным и зависит от следующих факторов:

  • от площади помещения, которое необходимо отапливать, степени его утепленности;
  • частоты и длительности использования прибора;
  • наличия вентиляции и подходящей проводки;
  • способности поддерживать заданную температуру;
  • безопасности прибора для жизни;
  • от стоимости пушки и расходов на топливо.

Стоит так же учитывать мощность прибора, которая рассчитывается исходя из соотношения 1 кВт : 10 м2 (для сильных морозов потребуется еще больше мощности). Таким образом, для гаража с высотой потолков 3 м и площадью 25 – 30 м2 оптимальная мощность пушки составит 3 – 5 кВт.

Вне зависимости от типа тепловая пушка для гаража подбирается под конкретные цели и задачи. Поэтому, выбирая определенную модель следует руководствоваться рекомендациями изложенными выше, помнить о степени безопасности того или иного прибора, его возможностях и ценовой доступности.

Определяем необходимую мощность тепловой пушки

Здесь вам понадобится вооружиться минимальными знаниями математики, которые у вас есть со школьной скамьи. Вам предстоит определить, какая именно мощность нужна, чтобы поддерживать оптимальную температуру именно в вашем гараже.

Вот такое соотношение предлагают специалисты: 1,4 кВт мощности прибора на 10 квадратных метров площади гаражного помещения. При этом высотой потолка условно считают 2,5 метра.

Например, если речь идет о стандартном гараже, на его обогрев вполне достаточно пушки с мощностью в 3 кВт. Если морозы установились сильные, желательно обеспечить мощность обогрева в 5 кВт.

Желаете все рассчитать абсолютно точно? Тогда вам точно пригодится данная схема. По ней вы без труда определите оптимальную мощность тепловой пушки для обогрева гаражного помещения с конкретными параметрами.

Электрические тепловые пушки

Для начала подробнее остановимся на электрических тепловентиляторах. Именно такие обогреватели получили наибольшее распространение, пользуются доверием и популярностью

В первую очередь важно отметить, что электроэнергии на работу такого прибора уходит достаточно много. Конечно, мощность потребления при поддержании нужной температуры в гараже должна быть гораздо больше, чем при работе в комнате

Когда мощность превышает 5 кВт, уже необходимо обеспечить питание от сети трехфазного типа, где напряжение составляет 380 В.

Принцип функционирования такого прибора достаточно простой. Электрический ток проходит через проводник с повышенным электрическим сопротивлением, который размещается в защитном корпусе трубчатого вида. Такую систему называют ТЭНом. Тепло затем переносится в помещение благодаря работе вентилятора, который обдувает ТЭНы потоками воздуха.

Если говорить об эффективности, функциональности электрических тепловых пушек, можно отметить, что КПД у них не такое высокое. Когда условия в помещении экстремальные, наблюдаются серьезные скачки давления, уровня влажности и температуры, такие приборы не очень подходят. Производительность у них ниже, чем у газовых и дизельных пушек. А вот потребление электрической энергии большое.

Газовые приборы

Газовая пушка для гаража радует эффективностью, но экологичной ее назвать точно нельзя. Все-таки при работе такого прибора неминуемо выделяются вредные для здоровья продукты сгорания.

Привлекают газовые пушки относительной экономичностью, хорошей мощностью обогрева. Однако с экологической точки зрения такие агрегаты сомнительны. В процессе горения выделяются токсичные вещества. Если организовать проветривание, из помещения будет уходить тепло.

Дизельные тепловые пушки

Интересное современное решение для обогрева – дизельная тепловая пушка для гаража. Она работает на солярке. Топливо поступает в камеру сгорания благодаря топливному насосу. Обогрев будет достаточно экономичным, но при этом необходимо позаботиться об отводе всех продуктов сгорания.

Топливо доступно, позволяет эффективно расходовать средства. На одной заправке дизельная тепловая пушка может активно функционировать на протяжении 15-ти часов. Дизельные агрегаты бывают непрямого и прямого нагрева.

Расход топлива

Хотя сжиженный газ и пропан-бутан считаются бюджетными видами топлива, некоторые модели газовых пушек потребляют неоправданно большое количество энергии даже при незначительном «выхлопе»

Чтобы тепловое оборудование оправдало вложенные в него средства, обращайте внимание и на такой параметр, как расход топлива. Он напрямую будет зависеть от мощности обогревателя, но даже среди мощных моделей можно подобрать экономичные варианты с минимальным расходом газа

MasterYard 15M

Технические характеристики:

  • тепловая мощность – от 10 до 16 кВт;
  • тип топлива – баллонный или магистральный газ;
  • расход топлива – 1,07 кг/ч;
  • производительность – 300 м3/час;
  • напряжение электропитания – 220-240 В;
  • тип поджига – пьезоэлемент;
  • масса нетто – 5 кг.

Цена: 6 490 ₽.

Представленная модель сочетает в себе превосходные технические параметры с низкими показателями расхода топлива и умеренной ценой. Модель может использоваться в сельскохозяйственных, бытовых и промышленных нуждах – ее мощности хватит для отапливания больших пространств, объем которых достигает 655 м3.

Достоинства прибора:

  • стабильность функционирования;
  • оптимальное соотношение теплопродуктивности и расхода газа;
  • долговечность;
  • продуманная система защиты;
  • компактность и мобильность.

Недостатки:

  • высокие затраты при ремонте;
  • нецелесообразность установки в небольших жилых комнатах.

Электрическая пушка. Как выбрать электрическую тепловую пушку на 220В для дома, дачи и гаража

Когда необходимо быстро прогреть гараж или большое помещение, необходимо использовать оборудование, мощность которого превышает мощность обычного обогревателя. И здесь на помощь приходят электрические тепловые пушки. Это оборудование может работать от сети 220В и 380В. Более мощные приборы используются на производстве. Сегодня нас интересуют бытовые модели 220В.

Что из себя представляют электрические тепловые пушки на 220 В?

Прибор представляет из себя отопительное устройство, способное очень быстро прогреть помещение. Тепловая пушка относится к группе тепловентиляторов, но отличается от них высокой мощностью и производительностью. Мощность тепловой пушки может быть от 2 до 50 кВт. От обычной сети 220 В могут питаться приборы, мощность которых не превышает 5 кВт.

Зачем нужна и где используется?

Сфера использования тепловых пушек очень разнообразна. Их можно использовать для быстрого разогрева автомобиля, нагрева гаража, дачи, теплицы, холодного неотапливаемого помещения. Также часто используется этот агрегат для просушивания натяжных потолков, в строительстве.

Как работает: устройство и принцип действия

Практически все электрические тепловые пушки имеют одинаковое устройство, разница только в их форме и размерах.

Прибор состоит из следующих элементов:

  • металлический корпус,
  • нагревательный элемент,
  • мощный вентилятор,
  • терморегулятор (защита от перегревания),
  • термостат (задает температурный режим),
  • воздушный фильтр (есть в некоторых моделях),
  • защитная решетка.

Принцип действия устройства таков:

  1. При включении в сеть ТЭН нагревается.
  2. Через отверстие в корпусе поступает холодный воздух.
  3. Воздух прогревается, и мощный вентилятор направляет его в помещение.

Прибор имеет достоинства и недостатки, свойственные данному типу оборудования.

Достоинства

  • Доступная стоимость.
  • Небольшой вес.
  • Быстрый прогрев помещения.
  • Простота эксплуатации.
  • Может работать продолжительное время.
  • Не нуждается в дополнительном топливе.
  • Безопасный аппарат (не выделяет неприятных запахов, нет открытого огня во время работы).

Недостатки

  • Зависимость от электричества (некоторые модели могут подключаться к дизельному генератору).
  • Из всех видов топлива электроэнергия -самый дорогой вид.
  • Сильно шумят во время работы.

Как выбрать оборудование?

Чтобы выбрать подходящий прибор, необходимо знать некоторые параметры: потребляемую мощность, производительность, размеры, бесшумность.

Расчет минимально необходимой мощности

Для расчета мощности тепловой электрической пушки применяется следующая формула:

P = V*T*K, где

  • V -объем помещения (его можно найти, умножив площадь на высоту), м3;
  • T -показатель разницы наружной и внутренней температуры воздуха,оС;
  • К -коэффициент теплопроводности, он зависит от типа изоляции помещения:
    • 3-4 -для простых металлических и деревянных неутепленных конструкций;
    • 2-2,9 -здания с простой одинарной кирпичной кладкой и простой конструкцией крыши и окон;
    • 1-1,9 -здания с двойной кирпичной кладкой, небольшим количеством окон, средней теплоизоляцией;
    • 0,6-0,9 -здания с двойной теплоизоляцией, утепленными окнами, стенами и крышей.

Возьмем такой пример. Нам нужно подобрать тепловую пушку для гаража с хорошей изоляцией, площадью 24 м2, с высотой потолков 3 м. Объем будет равен -24*3 = 72 м3. Температура на улице -(-20оС), в помещении — +15оС. Разница температур -35оС. Расчеты будут выглядеть так:

P = 72*35*1 = 2520 ккал/час.

Чтобы перевести это значение в киловатты, необходимо разделить его на 860, так как 1 кВт = 860 ккал/час.

2520 : 860 = 2,93 кВт.

Значит, мощность нужной нам тепловой пушки должна быть не меньше 3 кВт, а если брать с запасом мощности, то не менее 3,5 кВт.

Форма и размер

Электрические тепловые пушки отличаются скромными габаритами -их вес колеблется от 3 до 30 кг. Это мобильное устройство, которое можно перемещать с места на место.

Форма прибора может быть цилиндрической или прямоугольной. В первом варианте тепловая энергия распространяется на большей площади, поэтому он более подойдет для работ внутри помещения.

Прямоугольные формы имеют специальные сеточные обогреватели и больше подходят для точечного обогрева.

Продолжительность работы

Большинство моделей имеют продолжительный режим работы. Они могут работать долгое время без остановки. В технических характеристиках обычно указывается такое значение: 24/1 или 24/2.

Это означает, что перерыв в работе прибора составляет 1 или 2 часа в сутки.

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

  • две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
  • труба диаметром 8 см и длиной 30 см (выходной патрубок);
  • вентилятор осевого типа с круглым фланцем;
  • горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

  1. Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
  2. Корпус устройства и вентилятор необходимо защищать от попадания влаги.
  3. Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
  4. Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
  5. В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
  6. Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
  7. Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

  1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
  2. На концах корпуса сбоку нужно вырезать по отверстию – диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
  3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
  4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм – для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
  5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
  6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
  7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм – тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы – фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Видео: твердотопливная самодельная пушка

Как работает

Прежде чем пользоваться пушкой в домашней обстановке, необходимо подробно разобраться, как она устроена, как правильно функционирует, какой производитель лучший в заданном направлении. Это заметно облегчает окончательный выбор подходящей конструкции, упрощает процесс эксплуатации. Принцип работы газовой пушки заключается в следующем:

  1. В камере сгорания находится специальная горелка, куда подается поток газа.
  2. При помощи устройства розжига газ горит, теплообменник разогревается.
  3. Вентилятор нагнетает холодный воздух из окружающей среды, направляет через теплообменник.
  4. Специально заведенный в схему термостат защищает агрегат от перегрева, поломки.
  5. Наличие выключателя разрывает электрическую цепь при нагреве помещения до нужного показателя на термометре.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
