Выбор и расчет арматуры для фундамента забора

Профессиональные работы по заливке фундаментов и строительству домов

Если вас интересует строительство фундамента в Подмосковье, то вам следует обратить свое внимание на компанию ИнноваСтрой. Наши специалисты уже не первый год занимаются выполнением подобных работ, а потому способны провести их на высшем уровне. ИнноваСтрой – это компания, в которой работают высококвалифицированные специалисты различных областей

Опытные проектировщики смогут создать проект дома с нуля или же подобрать для вас оптимальный типовой вариант. Мы сможет произвести расчет прочности фундамента, учитывая все соответствующие факторы, что позволит построить по-настоящему надежный и долговечный дом

ИнноваСтрой – это компания, в которой работают высококвалифицированные специалисты различных областей. Опытные проектировщики смогут создать проект дома с нуля или же подобрать для вас оптимальный типовой вариант. Мы сможет произвести расчет прочности фундамента, учитывая все соответствующие факторы, что позволит построить по-настоящему надежный и долговечный дом.

Специалисты ИнноваСтрой способны выполнить весь спектр проектировочных и строительных работ, начиная от создания проекта и заканчивая строительством дома под ключ.

Выбор сечения и количества

Как укладывать арматуру – зависит от типа фундаментного основания. Для того, чтобы правильно уложить арматуру в ленточном фундаменте, применяют прутья сечением 1.0 – 1.4 см. Окончательный выбор зависит от предполагаемых нагрузочных воздействий.

Для ленточной основы любой высоты устраивают пару армопоясов – снизу и сверху, которые состоят из двух продольно уложенных ребристых прутьев, соединенных гладкими перемычками сечением 0.8 см.

Усиление фундаментной плиты подразумевает существенные финансовые расходы. Часто возникает вопрос – какая арматура нужна для монолитной плиты фундамента? Как правило, в таких случаях используют ребристые стержни, диаметр которых равен 1.0 – 1.6 см. Этот показатель определяется с учетом типа почвенного состава и массы объекта. Шаг арматуры в фундаментной плите представляет собой два металлических пояса с клетками, стороны которых равны 200 мм.

Для укрепления свайного фундамента используется арматура, диаметр которой равен 1 см. В каждую сваю закладывается от двух до четырех прутьев, изредка их количество увеличивают, если позволяет диаметр опорного элемента.

Расстояние между арматурой и стенками сваи должно быть не менее пяти сантиметров, связка стержней выполняется гладкими поперечинами, диаметр которых шести миллиметрам.

Определив, какую арматуру необходимо использовать для устройства фундамента дома, необходимо уточнить ее потребность. Проблема заключается в том, что для каждого типа фундамента формируются разные арматурные сетки.

Шаг арматуры в ленточном фундаменте устраивается с таким расчетом, чтобы относительное количество продольных прутков превышало общее сечение основания на 0.1 %. А вот шаг поперечной арматуры в ленточном фундаменте определяется с учетом максимального веса объекта.

Сколько металлических стержней понадобится для заливки фундаментной плиты? Все вычисления выполняются аналогично выбору объема металла для ленточного фундамента.

Потребность стержней для столбчатого фундамента определить легко. Зная количество элементов в одной опоре, умножаем значение на число столбов и получаем искомый результат. Кстати, в таких случаях армирование допускается выполнять из подручных материалов. Для легких построек типа гаража вместо арматуры в фундамент каждой опоры вставляют металлические трубы.

Выбор цемента и бетона

Качество сооружения основания значительно зависит от используемого стройматериала. Нужно соблюдать определенные правила:

Для самостоятельного замешивания раствора выбирают цемент марки М250-450.
Во время использования бетона, приготовленного на заводе, необходимо выбирать марку не менее В20. Класс бетона В20 по прочностным характеристикам соответствует цементу М250.

Перед установкой опалубки

При сооружении любой конструкции забора следует не забывать о том, что устойчивость и прочностные характеристики значительно зависят от качества обустройства фундамента. Лишь правильный подход сможет обеспечить сооруженной конструкции продолжительное время эксплуатации, без каких-то проблем для хозяина изгороди.

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

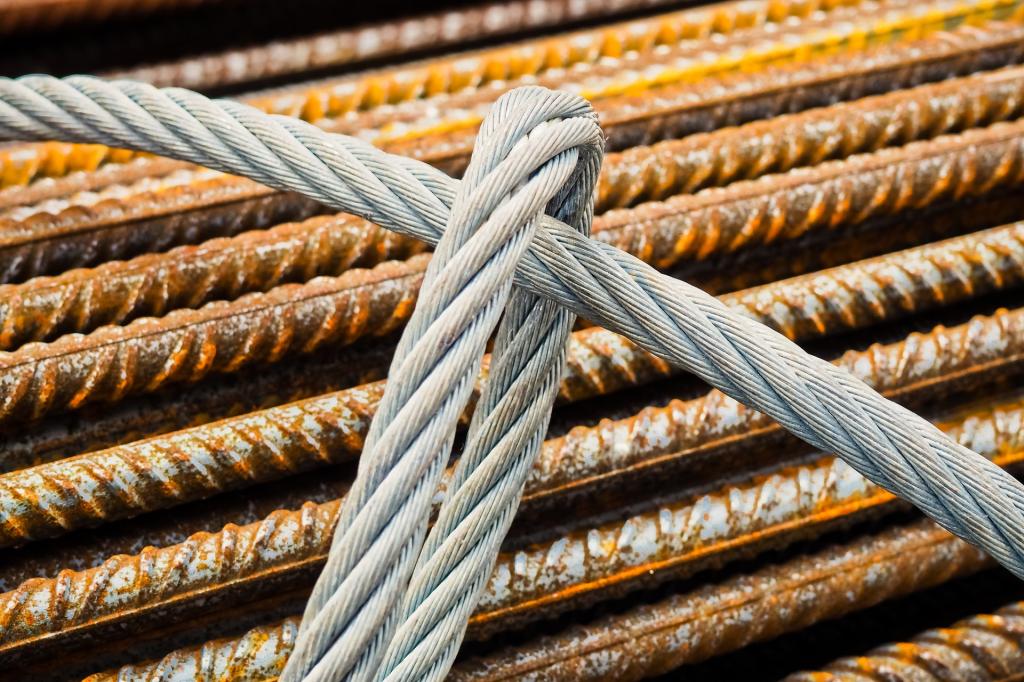

Арматура бывает гладкая и ребристая

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.
Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.

Основные разновидности арматуры

Для того чтобы знать, какая нужна арматура для фундамента, необходимо предварительно ознакомиться с ассортиментом. В настоящее время на современном строительном рынке представлен огромный выбор продукции, предназначенной для укрепления бетона, а также создания железобетонных конструкций.

Благодаря этим знаниям впоследствии не будет возникать вопроса, какая нужна арматура для фундамента дома. Для того чтобы укрепить фундамент, могут подойти такие виды продукции, как:

Арматура из композитного материала. Ее изготавливают из пластика различного состава. Данный материал очень прочный. Его главной отличительной чертой является отсутствие электропроводности, а также высокая коррозийная стойкость. Изделия из композитного материала стоят достаточно дорого. Что касается частного строительства, то используется этот материал довольно редко.
Металлическая продукция. Представляет собой стандартные стальные прутья различных диаметров. Чтобы изготовить такую продукцию, необходимо использовать стали различных марок с углеродом в составе. Данный материал обладает достаточно высокими прочностными характеристиками. Благодаря этому укрепленная конструкция выдерживает большие нагрузки, а также воспринимает воздействие со скручиванием и растяжением.

Композитные материалы условно можно разделить на несколько категорий. К ним можно отнести следующие:

Стеклопластиковая. Имеет высокую коррозионную стойкость и достаточно низкий показатель теплопроводности. Благодаря испытаниям специалистами можно сказать, что этот материал способен выдержать запредельные нагрузки на разрыв.
Углепластиковые. В состав этого изделия входит небольшое количество алмазной крошки, а также графит. Эти элементы имеют высокую прочность на излом, а также обладают высокой ударной прочностью.
Базальтовая. Базальт является основным элементом в составе этого материала. Он представляет собой расплав определенных горных пород. Его вплетают в пластиковые нити, а из этих нитей делают арматуру. Базальтовые использовать можно в тех случаях, когда требуется поступление в помещение беспроводных сигналов, также радиоволн.

При строительстве больших промышленных зданий, а также коттеджей в основном используются металлические изделия с очень высокой электропроводностью, а также достаточно простые при монтаже.

Обзор типов прутьев

Главной характеристикой, которая имеет значение при выборе прутков, является устойчивость под воздействием изгибающих нагрузок.

Можно выделить два основных типа, которые чаще всего используются при возведении фундамента:

из металла (сталь);
стеклопластик.

Продукт, в основе которого лежит композитный материал, имеет свои плюсы. Например, стекловолокно в составе пластиковых прутьев остается устойчивым к воздействию коррозии даже при частичной заливке бетоном.

Диаметр арматуры лежит в пределах диапазона от 6 до 32 мм. Чем больше значение данного параметра, тем надежнее будет конструкция фундамента. Чтобы принять правильное решение, какую арматуру лучше использовать, нужно определить ее целевое назначение.

Так, в качестве монтажных прутьев достаточно задействовать вариант диаметром 6-10 мм. При строительстве фундамента рекомендуется использовать арматуру от 10 мм и более.

Альтернативные виды арматуры для фундаментов

Вязка композитной арматуры для фундамента ограждения Кроме металлической арматуры, также активно используется композитная арматура. В большинстве случаев, это стеклопластиковое волокно, которое обладает рядом ключевых преимуществ:

стекловолокно прочнее металла, поэтому и меньше его нужно для армирования фундамента;
композиты стойкие к атмосферному влиянию, не подвержено коррозии;
они гибкие и легкие, поэтому легко транспортируются и быстро укладываются;
обвязывается такая арматура пластиковыми стяжками;
учитывая, что производители продают композитную арматуру в бухтах, то прямо на строительной площадке не составит труда порезать ее на куски необходимой длины. Таким образом, количество отходов будет минимальным.

Армировать также можно и подручными материалами, ведь к фундаментам для заборов предъявляется значительно меньше требований по прочности и надежности. Но лучше все сделать изначально правильно, чтобы получить максимально надежное и долговечное основание.

Как выбрать арматуру и какая должна использоваться

Для выбора диаметра стержней существует простая методика:

Вычисляется площадь сечения бетонной ленты. Например, при ширине 0,4 и высоте 0,6 м площадь составит 0,24 м2 или 240000 мм2.
Умножаем полученную площадь на 0,001. Получаем 240 мм2. Это минимальная суммарная площадь арматурных стержней.
Общую площадь стержней делим на желаемое количество или площадь сечения одного прутка. Получаем сечение или количество горизонтальных стержней в каркасе. По таблицам СНиП подбираем близкий по размерам вид арматуры. В данном случае оптимальным вариантом получится 4 стержня диаметром 10 мм.

ВАЖНО!
Расчетная суммарная площадь сечения арматуры — это минимальное значение. Его можно увеличивать, но нельзя уменьшать.. На практике обычно поступают проще

При самом распространенном сечении ленты 30-40 см на 60-70 см применяют пруток диаметром 12 мм, а при больших размерах — соответственно 14 мм и более, в зависимости от условий строительства

На практике обычно поступают проще. При самом распространенном сечении ленты 30-40 см на 60-70 см применяют пруток диаметром 12 мм, а при больших размерах — соответственно 14 мм и более, в зависимости от условий строительства.

Диаметр арматуры

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
пруток с гладкой боковой поверхностью и сечением от 6 мм;
пруток, изготовленный из стальной проволоки марки ВР;
вязальную проволоку.

Процесс укладки арматуры

Прежде чем армировать фундамент для забора, нужно подготовить следующие материалы:

Крюк для плетения прутков.
Металлические прутья, длина и количество которых устанавливаются методом подбора.
Проволоку для фиксации разных элементов конструкции.

Каркас

Армирование основания под забор подразумевает сборку сетки из металлических или композитных прутьев, соединение которых производится проволокой с помощью крюка. Связывание прутьев производится так:

Проволоку сгибают по центру.
В появившуюся петлю продевается крюк.
Края заворачиваются в диагональном направлении, заводятся в крюк, связываются.

Вышеописанный процесс считается базовым, но есть большое количество иных технологий. Иногда крепление арматуры производится с помощью специальных насадок. Сделать быстрее процедуру армирования позволяет электрический крюк.

Опалубка под фундамент

Виды фундамента и особенности выбора

Выбирать определенный вид фундамента под изгородь нужно с учетом следующих факторов:

Возможность промывания сооруженного забора подземными водами.
Состав почвы и уровень ее проседания под действием негативных сезонных факторов.
Высокие изгороди из профнастила могут наклоняться от сильного ветра.
При незначительном весе полотна изгороди учитывается общая масса возведенного сооружения.

Основание для ограждения на склоне

При монтаже забора возле автомобильных дорог либо железнодорожных путей фундамент обязан выдерживать высокую вибрацию, а также давление от перемещения грунта.

Ленточный фундамент для забора

Во время сооружения ограждения на приусадебном участке лучше всего сделать ленточный фундамент. Эта конструкция может выдерживать как тяжелые ограды, так и сезонные перемещения разных слоев почвы.

Ленточный фундамент – это цельная бетонная лента с установленным каркасом из металлопрофиля. Для создания этого типа фундамента должен использоваться цементный раствор

Причем большое внимание необходимо уделять марке цементного состава, поскольку это значительно влияет на качество бетонного раствора. Профессиональные строители советуют применять цемент М300

Помимо этого, вода для замешивания бетонного состава должна быть очищенной и прохладной.

Ленточный фундамент относится к категории мелкозаглубленных оснований, поскольку имеет незначительную глубину заливки бетоном. Уменьшить вероятность деформации под действием сезонного вспучивания земли позволяет армирование ленты под забор. Схема армирования мелкозаглубленного основания следующая:

Во время поперечного армирования прутья устанавливаются с шагом приблизительно 300 мм.
Интервал между продольными прутьями каркаса делают не более 500 мм.
Дистанция между прутками арматуры составляет не менее 30 мм.

Перед заливкой основания забора

При обустройстве ленточного основания нужно соблюдать определенные правила:

Глубина траншеи с учетом климата региона, устойчивости земли и общей массы ограждения может находиться в пределах 600–800 мм.
Ширина траншеи выбирается приблизительно 300–500 мм.
Лента основания должна находиться выше уровня грунта на 300 мм.
Для сооружения опалубки требуется доска толщиной 30 мм.
Цементирование можно производить постоянно, причем не нужно ожидать, пока схватится нижний слой. Но более качественной является заливка цемента с перерывом на застывание.

Свайно-ленточный фундамент

Во время сооружения ограды на болотистой почве, наклонном участке, на пучинистой земле профессиональные строители советуют выбрать свайно-ленточное основание.

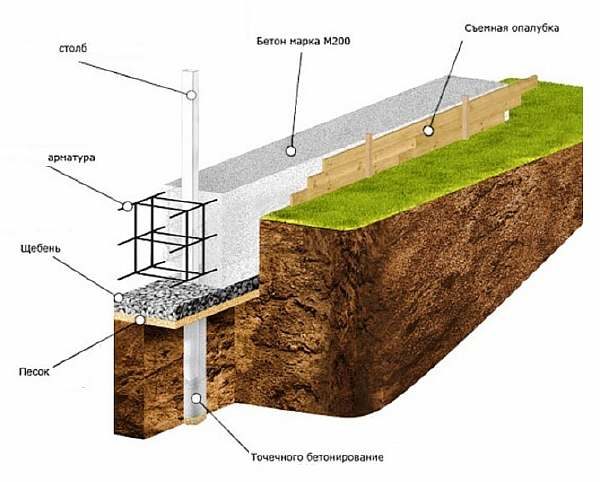

Схема ленты под забор

Основные этапы работ:

Выполняется разметка будущего ограждения, отмечаются участки месторасположения опорных столбов.
Под сваи делают скважины садовым буром.
На дно насыпается песок слоем 200–300 мм.
Затем производится гидроизоляция. Для чего применяются асбоцементные трубы, плотная пленка либо рубероид.
В скважине связывается вертикальный каркас из арматуры из 3–4 прутьев. Длина каркаса обязана быть по высоте больше сваи на 200 мм. В последующем выпуска арматуры связываются с основным каркасом при его армировании.
Скважины бетонируют. Для затвердевания цемента нужно выждать 12–14 дней, затем приступают к сооружению опалубки под основание.
В опалубку насыпается подушка из песка и щебня, производится армирование.

Схема армирования основания забора

Фундамент для пучинистой почвы

Организация основания под ограду на подвижных почвах является рискованной процедурой. Это обусловлено тем, что иногда сила пучения может поднимать целую конструкцию. Но, используя определенные технологии, можно залить основание и на этом грунте.

Описание технологии армирования

Армирование фундамента можно выполнить своими руками

При этом важно соблюдение последовательности проведения работ и выполнение всех рекомендаций

Процедура подготовки и армирования

Для возведения ограждения необходимо провести разметку местности, установить вехи и направляющие.
По периметру устанавливается шнур. Траншея строится строго по расположению шнура.
Монтируется поддерживающая подушка из смеси песка и гравия. Грунт насыпают слоями, утрамбовывают и заливают водой.
Проводится процедура армирования. Для этого берут прутья, имеющие продольное направление, и связывают в сетку, используя проволоку и крюк. У готовой конструкции высота должна быть в 2 раза больше ширины. Укладка арматуры проводится на твердое основание, для этого можно использовать кирпич или плиту. Высота такого основания должна быть не меньше 10 см. Кроме того, проводится укрепление сетки из арматуры.

Подготовка территории

Пред началом работ необходимо провести процедуру подготовки земельного участка. Для этого следует провести следующие действия:

Разметка участка
Вбивание колышков по периметру
Натягивание шнура
Строительство траншеи. Оптимальная глубина 110-150 см
Установка опорных через каждые 3-4 метра
Строительство опалубки с каждой стороны основания высотой 15-20 см
Установка арматуры
Укрепление арматуры при помощи столбов и прочих инструментов для опор. Это могут быть кирпичи, металлические трубы, столбы. Их обязательно следует обработать антисептическим раствором. Укрепления устанавливаются в почву на глубину 1 метр

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Какой фундамент выбрать?

На сегодняшний день наибольшей популярностью пользуется забор, построенный на

ленточном основании;
столбчатом фундаменте;
ленточно-столбчатом основании.

Схема ленточного основания

Строительство любого из них может быть выполнено самостоятельно без применения дорогостоящего оборудования и опыта работ в данном направлении. Ведь в большей мере для достижения положительного результата необходимо понимание технологического процесса и качественное проведение подготовительных мероприятий.

Схема столбчатой конструкции

Выбор конструкции

Под тяжелые заборы из натурального камня, шлакоблока, кирпича обязательно делают ленточный фундамент, который позволяет равномерно распределить нагрузку стройматериала на основание.
Столбчатый фундамент под забор своими руками требует минимальных денежных и трудовых затрат, отличается простотой исполнения, но подходит лишь для облегченных конструкций из доски, поликарбоната, профлиста, металлических решёток или шифера.
Сделать забор на ленточно-столбчатом фундаменте идеальное решение в тех случаях, когда есть необходимость полностью скрыть обзор от посторонних глаз в нижней части конструкции. В качестве основного материала для заграждения применяют кирпич, кованые или чугунные секции, профлист, поликарбонат.

Облицованный фундамент выглядит гораздо привлекательней и благородней. Для создания гармоничного ансамбля в ландшафтном дизайне, облицовка забора подбирается в едином стиле с имеющимися сооружениями.

Структура грунта

Немаловажное значение имеет и тип грунтового основания в месте проведения работ. Проседание почв, подмывание подземными водами и пучинистость грунтов доставляют немалые трудности при монтаже

Поэтому перед тем как сделать фундамент для забора следует получить общие сведенья об особенностях территории

В некоторых случаях достаточно пообщаться с соседями с прилегающих участков и обратить внимание как ведут себя в процессе эксплуатации инженерные сооружения в данной местности

Наличие оживленной автотрассы или железнодорожного полотна также влияет на целостность строений. В подобных случаях следует принимать в расчет колебания поверхности от интенсивного движения.

Расчет фундамента

На видео подробно рассказывается, как выполнить расчет основания самостоятельно.

В первую очередь необходимо провести тщательное изучение рабочего участка. Глубина фундамента для двухэтажного дома из пеноблоков должна быть выше средней глубины промерзания на 35–55 см.

Такие данные приемлемы лишь при условии отопления жилой площади в зимнее время года. В противном случае необходимо придерживаться установленной температуры промерзания для конкретного региона.

Относительное значение ширины ленты будет составлять 25 см. Это значение носит приближенный характер и будет меняться в процессе расчетов.

Следующий шаг – расчет давления на ленточный фундамент для двухэтажного дома. Для определения соответствующего значения целесообразно воспользоваться таблицей ниже.

Следующий этап – расчет суммарного веса ленточной плиты. Для этого необходимо предварительно вычислить ее объем, который рассчитывается с помощью произведения длины – L, ширины – А и высоты – В.

Полученное значение умножаем на удельный вес железобетона, который составляет 2500 кг/м3. Конечный результат – суммарный вес. Для расчета общей нагрузки – М – на несущий почвенный слой достаточно сложить это значение с весом здания.

Вид почвенного слоя	R
Глина с галькой	4,2–4,5
Глина с гравием	4
Песок крупнозернистый	6
Песок среднезернистый	5
Песок мелкозернистый	4
Супесь	3,2–3,5
Суглинок	3,2–3,5
Глина	6

Как связать арматуру

Из всего многообразия армированных сеток и каркасов, используется несколько методов их соединения. Вязка — это самый простой способ соединения.

Проволоку длиной 25-50 см перегнуть пополам;
Пропустить петлю в месте соединения и прихватить крючком;
С помощью крючка закрутить петлю вокруг другого конца проволоки.

Арматурные стержни связывают специально предназначенной проволокой так, чтобы стороны квадратных ячеек были равны 30-40 сантиметров. Вяжется горизонтально к вертикально стоящему стержню на 10-15 см от дна траншеи. Горизонтальная арматура проходит сплошной линией с нахлестом снизу и сверху.

Иногда на небольших нагрузках используется сварка, но сварочные работы имеют недостатки:

Сварка может уменьшить прочность конструкции;
Из-за увеличивающейся жесткости каркаса могут нарушиться соединения.
Армированное изделие не подлежит сварке, если его размер в диаметре превышают 20 мм;
Приходится нанимать и оплачивать работу сварщика. Соответственно, увеличиваются денежные расходы.

Конструкция обвязывается через каждый метр. Делаются квадраты с высокими арматурными стержнями, чтобы каркас опалубки был прочно обвязан и хорошо заармирован. Стеклопластик связывается пластиковыми хомутами. В работе надо иметь терпение.

В остальном — процесс не представляет особой сложности.

Какую арматуру использовать для фундамента забора

Чтобы правильно определить, какую арматуру лучше использовать для основания, нужно точно выполнить расчет. Он производится по специальным таблицам. На практике, как правило, применяется арматура диаметром 8–16 мм. Оптимальный размер прутьев составляет 11,7 м. Можно доставлять на строительную площадку по 6 м.

Варианты материала для основания забора

С учетом СНиП для армирования фундамента используют арматуру:

холоднодеформированную, сечением 8–12 мм;
термомеханически упрочненную, сечением 8–12 мм;
горячекатаную, сечением 8–16 мм.

Показатели качества:

основной класс по прочности растяжения обозначается: А – горячекатаная арматура, В – холоднодеформированная;
дополнительные качества – эластичность, холодостойкость, свариваемость. П – арматура повышенного сцепления, С – свариваемая.

Схема армирования фундамента

Для фундаментов чаще всего используют арматуру А400 или класса В500.

При этом арматура А400 имеет разновидности:

АТ400 – прутья, которые дополнительно прошли термообработку. Это значительно повышает прочностные характеристики без увеличения диаметра;
А400С – вид прутьев, для соединения которых можно использовать как проволоку, так и сварочный аппарат;
А400К – за счет специальной обработки арматура не подвергается коррозийному процессу. Используется при высоком залегании подземных вод.

Армирование ленты

Применяется как металлический прут, так и стекловолокно

В первую очередь следует обращать внимание на качество материала. Стекловолокно выбирается с учетом показателей изделия, которые должны быть эквивалентны металлической арматуре с требуемым сечением

Эти характеристики можно узнать у изготовителя.

Опалубка забора
