Откатные (раздвижные) ворота
Установка откатных ворот производится, если вас не устраивают обычные распашные, или для экономии места. Ведь они напоминают купе (его дверцы). Откатываясь вдоль стены, забора, помещения, ангара они практически не выходят за его габариты.
Такие ворота – весьма популярное, но дорогое удовольствие. Если сравнивать их с другими системами – установка откатных ворот своими руками всегда требует определенных навыков и некоторой подготовки. Человек, который производит монтаж, должен иметь соответствующий опыт.
Раздвижные ворота
Общий каркас таких ворот делается так же из профилей, отличается наличием направляющей, приваренной к нижнему профилю. Направляющая нужна для того, чтобы перемещаться по роликам, которые привариваются к швеллеру и столбам (к столбам привариваются ролики для поддержки ворот).
Дополнительно к столбам также крепятся специальные улавливающие элементы, необходимые для уменьшения силы столкновения при открывании и закрывании ворот.
Схема раздвижных ворот
Их можно открывать (откатывать) руками, но если вы хотите автоматизировать ворота, то используйте электродвигатель для управления. Дополнительно установите механизм перемещения (рейка с зубцами или цепная передача).
Нюансы возведения ворот
Основных этапов несколько: определение размеров подвижного полотна; монтаж столбов, если это необходимо; изготовление створки, ее крепление в проем; установка привода и его подключение.
Как правильно определить размеры подвижной секции?
Если проем уже сформирован, останется лишь рассчитать точные габариты ворот. Раздвижные конструкции обычно имеют длину, которая соответствует значению 1,5 ширины проезда. Можно изменять его в большую или меньшую сторону, все зависит от особенностей конструкции, размеров проема и ширины улицы. Последний из факторов позволяет определить угол поворота авто при въезде и выезде участка.
Ширина проема в свою очередь рассчитывается с учетом размеров транспорта, который имеет доступ на объект. Соответственно, чем крупнее его габариты, тем больше должна быть створка.
Оптимальная длина ворот (ширина проема + место отката) = проем ворот*1,6
А утяжеление конструкции напрямую влияет на качество крепежа и общую стоимость ворот
При монтаже своими руками важно не забыть о том, что рядом с проемом должно быть достаточно свободного места для перемещения секции
Установка столбов
Обычно при обустройстве забора несущие столбы для крепления ворот закладываются во время строительства ограждения, а на последнем этапе уже монтируется подвижная створка. Но если все работы производятся одновременно, то при установке опорных стоек для ворот учитывается вес подвижной конструкции.
В качестве несущих столбов под крепление ворот могут использоваться изделия из металла, бетона, кирпича. Размеры отверстий в почве определяются диаметром стоек + небольшой запас. На дно укладывается слой грунта и песка, затем с помощью уровня столбы выравнивают в ямах. После этого можно выполнять заливку бетонным раствором.
Фундамент
В качестве усиления основания используется закладная деталь, арматура. В случае со средней балкой можно заложить своими руками в фундамент металлические опоры или готовый каркас, на который будет в дальнейшем устанавливаться электропривод и крепиться несущий рельс и створка.
Монтировать опорный столб надо на глубину не менее одного метра
Расстояние между роликами в данном случае лучше брать максимально большое, насколько позволяет размер подвижной створки. Это обеспечит надежность конструкции.
Фундамент конструктивной части ворот
Вместо консольных блоков используются двойные роликовые системы, которые охватывают несущую балку поверху и понизу. Сам же рельс используется со сплошным сечением, без прорезей, как это необходимо в случае с нижней балкой.
Изготовление рамы подвижной створки
Для полотна ворот нужно сделать своими руками ровную конструкцию с идеально прямыми углами и параллельными трубами сечением 60х40 мм или 50х50 мм по периметру без отклонений. Упрочнить створку можно с помощью ребер жесткости (40х20 мм).
Чертеж каркаса рамы на проём в 4 метра.
Их используют довольно много и устанавливают под разными углами, особенно, если конструкция крупногабаритная. Данное решение позволяет избежать перекоса рамы при эксплуатации. Обшивка должна быть привлекательной, надежно и максимально легкой, чтобы дополнительно не утяжелять конструкцию: профлист, поликарбонат, тонкий листовой металл.
Монтаж подвижной секции
Сначала нужно определить местоположение фурнитуры, и проверить правильность монтажа всей конструкции. Для этого створка устанавливается в вертикальное положение. Ворота со средней балкой несколько отличаются от аналогов с нижним расположением несущей рельсы.
В несущую балку вставляем в тележку с роликами. Эту конструкцию устанавливаем на фундамент (швеллер), далее выдвигаем балку в проем. При этом регулируем просвет между столбом и концом балки.
Это в первую очередь проявляется в том, что нижний уловитель играет роль крепежного элемента для средней балки при закрытом положении ворот. Подвижная створка удерживается боковым кронштейном и соединена с несущей балкой.
Изготовление ворот из пиломатериала
Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.
Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан
Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции
Соединение в пол доски
После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.
Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.
Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.
Видео описание
В видео показано, как сделать ворота из дерева своими руками:
Монтаж деревянных ворот
Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.
О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.
А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.
Петли для деревянных ворот
Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.
На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.
Видео описание
В видео показано несколько вариантов красивых деревянных домов:
Дополнительные операции
На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.
Видео описание
В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:
Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.
Установка замка
В большинстве случаев устанавливают 2 вида замков – навесные или врезные
Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины
Схема для изготовления дверей из профтрубы
Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.
При установке нужно следовать нескольким важным правилам:
- Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
- Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
- Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.
Установка запорных конструкций
Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.
Утепление дверей
Как сделать подъемного типа ворота для гаража: пошаговая инструкция
Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.
Инструменты, материалы
Для работы понадобятся:
- Профнастил толщиной 0,7 мм для обшивки.
- Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
- Металлический уголок 40*40 мм, толщиной 4 мм.
- 2 пружины диаметром 30 мм.
- 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
- Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
- Стальной лист толщиной 4 мм.
- Швеллер ‒ 40*80 мм.
Из инструментов должны быть:
- набор гаечных ключей;
- шуруповерт;
- электродрель;
- молоток;
- отвертка;
- рулетка, уровень, маркер или карандаш;
- болгарка;
- сварочный аппарат.
Подготовка проема
До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:
- Наличие достаточного свободного пространства для крепежа направляющих.
- Ровность стен как по вертикали, так и по горизонтали.
- Соответствие несущей способности к будущей нагрузки от ворот.
Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.
С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.
Создание коробки
Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.
Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.
Элементы монтируются в виде буквы П: два по бокам и один сверху.
Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.
Сборка рамы, установка направляющих
Описание по изготовлению рамы выглядит так:
- Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
- Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
- Места стыков прихвачиваются сваркой.
- Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
- Для повышения жесткости рамки по углам допускается приварить косынки.
- Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
- Проводится пробная установка в проем. Проверяется соблюдение уровня.
Теперь нужно приступать к созданию другой рамы, которая будет под потолком:
- Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
- Крепятся к опорным балкам болтами.
- Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
- Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.
Все соединения проверяются на соблюдение вертикали, горизонтали.
Обшивка, фиксация створки
Порядок работ:
- Готовая рамка кладется на горизонтальную плоскость.
- К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
- Болтами фиксируется ручка для открывания полотна.
- Створка выставляется в проеме. Проверяется крепление рычагов пружин.
- Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
- Регулируется натяжение пружин.
При механическом управлении ставится запорное устройство, замок.
Утепление ворот
Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.
Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.
Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.
Монтаж системы управления
Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.
В стандартный комплект входят:
- блок управления;
- приемник сигнала;
- пульт дистанционного управления.
Краткий порядок установки автоматики:
- Створка проверяется на наличие зазоров.
- По инструкции производителя выполняется сборка привода.
- По центру потолка фиксируется направляющая балка.
- В задней части балки крепятся кронштейны на дюбеля.
- Монтируется привод.
- Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
- Прокладывается электрическая проводка.
- Выполняется пробный запуск.
Инструменты для сборки и установки откатной конструкции
Набор инструментов и оборудования прост, за исключением сварочного аппарата и бетономешалки, которые можно арендовать:
- Болгарка, шуруповерт, перфоратор.
- Молоток, уровень, рулетка.
- Емкость для замешивания раствора, шанцевый инструмент.
- Набор гаечных ключей для крепления и регулировки фурнитуры.
Для прокладки электрокабеля, питающего двигатель откатного механизма (если ворота будут автоматизироваться), необходимо выкопать траншею глубиной около 30 см, и утеплить ее. При прокладке кабеля по воздуху все столбы должны иметь заземление, как и конструкция ворот. Участки присоединений кабеля к системе автоматики и к двигателю должны помещаться во влагозащищенный неэлектропроводный корпус.
Распашные деревянные ворота своими руками
Распашной вариант ворот для нашей страны является традиционным. Створки такой конструкции могут быть оббиты разными материалами. Одним из часто используемых является дерево. Данный материал отличается достаточной долговечностью и прочностью, а также простотой в обработке. Далее рассмотрим, как изготавливаются распашные деревянные ворота на изгородь своими руками.
Особенности конструкции:
Состоят распашные ворота из:
- Каркаса;
- Обшивки;
- Опорных столбов.
Количество петель зависит от площади, а следовательно и веса створок. Для личного участка в том случае, если его хозяева пользуются только легковым автомобилем, оптимальной шириной ворот будет 2.5 — 3м.
Какие материалы понадобятся:
Сборка распашных деревянных ворот выполняется из следующих материалов:
| Материал | Характеристики | Назначение |
| Брус | 70*50мм | Для изготовления рамы створок |
| Брус | 50*50мм | Для изготовления горизонтальных ребер жесткости |
| Доска строганная | 100*25мм | Для обшивки створок |
| Петли, ручка, щеколды | ||
| Бревно деревянное дубовое | Диаметр 15мм | Для опорных столбов ограды |
В том случае, если нет возможности установить дубовые столбы, можно заменить их на профилированную трубу 80 * 80мм.
Установка опорных столбов:
Итак, под опорные столбы необходимо пробурить две ямы с шагом, немного большим ширины будущих ворот. Глубина их обычно составляет 70-100см. В том случае, если будут использованы деревянные столбы, их концы предварительно пропитывают антисептиком.
Совет: Как можно сделать новые распашные деревянные ворота максимально надежными? Традиционно при изготовлении их своими руками для пропитки части столбов, находящейся под землей используется гудрон. Однако применять его не стоит потому, что он препятствует поступлению воздуха в дерево, в результате чего последнее начинает подгнивать. Лучше обработать концы столбов отработанным автомобильным маслом или олифой.
Столбы ставят в ямы и засыпают щебнем
Важно расположить их строго вертикально, иначе створки ворот впоследствии не будут закрываться, цепляясь за землю
Изготовление каркаса:
Вопрос о том, как сделать распашные деревянные ворота на участке своими руками, сводится, в том числе, и к правильному изготовлению и обшивке каркаса. Сбивается он из бруса с применением оцинкованного уголка. Для того, чтобы сделать его более надежным следует смонтировать ребра жесткости. Для этого поперек каркаса в горизонтальном направлении набивают еще по два бруса для каждой створки.
Важно: Перед изготовлением каркаса под створки нужно как можно тщательнее провести замеры. Иначе ворота не будут закрываться. Расстояние между вертикальными брусьями каркасов створок и опорными столбами для свободного поворота должно составлять не менее 0.5мм
Расстояние между вертикальными брусьями каркасов створок и опорными столбами для свободного поворота должно составлять не менее 0.5мм.
Как обшить каркас:
Ворота распашные деревянные можно обшить не только обрезной доской, но и вагонкой или даже блок хаусом. Иногда для этой цели используется и обычный штакетник. Доски нужно обрезать по высоте ворот и обработать рубанком. Располагать их на каркасе можно как сплошняком, так и с небольшим шагом. Закрепляют доски обшивки или гвоздями или на саморезы.
Установка ворот:
Способ установки ворот зависит от того, из чего именно изготовлены столбы. К деревянным, петли крепят на саморезы. В том случае, если опоры бетонные, фиксацию можно произвести на хомуты. На металлические столбы петли крепят сваркой или болтами. В последнем случае предварительно нарезается резьба. Створки ворот следует устанавливать на высоте примерно 10см от земли.
Таким образом вопрос о том, как лучше изготовить ворота деревянные распашные на заборе своими руками сводится к строго вертикальной установке столбов, изготовлению надежного каркаса и обшивке его предварительно раскроенной доской.
Видео по теме «распашные деревянные ворота своими руками»:
Что стоит учесть при монтаже распашных ворот?
После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.
Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.
Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.
Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.
Купить готовые ворота в Петровиче =>>
Характеристика и монтаж распашных ворот
Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.
За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.
Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.
Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.
Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.
По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.
Автоматические ворота
Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.
Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.
Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича
На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.
Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.
Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.
Купить готовые ворота в Петровиче =>>
Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.
Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.
Делаем выбор
На выбор материала и типа запорных систем влияет несколько факторов:
- материал забора;
- стиль оформления дома и двора;
- степень прочности;
- желаемая декоративность;
- наличие свободного пространства;
- возможность сделать самостоятельно;
- стоимость.
Кованые элементы
Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.
Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.
Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:
- простая в исполнении;
- долговечная;
- непрозрачная;
- красивая;
- простая в уходе;
- недорогая.
На участке
Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.
Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.
Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.
В деревне
Вы спрашивали – отвечаем
Мы рады, что читательская аудитория нашего блога постоянно растет. Ваши обсуждения и комментарии, оставляемые практически под каждой статьей – это живая оценка нашей работы. Эта обратная связь очень важна, а цикл статей о калитках является реакцией на ваши просьбы. В соответствующем разделе сайта «Вопрос/ответ» мы готовы ответить на конкретные вопросы, касательно того, как сделать калитку из дерева своими руками. Сейчас же, для ознакомления предлагаем блок информации, в котором вы найдете обобщенные ответы на многие присланные вопросы.
Срез верхней части
При создании калитки из деревянного штакетника ширину и высоту брусков можно выбирать произвольно. А вот верх должен быть срезан под двойным или одинарным углом – так с калитки будет эффективно отводится вода, влага не будет заполнять древесину, постепенно ее разрушая.
Полукруглая калитка
Такая форма является одной из наиболее успешных. Сток воды в этом случае обеспечен на все 100 %. Да, и вид она имеет великолепный. Оформлять полукруглым срезом верхнюю часть деревянного изделия нужно уже, когда она полностью собрана. Обрезать каждый отдельный штакетник так, чтобы получился идеальный полукруг крайне сложно. Наш читатель спрашивал, почему у него не получилось. Так вот, была не соблюдена технология, подразумевающая предварительное изготовление лекала, к примеру, из картона. Согласно нему, на надежно скрепленном полотне карандашом очерчивается полукруг. А уже по этой метке лобзиком делается срез. И еще одни важный момент: учтивая тот факт, что крайние штакетины будут срезаны практически до карниза, при определении длины элементов нужно давать определенный запас.
Ширина проема
Выше по тексту мы указали, что ширина проема калитки равна – 1200 мм. По нашему мнению, именно такой размер будет оптимальным. Если есть помехи какого-либо рода, то калитку допускается сделать 1-метровой. Уже – смысле нет, поскольку она не будет выполнять свое функциональное предназначение как положено. Через проем без проблем должна проехать детская коляска, мотоцикл, строительная тачка. Шире делать калитку, чем 1200 мм тоже не стоит. Иначе придется решать проблему снижения прочности конструкции и надежности. Опять же, если калитка получается шире, в силу определенных обстоятельств, то придется уже в конце сборки с изнанки по краям набить две дополнительные поперечные планки. В этом случае риск продольной деформации объекта будет сведен практически к нулю.
В завершение, как всегда, тематическое видео с интересными идеями по деревянным калиткам:
Сборка каркасов створок и калитки
На ровной поверхности нарисуйте или разметьте прямоугольник, соответствующий размеру створки ворот. Для проверки точности прямых углов измерьте обе диагонали прямоугольника. Они должны быть абсолютно одинаковыми. Сварите внешнюю раму из профильной трубы основного сечения, обрезанную под углом 45 градусов.
Усиление каркаса осуществляется путем установки поперечных и диагональных перемычек из профильной трубы меньшего сечения или уголка.
Зачистите все сварные швы до получения ровной поверхности с помощью болгарки. Удалите с поверхности металла ржавчину, если она есть, следы грязи, масла и покрасьте ее за 2 раза краской для наружных работ.
Закрепление петель
Установка створок ворот и калитки осуществляется на крупных гаражных петлях. Первоначально все петли привариваются с электросваркой к закладным пластинам на опорных столбах. Сварной шов выполняется по всей длине крепежного края.
Установка фурнитуры
В полный комплект фурнитуры распашных ворот могут входить такие устройства как:
- замки, с помощью которых можно надежно закрыть ворота и калитку с любой стороны;
- нижние фиксаторы, необходимые для удержания нижней части створок в неподвижном положении и частичного снятия нагрузок с замка;
- защелка или задвижка для запирания ворот изнутри;
- механический привод и автоматика дистанционного управления;
- осветительные приборы, сигнализация и камера наружного наблюдения.
Установленный замок может быть навесным, накладным или врезным. Врезные замки устанавливаются полностью или частично внутри профильной трубы, из которой сварен каркас створки. Иногда для такой установки используют накладные металлические коробки.
Нижние фиксаторы.
Порядок изготовления ворот из дерева
Рассмотрим порядок изготовления распашных деревянных ворот. Ширина (расстояние между столбами) составляет 3,4 м, а высота — 2 м. Столбы и петли металлические, все остальные элементы ворот из древесины.
Инструменты и материалы
Для изготовления ворот понадобятся:
- доски обрезные толщиной 30-40 мм;
- деревянные бруски 50 × 50 мм (можно взять бруски другого сечения, например, 40 × 70 мм);
- 4 или 6 гаражных петель (бочонок, под сварку);
- 2 столба из трубы прямоугольного сечения (понадобится размер не менее 80 × 80 мм, но лучше — 100 × 100 мм);
- садовый бур для изготовления гнезд под установку столбов;
- цемент, песок, вода, емкость для изготовления раствора для заливки столбов;
- рулон рубероида;
- сварочный инвертер с электродами;
- электропила, электролобзик, ручная ножовка (хотя бы один из этих инструментов);
- электродрель с набором сверл;
- шуруповерт, отвертка, пассатижи и другие слесарные инструменты.

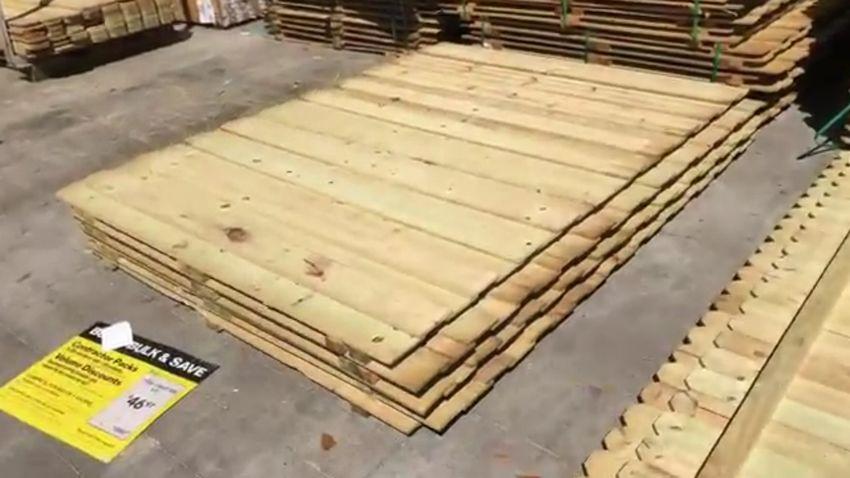

Начать следует с подготовки материалов
Установка столбов
Это самый первый этап работ. Подготовку (планирование площадки и уборка лишних предметов) мы не рассматриваем, так как эти действия обычно производятся задолго до начала сборки ворот. Порядок действий:
- производится разметка. Отмечаются точки центров гнезд под столбы;
- с помощью садового бура изготавливаются гнезда. Их глубина должна быть не менее 1,5 м, чтобы обеспечить надежность и устойчивость опор. Во время бурения необходимо следить за вертикалью, иначе столбы будут стоять с наклоном;
- из рубероида сворачивают трубки так, чтобы их стенки состояли из 2 слоев. Опускают их в гнезда и обминают, чтобы получились гильзы;
- устанавливают металлические трубы. Нижнюю часть покрывают битумной мастикой или краской. Торцы можно заварить или просто заткнуть материалом, устойчивым к воздействию влаги. Положение столбов следует зафиксировать (некоторые владельцы сразу устанавливают горизонтальную поперечину, чтобы усилить опоры);
- замешивают раствор и заливают гнезда. Выдерживают несколько дней (желательно неделю), чтобы бетон хорошо застыл.
После этого можно переходить к изготовлению створок.
Пошаговая работа возведения ворот
Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.
Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.
Учимся делать створки для ворот
- Подготовить чертеж.
- Расчет материалов происходит из ширины конструкции.
- При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.
Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.
Грунтовка и покраска ворот
Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.
