Ворота автоматические рулонные. Как самостоятельно выбрать и установить?

Монтаж рулонных ворот

Хозяева, которые привыкли делать в своем доме и на участке все самостоятельно, иногда решают монтировать роллетные ворота своими силами. Однако, учитывая вес конструкций, наличие в них большого числа комплектующих, установка данных изделий — задача, которую лучше делегировать профессионалам. Упустив из виду хотя бы одно указание, прописанное в инструкции, можно получить небезопасные в эксплуатации системы. Более того, неправильно установленные ворота работают с перебоями и быстро выходят из строя.

Воспринимать самостоятельный монтаж ворот как способ сэкономить — тоже не совсем верно. Стоимость установки обычно не превышает 10 % от цены самого изделия. При том, что для выполнения монтажа конструкций потребуется множество специальных инструментов (перфоратор, набор сверл, шуроповерт, уровень и пр.), полный комплект которых есть в наличии не у всех. В таком случае, возможно, что-то придется брать в аренду. А это — тоже затраты, причем порой большие, чем стоимость монтажа.

Для тех, кто все же решит устанавливать рулонные ворота самостоятельно, ниже приводим основные этапы, которые нужно будет выполнить:

Подготовка проема и проверка комплектации рулонных ворот

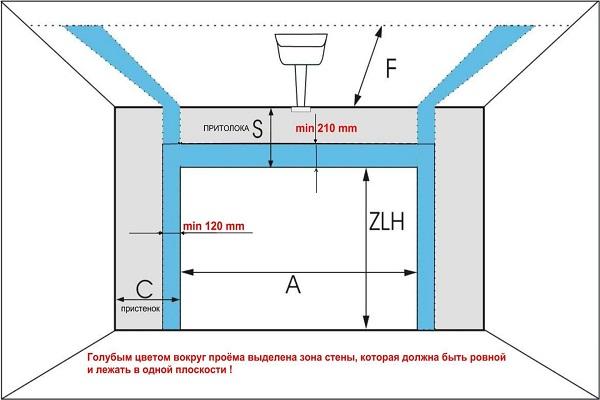

Проем для установки рулонных ворот должен отвечать следующим требованиям:

  • иметь прямоугольную форму,
  • поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурки и трещин,
  • отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей — не более 5 мм.

В комплект поставки роллетных ворот должна входить крышка короба, роллетное полотно в сборе, направляющие шины, короб в сборе с крышками и валом, а также дополнительная комплектация в наборе. Только убедившись, что все необходимое на месте, можно приступать к следующему шагу.

Установка автоматики на распашные ворота гаража своими руками

Самостоятельно установить электроприводы на створки ворот можно в их верхней или нижней части, а для защиты от воздействия внешней среды, монтаж лучше проводить с внутренней стороны помещения.

1. Прежде чем установить выбранный привод следует убедиться в том, что гаражные створки легко открываются, а также хватает места для их открытия под требуемым углом.

2. Ознакомиться со схемой установки, представленной в комплекте с приводным устройством.

3. С помощью рулетки и строительного уровня произвести точную разметку крепления приводов на стенах и створках ворот гаража.

4. На стены гаража, в места, размеченные под монтаж приводов, приварить или установить с помощью дюбелей металлические пластины, которые позволят надежно закрепить устройства.

Выбирать автоматику для ворот следует с учетом температурного режима, в котором они будет эксплуатироваться

5. Приварить кронштейны к гаражным створкам.

6. Болтами прикрепить приводы на кронштейнах к вмонтированным на стенах пластинам. С помощью специального ключа произвести разблокировку приводного устройства, переведя его в ручной режим и установить механизм.

7. Если автоматика не обеспечена концевым выключателем, то необходимо будет установить дополнительные упоры.

8. Установить блок управления и проводку, тщательно закрепив их на плоскости стен и скрыв под защитным кожухом.

9. Проверить работоспособность устройства, подключив его к электропитанию. В соответствии со схемой устройства запрограммировать брелоки.

При правильной установке, ворота гаража будут открываться плавно и без задержки. Проведение профилактических мер позволит предотвратить возможные поломки.

Автоматизация ворот делает пользование гаражом более комфортным, благодаря пульту ДУ створки ворот можно открывать и закрывать, не покидая автомобиль, тем самым экономя время.

Монтаж гаражных автоматических ворот — видео

Подготовительные работы

Для монтажа роллетных ворот понадобится следующая оснастка: рулетка, дрель, уровень, кусачки, шуруповерт, перфоратор, молоток, нож. Если гараж построен из таких материалов, как кирпич или газоблок, необходимо дополнительно приобрести металлический уголок. Проем в обязательном порядке должен быть ровным.

При качественной подготовке монтаж ворот принесет владельцу лишь минимальные затраты.

Для установки ворот своими силами не помешает купить надежные направляющие. Также стоит проверить и остальной комплект деталей: коробка, электропривод с корпусом, полотно из ламелей.

Роллетные гаражные ворота, по сравнению с традиционными, не выходят на дорогу, тем самым не делая препятствий для маневра. По этой причине нет необходимости в свободном пространстве возле стены или под потолком строения. Подобную конструкцию изготавливают по персональному заказу, после чего ее установка абсолютно не вызывает проблем.

Основная составляющая ворот – это полотно, которое состоит из маленьких профилей, фиксируемых замком-зацепкой. Снизу предусматривается деталь, обеспечивающая прилегание ворот к полу. Сверху установлены усилители, благодаря которым происходит фиксация к валу. Сами ламели производят из алюминия, с помощью роликовой прокатки, или получают методом литья.

Чертежи и расчеты

Чертежи, как правило, выполняются на этапе проектирования строения гаража, когда необходимо четко указать нужные размеры. Размер ворот, в основном, зависит от того, какой вид и тип транспорта владелец планирует хранить в гараже. Ширину ворот проектируют, опираясь на то, что она будет не менее ширины транспортного средства, дополнительно плюсуя 60 сантиметров, чтобы въезд оставался свободным.

Выбор материала

Чтобы самостоятельно изготовить роллетные ворота, необходимо подготовить следующие инструменты и материалы:

  1. Профилированный лист.
  2. Камень.
  3. Битый кирпич.
  4. Трубы из металла.
  5. Сварочный агрегат.
  6. Лопата.
  7. Цементный раствор.
  8. Кисти.
  9. Покрытие.
  • Саморезы.
  • Петли.
  • Болгарка.

Перечень необходимых инструментов

Инструменты, которые пригодятся:

  1. Заклепочник.
  2. Кусачки.
  3. Молоток.
  4. Отвертка.
  5. Уровень.
  6. Маркер.
  7. Нож.
  8. Ключи.
  9. Дрель.
  • Перфоратор.
  • Рулетка.

Установочные работы

После того, как владелец полностью изучит инструкцию установки роллетных ворот, он без особых трудностей установит их своими собственными руками. Перед началом работы необходимо проверить готовность портала для монтажа конструкции (как и для чего это делать, описывалось ранее). Планируя подключение электрического привода, стоит подумать и о проводке.

Крепление направляющих

Для установки креплений рулонных ворот нужно:

  1. Отметить, где будут находиться отверстия.
  2. Просверлить стенки для крепежа.
  3. С помощью сверла сделать отверстия для заглушек.

Монтаж роллет

Для монтажа роллетного полотна нужно установить столбы на фундаменте. Сильно углублять их не стоит, а лишь должным образом армировать. Сверху стойки соединяются благодаря перемычке или стальной балке. Над воротами делают крышу, чтобы была защита от осадков.

Установку начинают со сборки каркаса, в виде буквы П. Все работы стоит проводить на полу. Верхнюю часть каркаса оборудуют коробом с валом, а боковые – шинами. Готовые ворота прикрепляются к стенкам строения. После полотно необходимо намотать на вал.

Для повышения стойкости ко взлому владельцу стоит подумать о замке или профиле с ригелями, а также цилиндром.

Установка автоматики

Роллетные ворота могут оснащаться автоматикой, благодаря чему их открытие и закрытие происходит без активных действий со стороны человека.

Автоматика управляется при помощи пульта или благодаря клавишам. Если здание гаража небольшое, его можно открыть благодаря кардану.

Делать ли автоматический механизм привода открытия и закрытия ворот или нет – решение нужно принимать во время составления проекта.

Лучше всего отдать предпочтение мотору, который имеет крутящий момент с запасом.

Автоматика для распашных ворот

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

  1. открываются наружу и внутрь;
  2. устанавливаются даже в ограниченном пространстве;
  3. бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

  • рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
  • линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

  • электромеханический (с червячным редуктором и электродвигателем);
  • гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.

Монтаж роллетных ворот

Перед тем, как начинать работы, следует разложить на свободной плоскости все составляющие. Так, будет удобнее сосредоточиться и понять особенности крепления каждого элемента.

Предварительно проводится подготовка проема:

  • очистить облупившуюся облицовку;
  • устранить трещины;
  • выровнять плоскость шпатлевкой.

Крепление направляющих

Установка роллетных ворот, ширина которых выше полутора метров, производят с помощником, потому что самому здесь будет очень неудобно справляться.

Сначала крепят профили, находящиеся сбоку:

  • просверлить в направляющих отверстия с диаметром 4 мм, соблюдая расстояние между каждым из них около 50 см;
  • внутри помещения сделать паз для крепления пружины, удерживающей механизм управления;
  • собрать короб, соединив его корпус с боковыми крышками посредством заклепок из алюминия;
  • вставит с правой стороны вала пружину;
  • прикрепить вал к коробу, расположенному на притолоке;
  • размечают крепежи, приложив каркас к поверхности;
  • делают отверстия, фиксируют направляющие;
  • продеть шнур внутрь пружины;
  • плотно закрутить каркас саморезами, либо анкерами;
  • крепежные отверстия закрыть пробками, входящими в комплектацию.

Монтаж роллеты

Устанавливая роллетные ворота своими руками, нужно правильно смонтировать полотно. К этой работе приступают после того, как каркас должным образом поставлен и зафиксирован.

Особенности крепежа:

  • ставить через вал, вставляя края ламелей;
  • зафиксировать концы полотна снизу концевым профилем;
  • просверлить отверстия в нижней планке (два штуки с отверстием 6 мм);
  • поставит в получившиеся пазы стопоры, что будут удерживать ламели;
  • закрыть роллет крышкой;
  • заклепать существующие отверстия;
  • с внутренней плоскости притолоки прикрутить кассету (ролик, полотно).

По окончанию всех работ, обязательно проверяют качество креплений. Полотно поднимают, отпускают, чтобы проверить ход материала. Если роллеты установлены неровно, то они не будут двигаться плавно. ровно. Поэтому, еще во время монтажных работ, осуществляют проверку линии горизонта строительным уровнем.

После завершения регулировочных мероприятий, с ламелей можно снять защитное покрытие.

Выбираем автоматику для откатных ворот

Откатные ворота – популярная защита въезда на частные, промышленные и общественные территории. Привод для таких ворот просто необходим, ведь тяжелую створку сложно двигать механически.

Конструкция откатных ворот подразумевает наличие места для отката полотна

Отвечая на вопрос “какой автоматический привод для откатных ворот лучше”, специалисты рекомендуют обратить внимание на следующие параметры:

  • соответствие характеристик привода и веса створки ворот (зависимость веса и тягового усилия);
  • климатические условия в регионе;
  • вид концевого выключателя (электромагнитный и электромеханический);

Специалисты настаивают, что в условиях российских зим лучше использовать электромагнитный выключатель, так как на него не действуют минусовые температуры.

интенсивность эксплуатации (для личного, общего и промышленного использования).

Каждая характеристика влияет на качество и долговечность работы ворот. Так, например, тяговое усилие напрямую зависит от веса створки, рассмотрим на примере двигателей Алютех:

  • для створок весом до 500 кг модель ROTEO RTО-500 с максимальным тяговым усилием в 500 Н (такой привод используется в частных домах и небольших предприятиях, где ширина ворот не превышает 3 метра);
  • ROTEO RTО-1000 – модель с тяговым усилием в 700 Н для ворот весом до тонны (подходит для въездных конструкций на стоянках, складах и тд.)
  • для полотна весом до 2 тонн предусмотрена модель ROTEO RTО-2000 (привод используется на промышленных объектах).

Российские производители автоматики (например, Алютех) выпускают автоматические приводы с учетом негативных погодных условий средней полосы России. В редукторы закладывается специальная арктическая смазка, которая не промерзает до температуры -30 и гарантирует бесперебойную работу техники даже в самые холодные ночи. В северных же областях производитель предлагает использовать дополнительный нагревательный элемент, который сохраняет мотор от морозов до -60 градусов.

Дополнительный нагревательный элемент обеспечит бесперебойную работу ворот даже за полярным кругом

Откатные ворота – тот вид защитной конструкции въездной группы, который предусматривает наличие автоматического привода. Полотно ворот, установленное на одной опорной балке, откатывается в сторону, то есть при механическом управлении весь вес створки оказывается в руках пользователя.

Откатные ворота можно открывать вручную в случае поломки или отключения электричества, но для этого понадобится физическое усилие.

Стоит отметить, что срок службы приводов составляет от 5 до 20 лет, если вам понадобилась замена оборудования, смело обращайтесь в Интбест.РФ, наши специалисты проведут осмотр объекта и вынесут свой вердикт по техническим возможностям.

Преимущества и недостатки

Роллетные ворота, как и любые другие системы входных групп, обладают рядом преимуществ, не лишены они и недостатков.

Достоинства:

  • компактность, особенно, если сравнивать эту систему с традиционными распашными конструкциями. Роллеты позволяют сэкономить до 2 метров пространства;
  • возможность проведения монтажа даже на пространстве с нестандартной формой и размерами;
  • простота эксплуатации;
  • отсутствие необходимости особого ухода, вроде окрашивания, смазывания;
  • простота монтажных работ, доступная даже человеку без особых строительных навыков;
  • легкость и малая затратность ремонта (он может быть необходим только при порче ламелий);
  • высокая внешняя эстетичность;
  • стопроцентное вписание в любой стиль дизайна;
  • возможность подобрать любой оттенок материалов;
  • доступная цена;
  • долговечность;
  • возможность противостояния коррозии;
  • защита помещения от пыли, грязи, шума;
  • высокий уровень устойчивости от взлома.

Недостатки:

  • ограничения по размерам для некоторых видов материалов (сталь ставится только до ширины в 7 метров, алюминий до 6 метров);
  • установка на гаражи, что не отапливаются, потому что такая входная группа практически не задерживает проникновение внутрь холодного воздуха;
  • быстрота обледенения, если не установлен элемент по предотвращению этой проблемы.

Сэкономить на установке автоматических ворот

Экономия на инженерных системах – это экономия времени

Мы делаем с вами автоматические ворота для того чтоб было быстро и удобно их открывать и закрывать, – это реальная экономия на автоматических воротах, – рулонных, сдвижных, распашных, откатных – неважно, – главное автоматических.  Суть самой экономии не в худшем качестве за ту же цену, а в разумном вложении в автоматические ворота с целью траты меньшего количества усилий, большего удобства, а экономический фактор не должен быть заоблачным, цены в NAVESOFF умеренные, а качество автоматических ворот при этом не страдает

Автоматические ворота экономят наши усилия и усилия наших близких, – некомфортно выходит на улицу в дождь, а кто-то приехал? Сэкономьте на усилиях с автоматическими воротами – откройте их прямо из дома. И это будет экономия и сохранение уюта. А самостоятельная установка автоматических ворот – это не экономия. Это растрата своего времени и средств. Самая большая ценность – это опыт и именно его компания NAVESOFF предлагает вместе с разработкой, продажей монтажом автоматических ворот.

Мы экономим ваше время тем, что когда то уже сделали выводы из своих и чужих ошибок и теперь говорим – наше качество гарантировано нашим опытом. Даже если не обращаться к опыту, то понятно, что NAVESOFF ведет далеко не один проект, а значит суммарные затраты на логистику, доставку, оснастку минимизируются за счет оптовых скидок и контрактов. Это позволяет вам приобретать дешевле, вместе с проектированием и монтажом, оставаясь уверенным в доступности цены.

Если отсутствует электроэнергия

При отсутствии света привод блокирует вал и ворота открыть невозможно. Также может выйти из строя трансмиссия или двигатель. В этом случае с помощью аварийного расцепителя можно открыть ворота с пружинным механизмом. Управлять аварийным расцепителем можно тягой изнутри, а снаружи он управляется ключом. Можно сказать, что это нейтральная передача, которая позволяет отключать двигатель от вала и поднимать полотно вручную.

Устройство, в котором отсутствуют пружины необходимо оснастить электроприводом с возможностью вращения воротком. Механизм открытия/закрытия вороткового редуктора составляет 40-60 циклов. Следует заметить, что в таком случае возможна только внутренняя установка короба. Открыть ворота вручную возможно будет только с внутренней стороны. А это значит, что нужна калитка или дверь, которая будет соединять гараж с домом.

Самостоятельный замер и проектирование автоматических ворот

Предположим, вы нашли хороший комплект автоматических ворот в интернете и решили самостоятельно установить автоматические ворота. Мы даже не будем с вами спрашивать какие конкретно ворота, – сдвижные, распашные, рулонные? Просто посмотрим на самостоятельную установку автоматических ворот с точки зрения специальностей, которыми неплохо бы обладать.

Итак, для начала неплохо бы все правильно замерить, то есть четко понимать на каком расстоянии и от чего, и что будет располагаться. Автоматические ворота очень различаются по конструкции и, соответственно, надо предположить, а лучше и даже обязательно перенести на бумагу план будущей конструкции. Надо учесть, что и на какую глубину будет уходить, измерить наклоны и неровности, иначе механизм автоматических ворот запросто заест, ну или служить он будет от силы полгода, до первых температурных скачков, которые тоже надо учитывать. Итак – замерить можно, нужно только прочитать что, где, когда и как. Надо просто сесть за учебники и сделать из себя хоть минимального инженера проектировщика механических систем. Освоить, получить мало-мальский опыт в установке именно автоматических ворот и приступать к замеру и проектированию.

Монтаж конструкции

По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:

  • накладная установка — с обратной стороны короба;
  • встроенная — вверху короба.

Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.

При установке каркаса роллетных ворот следует внимательно следить, чтобы засечки и соответствующие им отверстия совмещались, а сама конструкция располагалась по отношению к уровню пола строго горизонтально. Затягивают крепления равномерно, чтобы в дальнейшем не произошло перекоса.

Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом. В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины

В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.

Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.

Самостоятельный выбор системы автоматических ворот по приемлемой цене

Выбор автоматических ворот любого типа, – рулонных, сдвижных, распашных, откатных кажется довольно простым. Ну да, главное понять что хочется, а предложений автоматических ворот масса. Выбрать, не прогадать с размером ворот, докупить и скомплектовать необходимую автоматизацию, резервные системы. Ничего главное при этом не упустить. Ведь мы уже стали за месяц или за два профессионалами, когда учились замерять. Но теперь незадача, нужно организовать доставку до транспортной компании, забрать груз оттуда, так чтоб стоимость доставки не съела всю выгоду от покупки автоматических ворот на глазок в интернете.Даже доставив желательно переполошить всех родственников, ведь не монтировать же их в одиночку, а предварительно нужно прочитать туманную и путаную инструкцию, решить с чего начать, как правильно подготовить и так далее и так далее. В это время мы все еще без ворот, а время идет, а нам еще научиться минимальным азам сварки, работе электрика.

И так продлится не один месяц, а в это время сосед заказывает у нас в NAVESOFF и смотри, у него все уже сделано, а главное быстро. И цена не сильно выше. А почему? Потому что опыт и специализация. Компания NAVESOFF установила не один десяток систем автоматических ворот совершенно разного профиля, и нам в голову не приходит, что все это должен делать один человек. Для каждого дела есть своя профессиональная команда, – и для автоматических ворот это NAVESOFF.
